Farbige Schnellkupplungen - sicher und unverwechselbar!
Gestalten Sie Ihr Druckluftsystem strukturiert und geordnet – mit farbigen Schnellverschlusskupplungen aus dem Hause Riegler. Sie haben Fragen? Dann rufen Sie uns an – wir nehmen uns gerne für Sie Zeit!
Farbige Schnellkupplungen - Seite 2
Farbige Schnellkupplungen - Seite 3
Farbige Schnellkupplungen - Seite 4
Farbige Schnellkupplungen - Seite 5
14
%
Schnellkupplung (NW5) G 1/4"(IG), braun, Dreieck 9,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungbraun, Dreieck 9,5 mmGewinde innenG 1/4"Gewicht45 g / Stk.
14
%
Schnellkupplung (NW5) G 1/4"(IG), grün, Kreis Ø 10,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführunggrün, Kreis Ø 10,5 mmGewinde innenG 1/4"Gewicht46 g / Stk.
Schnellkupplung (NW7,2) G 1/4"(IG), grün, Kreis Ø 12,5 mm
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unkodierte Kupplungsstecker passen auch in kodierte KupplungsdosenWeitere Eigenschaften:Ausführunggrün, Kreis Ø 12,5 mmGewinde innenG 1/4"Gewicht90 g / Stk.
42
%
Schnellkupplung (NW5) G 1/8"(IG), blau, Sechseck SW10, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessing vernickeltAusführungblau, Sechseck SW10Gewinde innenG 1/8"Gewicht37 g / Stk.
42
%
Schnellkupplung (NW5) G 1/8"(IG), grün, Kreis Ø 10,5 mm, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessing vernickeltAusführunggrün, Kreis Ø 10,5 mmGewinde innenG 1/8"Gewicht38 g / Stk.
14
%
Schnellkupplung (NW5) G 1/8"(IG), blau, Sechseck SW10
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungblau, Sechseck SW10Gewinde innenG 1/8"Gewicht37 g / Stk.
14
%
Schnellkupplung (NW5) G 1/8"(IG), braun, Dreieck 9,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungbraun, Dreieck 9,5 mmGewinde innenG 1/8"Gewicht36 g / Stk.
14
%
Schnellkupplung (NW5) G 1/8"(IG), grün, Kreis Ø 10,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführunggrün, Kreis Ø 10,5 mmGewinde innenG 1/8"Gewicht38 g / Stk.
14
%
Schnellkupplung (NW5) G 1/8"(IG), rot, Achteck SW10
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungrot, Achteck SW10Gewinde innenG 1/8"Gewicht37 g / Stk.
Schnellkupplung (NW7,2) G 1/4"(IG), rot, Achteck SW12
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unkodierte Kupplungsstecker passen auch in kodierte KupplungsdosenWeitere Eigenschaften:Ausführungrot, Achteck SW12Gewinde innenG 1/4"Gewicht90 g / Stk.
14
%
Schnellkupplung (NW5) G 1/4"(AG), braun, Dreieck 9,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungbraun, Dreieck 9,5 mmGewinde außenG 1/4"Gewicht41 g / Stk.
32
%
Schnellkupplung (NW7,2) G 1/2"(AG), blau, Sechseck SW12
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unkodierte Kupplungsstecker passen auch in kodierte KupplungsdosenWeitere Eigenschaften:Ausführungblau, Sechseck SW12Gewinde außenG 1/2"Gewicht115 g / Stk.
29
%

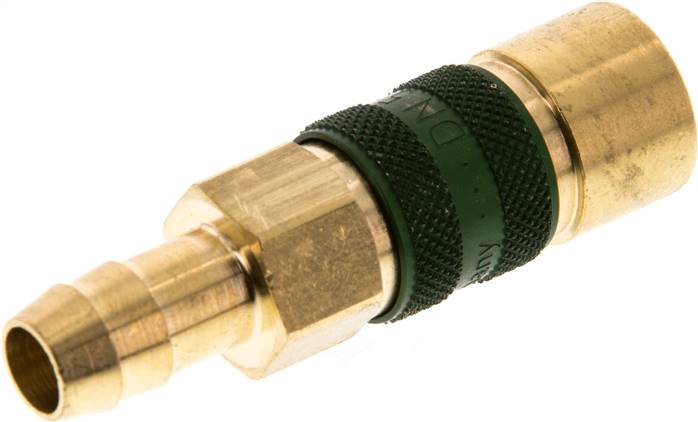

Schnellkupplung (NW5) 9 (3/8")mm Schlauch, grün, Kreis Ø 10,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführunggrün, Kreis Ø 10,5 mmSchlauch Ø innen (mm)9 (3/8)Gewicht35 g / Stk.
17
%
Schnellkupplung (NW7,2) 9 (3/8")mm Schlauch, braun, Dreieck 12,5 mm
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unkodierte Kupplungsstecker passen auch in kodierte KupplungsdosenWeitere Eigenschaften:Ausführungbraun, Dreieck 12,5 mmSchlauch Ø innen (mm)9 (3/8)Gewicht80 g / Stk.
Schnellkupplung (NW7,2) G 1/4"(AG), rot, Achteck SW12
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unkodierte Kupplungsstecker passen auch in kodierte KupplungsdosenWeitere Eigenschaften:Ausführungrot, Achteck SW12Gewinde außenG 1/4"Gewicht80 g / Stk.
Schnellkupplung (NW7,2) G 1/4"(AG), grün, Kreis Ø 12,5 mm
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unkodierte Kupplungsstecker passen auch in kodierte KupplungsdosenWeitere Eigenschaften:Ausführunggrün, Kreis Ø 12,5 mmGewinde außenG 1/4"Gewicht80 g / Stk.
14
%
Schnellkupplung (NW5) G 1/8"(AG), blau, Sechseck SW10
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungblau, Sechseck SW10Gewinde außenG 1/8"Gewicht33 g / Stk.
41
%
Kupplungsstecker (NW5) G 1/8"(AG), grün, Kreis Ø 10,5 mm, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessing vernickeltAusführunggrün, Kreis Ø 10,5 mmGewinde außenG 1/8"Gewicht27 g / Stk.
43
%
Kupplungsstecker (NW5) G 1/8"(AG), rot, Achteck SW10, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessing vernickeltAusführungrot, Achteck SW10Gewinde außenG 1/8"Gewicht26 g / Stk.

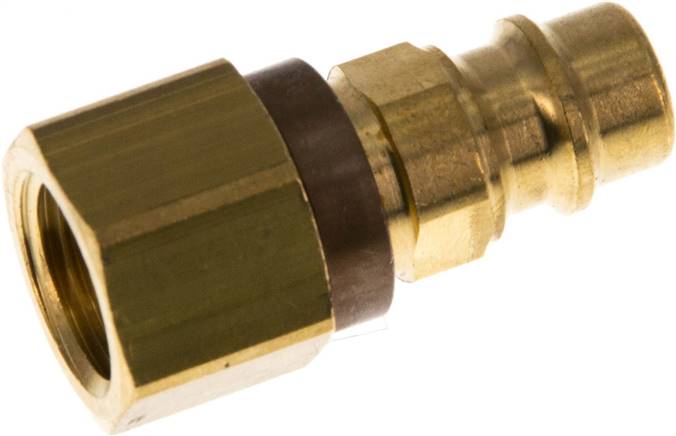

Kupplungsstecker (NW7,2) G 1/4"(AG), braun, Dreieck 12,5 mm
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführungbraun, Dreieck 12,5 mmGewinde außenG 1/4"Gewicht25 g / Stk.
17
%
Kupplungsstecker (NW5) G 1/8"(AG), braun, Dreieck 9,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessingAusführungbraun, Dreieck 9,5 mmGewinde außenG 1/8"Gewicht26 g / Stk.
12
%
Kupplungsstecker (NW5) 6 (1/4")mm Schlauch, grün, Kreis Ø 10,5 mm
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessingAusführunggrün, Kreis Ø 10,5 mmSchlauch Ø innen (mm)6 (1/4)Gewicht21 g / Stk.
12
%
Kupplungsstecker (NW5) 6 (1/4")mm Schlauch, rot, Achteck SW10
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessingAusführungrot, Achteck SW10Schlauch Ø innen (mm)6 (1/4)Gewicht20 g / Stk.
17
%
Kupplungsstecker (NW5) G 1/4"(AG), blau, Sechseck SW10
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessingAusführungblau, Sechseck SW10Gewinde außenG 1/4"Gewicht30 g / Stk.
Farbige Schnellkupplungen
Behalten Sie den Überblick: In komplexen Druckluftsystemen ist es manchmal schwer den Durchblick zu bewahren. Das farblich codierte System dieser Schnellverschlusskupplungen schließt folgenschwere Verwechslungen aus und erleichtert Ihnen somit Ihre Arbeit.
Je nach Codierung sind verschiedene Steckerprofile erhältlich, welche nur mit den farblich passenden Gegenstücken kombiniert werden können. Unsere farbigen Schnellkupplungen sind für gasförmige und flüssige Medien geeignet.
Beispiel: Verbinden Sie eine rot-gekennzeichnete Schnellkupplung mit einer rot-gekennzeichneten Einstecktülle.
