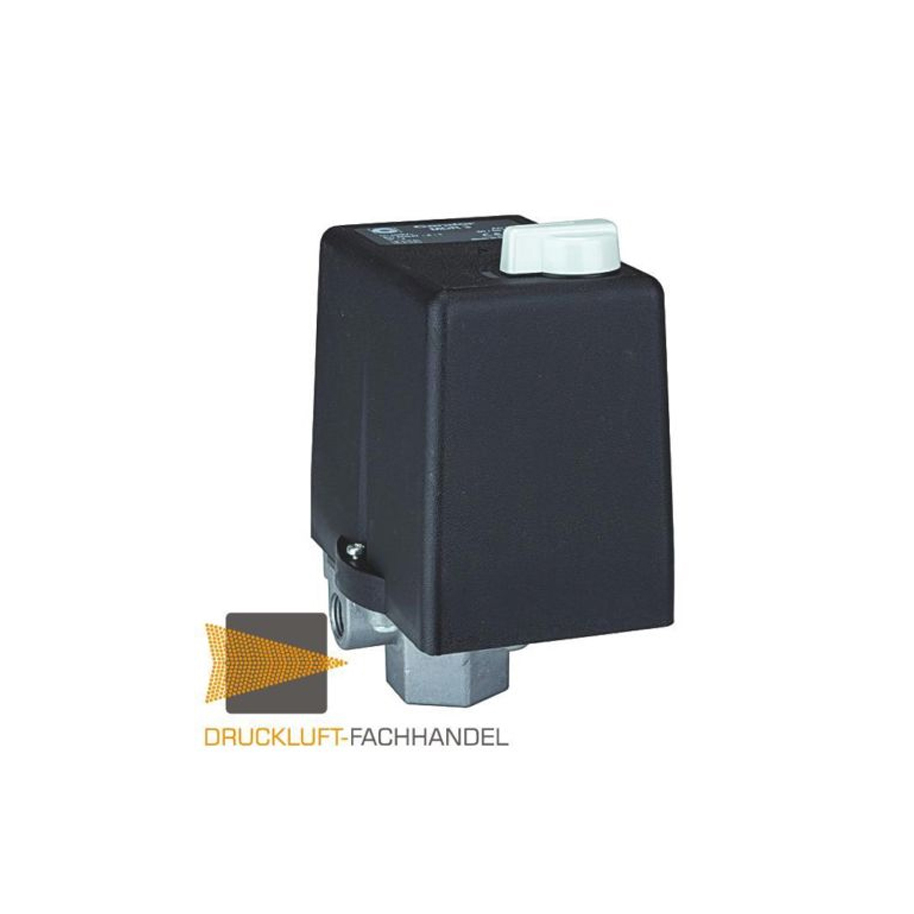

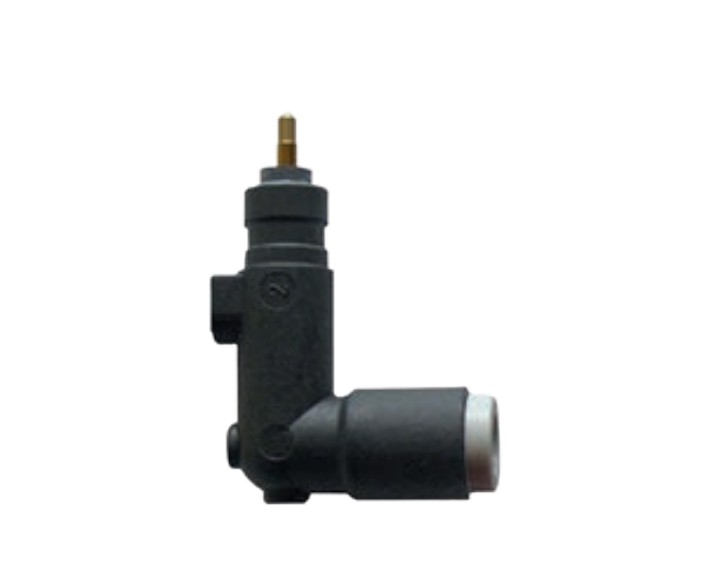

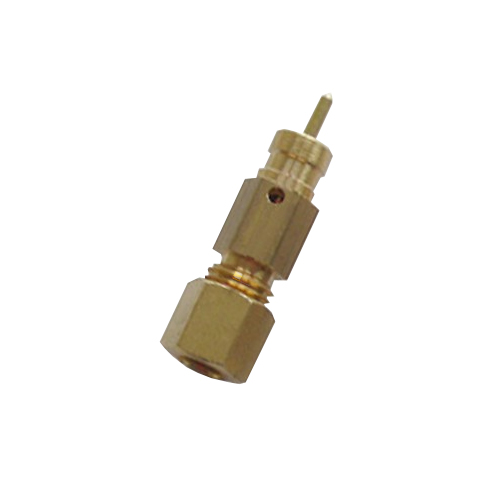

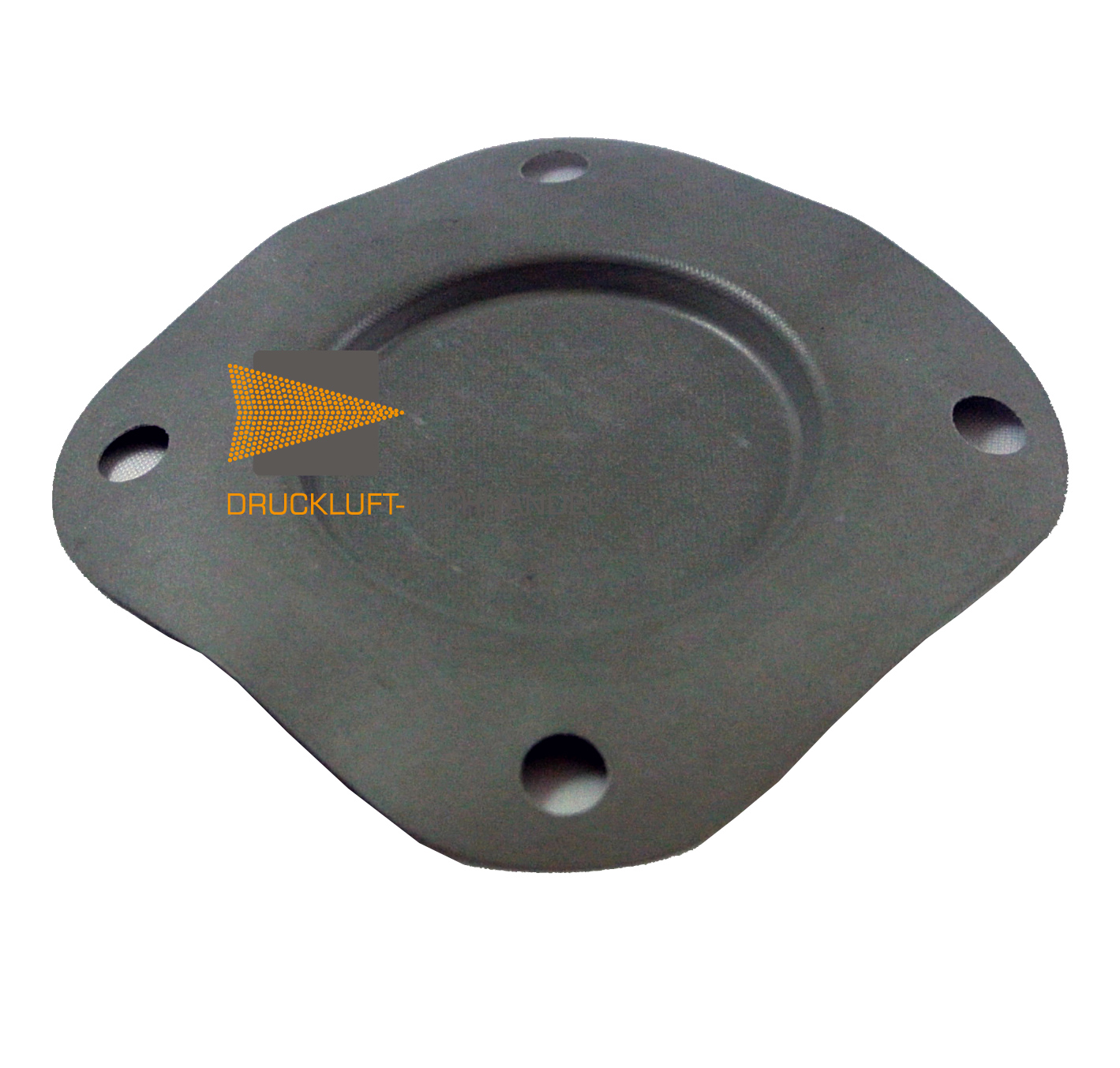

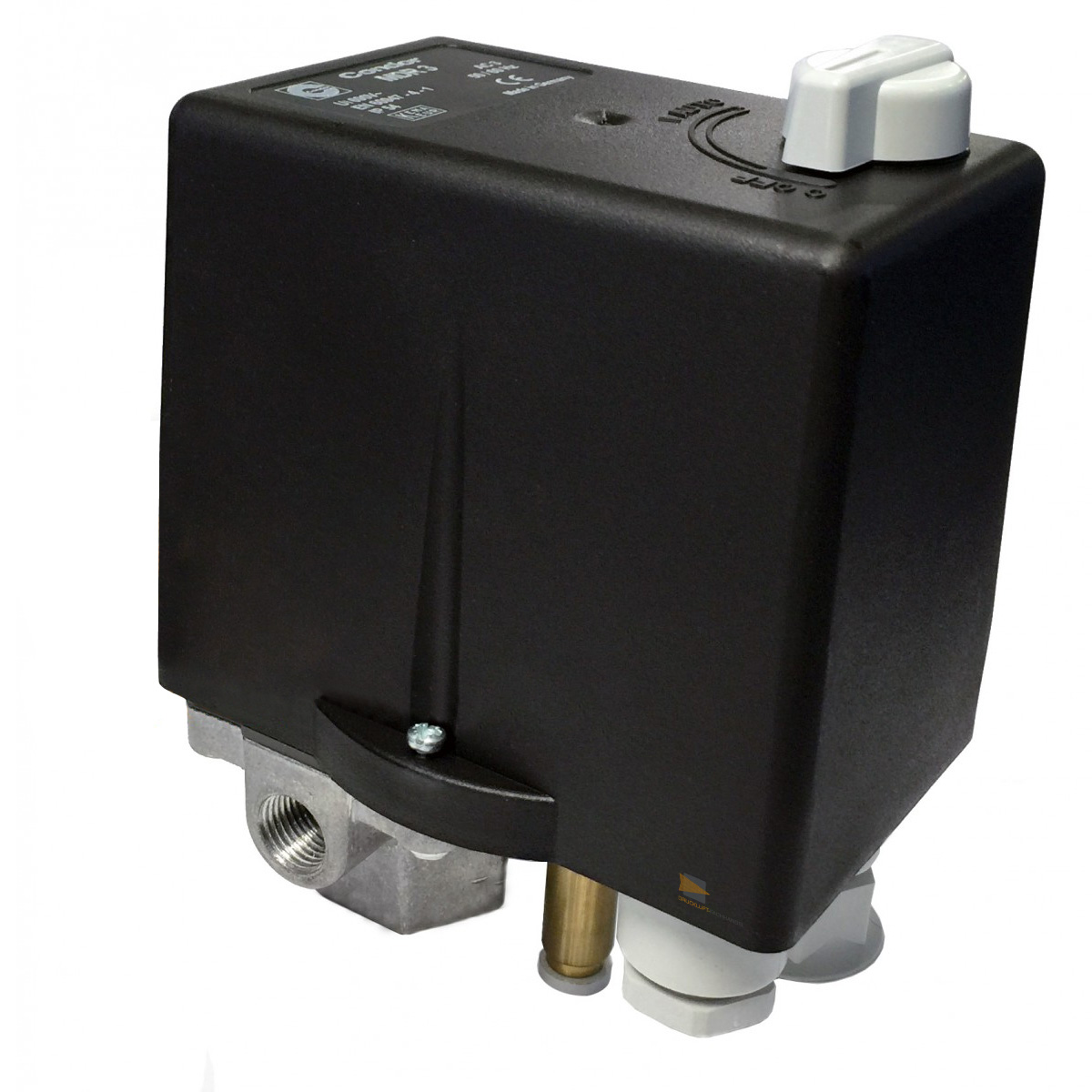

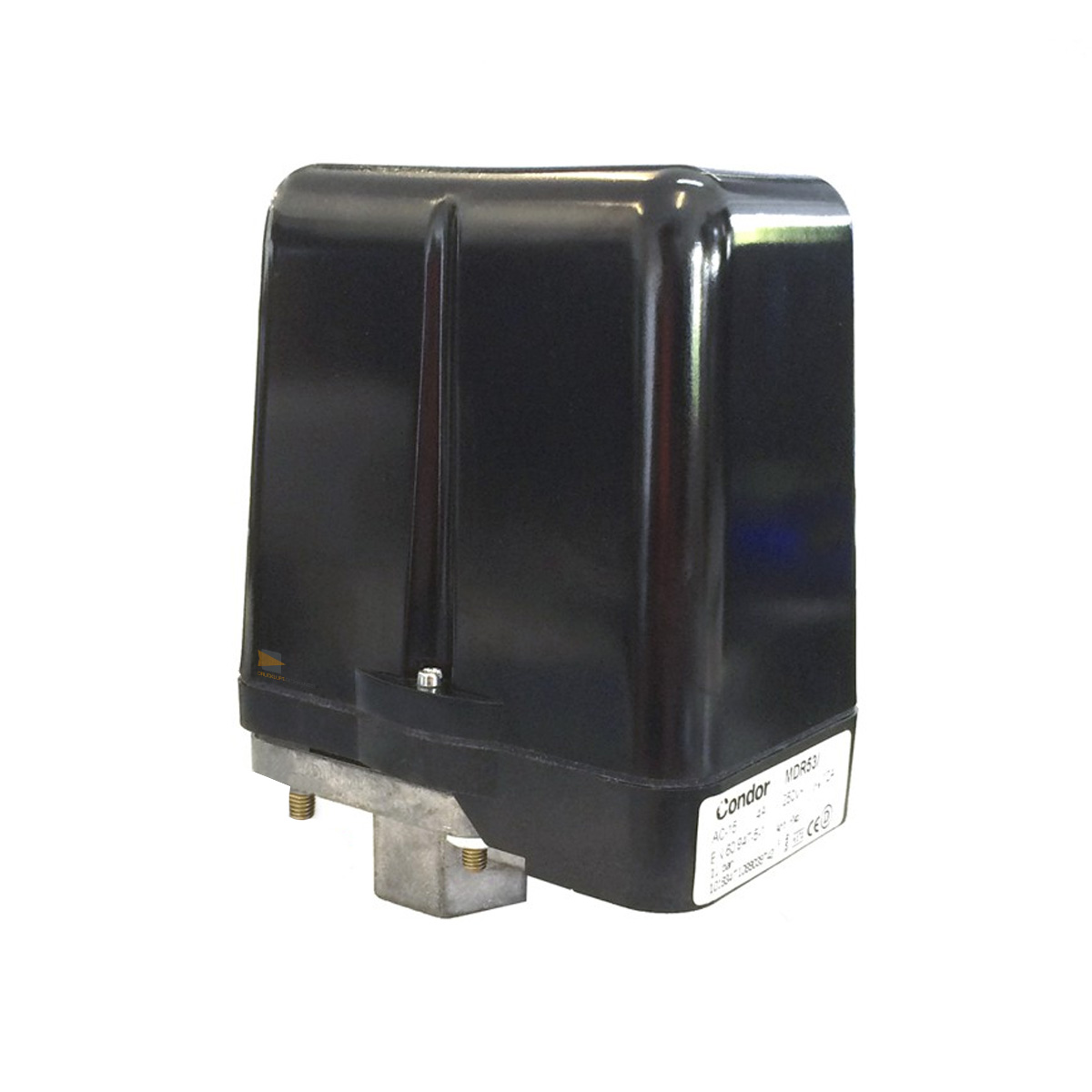

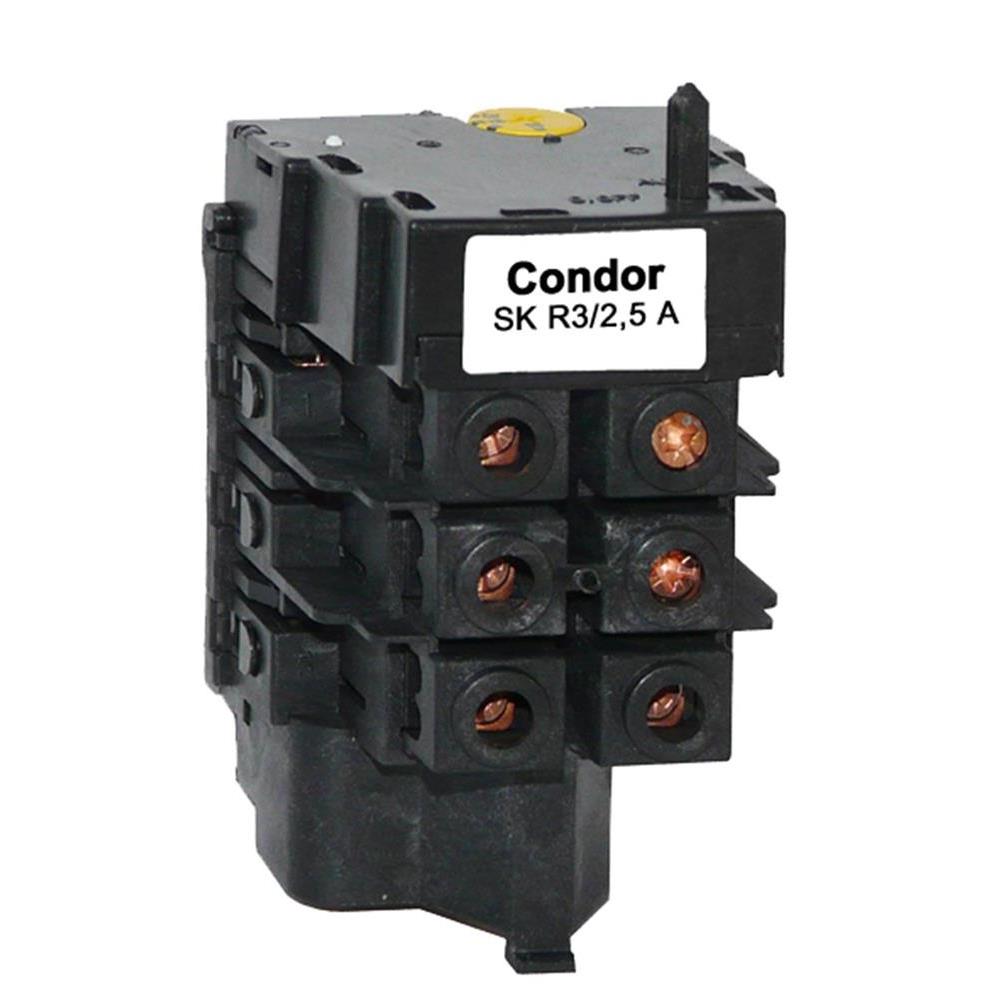

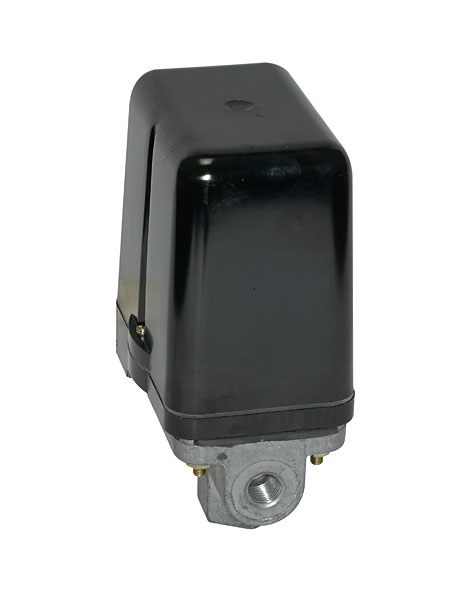

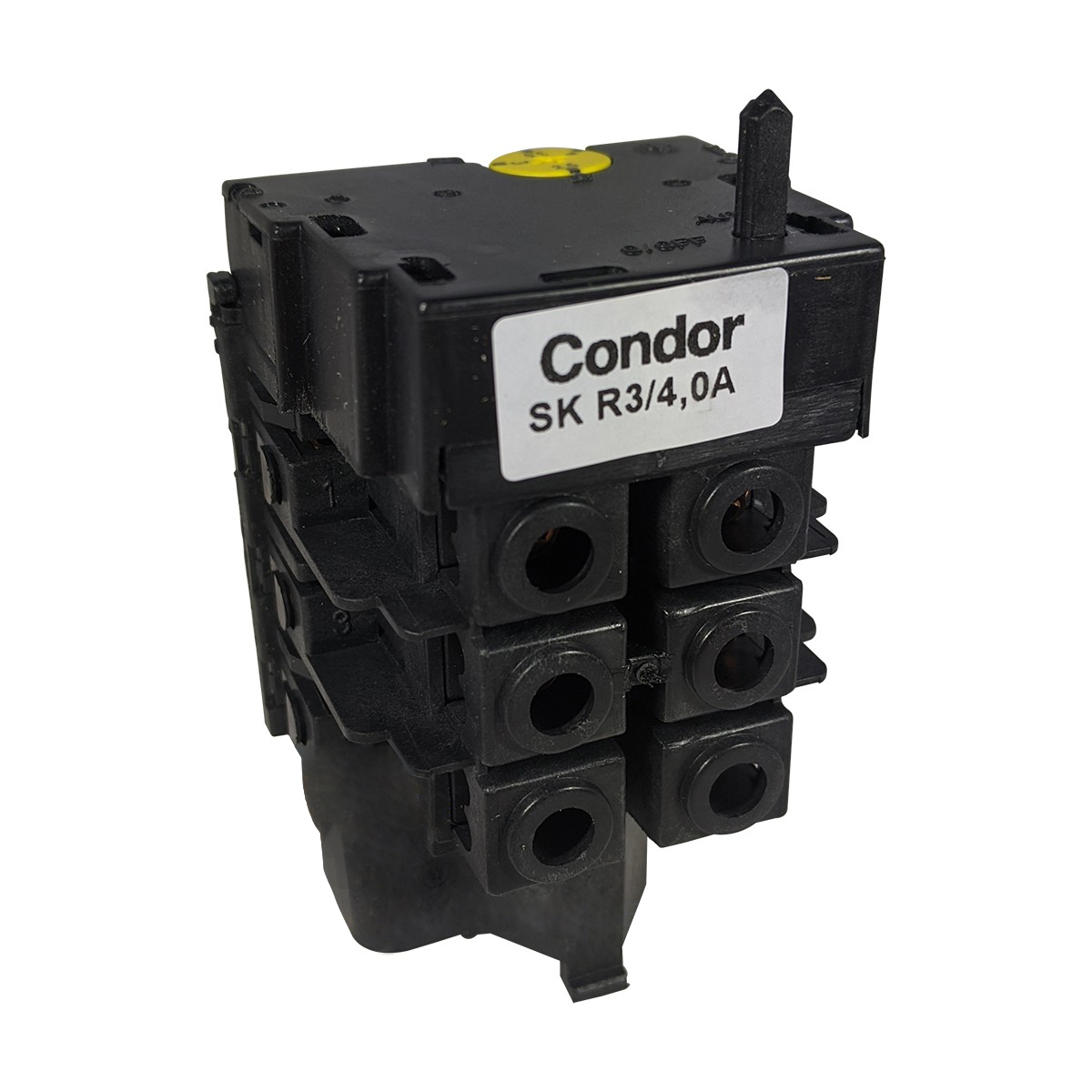

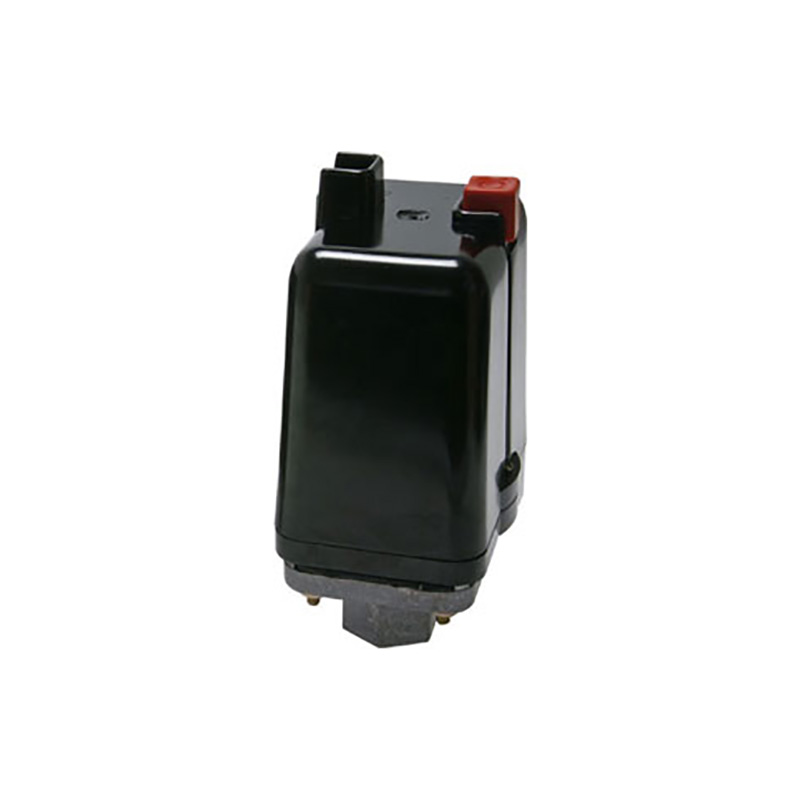

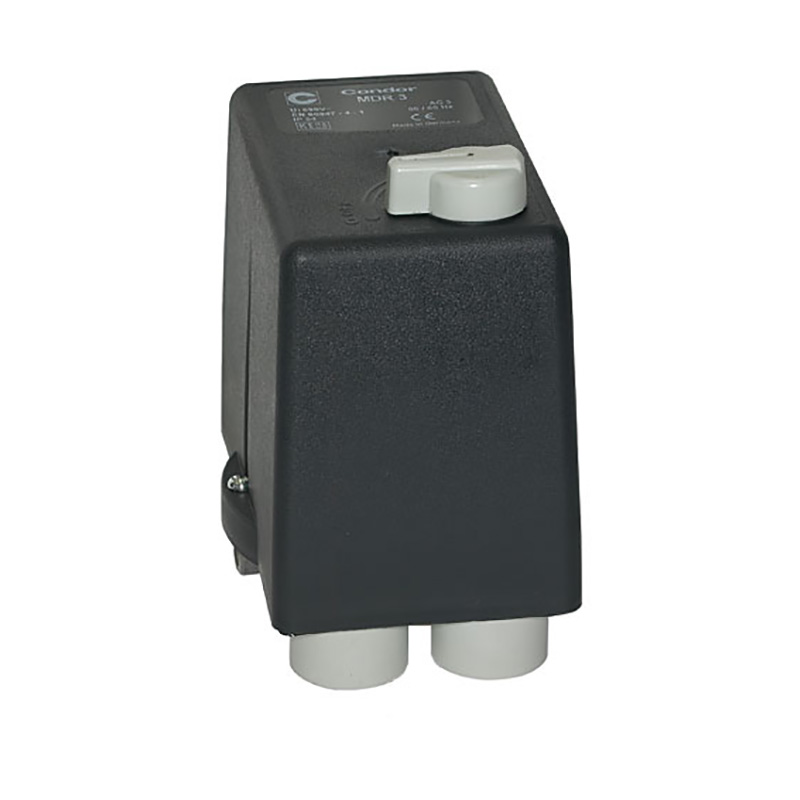

Druckschalter für Kompressoren Typ MDR 3/11 mit Entlastungsventil EV 3S und Überstromrelais R 3/10 Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter. Technische Daten: Ausführung Drehstrom Entlastungsventil EV 3S Einstellbereich 4 - 11 bar Motorschutz (Überschutzrelais) R 3/10 max. Belastung 6,3 - 10 A Ein-/Aus-Schalter ja Anschluss Flansch F4 G1/2* Schaltvermögen 7,5 kW max. Ausschaltdruck 35 bar Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 54 max. Schalthäufigkeit 120 (elektrisch) - 600 (mechanisch) * Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Condor Entlastungsventil EV 3 für MDR 3 Druckschalter mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung. Reduziernippel, kurze Ausführung, G 1/2 a., G 3/8 i., SW 24, Messing, Arbeitsdruck max. 25 bar, Betriebstemp. max. 150 °C Technische Daten: Arbeitsdruck max. 25 bar Betriebstemperatur max. 150 °C Material Messing CW614N Innengewinde G 3/8 Außengewinde G 1/2 L1 17 mm L2 11 mm SW 24 mm Beschreibung Reduzierung G 1/2 AG auf G 3/8 IG

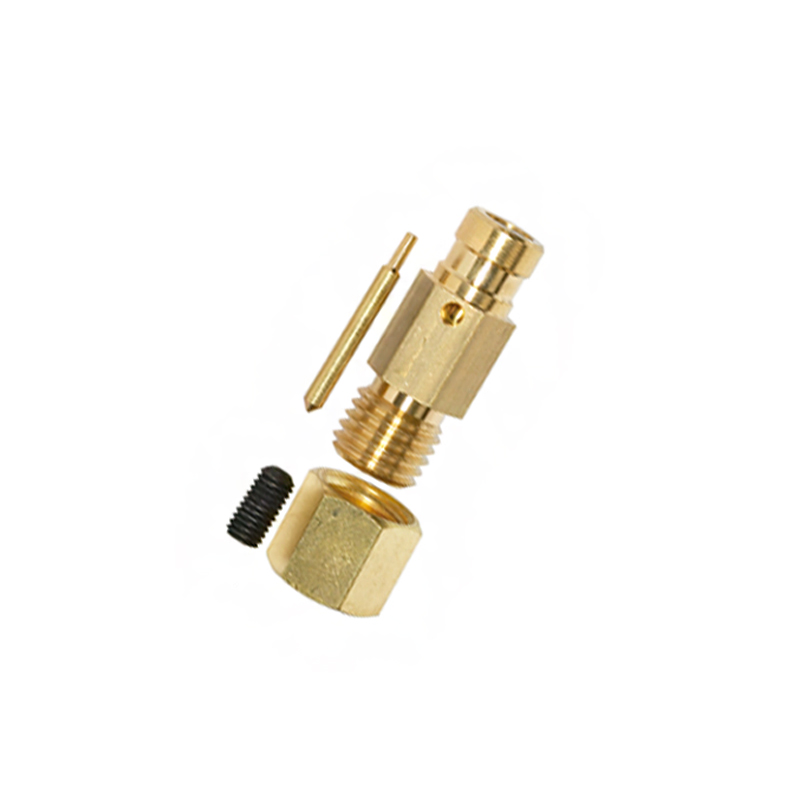

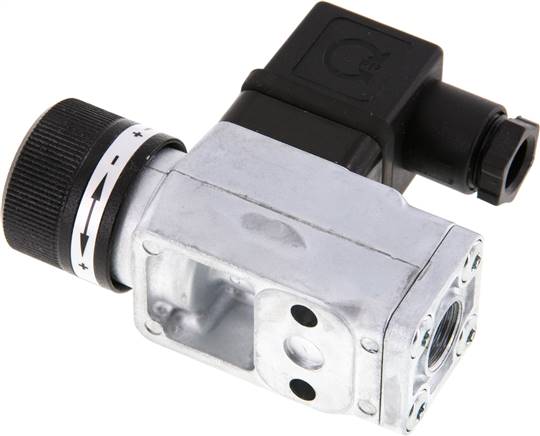

Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypGewindeEinstellbereich (bar)0,5 - 8GewindeanschlussG 1/4 (IG)Überdrucksicher bis (bar)60Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175SchutzartIP 65Gewicht320 g / Stk.

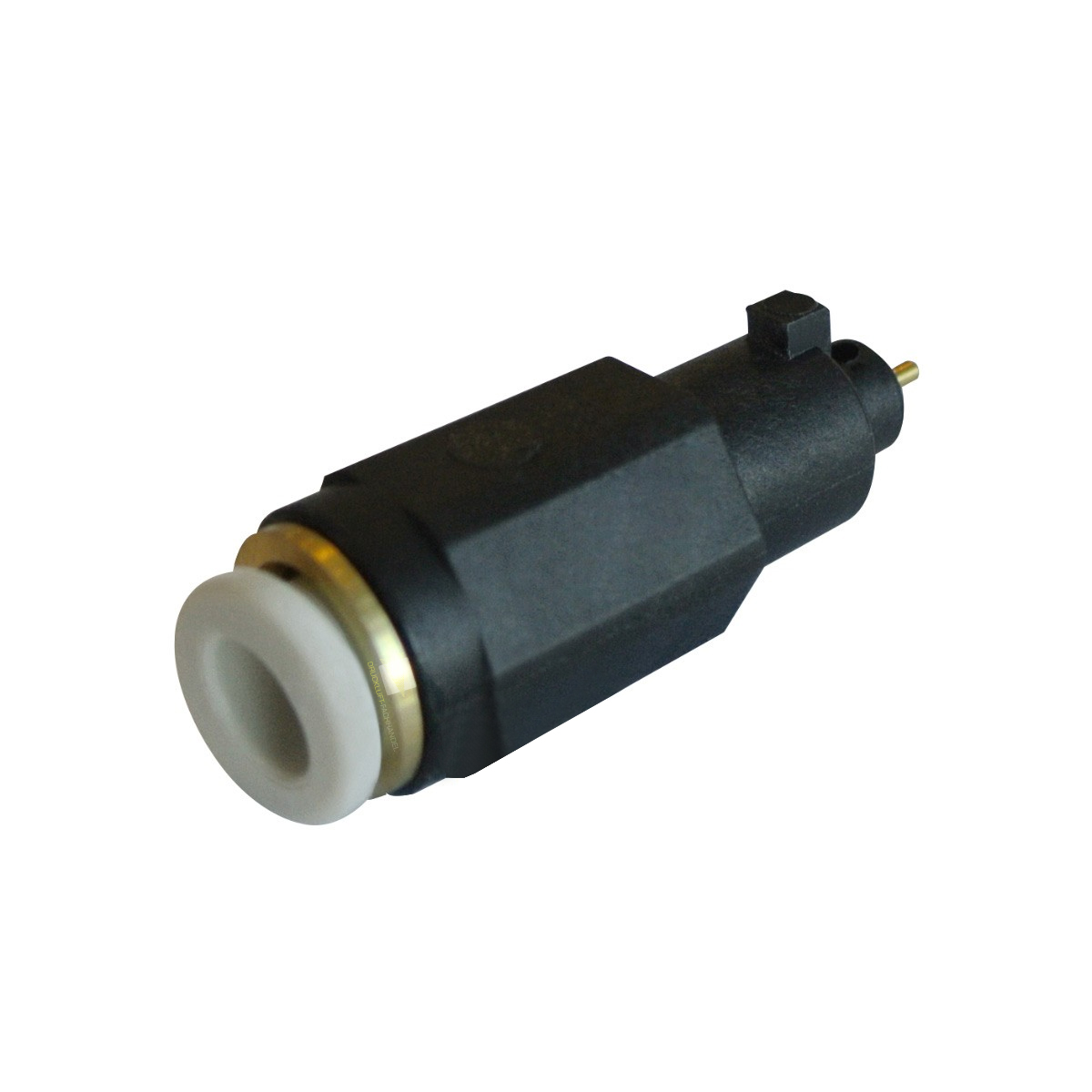

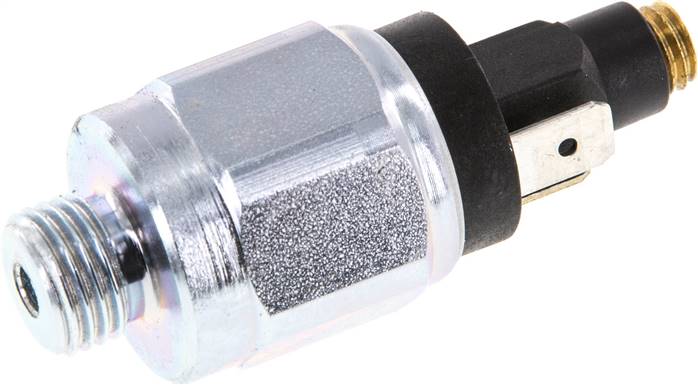

Werkstoffe: Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR Temperaturbereich: -25°C bis +85°C Rückschaltdifferenz: 15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert Schutzart: IP 65 (Klemmen IP 00) Elektrischer Anschluss: Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8) Medien: Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet) *bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15% Weitere Eigenschaften: Ausführung Druckschalter Schaltertyp Öffner Einstellbereich (bar) 1 - 10 Außengewinde G 1/4" Werkstoff Stahl verzinkt Überdrucksicher bis (bar) 20 Schaltleistung* (mA) max. 5000 mA (AC/DC) Betriebsspannung (V) 0 bis 42 V (AC/DC) H (mm) 49 Gewicht 65 g / Stk.

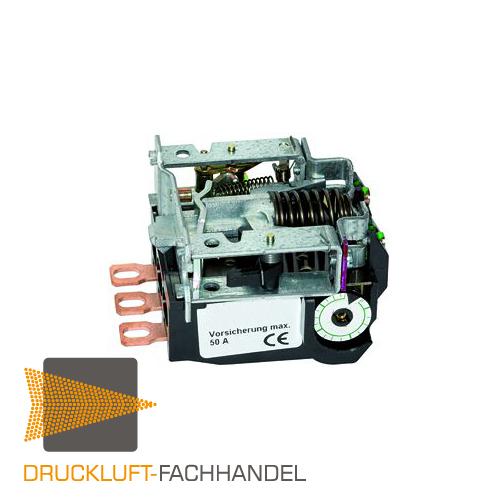

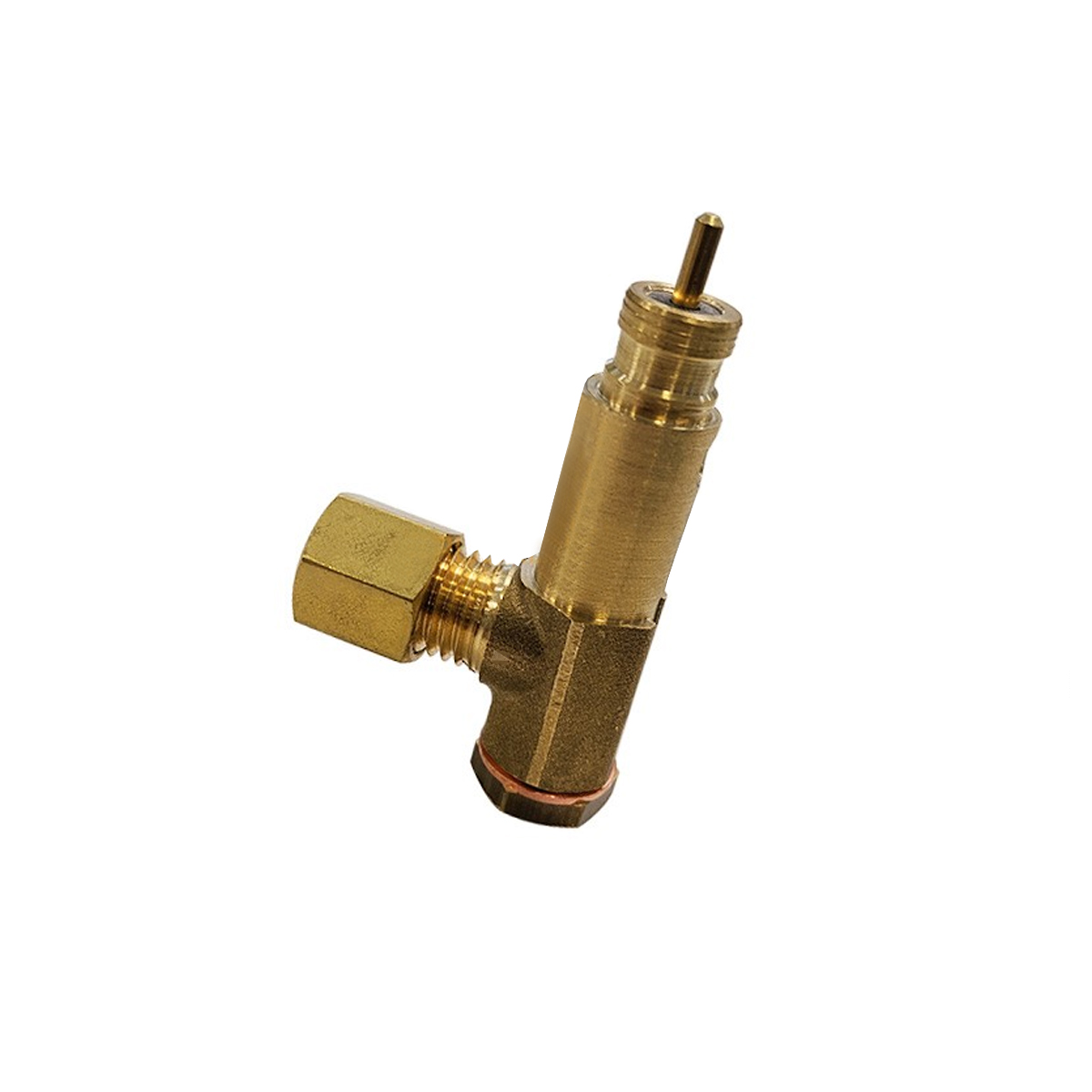

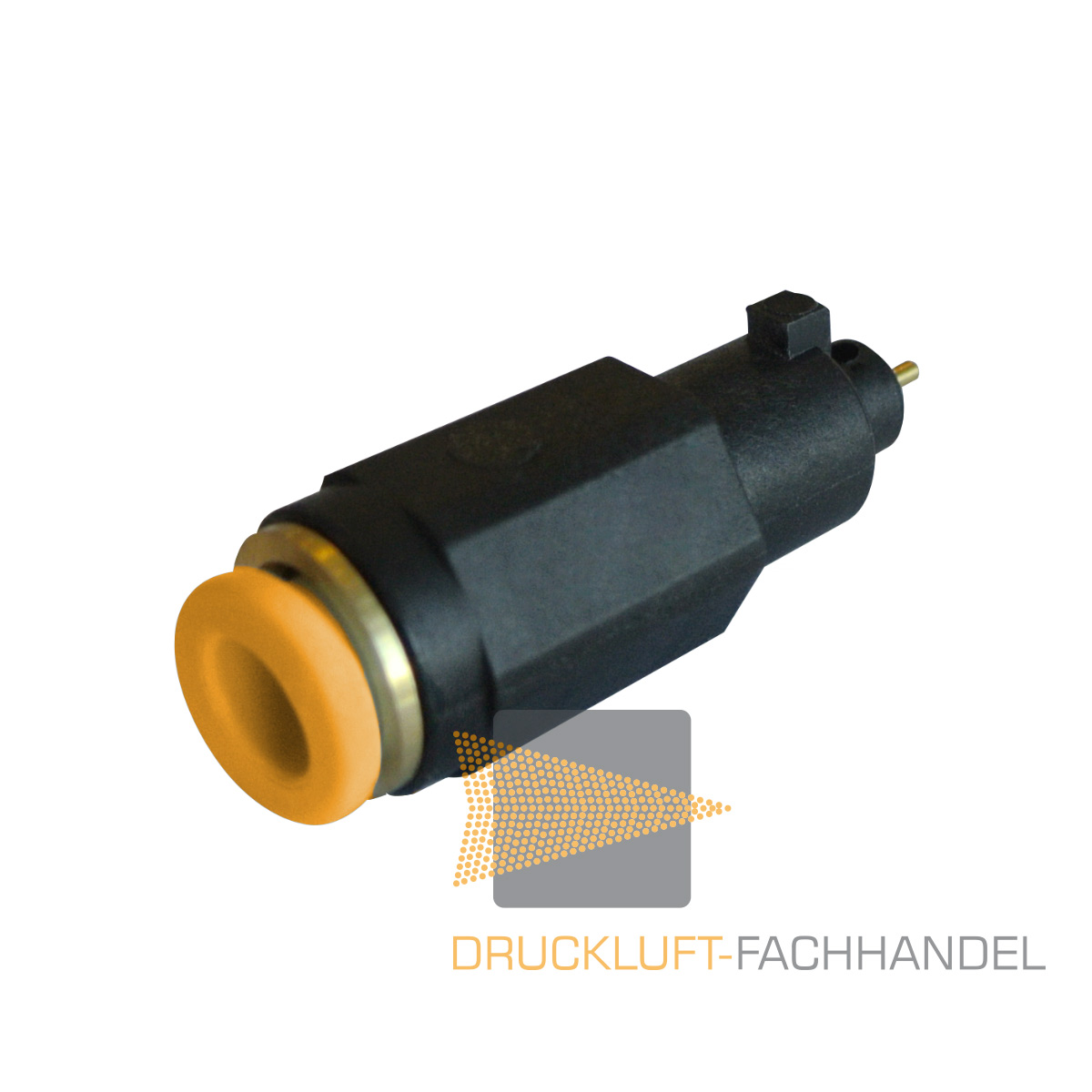

Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: Ausführung für Kompressoren Bemessungsisolationsspannung 500V Motorschaltvermögen 4,0 kW Schaltstücklebensdauer >1x105 Mechanische Lebensdauer >5x105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2
Eigenschaften: Drehstromausführung Schaltvermögen 5,5kW max. Ausschaltdruck 25 bar 3-polig (öffner) nach EN 60947 Flanschmaterial=Aluminium-Druckguss Technische Daten: Bemmessungsisolationsspannung 500 V Motorschaltvermögen (AC3) Ue = 240V (1~) 2,5 kW Motorschaltvermögen (AC3) Ue = 230V (3~) 4,0 kW Motorschaltvermögen (AC3) Ue = 400V (3~) 5,5 kW Motorschaltvermögen (AC3) Ue = 500V (3~) 5,5 kW Schaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105 Mechanische Lebensdauer > 5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 3 16 A/ 9 A Berstdruck Pz > 35 bar Zul. Medientemperatur Luft -5...+ 80°C Zul. Medientemperatur Wasser +80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2

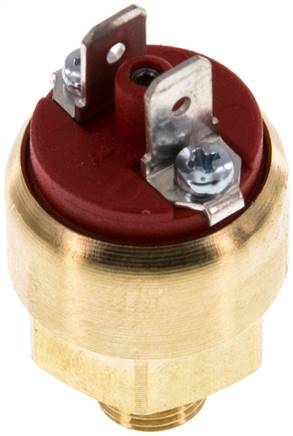

Werkstoffe:Körper: Messing, Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:< 10 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Wasser, LuftWeitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)0,3 - 2AußengewindeG 1/8"Überdrucksicher bis (bar)5Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Schaltleistung-1 (VA)100SchutzkappeDRSM2 SCHUTZKAPPEGewicht41 g / Stk.
Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|

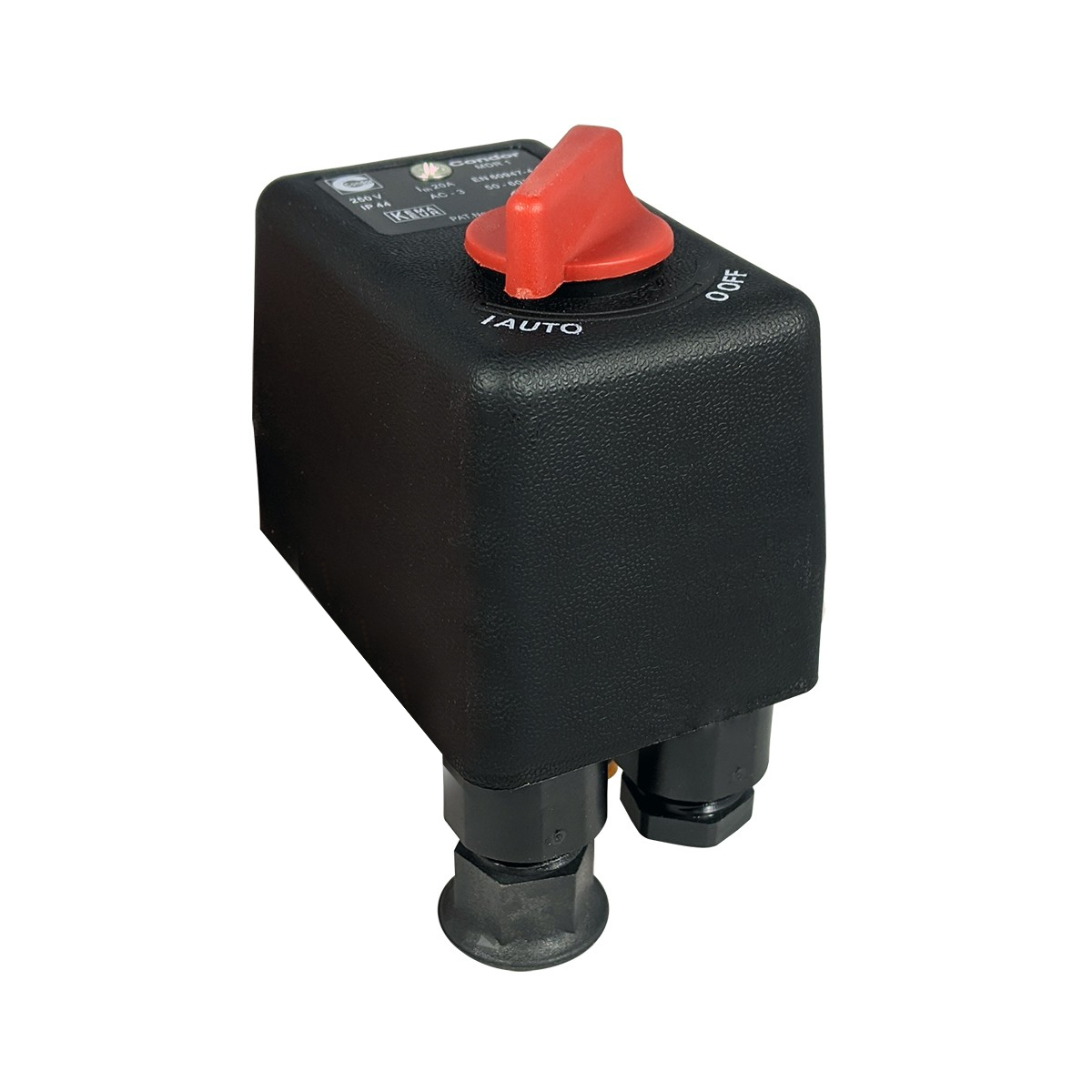

| Type* | MDR 1 | MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ | Luft | Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Polzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschalt- vermögen |
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch- varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/4" NPT |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien- temperatur: Luft |
-5...80°C | -5...80°C | -5...80°C | -5...80°C | ||
| Zulässige Medien- temperatur: Wasser |
70°C | 70°C | ||||
| max Anschluss- querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG11-13,5) | mit 2 x WN *4 (Zubehör PG11-13,5) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw. ohne EA |
mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz- verstellung |
mit Differenz- verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
mit AEV
(Zubehör EV)
|
ohne |
mit AEV |
ohne |
ohne
(Zubehör EV, AEV)
|
ohne
(Zubehör EV, AEV)
|
| zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|

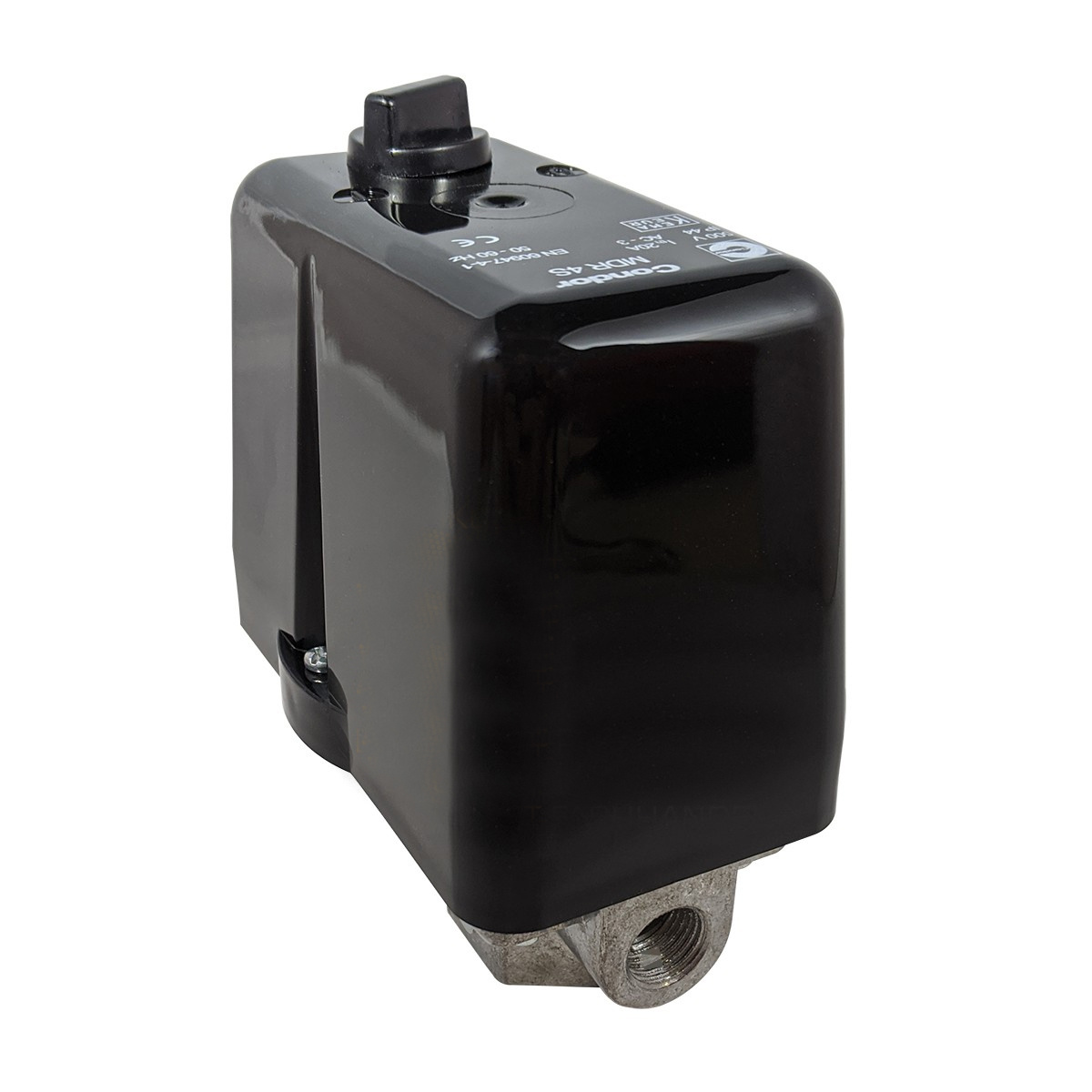

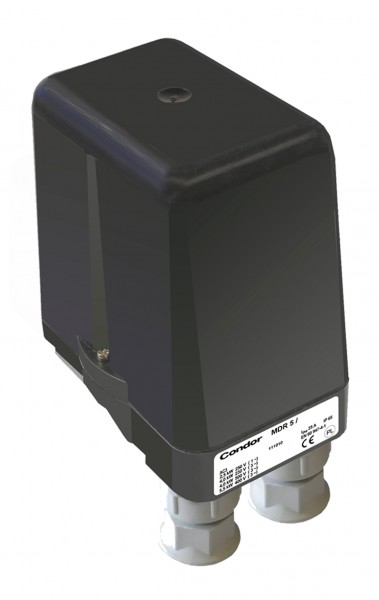

| Type* | MDR 3 | MDR 4 | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Polzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt- vermögen |
7,5 kW (11 kW*6) |
5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flansch- varianten*² |
G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 3 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 16 | 1,5 - 11 | 1,5 - 16 |
1,5 - 45
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien- temperatur: Luft |
-5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien- temperatur: Wasser |
80°C | 80°C | 80°C |
80°C
|
80°C |
|
max Anschluss- |
4,0 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit 2 x WN *4 (Zubehör PG 11 - 16)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5) |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-
verstellung |
mit Differenz- verstellung |
mit Differenz-
verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel | zum Artikel | Artikel anfragen | Artikel anfragen | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*6 11 kW auf Anfrage
Condor Druckschalter - Steuerdruckschalter
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR-F* | MDR-P*3 | MDR-K*3 | MDR 43 | MDR 53 |
| Kontaktfunktion | 1 Wechsler *1 (für Vakuum 2 Wechsler) |
1 Wechsler *1 | 2 Wechsler |
1 Öffner
1 Schließer |
1 Wechsler
|
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschaltvermögen | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
| Strom AC 15 | 4 A |
4 A
|
4 A
|
8 A
|
4 A |
| Flanschvarianten | G 1/4" (weitere je nach Modell*) |
G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" Innengewinde |
| Druckbereiche (bar) | bis 250 | wahlweise | 3 | 4 | 4 |
| Ausschaltdruck einschaltbar von ... bis |
-0,11 - 250 bar (je nach Modell*) |
0,3 - 16 bar | 0,5 - 11 bar | 0,5 - 16 bar |
0,3 - 16 bar
|
| Schutzart | IP 54 / IP 65 | IP 65 | IP 67 | IP 44 | IP 54 |
| Zulässige Medien- temperatur*2 |
-25 ..+ 200°C (je nach Modell*) |
-25 ..+ 70°C | -40 ..+ 70°C | -30 ..+ 80°C | -30 ..+ 80°C |
| Kabelverschraubung |
WN / M20
|
Kupplungen | Kupplungen | optional | optional |
| zum Artikel | Artikel anfragen | zum Artikel | zum Artikel | zum Artikel |
* MDR-F in den Varianten Alu-Druckguss, Kunststoff, Edelstahl, Hochdruck, Resetfunktion, Vakuum
*1 Wechsler mit Goldkontakten für Spezialanwendungen auf Anfrage
*2 weitere Temeraturbereich auf Anfrage
*3 OEM-Anwendung/Serienfertigung (keine Standardtypen), werksseitige feste Druckeinstellung (nach Kundenvorgabe), Verpackungseinheit MDR-P 10 Stück
Sie sind nicht fündig geworden? Wir helfen gerne bei der Auswahl Ihres Condor Druckschalters. Kontaktieren Sie uns einfach bequem über unser Kontaktformular.
