Condor Druckschalter Typ MDR 4S/11 K
126,14 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Hersteller:
Condor
EAN:
4014502212638
Hersteller-Nr.:
212638
Produktnummer:
MDR 4S/11 K
Gewicht:
0.49 kg
Versand:
Paket
Downloads
Produktinformationen "Condor Druckschalter Typ MDR 4S/11 K"

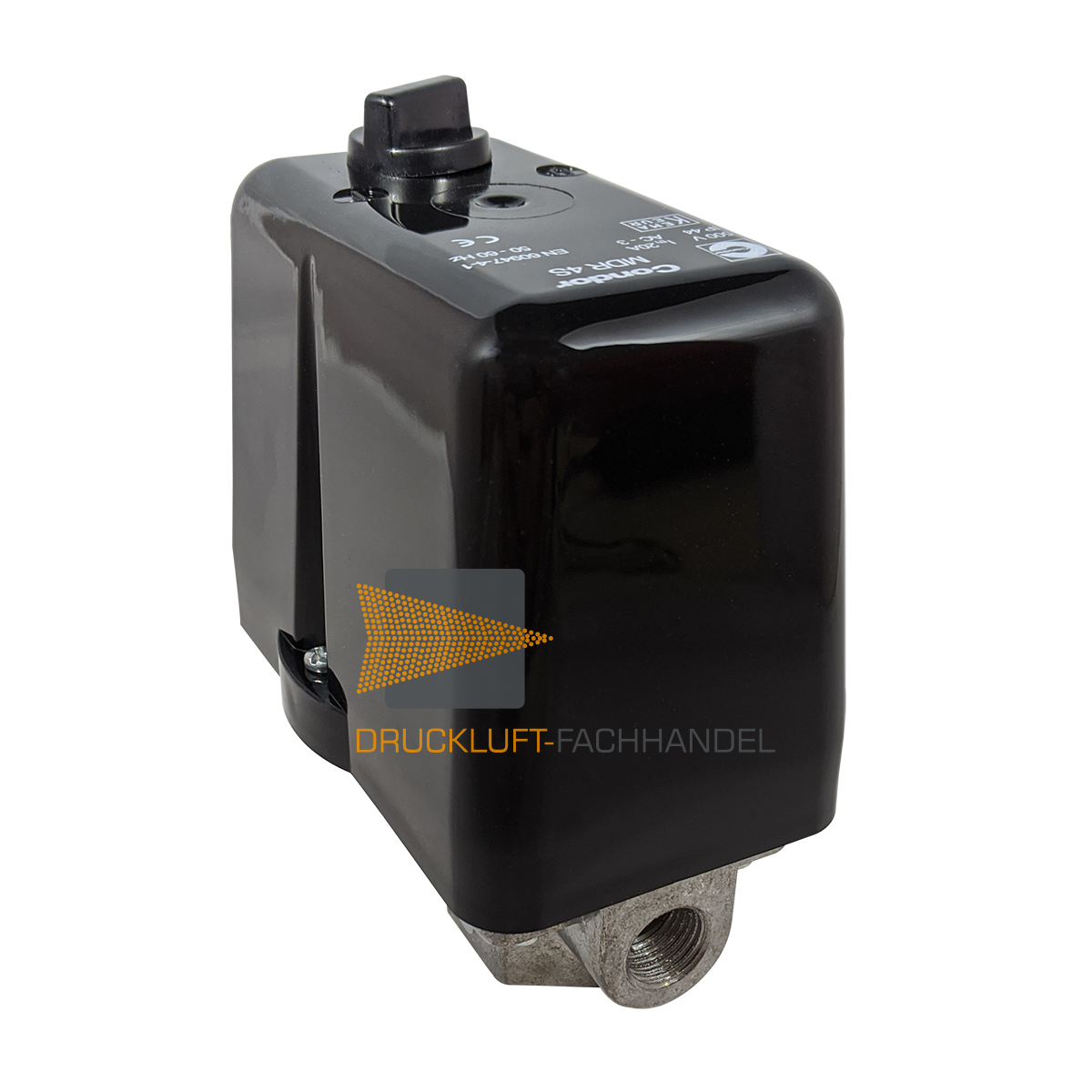

Condor Druckschalter für Kompressoren Typ MDR 4S/11 K
Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
| Ausführung | Drehstrom |
| Entlastungsventil | - |
| Einstellbereich | 4 - 11 bar |
| Ein-/Aus-Schalter | ja |
| Anschluss | Flansch 1/2" + 1/4" |
| Schaltvermögen | 5,5 kW |
| max. Ausschaltdruck | 11 bar |
| Kontaktart | Öffner (3-polig) |
| Mediumstemperatur | -5 °C bis +80 °C |
| Schutzart | IP 44 |
| max. Schalthäufigkeit/h | 120 (elektrisch) - 600 (mechanisch) |

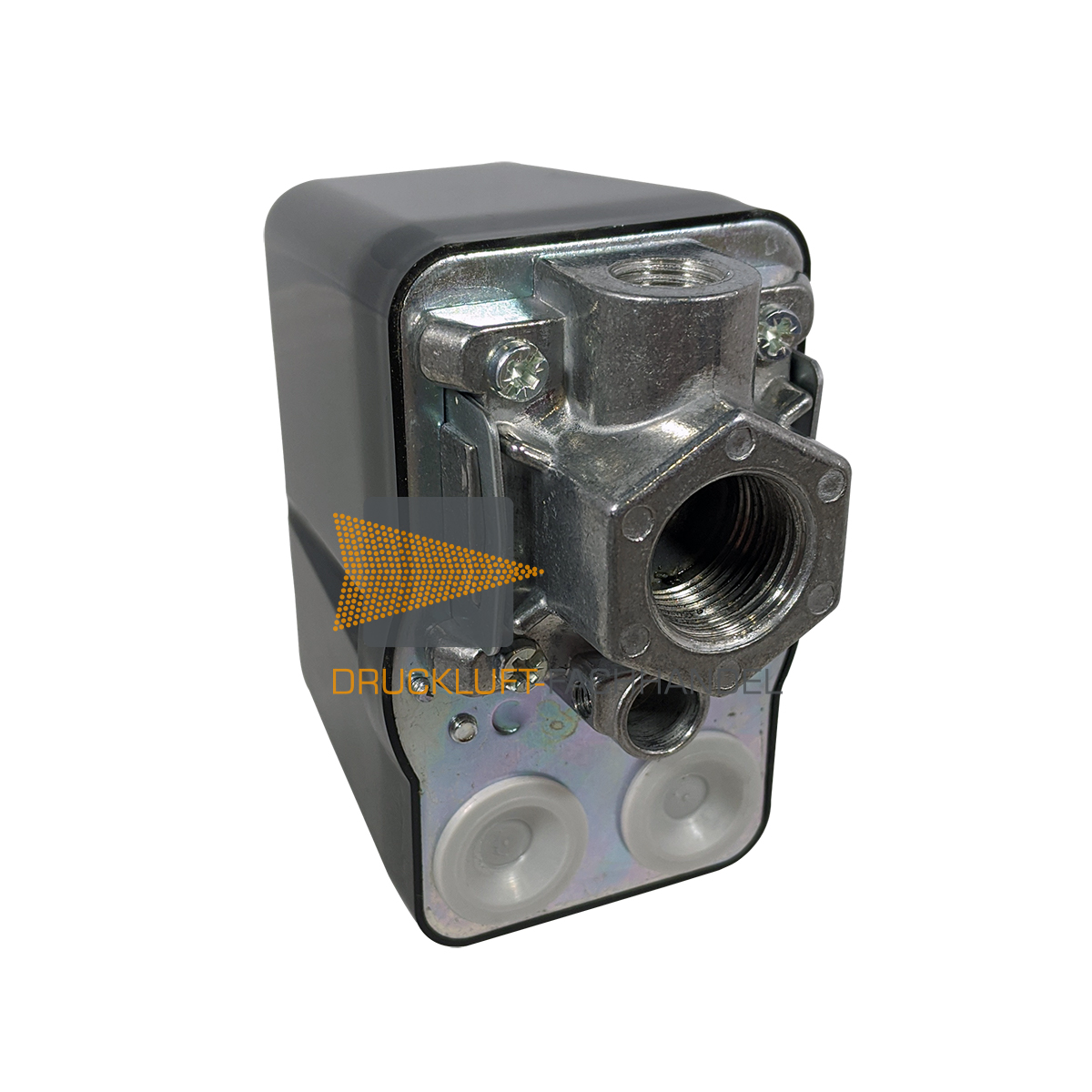

Anschluß Flansch unten 1/2" (Innengewinde) und 1 x G 1/4" (Innengewinde) vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 1/4" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
