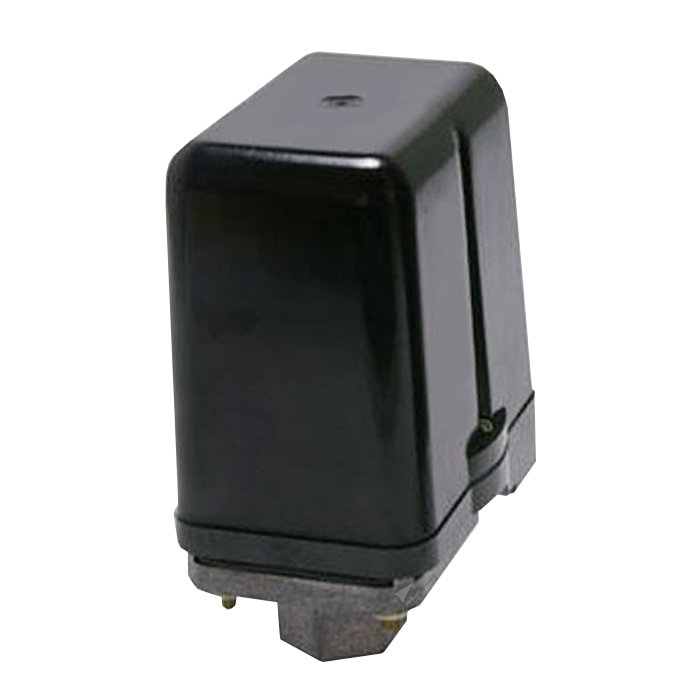

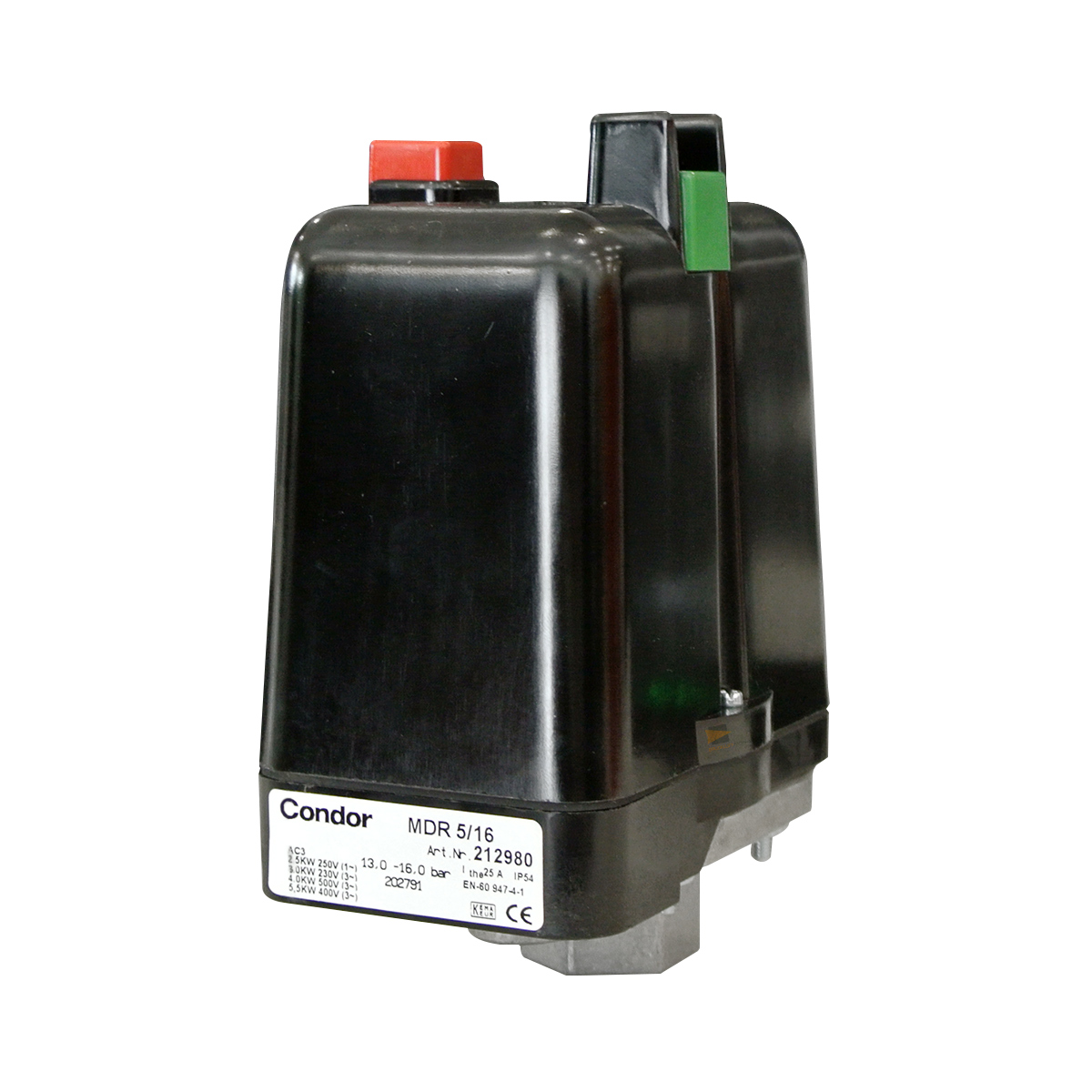

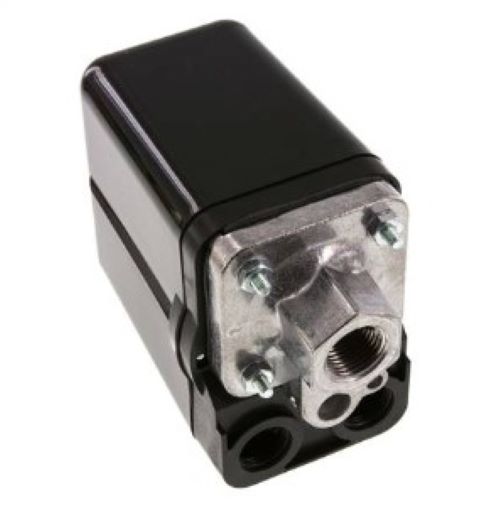

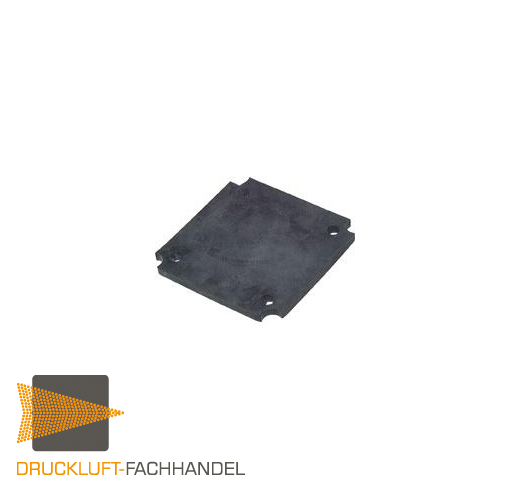

Drehstromausführung Schaltvermögen 5,5kW max. Ausschaltdruck 16 bar 3-polig (öffner) nach EN 60947 Schutzart IP 54 mit Ein-/Ausschalt mechanik Flanschmaterial=Aluminium Druckguss Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes. Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig! Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsstrom le (Ue = 400 V) 16 A Bemessungsbetriebsleistung (AC 3) Ue =250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Bemessungsfrequenz 50 Hz/ 60 Hz Bemmessungsisolationsspannung Ui 500 V bedingter Bemessungskurzschlussstrom (Ue = 500 V) 3 kA Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 5 X 105 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 1 X 105 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Temperaturbereich -5°c bis +80°c Typ "2" NH00 / gl 50 A Kontaktwerkstoff Silberleg.

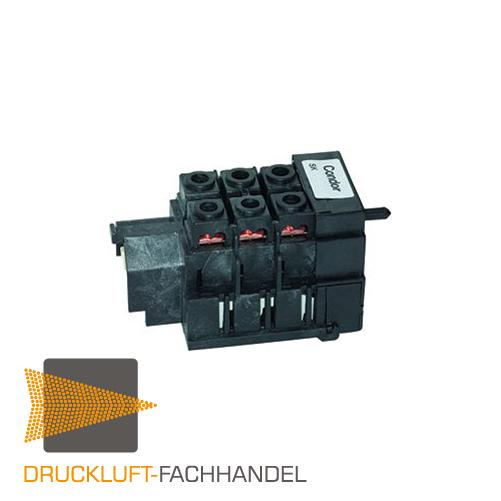

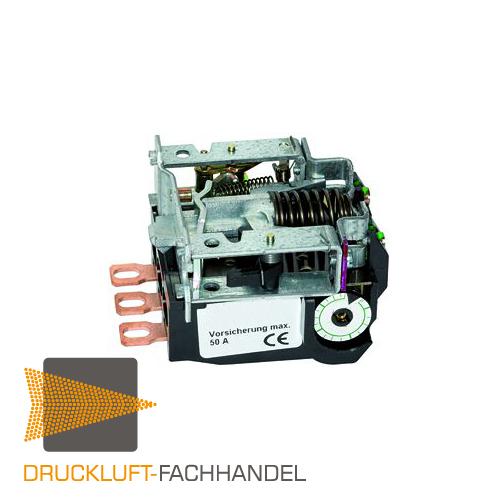

DrehstromausführungSchaltvermögen 5,5kWmit Überstromrelais lieferbarmax. Ausschaltdruck 45 bar3-polig (öffner)nach EN 60947Schutzart IP 54Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4 kWMotorschaltvermögen (AC3) Ue = 400V (3~)4,0 kWSchaltstücklebensdauer (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3)> 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 312 ABerstdruck Pz bis 16 barbis 45 bar> 40 bar> 60 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44 / IP 65Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 4 / 4mm2

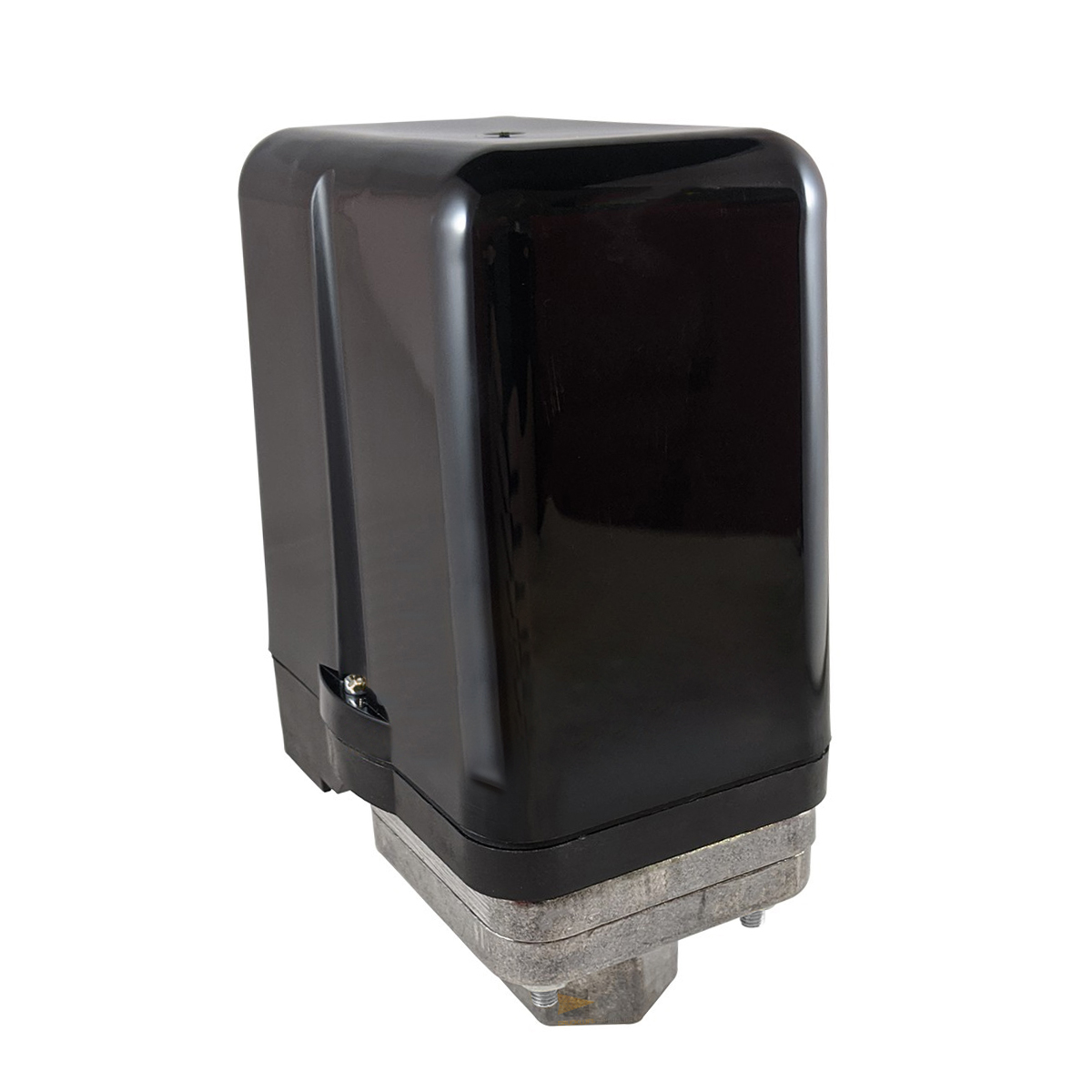

Eigenschaften: Drehstromausführung Schaltvermögen 5,5 kW mit Überstromrelais lieferbar max. Ausschaltdruck 8 bar 3-polig (Öffner) nach EN 60947 Schutzart IP 54 Flanschmaterial = Aluminium-Druckguss Technische Daten: Typenschlüssel MDR-5 EOA BAAA 070A080 XXX XXX Ein-/Aus Schaltknopf - Druckbereich 2 - 8 bar Flansch G 1/2 + G 1/4 Alu
Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|
| Type* | MDR 1 | MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ | Luft | Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Polzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschalt- vermögen |
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch- varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/4" NPT |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien- temperatur: Luft |
-5...80°C | -5...80°C | -5...80°C | -5...80°C | ||
| Zulässige Medien- temperatur: Wasser |
70°C | 70°C | ||||
| max Anschluss- querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG11-13,5) | mit 2 x WN *4 (Zubehör PG11-13,5) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw. ohne EA |
mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz- verstellung |
mit Differenz- verstellung |

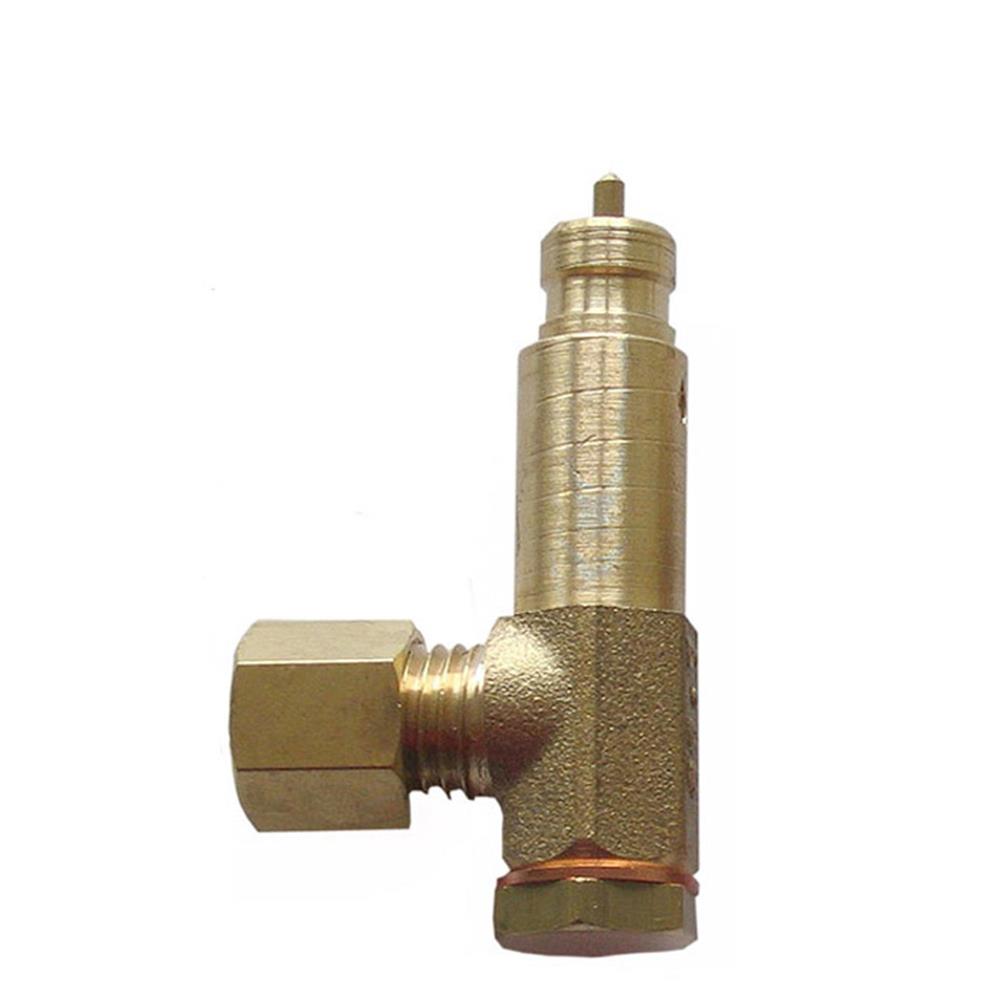

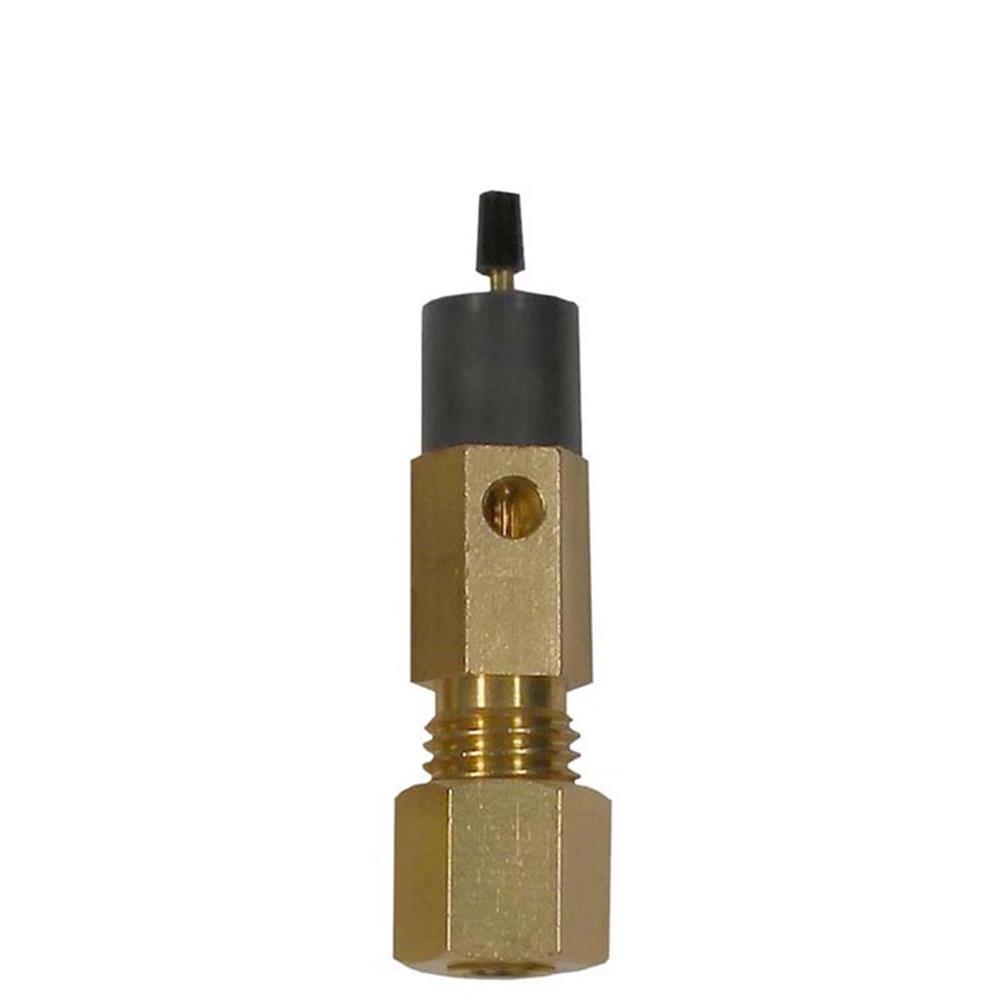

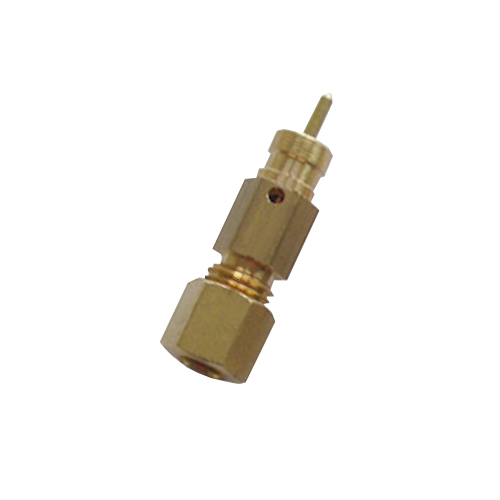

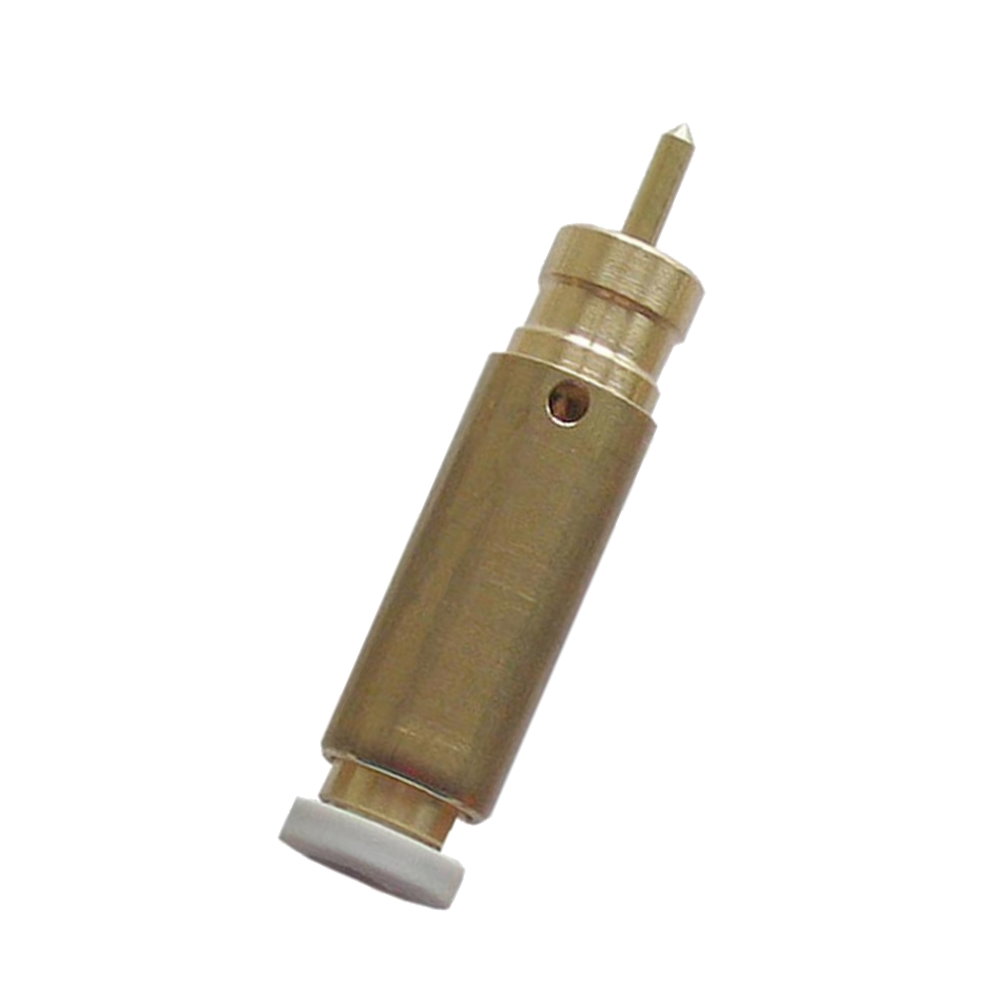

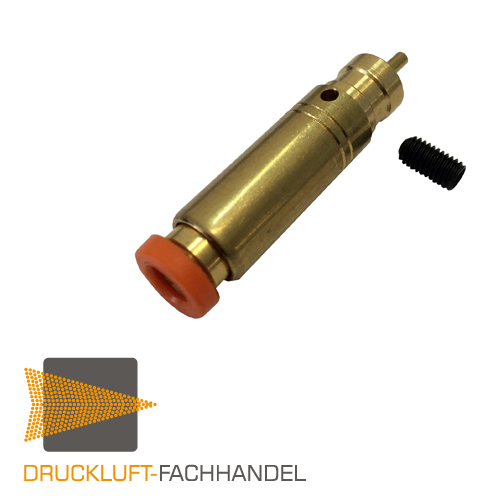

| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
mit AEV
(Zubehör EV)
|
ohne |
mit AEV |
ohne |
ohne
(Zubehör EV, AEV)
|
ohne
(Zubehör EV, AEV)
|
| zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|

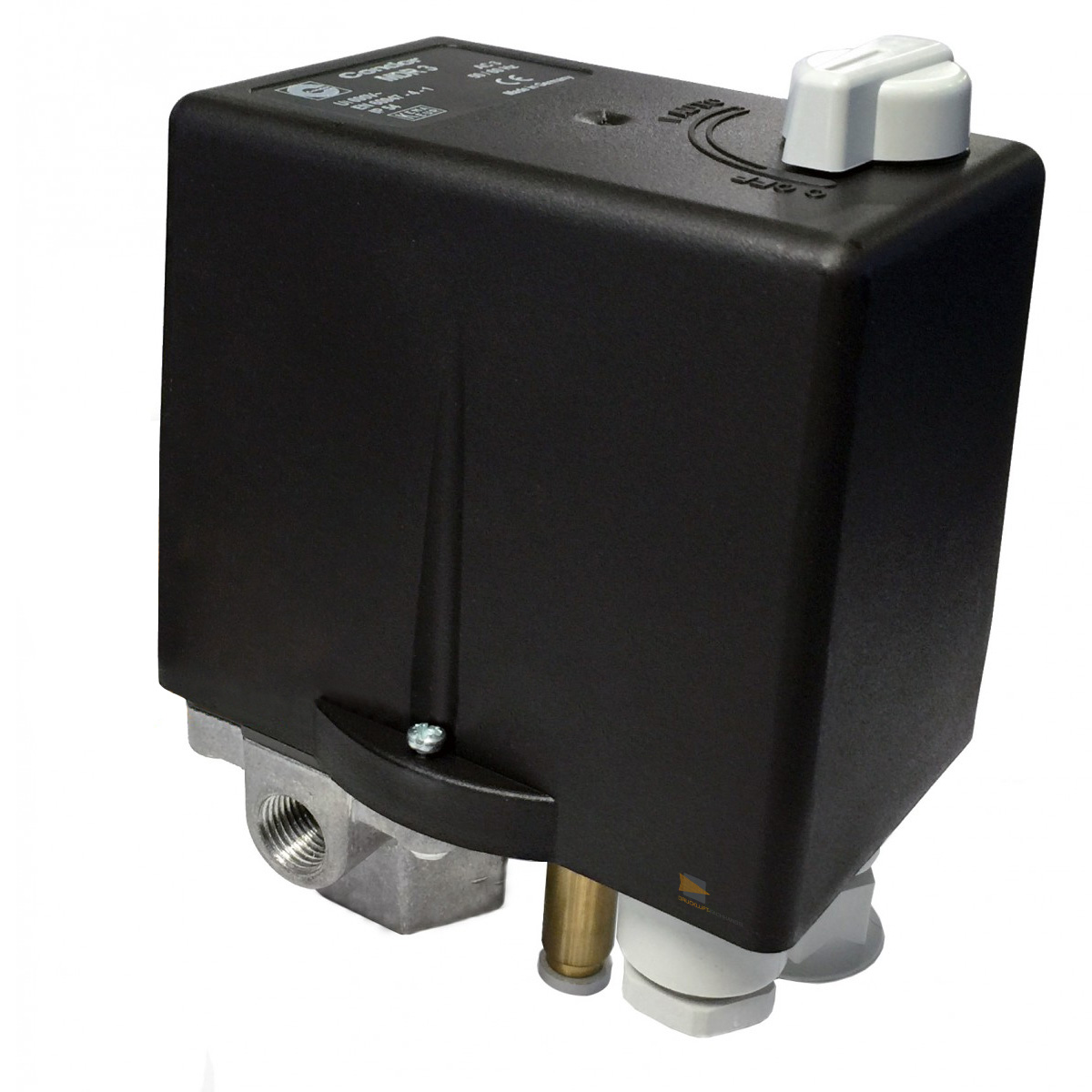

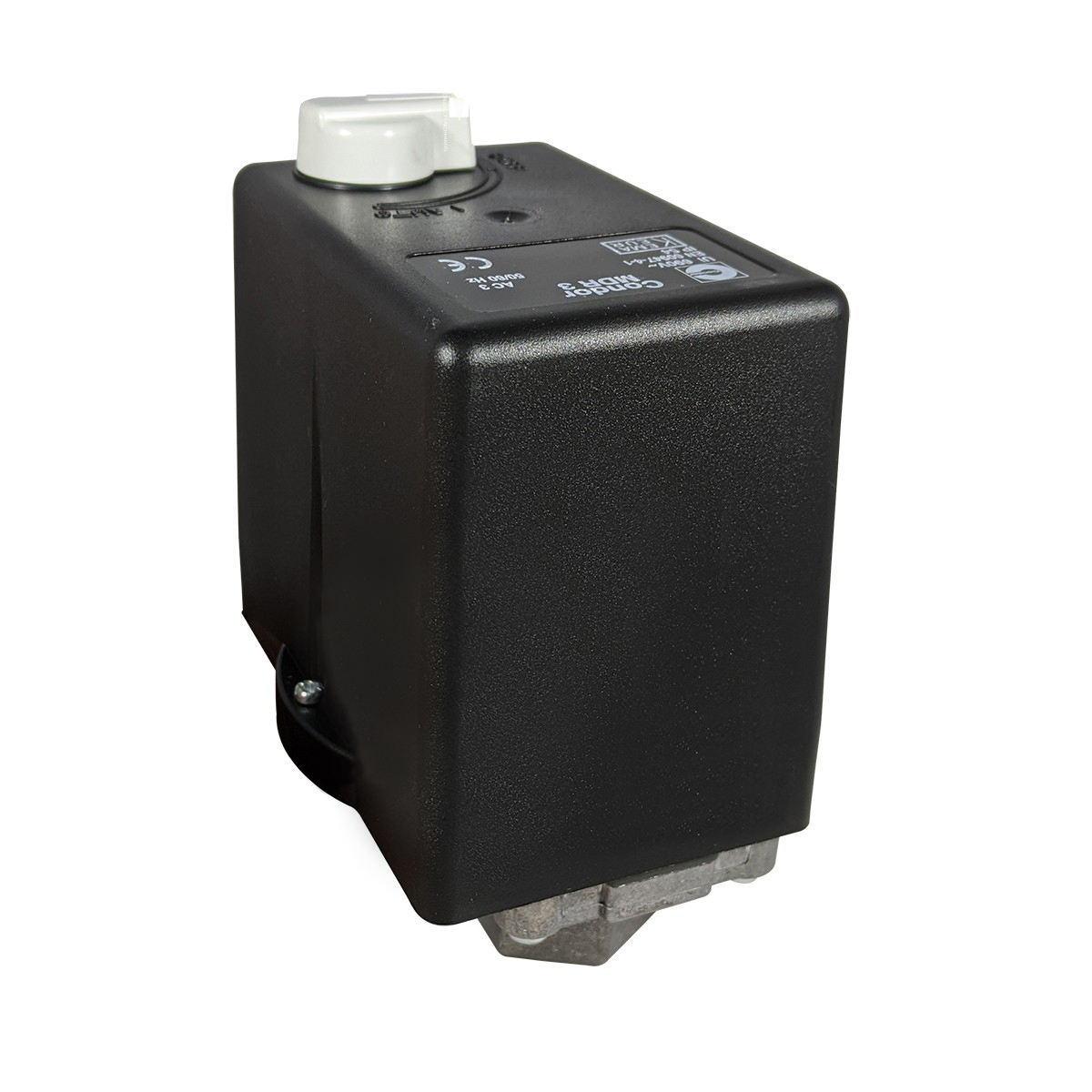

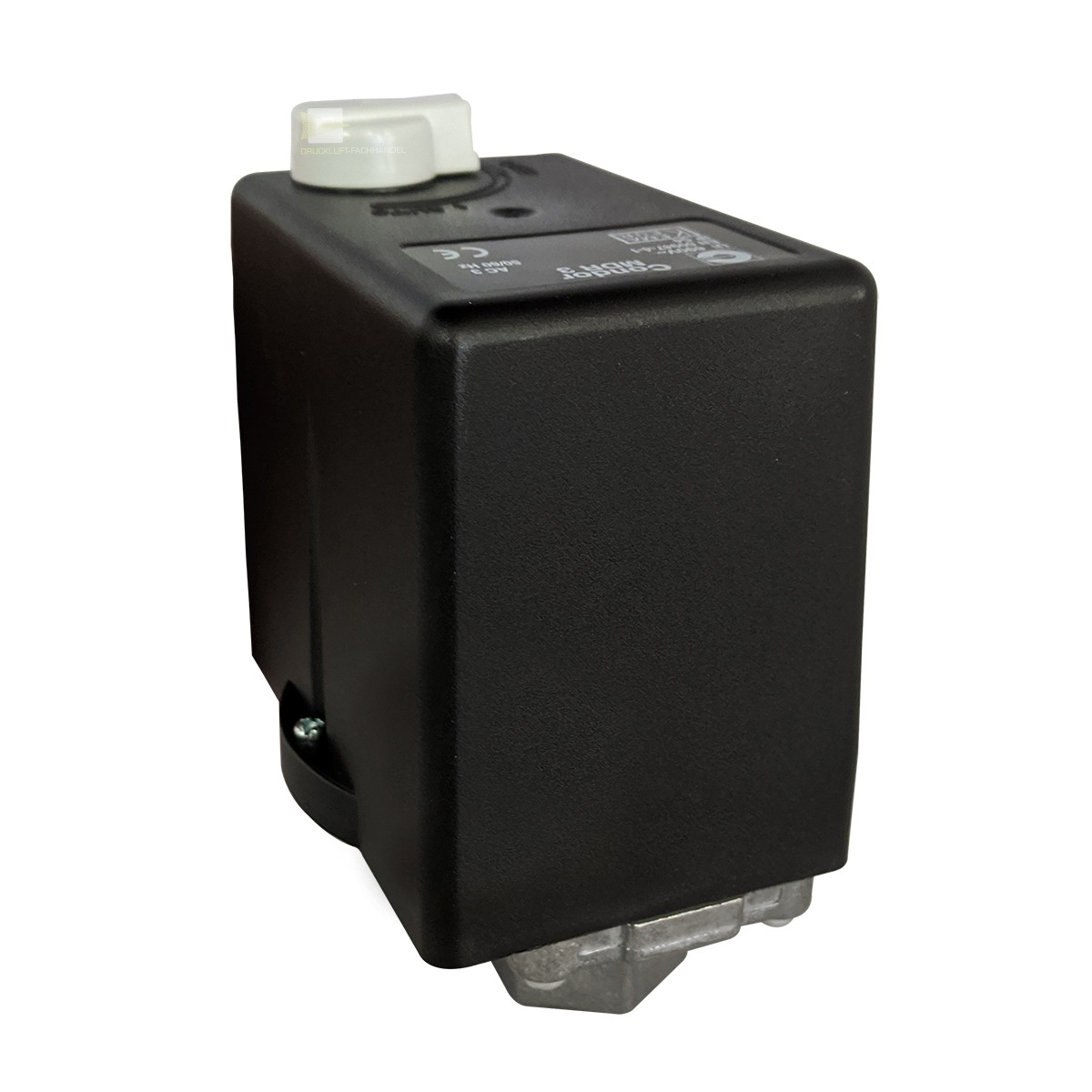

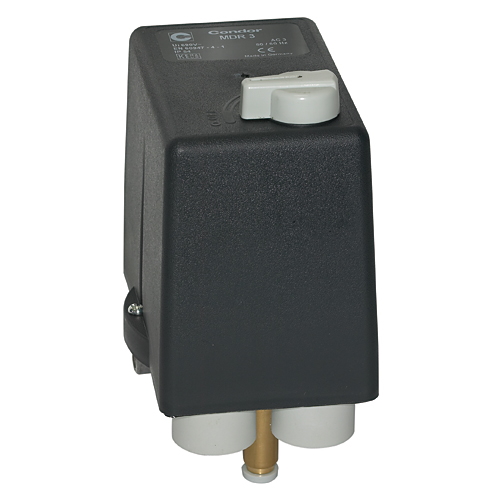

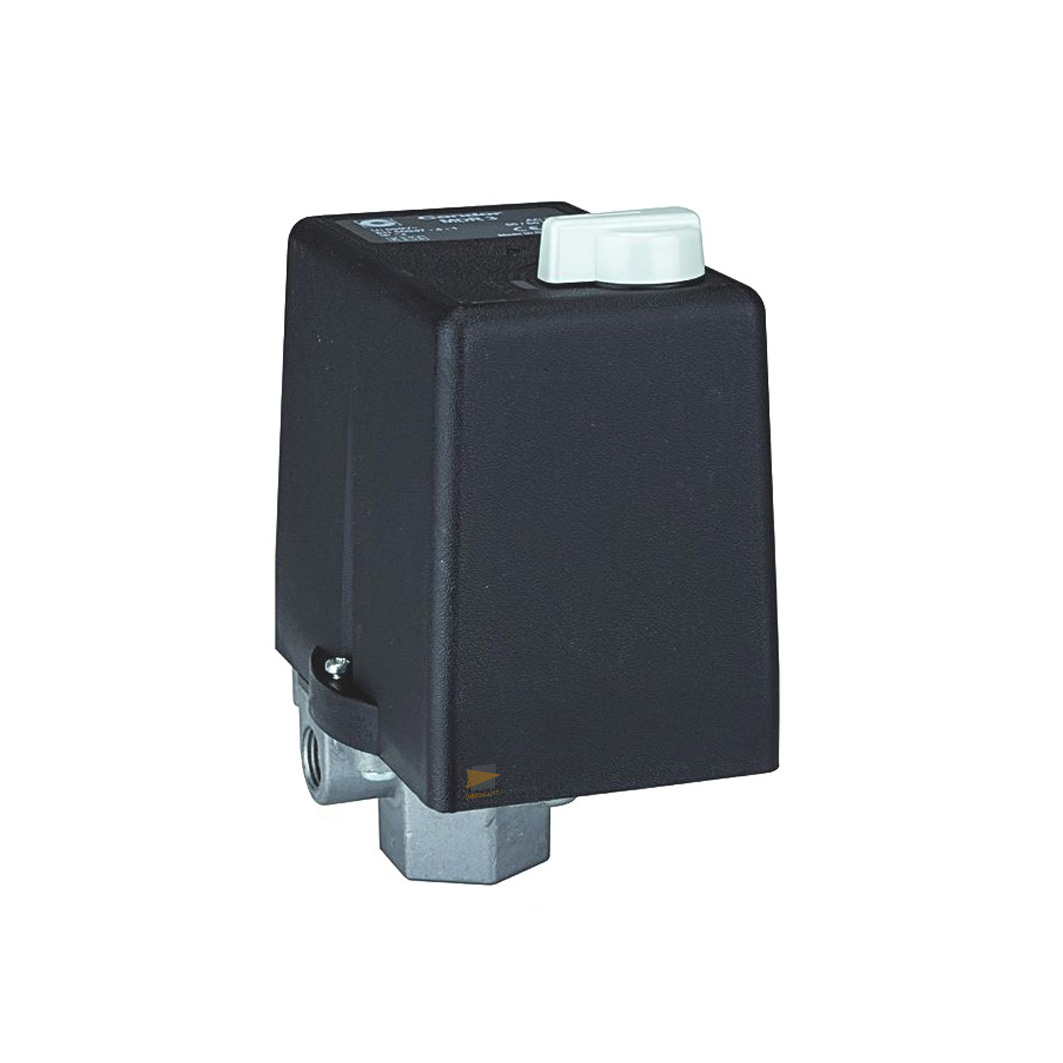

| Type* | MDR 3 | MDR 4 | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Polzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt- vermögen |
7,5 kW (11 kW*6) |
5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flansch- varianten*² |
G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 3 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 16 | 1,5 - 11 | 1,5 - 16 |
1,5 - 45
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien- temperatur: Luft |
-5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien- temperatur: Wasser |
80°C | 80°C | 80°C |
80°C
|
80°C |
|
max Anschluss- |
4,0 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit 2 x WN *4 (Zubehör PG 11 - 16)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5) |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-
verstellung |
mit Differenz- verstellung |
mit Differenz-
verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel | zum Artikel | Artikel anfragen | Artikel anfragen | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*6 11 kW auf Anfrage
Condor Druckschalter - Steuerdruckschalter
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|

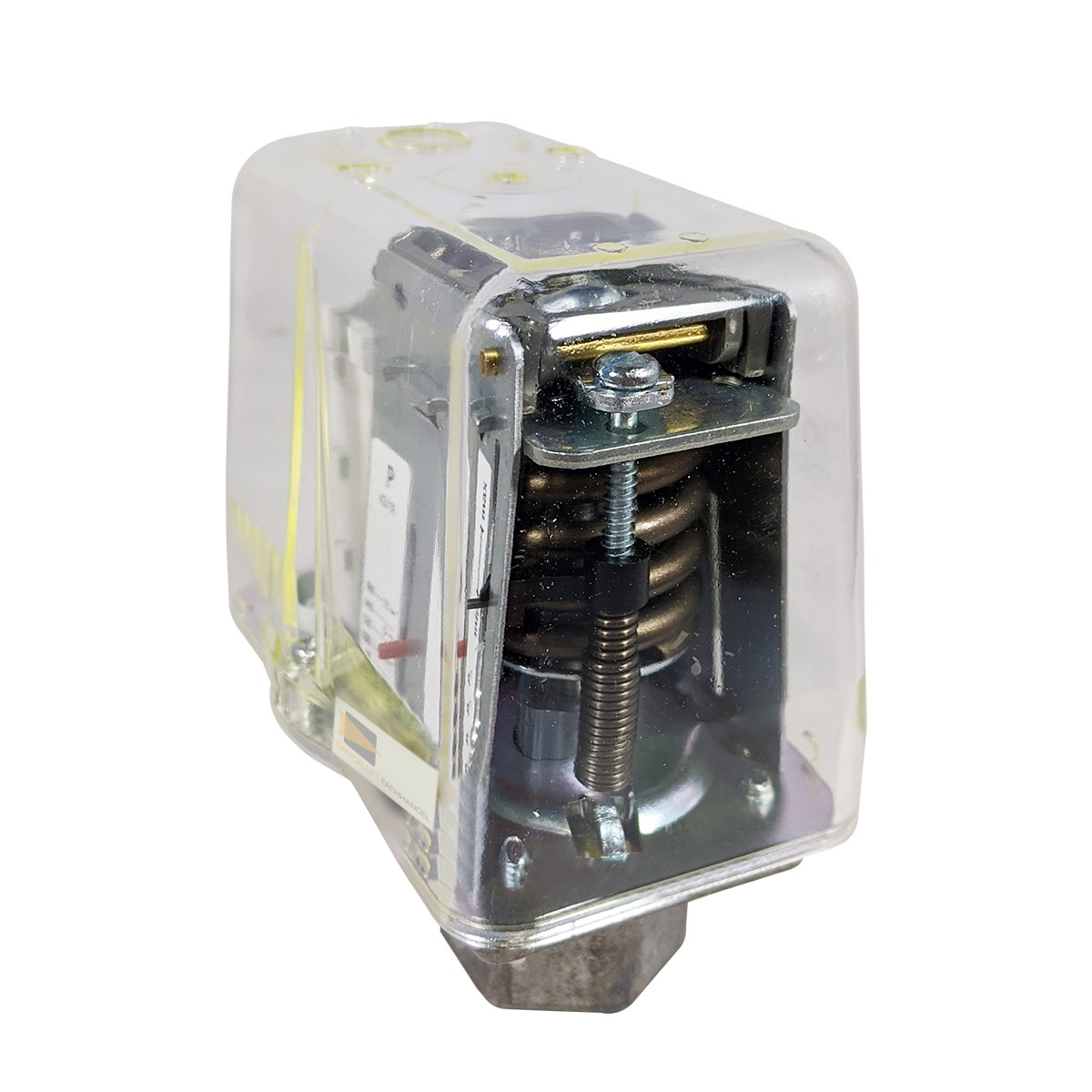

| Type* | MDR-F* | MDR-P*3 | MDR-K*3 | MDR 43 | MDR 53 |
| Kontaktfunktion | 1 Wechsler *1 (für Vakuum 2 Wechsler) |
1 Wechsler *1 | 2 Wechsler |
1 Öffner
1 Schließer |
1 Wechsler
|
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschaltvermögen | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
| Strom AC 15 | 4 A |
4 A
|
4 A
|
8 A
|
4 A |
| Flanschvarianten | G 1/4" (weitere je nach Modell*) |
G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" Innengewinde |
| Druckbereiche (bar) | bis 250 | wahlweise | 3 | 4 | 4 |
| Ausschaltdruck einschaltbar von ... bis |
-0,11 - 250 bar (je nach Modell*) |
0,3 - 16 bar | 0,5 - 11 bar | 0,5 - 16 bar |
0,3 - 16 bar
|
| Schutzart | IP 54 / IP 65 | IP 65 | IP 67 | IP 44 | IP 54 |
| Zulässige Medien- temperatur*2 |
-25 ..+ 200°C (je nach Modell*) |
-25 ..+ 70°C | -40 ..+ 70°C | -30 ..+ 80°C | -30 ..+ 80°C |
| Kabelverschraubung |
WN / M20
|
Kupplungen | Kupplungen | optional | optional |
| zum Artikel | Artikel anfragen | zum Artikel | zum Artikel | zum Artikel |
* MDR-F in den Varianten Alu-Druckguss, Kunststoff, Edelstahl, Hochdruck, Resetfunktion, Vakuum
*1 Wechsler mit Goldkontakten für Spezialanwendungen auf Anfrage
*2 weitere Temeraturbereich auf Anfrage
*3 OEM-Anwendung/Serienfertigung (keine Standardtypen), werksseitige feste Druckeinstellung (nach Kundenvorgabe), Verpackungseinheit MDR-P 10 Stück
Sie sind nicht fündig geworden? Wir helfen gerne bei der Auswahl Ihres Condor Druckschalters. Kontaktieren Sie uns einfach bequem über unser Kontaktformular.
