Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048
Schaltkammer für Condor Druckschalter MDR 5 230687
Schaltkammer für Condor Druckschalter Typ MDR 5Condor-Artikel-Nr. 230687
Membrane für NEMA Druckschalter 400 V ca. Ø 50 mm
Motorschutzrelais R5/4,2 für Condor Druckschalter MDR 5 103063
Membrane für NEMA Druckschalter 230 V ca. Ø 40 mm
Druckschalter, Stahl verzinkt 1 - 10 bar (Öffner), G 1/4"
Werkstoffe: Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR Temperaturbereich: -25°C bis +85°C Rückschaltdifferenz: 15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert Schutzart: IP 65 (Klemmen IP 00) Elektrischer Anschluss: Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8) Medien: Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet) *bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15% Weitere Eigenschaften: Ausführung Druckschalter Schaltertyp Öffner Einstellbereich (bar) 1 - 10 Außengewinde G 1/4" Werkstoff Stahl verzinkt Überdrucksicher bis (bar) 20 Schaltleistung* (mA) max. 5000 mA (AC/DC) Betriebsspannung (V) 0 bis 42 V (AC/DC) H (mm) 49 Gewicht 65 g / Stk.
Mini-Druckschalter 1 - 10 bar (Schließer), G 1/8"
Werkstoffe:Körper: Messing, Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:< 10 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Wasser, LuftWeitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)1 - 10AußengewindeG 1/8"Überdrucksicher bis (bar)20Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Schaltleistung-1 (VA)100SchutzkappeDRSM2 SCHUTZKAPPEGewicht41 g / Stk.
Druckschalter, Stahl verzinkt 1 - 10 bar (Schließer), G 1/4"
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)1 - 10AußengewindeG 1/4"WerkstoffStahl verzinktÜberdrucksicher bis (bar)20Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)49SchutzkappeDRSB SCHUTZKAPPEGewicht65 g / Stk.
SCHUTZKAPPE DRSB
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungSchutzkappeGewicht17 g / Stk.
Druckschalter 0,5 - 8 bar, G 1/4" (IG)
Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypGewindeEinstellbereich (bar)0,5 - 8GewindeanschlussG 1/4 (IG)Überdrucksicher bis (bar)60Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175SchutzartIP 65Gewicht320 g / Stk.
Mini-Druckschalter 0,3 - 2 bar (Schließer), G 1/8"
Werkstoffe:Körper: Messing, Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:< 10 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Wasser, LuftWeitere Eigenschaften:AusführungDruckschalterSchaltertypSchließerEinstellbereich (bar)0,3 - 2AußengewindeG 1/8"Überdrucksicher bis (bar)5Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Schaltleistung-1 (VA)100SchutzkappeDRSM2 SCHUTZKAPPEGewicht41 g / Stk.

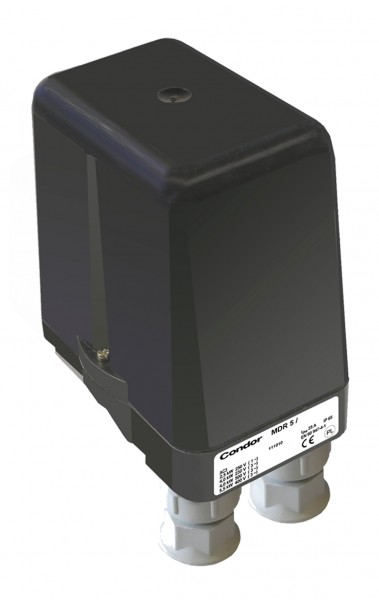

Condor Druckschalter Typ MDR 5/8 Sonderausführung mit Schutzart IP 65 G 1/2" Messing
Mini-Druckschalter 1 - 10 bar (Öffner), G 1/8"
Werkstoffe:Körper: Messing, Membrane: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:< 10 % vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Wasser, LuftWeitere Eigenschaften:AusführungDruckschalterSchaltertypÖffnerEinstellbereich (bar)1 - 10AußengewindeG 1/8"Überdrucksicher bis (bar)20Schaltleistung42 V / 100 VABetriebsspannung (V)0 bis 42 V (AC/DC)Schaltleistung-1 (VA)100SchutzkappeDRSM2 SCHUTZKAPPEGewicht41 g / Stk.
Vakuumschalter -0,85 bis -0,15 bar, G 1/4" (IG)
Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungVakuumschalterAnschlusstypGewindeEinstellbereich (bar)-0,85 bis -0,15GewindeanschlussG 1/4 (IG)Überdrucksicher bis (bar)20Elektrischer AnschlussWinkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175SchutzartIP 65Gewicht320 g / Stk.
Condor Druckschalter Typ MDR 5/5 Sonderausführung mit Schutzart IP 65 G 1/2" Messing
Condor Druckschalter Typ MDR 5/5 Sonderausführung mit Schutzart IP 65 G 1/2" Edelstahl
Condor MDR-3/16-EA 6-16 bar F4 1/4" HEA AAAA 130A160 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
B-WARE Condor Druckschalter Typ MDR 4S/16 K inkl. EV 4WS voreingestellt auf 7,8-9,8 bar - Verpackung beschädigt
Condor Druckschalter Typ MDR 5/8 Sonderausführung mit Schutzart IP 65 G 1/2" Edelstahl
Condor Steuer-Druckschalter Typ MDR F 10 Y-3/8"-VdS-S
Condor MDR-4 S/25 8,5-25 bar G 1/2" + G 1/4" IOA BFAA 210A250 XAA XXX
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
Condor MDR-4 S/25 8,5-25 bar G 1/4" IBA BFAA 210A250 XAA XXX
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
Vakuumschalter, Messing -0,98 bis -0,2 bar (Wechsler), G 1/8"
Werkstoffe:Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten WertSchutzart:IP 65 (Klemmen IP 00)Elektrischer Anschluss:Flachstecker 6,3 x 0,8 (AMP 6,3 x 0,8)Medien:Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%Weitere Eigenschaften:AusführungVakuumschalterSchaltertypWechslerEinstellbereich (bar)-0,98 bis -0,2AußengewindeG 1/8"WerkstoffMessingÜberdrucksicher bis (bar)2Schaltleistung* (mA)max. 5000 mA (AC/DC)Betriebsspannung (V)0 bis 42 V (AC/DC)H (mm)51SchutzkappeDRSS SCHUTZKAPPEGewicht105 g / Stk.
Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|
| Type* | MDR 1 | MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ | Luft | Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Polzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschalt- vermögen |
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch- varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/4" NPT |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien- temperatur: Luft |
-5...80°C | -5...80°C | -5...80°C | -5...80°C | ||
| Zulässige Medien- temperatur: Wasser |
70°C | 70°C | ||||
| max Anschluss- querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG11-13,5) | mit 2 x WN *4 (Zubehör PG11-13,5) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw. ohne EA |
mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz- verstellung |
mit Differenz- verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
mit AEV
(Zubehör EV)
|
ohne |
mit AEV |
ohne |
ohne
(Zubehör EV, AEV)
|
ohne
(Zubehör EV, AEV)
|
| zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR 3 | MDR 4 | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Polzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt- vermögen |
7,5 kW (11 kW*6) |
5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flansch- varianten*² |
G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 3 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 16 | 1,5 - 11 | 1,5 - 16 |
1,5 - 45
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien- temperatur: Luft |
-5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien- temperatur: Wasser |
80°C | 80°C | 80°C |
80°C
|
80°C |
|
max Anschluss- |
4,0 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit 2 x WN *4 (Zubehör PG 11 - 16)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5) |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-
verstellung |
mit Differenz- verstellung |
mit Differenz-
verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel | zum Artikel | Artikel anfragen | Artikel anfragen | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*6 11 kW auf Anfrage
Condor Druckschalter - Steuerdruckschalter
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR-F* | MDR-P*3 | MDR-K*3 | MDR 43 | MDR 53 |
| Kontaktfunktion | 1 Wechsler *1 (für Vakuum 2 Wechsler) |
1 Wechsler *1 | 2 Wechsler |
1 Öffner
1 Schließer |
1 Wechsler
|
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschaltvermögen | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
| Strom AC 15 | 4 A |
4 A
|
4 A
|
8 A
|
4 A |
| Flanschvarianten | G 1/4" (weitere je nach Modell*) |
G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" Innengewinde |
| Druckbereiche (bar) | bis 250 | wahlweise | 3 | 4 | 4 |
| Ausschaltdruck einschaltbar von ... bis |
-0,11 - 250 bar (je nach Modell*) |
0,3 - 16 bar | 0,5 - 11 bar | 0,5 - 16 bar |
0,3 - 16 bar
|
| Schutzart | IP 54 / IP 65 | IP 65 | IP 67 | IP 44 | IP 54 |
| Zulässige Medien- temperatur*2 |
-25 ..+ 200°C (je nach Modell*) |
-25 ..+ 70°C | -40 ..+ 70°C | -30 ..+ 80°C | -30 ..+ 80°C |
| Kabelverschraubung |
WN / M20
|
Kupplungen | Kupplungen | optional | optional |
| zum Artikel | Artikel anfragen | zum Artikel | zum Artikel | zum Artikel |
* MDR-F in den Varianten Alu-Druckguss, Kunststoff, Edelstahl, Hochdruck, Resetfunktion, Vakuum
*1 Wechsler mit Goldkontakten für Spezialanwendungen auf Anfrage
*2 weitere Temeraturbereich auf Anfrage
*3 OEM-Anwendung/Serienfertigung (keine Standardtypen), werksseitige feste Druckeinstellung (nach Kundenvorgabe), Verpackungseinheit MDR-P 10 Stück
