Condor MDR-F 8H-S GL D HAA SAA H 020A060 GD
NBR-MembranGL Kabelverschraubung für den Schiffsbau und seetaugliche AnwendungenDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar): 0,2 bis 7,5kl. Durchdifferenz (bar): 0,3 bis 0,5Ausschaltdruck einstellbar (bar): 0,5 bis 8Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A

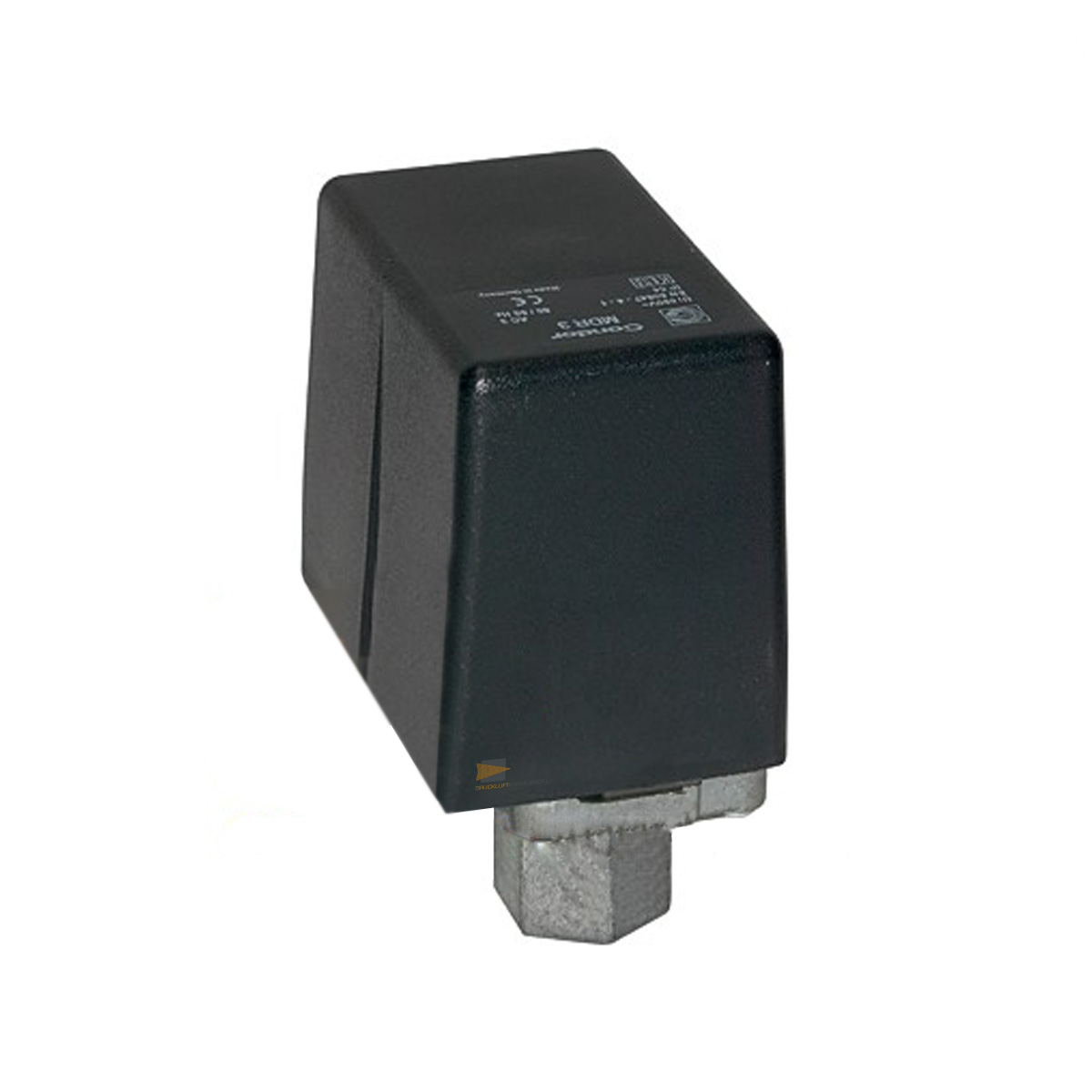

Condor Druckschalter Typ MDR 3/6 Flansch 1/2

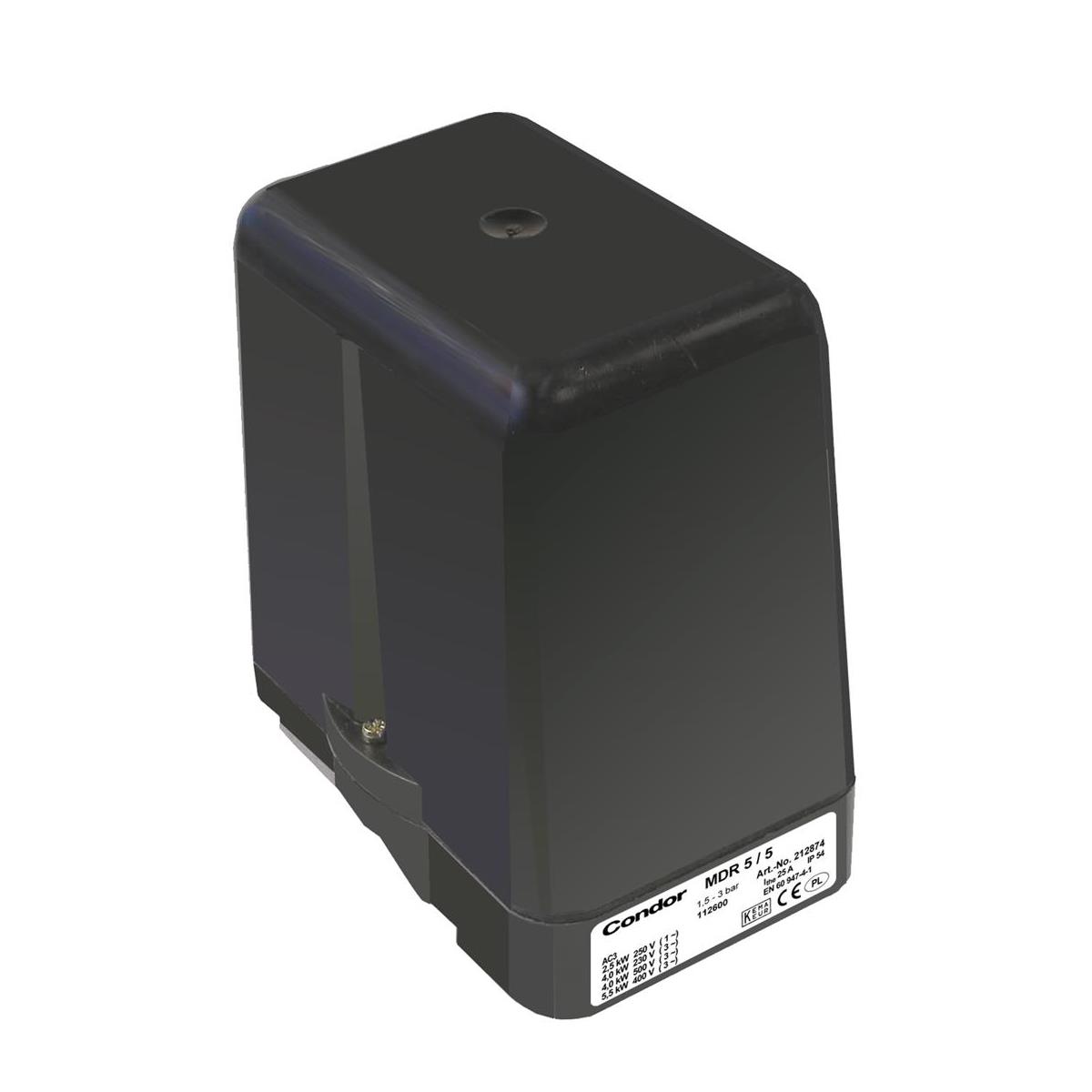

Condor MDR-5/5 1,5-5 bar G 1/2" + G 1/4" COA BAAA 015A030 XXX XXX
DrehstromausführungSchaltvermögen 5,5kWmit Überstromrelais lieferbarmax. Ausschaltdruck 45 bar3-polig (öffner)nach EN 60947Schutzart IP 54Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4 kWMotorschaltvermögen (AC3) Ue = 400V (3~)4,0 kWSchaltstücklebensdauer (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3)> 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 312 ABerstdruck Pz bis 16 barbis 45 bar> 40 bar> 60 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44 / IP 65Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 4 / 4mm2

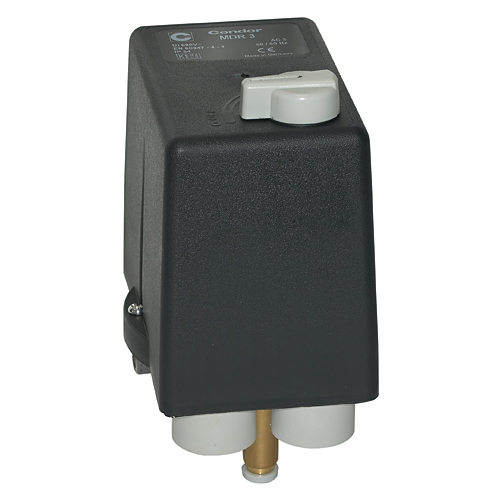

Condor Druckschalter Typ MDR 3/16 EV 3S R 3/6,3 Anschluss F4 G1/2 103049

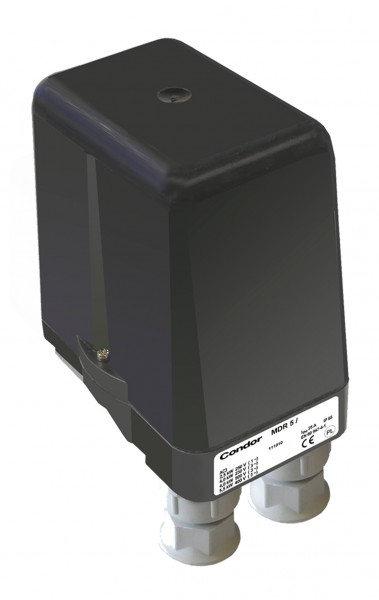

Condor Druckschalter Typ MDR 5/11 Sonderausführung mit Schutzart IP 65 G 1/2" Alu
Condor Druckschalter Typ MDR 3/10-RM G 1/2" Alu

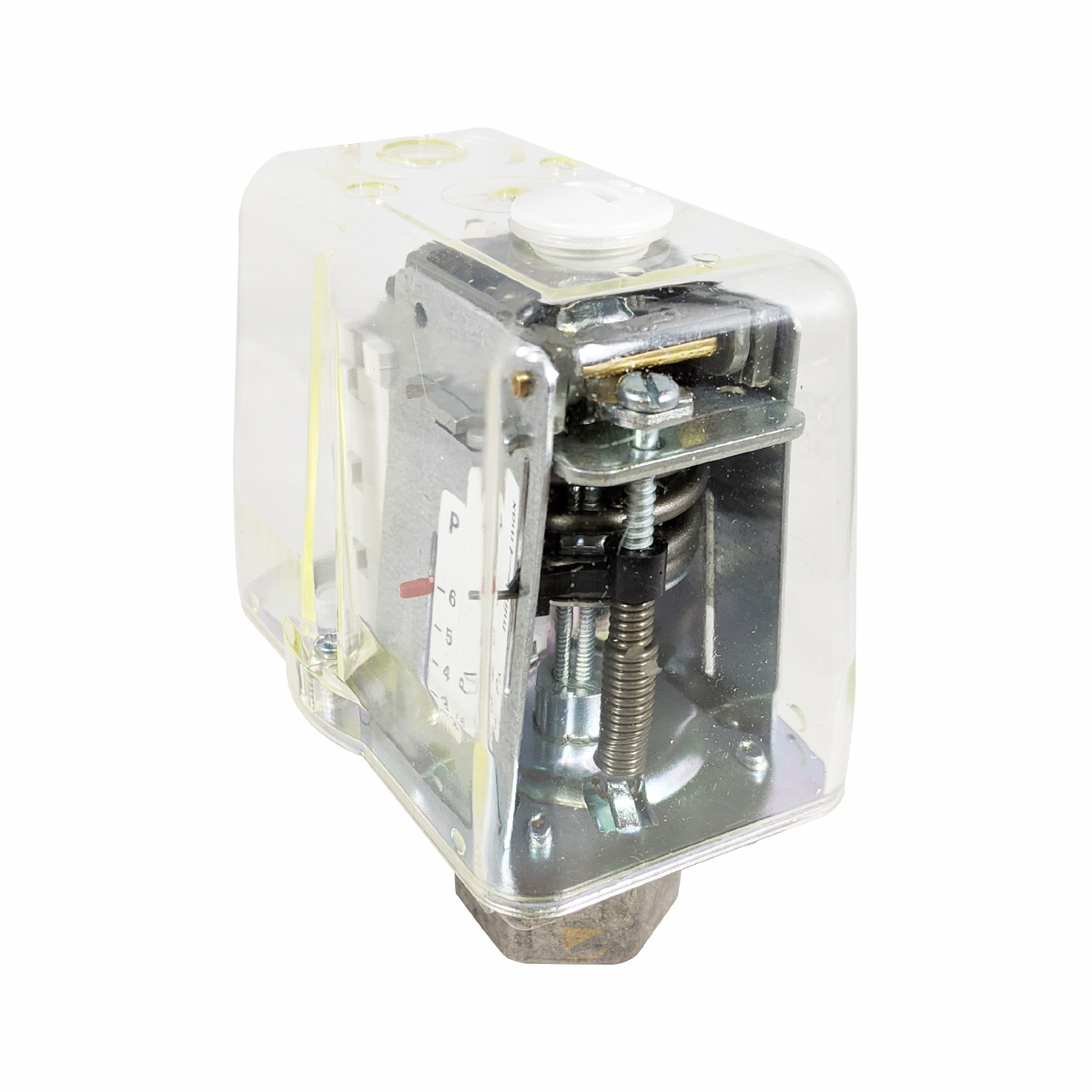

Condor MDR-4 SD/6 1,5-6 bar G 1/2" DAA BFDA 040A060 XAA XXX
Drehstromausführung Schaltvermögen 5,5kW max. Ausschaltdruck 11 bar mit Skala und transparenter Haube 3-polig (öffner) nach EN 60947 Flanschmaterial=Aluminium Druckguss Technische Daten: Bemmessungsisolationsspannung 500 V Motorschaltvermögen (AC3) Ue = 240V (1~) 2,5 kW Motorschaltvermögen (AC3) Ue = 230V (3~) 4,0 kW Motorschaltvermögen (AC3) Ue = 400V (3~) 5,5 kW Motorschaltvermögen (AC3) Ue = 500V (3~) 5,5 kW Schaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105 Mechanische Lebensdauer > 5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 3 16 A/ 9 A Berstdruck Pz > 35 bar Zul. Medientemperatur Luft -5...+ 80°C Zul. Medientemperatur Wasser +80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2

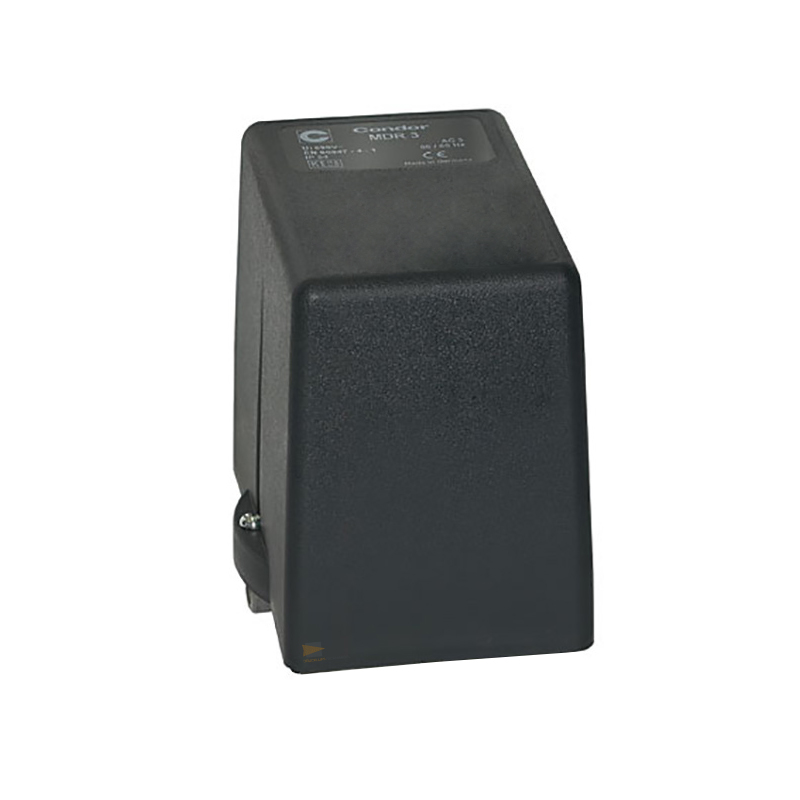

Condor MDR-3/11 4-11 bar F4 1/2" GDA BAAA 090A110 XAA XXX
Eigenschaften: Drehstromführung Schaltvermögen 7,5 (11) kW / 20 HP mit Überstromrelais lieferbar max. Ausschaltdruck 35 bar 3-polig (öffner) Gewinde: F4 1/2" 400 V Drehstromausführung nach EN 60947 UL / CSA-Zulassung optional Flanschmaterial=Aluminium-Druckguss Druckbereich 4 - 11 bar inkl. SK 3 Schaltkammer ohne Schaltschloss (ist bereits in der MDR3-Serie enthalten) Technische Daten: Bemessungsisolationsspannung 690V Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~) 2 HP Motorschaltvermögen (AC3) Ue 240 V (1~) 2,2 kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~) 3 HP Motorschaltvermögen (AC3) Ue 240 V (3~) 5,5 kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~) 7,5 HP Motorschaltvermögen (AC3) Ue 400 V (3~) 7,5/11* kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~) 15 HP Motorschaltvermögen (AC3) Ue 500 V (3~) 7,5/11* kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~) 20 HP Motorschaltvermögen (AC3) Ue 690 V (3~) 7,5/11* kW Schaltstücklebensdauer (AC3) >1 x 105 Mechanische Lebensdauer >1 x 106 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le the bei 690 V AC 3 24 A Berstdruck Pz =16 >40 bar =25 >60 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 54 Anschlussquerschnitt 1... feindrähtig 1x/2x 4 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 6 / 4 mm2 Hinweis: Bitte beachten Sie bei der Installation die Bedienungsanleitung und die Einstellhinweise.

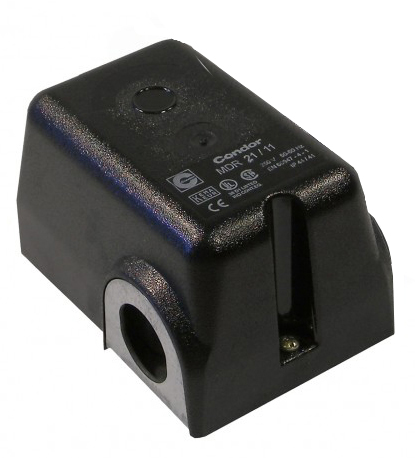

Condor Druckschalter Typ MDR 21/6 F4 1/4

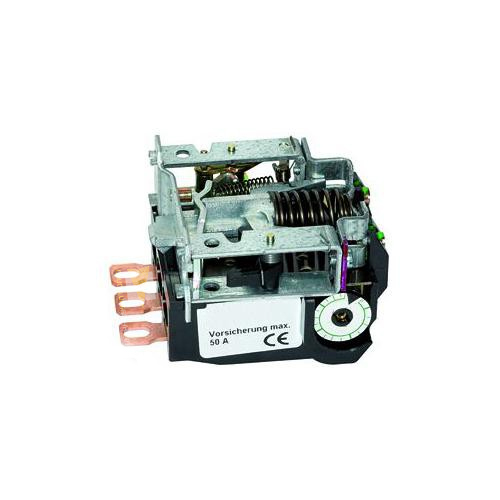

Motorschutzrelais R5/1,5 für Condor Druckschalter MDR 5 R 5/1,5
Condor MDR-3/11 EA 4-11 bar F4 1/4" GEA AAAA 090A110 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2

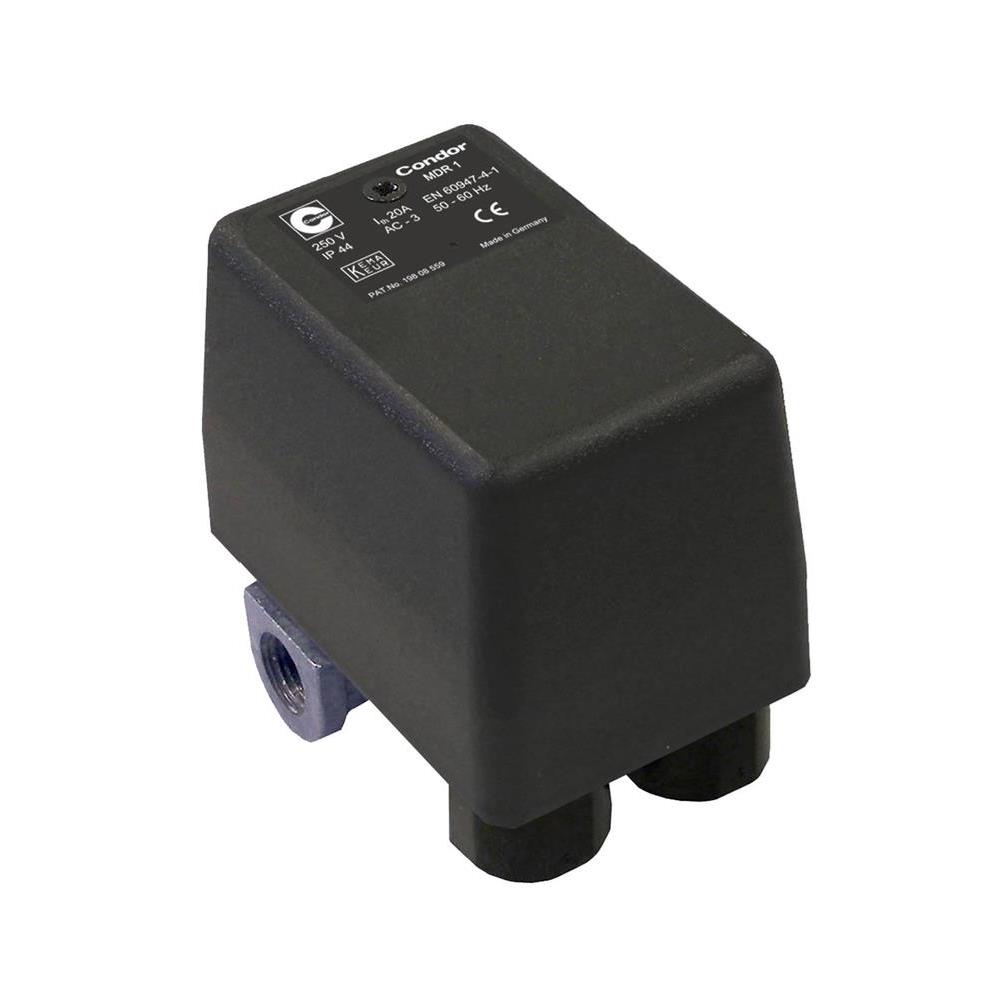

Condor Druckschalter Typ MDR 1/11 bar 216025

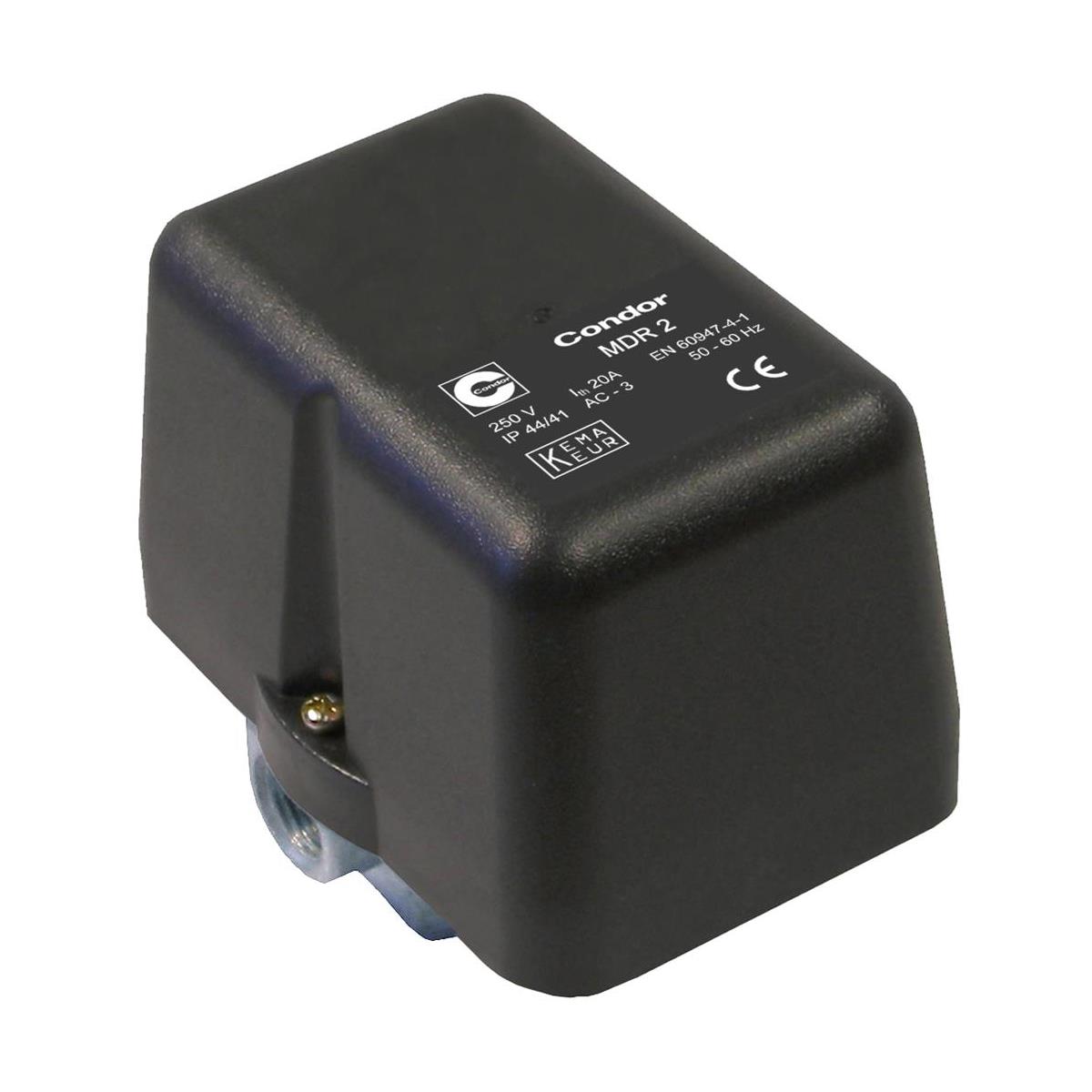

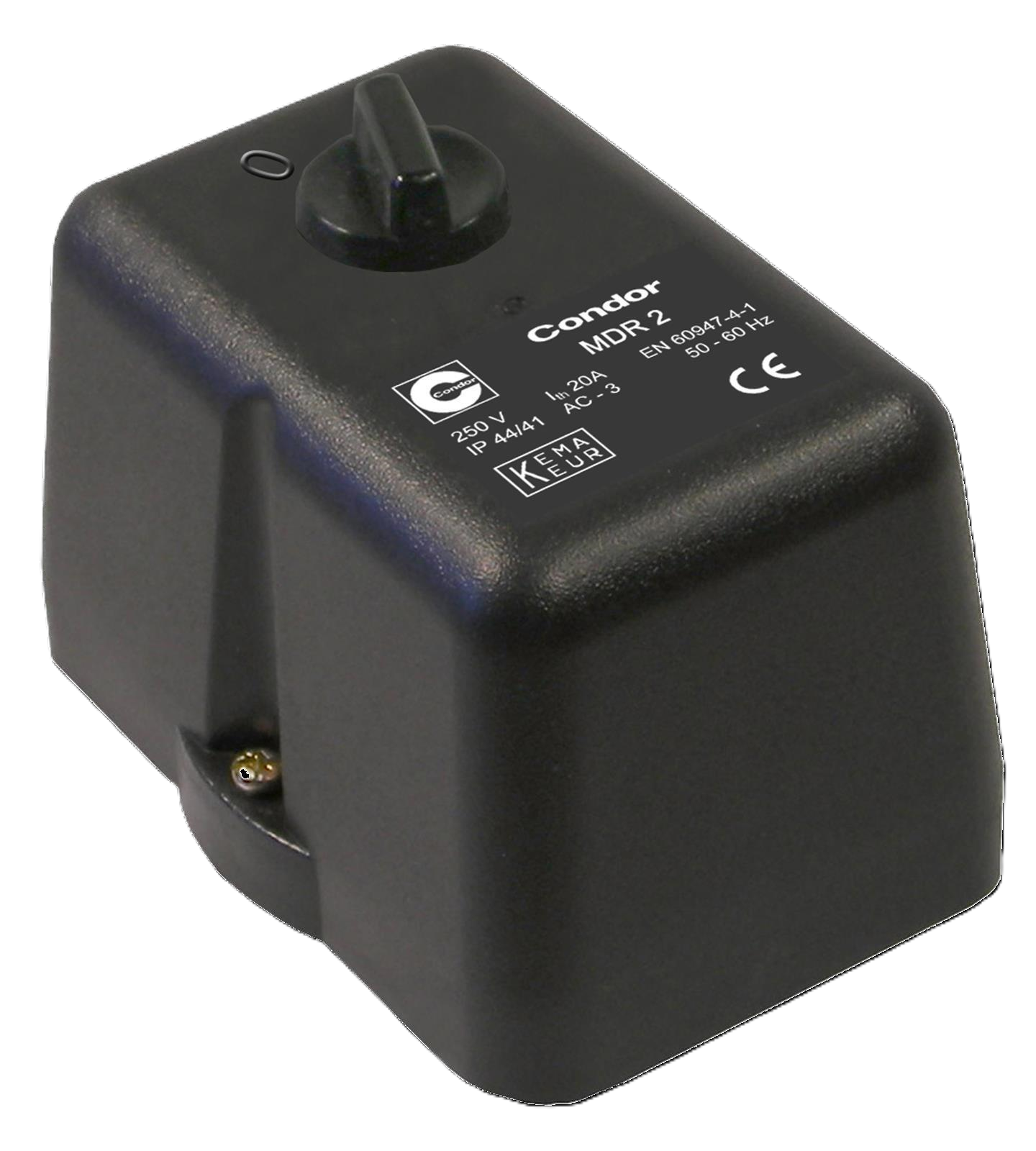

Condor MDR 2/11 4 - 12 bar F4 3/8" GFA BAAA 070A090 XAA XXX
WechselstromausführungSchaltvermögen 2,2 kWmax. Ausschaltdruck 12 bar2-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMototrschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)>1 x 105Mechanische Lebensdauer>5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 240 V AC 316ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2
Ersatzhaube Nema Druckschalter 400 V 100x63x90 DGKG460958
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht es zum Schneider Ersatzteilkatalog Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!! Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
Condor MDR-F 12HE-S HEC SAA A 060A070
MDR-F Ausführung Druckanschluss und druckwandlerelement EdelstahlFür Flüssigbrennstoffe, Öle bis 200°C etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 1/4" Innengewinde - Zusatz "G" für vergoldete KontakteEinschaltdruck einstellbar (bar): 0,5 bis 11,2kl. Durchdifferenz (bar): 0,5 bis 0,8Ausschaltdruck einstellbar (bar): 1 bis 12Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A

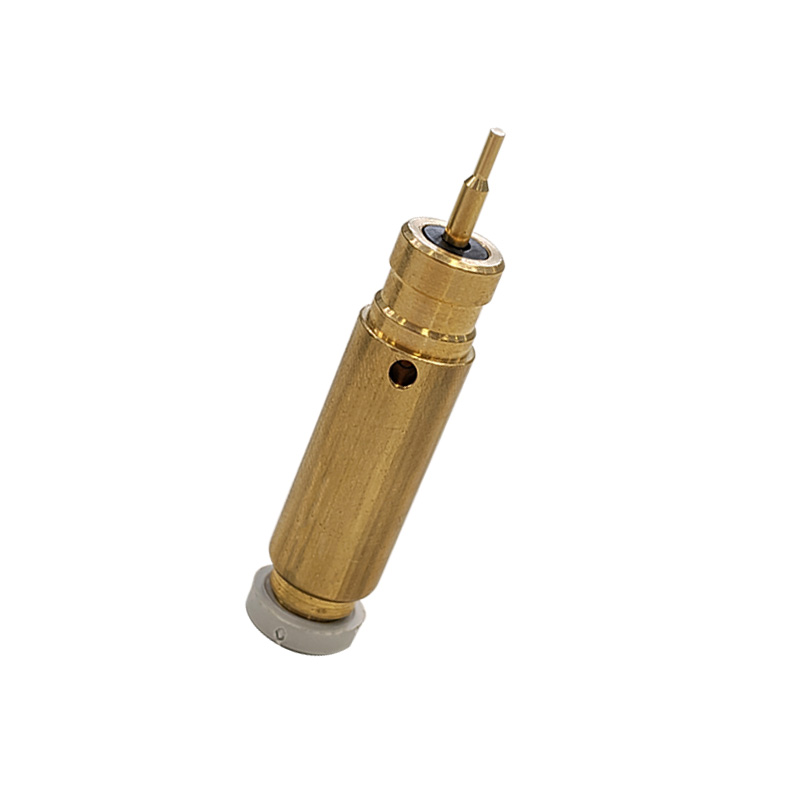

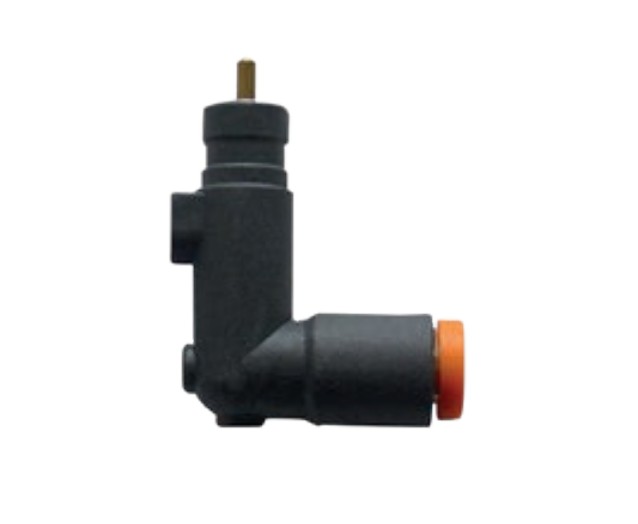

Entlastungsventil EV 2W für Condor Druckschalter 200697
Condor MDR-3/25 7,5-25 F4 1/2" IDA BAAA 215A250 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2

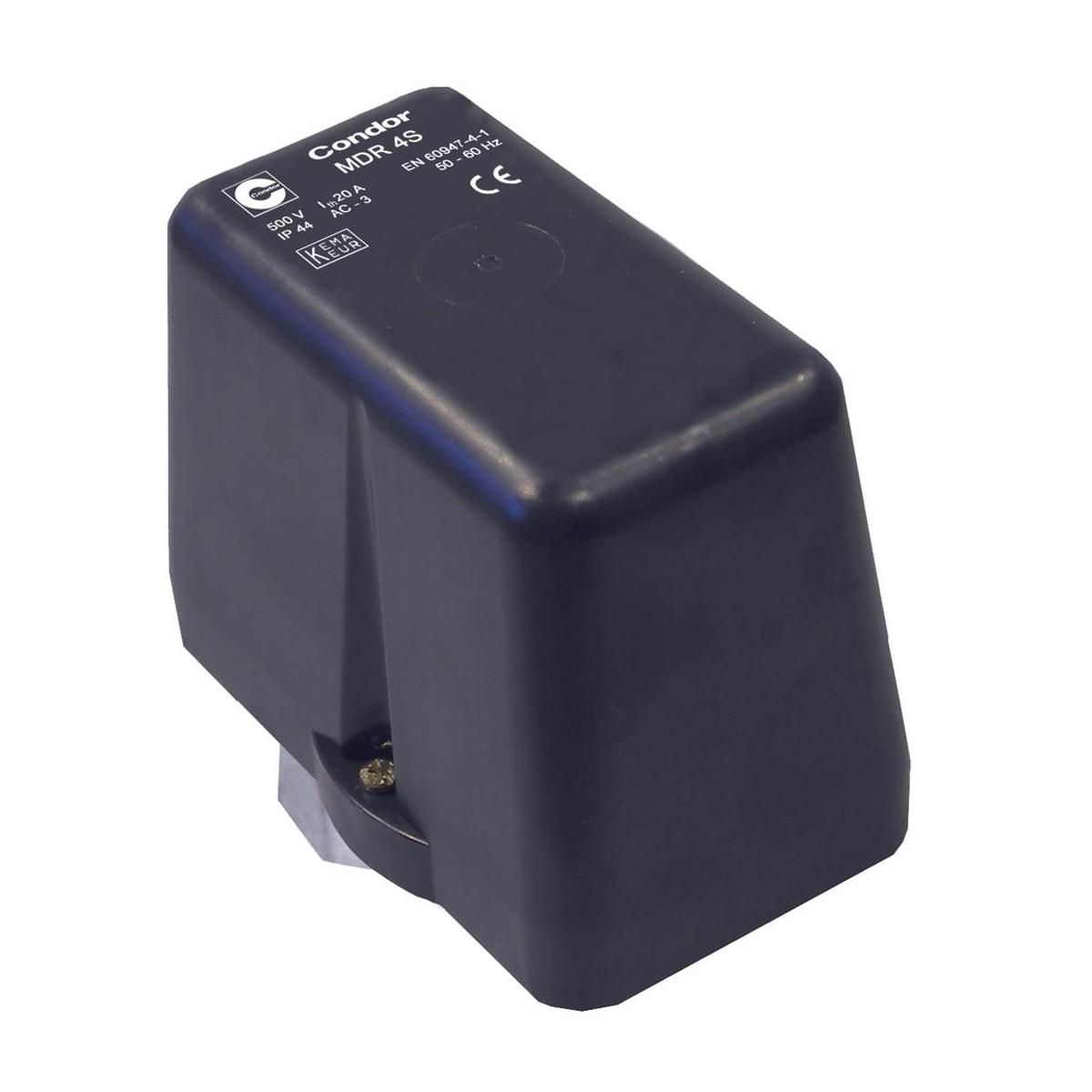

Condor MDR-4 S/6 1,5-6 bar G 1/4" DBA BFAA 040A060 XAA XXX
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
Haube ohne Ein/Aus - Schalter für Druckschalter MDR 5 230052 103070
Haube ohne Ein/Aus-Schalter für Kompressor Typ »MDR5«Technische Daten:BeschreibungHaube ohne Ein/Aus-SchalterDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 341. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 341 (siehe Downloads).
Druckschalter MDR 2/11 SL F4
Schaltdifferenz bei maximalem Ausschaltdruck bis angegebener Wert in bar
Condor MDR-3/11 4-11 bar G1/4" GBA BAAA 090A110 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor MDR-3/11 4-11 bar F4 1/4" GEA BAAA 090A110 XAA XXX
Eigenschaften: Drehstromführung Schaltvermögen 7,5 (11) kW / 20 HP mit Überstromrelais lieferbar max. Ausschaltdruck 35 bar 3-polig (öffner) nach EN 60947 UL / CSA-Zulassung optional Flanschmaterial=Aluminium-Druckguss Technische Daten: Bemessungsisolationsspannung 690V Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~) 2 HP Schaltstücklebensdauer (AC3) >1 x 105 Mechanische Lebensdauer >1 x 106 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le the bei 690 V AC 3 24 A Berstdruck Pz =16 >40 bar =25 >60 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 54 Anschlussquerschnitt 1... feindrähtig 1x/2x 4 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 6 / 4 mm2
Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|
| Type* | MDR 1 | MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ | Luft | Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Polzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschalt- vermögen |
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch- varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/4" NPT |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien- temperatur: Luft |
-5...80°C | -5...80°C | -5...80°C | -5...80°C | ||
| Zulässige Medien- temperatur: Wasser |
70°C | 70°C | ||||
| max Anschluss- querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG11-13,5) | mit 2 x WN *4 (Zubehör PG11-13,5) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw. ohne EA |
mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz- verstellung |
mit Differenz- verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
mit AEV
(Zubehör EV)
|
ohne |
mit AEV |
ohne |
ohne
(Zubehör EV, AEV)
|
ohne
(Zubehör EV, AEV)
|
| zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR 3 | MDR 4 | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Polzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt- vermögen |
7,5 kW (11 kW*6) |
5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flansch- varianten*² |
G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 3 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 16 | 1,5 - 11 | 1,5 - 16 |
1,5 - 45
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien- temperatur: Luft |
-5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien- temperatur: Wasser |
80°C | 80°C | 80°C |
80°C
|
80°C |
|
max Anschluss- |
4,0 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit 2 x WN *4 (Zubehör PG 11 - 16)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5) |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-
verstellung |
mit Differenz- verstellung |
mit Differenz-
verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel | zum Artikel | Artikel anfragen | Artikel anfragen | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*6 11 kW auf Anfrage

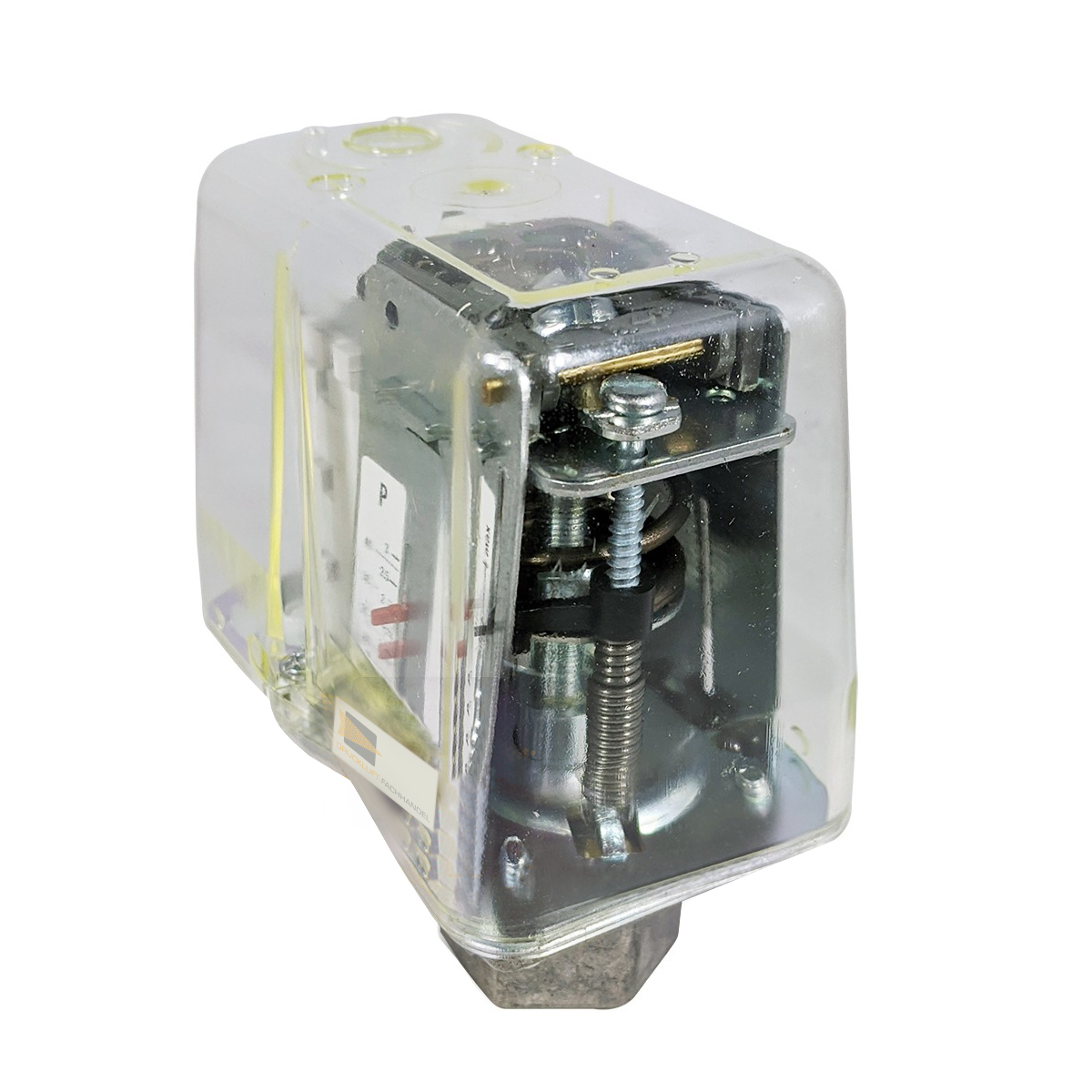

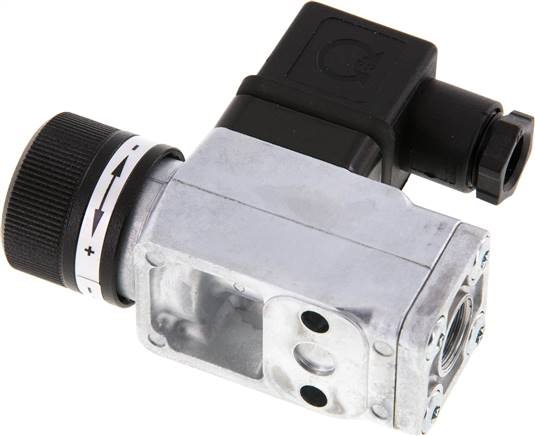

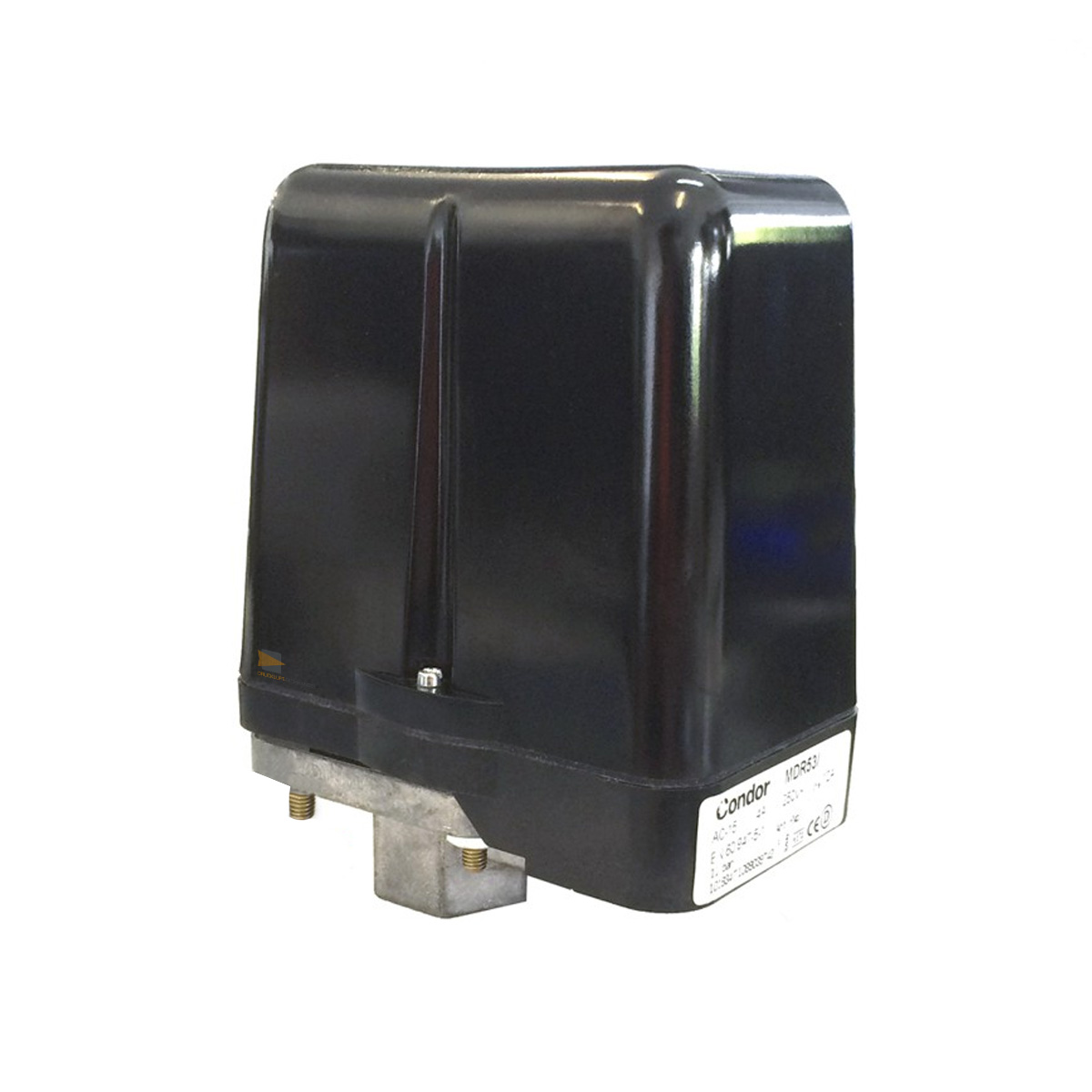

Condor Druckschalter - Steuerdruckschalter
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR-F* | MDR-P*3 | MDR-K*3 | MDR 43 | MDR 53 |
| Kontaktfunktion | 1 Wechsler *1 (für Vakuum 2 Wechsler) |
1 Wechsler *1 | 2 Wechsler |
1 Öffner
1 Schließer |
1 Wechsler
|
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschaltvermögen | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
| Strom AC 15 | 4 A |
4 A
|
4 A
|
8 A
|
4 A |
| Flanschvarianten | G 1/4" (weitere je nach Modell*) |
G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" Innengewinde |
| Druckbereiche (bar) | bis 250 | wahlweise | 3 | 4 | 4 |
| Ausschaltdruck einschaltbar von ... bis |
-0,11 - 250 bar (je nach Modell*) |
0,3 - 16 bar | 0,5 - 11 bar | 0,5 - 16 bar |
0,3 - 16 bar
|
| Schutzart | IP 54 / IP 65 | IP 65 | IP 67 | IP 44 | IP 54 |
| Zulässige Medien- temperatur*2 |
-25 ..+ 200°C (je nach Modell*) |
-25 ..+ 70°C | -40 ..+ 70°C | -30 ..+ 80°C | -30 ..+ 80°C |
| Kabelverschraubung |
WN / M20
|
Kupplungen | Kupplungen | optional | optional |
| zum Artikel | Artikel anfragen | zum Artikel | zum Artikel | zum Artikel |
* MDR-F in den Varianten Alu-Druckguss, Kunststoff, Edelstahl, Hochdruck, Resetfunktion, Vakuum
*1 Wechsler mit Goldkontakten für Spezialanwendungen auf Anfrage
*2 weitere Temeraturbereich auf Anfrage
*3 OEM-Anwendung/Serienfertigung (keine Standardtypen), werksseitige feste Druckeinstellung (nach Kundenvorgabe), Verpackungseinheit MDR-P 10 Stück
Sie sind nicht fündig geworden? Wir helfen gerne bei der Auswahl Ihres Condor Druckschalters. Kontaktieren Sie uns einfach bequem über unser Kontaktformular.
