ISO 6432-Zylinder, einfachwirkend, Kolben 8mm, Hub 40mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)8Hub (mm)40AM 4A1 (mm)4BM 12 x 1,25C (mm)16D (mm)8E (mm)4F (mm)12G (mm)64K (mm)16L (mm)12M (mm)86N (mm)6P (mm)46RM 5Gewicht50 g / Stk.

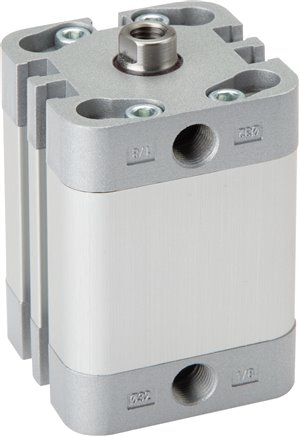

ISO 21287-Zylinder, einfachw., Kolben 80mm, Hub 15mm, Kolbenstange IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)15AusführungStandardReparatursätzeNAD 80 REPA (mm)20AF (mm)20B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht1,2 kg / Stk.

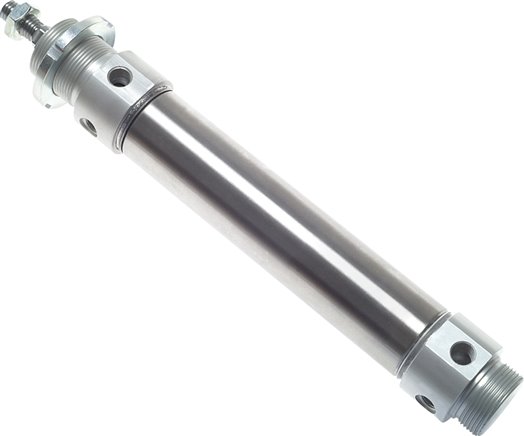

Rundzylinder, Kolben 32 mm, Hub 125 mm, Typ DSWPM 32/125
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)32Hub (mm)125AusführungStandardA1 (mm)20B1 (mm)7B2 (mm)35D1 (mm)45D2 (mm)12D3M 30 x 1,5D4 (mm)38D5 (mm)30D6 (mm)33,6D7M 8 x 1E1G 1/8"K1M 10L1 (mm)148L2 (mm)47L3 (mm)78L4 (mm)30L5 (mm)14SW (mm)10W1 (mm)38Gewicht650 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 5mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)5AusführungStandardReparatursätzeNAD 100 REPA (mm)25AF (mm)20B (mm)12BG (mm)19,5CH (mm)21E (mm)113,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)89,0WH (mm)10ZA (mm)67ZB (mm)77ZC (mm)46Gewicht2,3 kg / Stk.

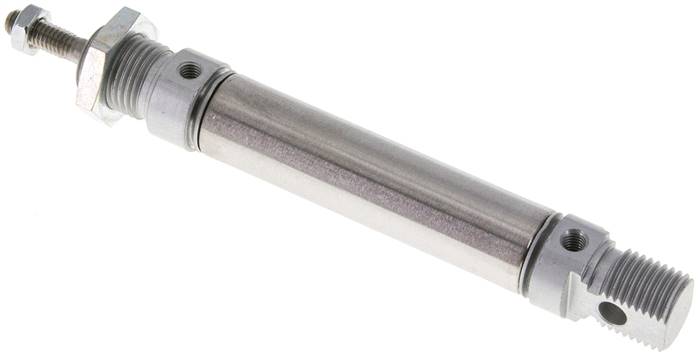

ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 40mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)16Hub (mm)40AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)18M (mm)109N (mm)9P (mm)53RM 5CH (mm)5Gewicht105 g / Stk.

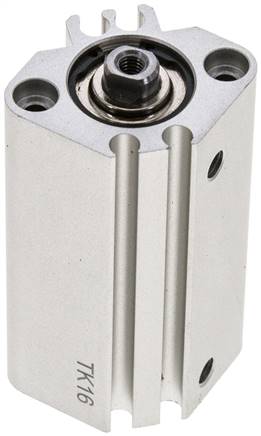

Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 30mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)30ReparatursätzeSQ 16 REPA (mm)34,0B (mm)30,5C (mm)8D (mm)8E (mm)38F (mm)5,5GM 5HM 4K (mm)6L (mm)3,5M (mm)28N (mm)3,5O (mm)6,5 (3,5 tief)Q (mm)10,0S (mm)29,5U (mm)15V (mm)29Gewicht120 g / Stk.

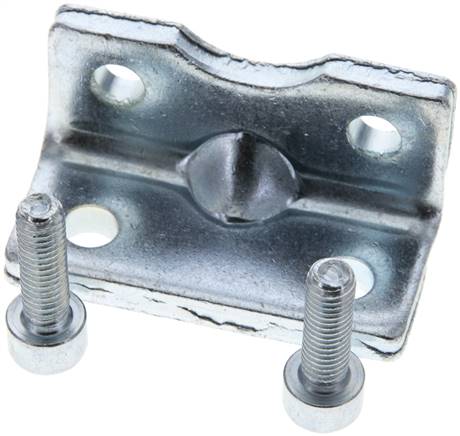

Fußbefestigung für Kompaktzylinder 32 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.Weitere Eigenschaften:für Kolben Ø (mm)32A (mm)2B (mm)6,6C (mm)32D (mm)50E (mm)16,0F (mm)24,0GM 6 x 20H (mm)6,6I (mm)18K (mm)26,0L (mm)5Gewicht70 g / Stk.

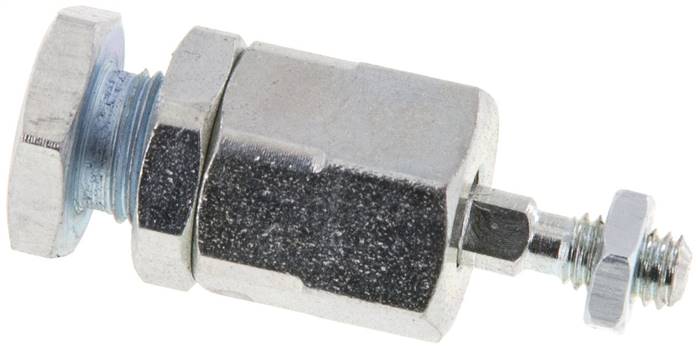

Flexokupplung M 4, Stahl verzinkt
*Maße für Edelstahl können abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)8 & 10AM 4B* (mm)8D* (mm)33,0SW1* (mm)12SW2* (mm)12Radialspiel* (mm)0,5Gewicht19 g / Stk.

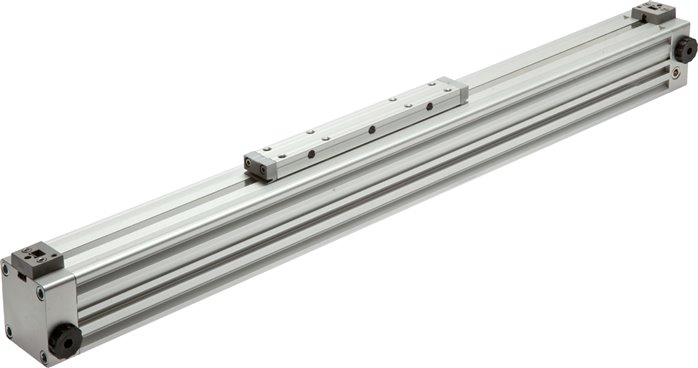

Kolbenstangenloser Zylinder, Kolben Ø 40 mm, Hub 300 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)300AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 40/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 40 REPA (mm)150A1 (mm)95,0AF (mm)140AF1 (mm)50AM (mm)22B (mm)70DG 1/4 (12 tief)E (mm)220E1 (mm)110F (mm)180F1 (mm)70G (mm)90J (mm)5,0M (mm)33,0MF (mm)97NM 6 (10 tief)O (mm)7,0OP (mm)6,8S (mm)51,0TM 6 (12 tief)U (mm)63W (mm)79,0WF (mm)95Dämpfungsweg (mm)34Gewicht3,8 kg / Stk.
ISO 6432-Zylinder, doppeltwirkend, Kolben 12mm,Hub 200mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)12Hub (mm)200AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)75K (mm)22L (mm)18M (mm)104N (mm)9P (mm)48RM 5CH (mm)5Gewicht155 g / Stk.

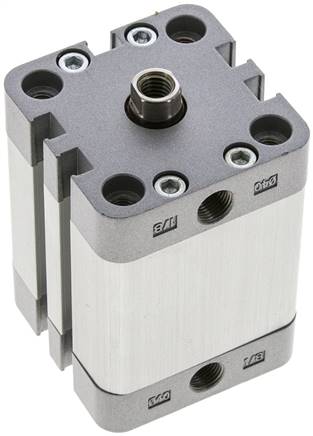

ISO 21287-Zylinder, doppeltw., Kolben 40mm, Hub 30mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)30AusführungStandardReparatursätzeNAD 40 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KFM 8KKM 10 x 1,25LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29Gewicht390 g / Stk.
ISO 21287-Zylinder, einfachw., Kolben 63mm, Hub 5mm, in Ruhestellung ausgefahren (AG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)5Ausführungin Ruhestellung ausgefahren, Kolbenstange mit AußengewindeReparatursätzeNAD 63 REPA (mm)16AK (mm)22B (mm)12BG (mm)13,8CH (mm)13E (mm)77,0GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)56,5WH (mm)8ZA (mm)49ZB (mm)57ZC (mm)34

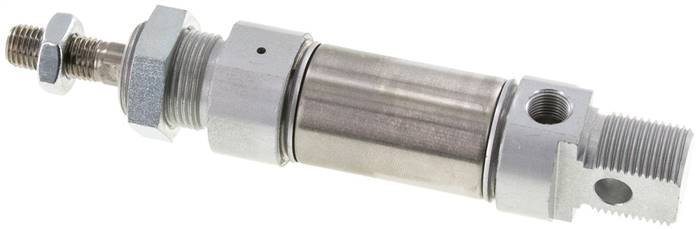

ISO 6432-Zylinder, einfachwirkend, Kolben 25mm, Hub 10mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)25Hub (mm)10AM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)30D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)140N (mm)12P (mm)68RG 1/8"CH (mm)9Gewicht250 g / Stk.

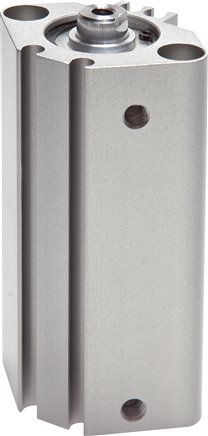

Kompaktzylinder, doppeltwirkend, Kolben 16mm, Hub 10mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)10ReparatursätzeSQ 16 REPA (mm)34,0B (mm)30,5C (mm)8D (mm)8E (mm)38F (mm)5,5GM 5HM 4K (mm)6L (mm)3,5M (mm)28N (mm)3,5O (mm)6,5 (3,5 tief)Q (mm)10,0S (mm)29,5U (mm)15V (mm)29Gewicht90 g / Stk.

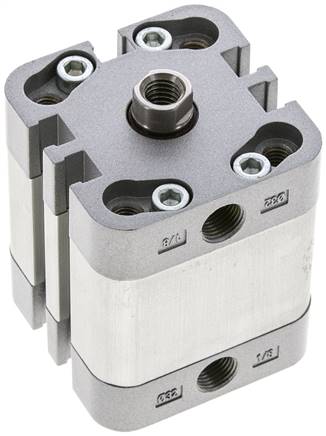

ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 15mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)15AusführungStandardReparatursätzeNAD 32 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KFM 8LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht280 g / Stk.

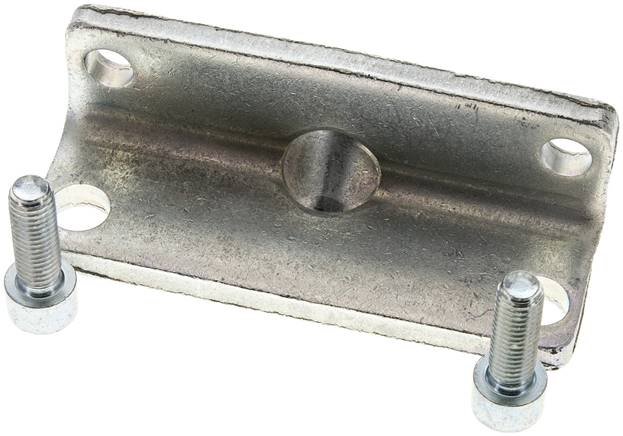

Fußbefestigung für Kompaktzylinder 100 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.Weitere Eigenschaften:für Kolben Ø (mm)100A (mm)5B (mm)11,0C (mm)103D (mm)123E (mm)26,5F (mm)38,5GM 10 x 30H (mm)13,5I (mm)33K (mm)45,0L (mm)8Gewicht490 g / Stk.
ISO 21287-Zylinder, einfachw., Kolben 50mm, Hub 10mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)10Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht490 g / Stk.

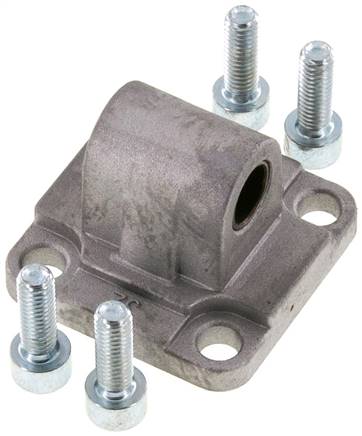

ISO 15552-Laschenschwenkbefestigung 32 mm, Aluminium
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)32B (mm)26Ø D (mm)10F (mm)22L (mm)142M (mm)45N (mm)32,5Gewicht85 g / Stk.
ISO 21287-Zylinder, einfachw., Kolben 50mm, Hub 5mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)5Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29
ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 40mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)40AusführungKolbenstange mit AußengewindeReparatursätzeNAD 80 REPA (mm)20AK (mm)28B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KKM 16 x 1,5LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht1,4 kg / Stk.

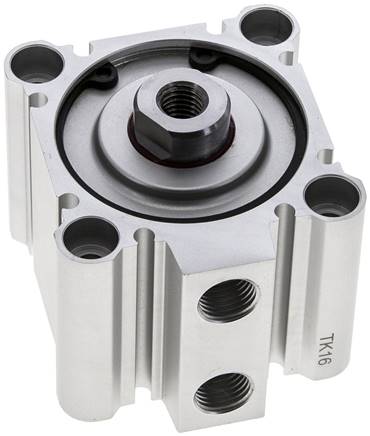

Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 10mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)50Hub (mm)10ReparatursätzeSQ 50 REPA (mm)48,5B (mm)40,5C (mm)15D (mm)20E (mm)64F (mm)10,5GG 1/4"HM 10J (mm)7,0K (mm)17L (mm)8,0M (mm)50N (mm)6,6O (mm)11 (8 tief)Q (mm)10,5Gewicht480 g / Stk.

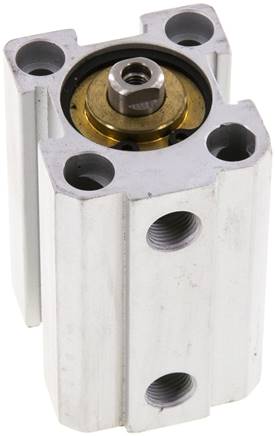

Kurzhubzylinder, einfachwirkend, Kolben 25mm, Hub 25mm
Werkstoffe:Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barZylinderschaltertyp:GWeitere Eigenschaften:Ausführungmit MagnetkolbenKolben Ø (mm)25Hub (mm)25A (mm)44,5B (mm)40C1M 5D (mm)10F (mm)5,8G (mm)9,0H (mm)24,5I (mm)26J (mm)10,5L (mm)39,5M (mm)15,5N (mm)28,0O (mm)14,0PG 1/8"Q (mm)5,7R (mm)5,7S (mm)42,0T (mm)10V (mm)8W (mm)5,5X (mm)22Y (mm)11Z (mm)15AA (mm)5,5AB (mm)8Gewicht230 g / Stk.

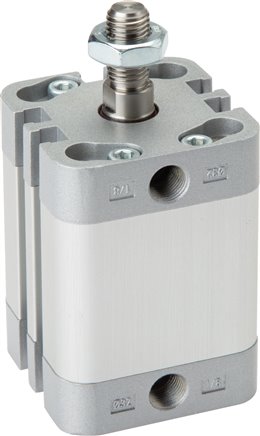

ISO 21287-Zylinder, einfachw., Kolben 80mm, Hub 20mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)20AusführungKolbenstange mit AußengewindeReparatursätzeNAD 80 REPA (mm)20AK (mm)28B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KKM 16 x 1,5LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht1,4 kg / Stk.

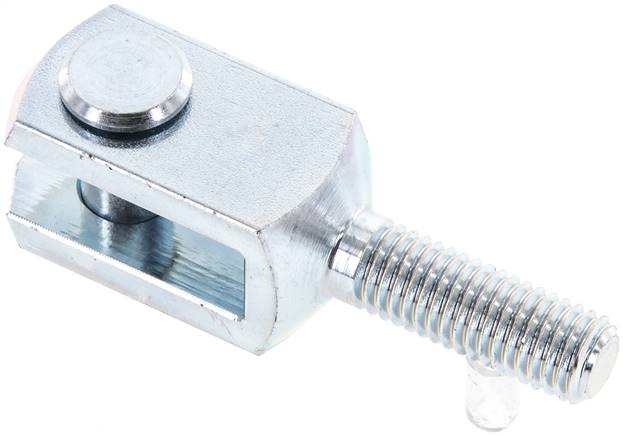

Gabelkopf, mit Bolzen, Außengewinde M 10, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:für Kolben Ø (mm)50 & 63AM 10B (mm)20C (mm)57D (mm)27E (mm)10F (mm)69G (mm)20H (mm)10GL (mm)25Gewicht90 g / Stk.
