ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 25mm -Eco-Line
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)25AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)21,8D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)17M (mm)111N (mm)9P (mm)56RM 5CH (mm)5Gewicht115 g / Stk.

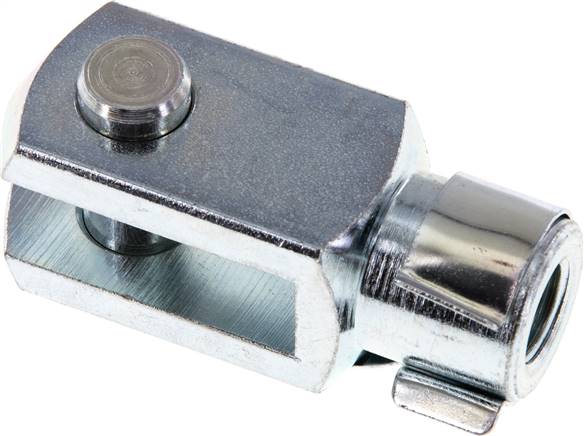

Gabelkopf mit Bolzen M 12 x 1,25, Stahl verzinkt
*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)40AM 12 x 1,25B (mm)24C (mm)48D (mm)33E (mm)12F (mm)62G (mm)24H (mm)12Gewicht150 g / Stk.

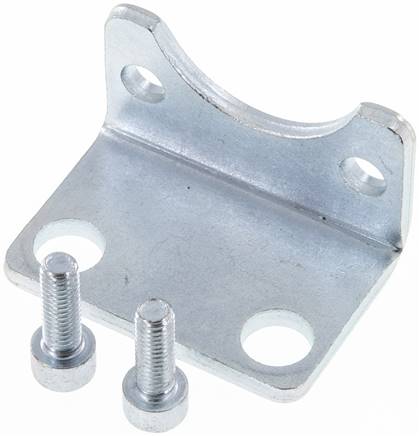

ISO 15552-Fußwinkel 40 mm, Stahl verzinkt
Lieferumfang:1 Befestigungswinkel, inkl. 2 BefestigungsschraubenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)40AA (mm)36D (mm)9FA (mm)36G (mm)4HH (mm)36L3 (mm)161L5 (mm)187M (mm)52N (mm)38,0Q (mm)8Gewicht90 g / Stk.

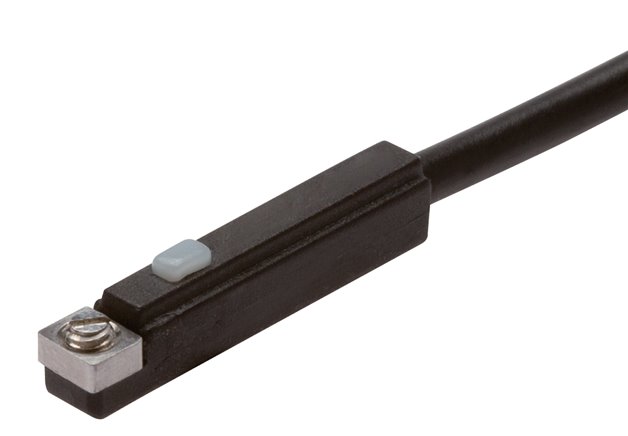

T-Nut(3,5mm) Zylinderschalter, 2-Leiter-Reed-Sensor, rote LED
Werkstoffe:Körper: Kunststoff, Schraube: MetallAnschlussleitung:PVC-KabelSchutzart:IP 67Temperaturbereich:-10°C bis +70°CHinweis:Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die T-Nut des Zylinders und Arretierung durch den Gewindestift.Verwendung:Für Zylinder / Greifer mit durchgehender T-Nut (3,5 mm)Weitere Eigenschaften:Ausführung2-Leiter-Reed-Sensor, rote LEDBetriebsspannung5 - 240 V AC/DCSchaltungSchließermax. Schaltstrom / Leistung100 mA/10 WAnschlussleitung3 mtr., 2 x 0,32 mm²Gewicht46 g / Stk.
Fußwinkel für 20 & 25mm ISO 6432-Zylinder, Stahl verzinkt
BF20/25 Fußwinkel für 20 & 25mm ISO 6432-Zylinder, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)20 & 25A (mm)22B (mm)6,6C (mm)54D (mm)40G (mm)17H (mm)25J (mm)25R (mm)20,0S (mm)5Gewicht90 g / Stk.

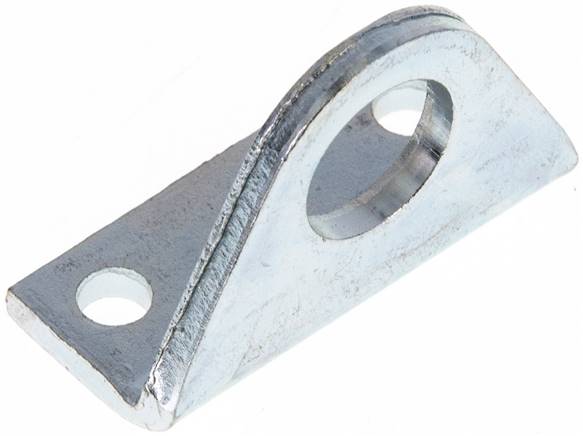

Fußwinkel für 8 & 10mm ISO 6432-Zylinder, Stahl verzinkt
BF8/10 Fußwinkel für 8 & 10mm ISO 6432-Zylinder, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)8 & 10A (mm)12B (mm)4,5C (mm)35D (mm)25G (mm)11H (mm)16J (mm)16R (mm)10,0S (mm)3Gewicht21 g / Stk.

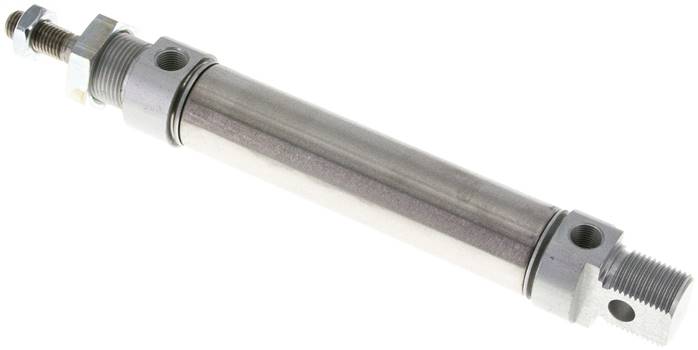

ISO 6432-Zylinder, doppeltwirkend, Kolben 25mm,Hub 80mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)80AusführungStandardAM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)30D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)140N (mm)12P (mm)68RG 1/8"CH (mm)9Gewicht340 g / Stk.

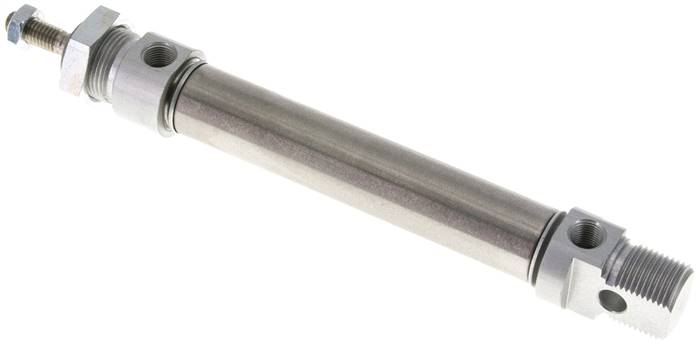

ISO 6432-Zylinder, doppeltwirkend, Kolben 20mm,Hub 80mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)80AusführungStandardAM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht230 g / Stk.

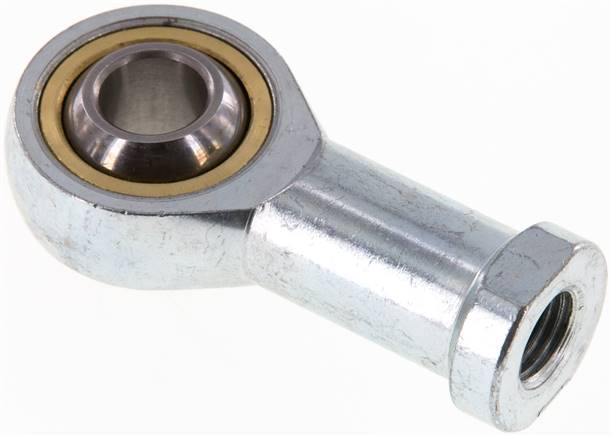

Gelenkkopf, M 10 x 1,25, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021*abweichend von NormWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)25AM 10 x 1,25B (mm)14C (mm)10,50D (mm)10D2 (mm)28L (mm)20H (mm)43Gewicht75 g / Stk.

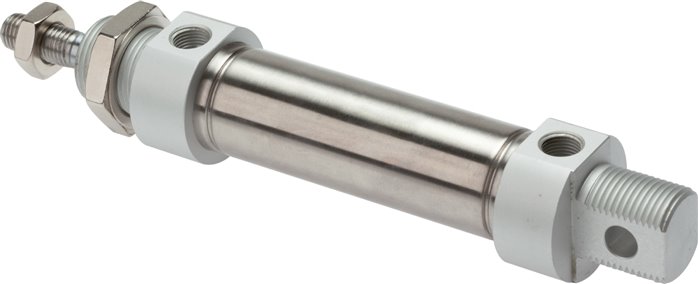

ISO 6432-Zylinder, doppeltwirkend, Kolben 20mm,Hub 25mm -Eco-Line
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)20Hub (mm)25AusführungStandardAM 8A1 (mm)8BM 22 x 1,5C (mm)29,0D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)126N (mm)12P (mm)62RG 1/8"CH (mm)6Gewicht195 g / Stk.
ISO 15552-Flanschbefestigung 63 mm, Stahl verzinkt
Lieferumfang:1 Flanschplatte, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)63Ø B (mm)9D (mm)12L (mm)170M (mm)75N (mm)56,5T (mm)100TM (mm)50U (mm)120Gewicht650 g / Stk.

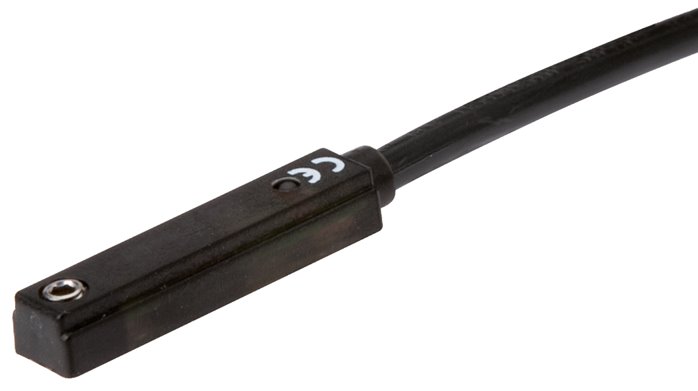

T-Nut (5mm) Zylinderschalter, 2-Leiter-Reed-Sensor, gelbe LED Typ ZSA 12-M8
Werkstoffe:Körper: Kunststoff, Gewindeteil: Messing, Schraube: EdelstahlAnschlussleitung:PUR-KabelSchutzart:IP 67Temperaturbereich:-20°C bis +70°CHinweis:Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die T-Nut des Zylinders und Arretierung durch den Gewindestift.Verwendung:Für Zylinder mit durchgehender T-Nut (5 mm)Vorteile:•kein Befestigungsmaterial notwendig, •ein Schalter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo)Weitere Eigenschaften:Ausführung2-Leiter-Reed-Sensor, gelbe LEDBetriebsspannung10 - 60 V AC, 10 - 75 V DCSchaltungSchließermax. Schaltstrom / Leistung150 mA / 10 WAnschlussleitung0,2 mtr., 2 x 0,14 mm² mit M 8-Stecker (3-polig)Gewicht22 g / Stk.

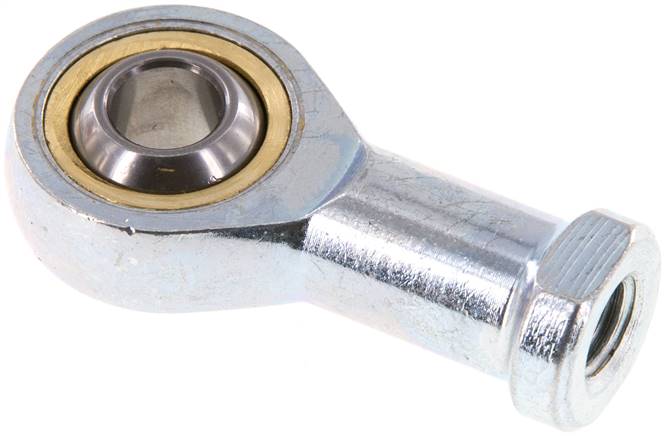

Gelenkkopf, M 8, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021*abweichend von NormWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)20AM 8B (mm)12C (mm)9,00D (mm)8D2 (mm)24L (mm)16H (mm)36Gewicht47 g / Stk.

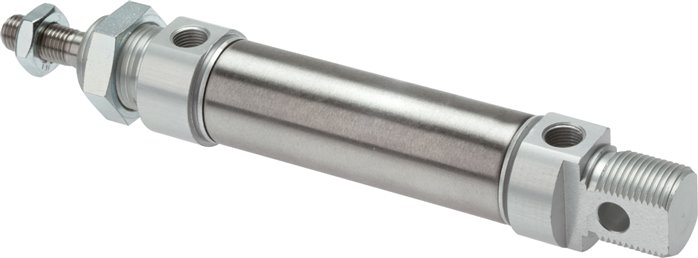

ISO 6432-Zylinder, doppeltwirkend, Kolben 25mm,Hub 200mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)200AusführungStandardAM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)30D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)140N (mm)12P (mm)68RG 1/8"CH (mm)9Gewicht460 g / Stk.

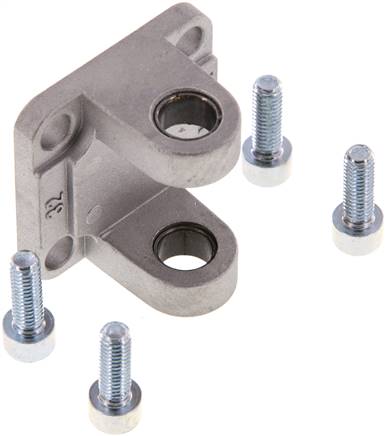

ISO 15552-Gabelschwenkbefestigung 32 mm, Aluminium mit Buchse
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminium mit Buchsefür Kolben Ø (mm)32A (mm)45B (mm)26Ø D (mm)10L (mm)142F (mm)22M (mm)45N (mm)32,5Gewicht75 g / Stk.

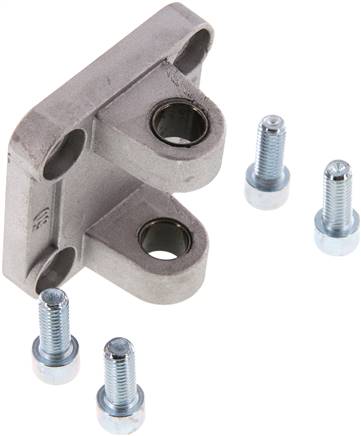

ISO 15552-Gabelschwenkbefestigung 50 mm, Aluminium mit Buchse
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminium mit Buchsefür Kolben Ø (mm)50A (mm)60B (mm)32Ø D (mm)12L (mm)170F (mm)27M (mm)65N (mm)46,5Gewicht185 g / Stk.

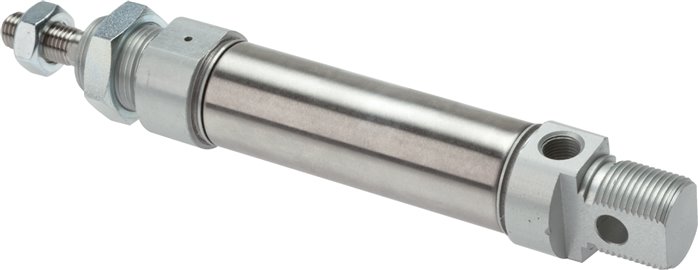

ISO 6432-Zylinder, einfachwirkend, Kolben 25mm, Hub 50mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)25Hub (mm)50AM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)30D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)140N (mm)12P (mm)68RG 1/8"CH (mm)9Gewicht290 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 50mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)50AusführungKolbenstange mit AußengewindeReparatursätzeNAD 50 REPA (mm)16AK (mm)22B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht700 g / Stk.

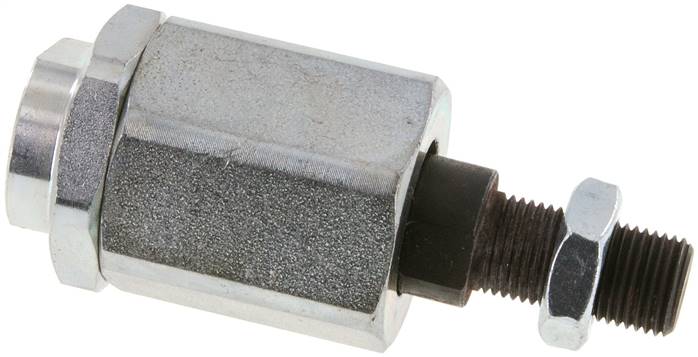

Flexokupplung M 16 x 1,5, Stahl verzinkt
FK50/63 Flexokupplung M 16 x 1,5, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)50 & 63AM 16 x 1,5B (mm)32D (mm)104,0SW1 (mm)27SW2 (mm)41Radialspiel (mm)2Gewicht600 g / Stk.

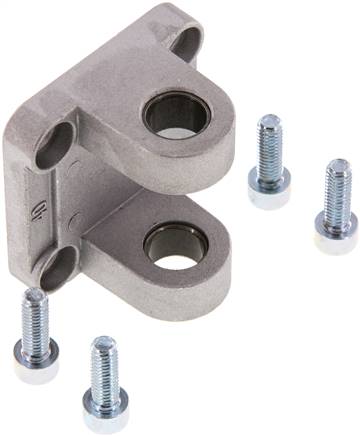

ISO 15552-Gabelschwenkbefestigung 40 mm, Aluminium mit Buchse
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminium mit Buchsefür Kolben Ø (mm)40A (mm)52B (mm)28Ø D (mm)12L (mm)160F (mm)25M (mm)52N (mm)38,0Gewicht105 g / Stk.
ISO 6432-Zylinder, doppeltwirkend, Kolben 25mm,Hub 250mm -Eco-Line
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)25Hub (mm)250AusführungStandardAM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)34,0D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)137N (mm)12P (mm)65RG 1/8"CH (mm)8Gewicht500 g / Stk.
ISO 6432-Zylinder, doppeltwirkend, Kolben 20mm,Hub 250mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)250AusführungStandardAM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht360 g / Stk.
Kolbenstangenloser Zylinder, Kolben Ø 25 mm, Hub 1200 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)1200AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 25/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 25 REPA (mm)100A1 (mm)67,5AF (mm)70AF1 (mm)19AM (mm)13B (mm)45DG 1/8 (8 tief)E (mm)131E1 (mm)66F (mm)100F1 (mm)35G (mm)50J (mm)3,5M (mm)20,0MF (mm)66NM 4 (7 tief)O (mm)4,5OP (mm)4,4S (mm)33,0TM 4 (9 tief)U (mm)42W (mm)53,0WF (mm)64Dämpfungsweg (mm)18Gewicht3,9 kg / Stk.

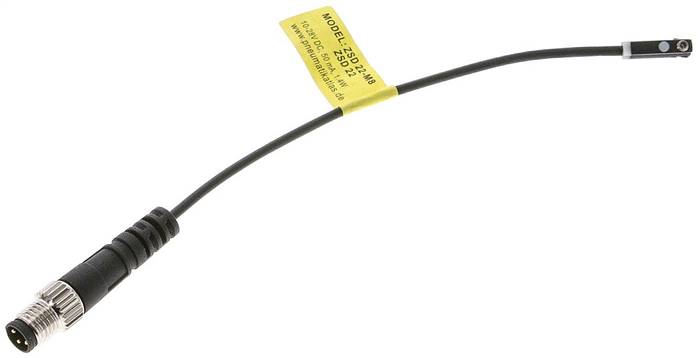

Zylinderschalter, 2-Leiter Solid-State Sensor, rote LED Typ ZSD 22-M8
Werkstoffe:Körper: Kunststoff, Schraube: MetallAnschlussleitung:PUR-Kabel (Reed-Schalter: PVC-Kabel)Schutzart:IP 67Temperaturbereich:-10°C bis +70°CHinweis:Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die Nut des Zylinders und Arretierung durch den Gewindestift.Verwendung:Universeller Einsatz für Zylinder mit durchgehender C-Nut, durchgehender und nicht durchgehender T-Nut (5 mm) und mit optionalem Spannband auch Rundzylinder Ø 8 - 63 mm.Vorteile:•kein Befestigungsmaterial notwendig für Zylinder mit C-Nut & T-Nut (5 mm), •ein Schalter passend für viele Produkte der meisten asiatischen Fabrikate (z.B. SMC), •mit beiliegendem Adapter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo), •mit optionalem Spannband für Rundzylinder einsetzbarWeitere Eigenschaften:Ausführung2-Leiter Solid-State Sensor, rote LEDBetriebsspannung10 - 28 V DCSchaltungSchließermax. Schaltstrom/ Leistung50 mA/1,4 WAnschlussleitung0,15 mtr., 2 x 0,1 mm² mit M 8-Stecker (3-polig)Gewicht15 g / Stk.
