Sofort verfügbar
-10% Code ZB10
Gelenkkopf, Außengewinde M 12, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021Weitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)80 & 100AM 12B (mm)16C (mm)12,00D (mm)12D2 (mm)32H (mm)54L (mm)70GL (mm)32Gewicht95 g / Stk.
Sofort verfügbar
-10% Code ZB10
Laschenschwenkbefestigung für Kompaktzylinder 12 & 16 mm
Werkstoffe:AluminiumLieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)16A (mm)27B (mm)18C (mm)12E (mm)4,5FM 4 x 16G (mm)16H (mm)10I (mm)6K (mm)6Gewicht13 g / Stk.
Sofort verfügbar
-10% Code ZB10
Gabelkopf mit Bolzen M 20 x 1,5, Stahl verzinkt
*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)80 & 100AM 20 x 1,5B (mm)40C (mm)80D (mm)51E (mm)20F (mm)105G (mm)40H (mm)20Gewicht700 g / Stk.
Sofort verfügbar
-10% Code ZB10
SFSBS 25/25 ISO 21287-Zylinder, einfachw., Kolben 25mm, Hub 25mm
Kompaktzylinder, ISO 21287, einfachw., IG, eingef., Magnet, Kolben-Ø 25, Hub 25, M5, Arbeitsdr. max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø25 mmHub25 mmAnschlussM5KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM6x1,0KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite415. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 415 (siehe Downloads).
Sofort verfügbar
-10% Code ZB10
ISO 15552-Zylinder, Kolben 32mm, Hub 400mm, ECO
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 400, G 1/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.4 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø32 mmHub400 mmAnschlussG 1/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM10x1,25Kolbenstangen-Ø12 mmKolbenstangengewindeM10x1,25KolbenPOMDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).
Sofort verfügbar
-10% Code ZB10
ISO 15552-Gabelschwenkbefestigung 100 mm, Aluminium mit Buchse
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminium mit Buchsefür Kolben Ø (mm)100A (mm)110B (mm)60Ø D (mm)20L (mm)230F (mm)41M (mm)115N (mm)89,0Gewicht750 g / Stk.
Sofort verfügbar
-10% Code ZB10
Gabelkopf, mit Bolzen, Außengewinde M 10, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:für Kolben Ø (mm)50 & 63AM 10B (mm)20C (mm)57D (mm)27E (mm)10F (mm)69G (mm)20H (mm)10GL (mm)25Gewicht90 g / Stk.
Sofort verfügbar
-10% Code ZB10
Schwenkbefestigung für Rundzylinder, Ø 50 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Schwenkbefestigung mit 2 Stk. GewindebolzenWeitere Eigenschaften:für Kolben Ø (mm)50D1 (mm)14D2 (mm)23A (mm)9A1 (mm)45G (mm)30N1 (mm)34N2 (mm)54R1 (mm)14S (mm)6B1 (mm)36B2 (mm)74,1B3 (mm)57,1Gewicht400 g / Stk.
Sofort verfügbar
-10% Code ZB10
ISO 15552-Gabelschwenkbefestigung 80 mm, Aluminium mit Buchse
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminium mit Buchsefür Kolben Ø (mm)80A (mm)90B (mm)50Ø D (mm)16L (mm)210F (mm)36M (mm)95N (mm)72,0Gewicht490 g / Stk.
Sofort verfügbar
-10% Code ZB10
Gabelschwenkbefestigung für Kompaktzylinder 40 mm
Werkstoffe:AluminiumLieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)40A (mm)58B (mm)42C (mm)12,5E (mm)28F (mm)52G (mm)6,6HM 6 x 20I (mm)5,5K (mm)9L (mm)25M (mm)14N (mm)12Gewicht100 g / Stk.
Sofort verfügbar
-10% Code ZB10
Gelenkkopf, Außengewinde M 8, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021Weitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)32 & 40AM 8B (mm)12C (mm)9,00D (mm)8D2 (mm)24H (mm)42L (mm)54GL (mm)25Gewicht37 g / Stk.
Sofort verfügbar
-10% Code ZB10

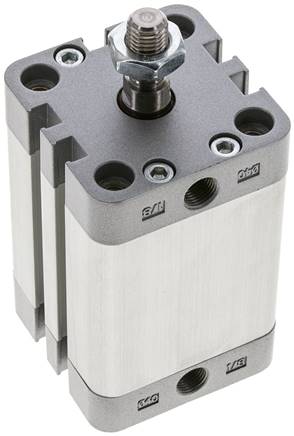

SFS 40/40 ISO 21287-Zylinder, doppeltw., Kolben 40mm, Hub 40mm
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 40, Hub 40, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø40 mmHub40 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM8x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite408. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 408 (siehe Downloads).
Sofort verfügbar
-10% Code ZB10

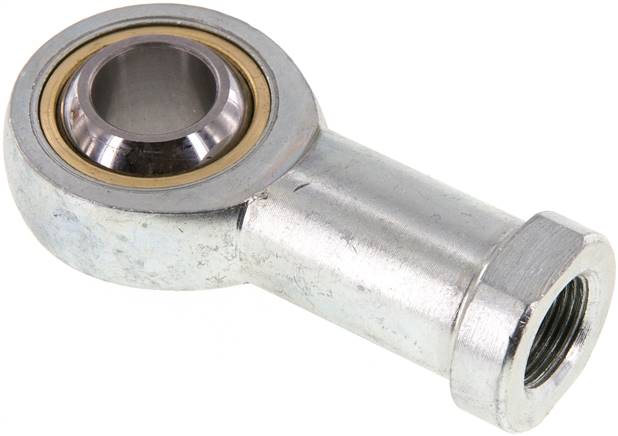

Gelenkkopf, M 20 x 1,5, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021*abweichend von NormWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)80 & 100AM 20 x 1,5B (mm)25C (mm)18,0D (mm)20D2 (mm)50L (mm)33H (mm)77Gewicht390 g / Stk.
Sofort verfügbar
-10% Code ZB10
ISO 15552-Flanschbefestigung 100 mm, Stahl verzinkt
Lieferumfang:1 Flanschplatte, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)100Ø B (mm)14D (mm)16L (mm)205M (mm)115N (mm)89,0T (mm)150TM (mm)75U (mm)170Gewicht1,9 kg / Stk.
Sofort verfügbar
-10% Code ZB10
ISO 15552-Zylinder, Kolben 80mm, Hub 400mm, ECO
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 80, Hub 400, G 3/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.2 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø80 mmHub400 mmAnschlussG 3/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM20x1,5Kolbenstangen-Ø25 mmKolbenstangengewindeM20x1,5KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).
Sofort verfügbar
-10% Code ZB10
Rückschlagklappe G 2", PN 10, Messing, metallisch dichtend
Werkstoffe:Gehäuse: Messing, Dichtung: NBR (bei weichdichtender Ausführung)Temperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, nicht aggressive, flüssige Medien, MineralöleAchtung:Nur für flüssige Medien geeignet. Klappe schließt durch Schwerkraft, daher nur horizontaler Einbau möglich!Weitere Eigenschaften:Ausführungmetallisch dichtendGG 2"L (mm)94H (mm)100PN (bar)10Gewicht1,2 kg / Stk.
Sofort verfügbar
-10% Code ZB10
ISO 15552-Flanschbefestigung 80 mm, Stahl verzinkt
Lieferumfang:1 Flanschplatte, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)80Ø B (mm)12D (mm)16L (mm)190M (mm)95N (mm)72,0T (mm)126TM (mm)63U (mm)150Gewicht1,4 kg / Stk.
Sofort verfügbar
-10% Code ZB10
Rundzylinder, Kolben 40 mm, Hub 400 mm, Typ DSWPVM 40/400
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)40Hub (mm)400Ausführungeinstellbare EndlagendämpfungA1 (mm)24B1 (mm)8B2 (mm)42D1 (mm)50D2 (mm)16D3M 38 x 1,5D4 (mm)46D5 (mm)38D6 (mm)41,6D7M 10 x 1E1G 1/4"K1M 12L1 (mm)172L2 (mm)57L3 (mm)87L4 (mm)35L5 (mm)16SW (mm)12W1 (mm)45Gewicht1,8 kg / Stk.
Sofort verfügbar
-10% Code ZB10
ISO 15552-Gabelschwenkbefestigung 50 mm, Aluminium mit Buchse
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:WerkstoffAluminium mit Buchsefür Kolben Ø (mm)50A (mm)60B (mm)32Ø D (mm)12L (mm)170F (mm)27M (mm)65N (mm)46,5Gewicht185 g / Stk.
Sofort verfügbar
-10% Code ZB10
Fußbefestigung für Kompaktzylinder 25 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Befestigungswinkel inkl. 2 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)25B (mm)5,4C (mm)26D (mm)40E (mm)17,00F (mm)23,0G (mm)26,0H (mm)6,6I (mm)17K (mm)22,0L (mm)4Gewicht42 g / Stk.
Sofort verfügbar
-10% Code ZB10
Fußbefestigung für Kompaktzylinder 20 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Befestigungswinkel inkl. 2 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)20B (mm)5,4C (mm)22D (mm)36E (mm)16,00F (mm)22,0G (mm)22,0H (mm)6,6I (mm)16K (mm)22,0L (mm)4Gewicht36 g / Stk.
Sofort verfügbar
-10% Code ZB10
Gabelschwenkbefestigung für Kompaktzylinder 80 mm
Werkstoffe:AluminiumLieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)80A (mm)102B (mm)82C (mm)15,0E (mm)50F (mm)90G (mm)11,0HM 10 x 30I (mm)10,0K (mm)13L (mm)36M (mm)23N (mm)16Gewicht410 g / Stk.
Sofort verfügbar
-10% Code ZB10
Flanschbefestigung f. Kompaktzylinder 80 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Flanschplatte inkl. 4 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)80A (mm)107B (mm)63C (mm)82D (mm)160E (mm)135FM 10 x 25G (mm)15H (mm)10,6I (mm)12,0K (mm)11,0L (mm)18M (mm)23Gewicht1,8 kg / Stk.
Sofort verfügbar
-10% Code ZB10
Gelenkkopf, M 6, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021*abweichend von NormWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)12 & 16AM 6B (mm)9C (mm)6,75D (mm)6D2 (mm)20L (mm)12H (mm)30Gewicht25 g / Stk.
