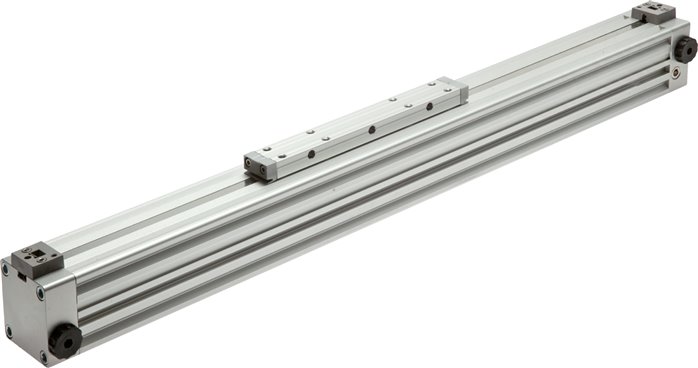

Kolbenstangenloser Zylinder, Kolben Ø 40 mm, Hub 700 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)700AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 40/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 40 REPA (mm)150A1 (mm)95,0AF (mm)140AF1 (mm)50AM (mm)22B (mm)70DG 1/4 (12 tief)E (mm)220E1 (mm)110F (mm)180F1 (mm)70G (mm)90J (mm)5,0M (mm)33,0MF (mm)97NM 6 (10 tief)O (mm)7,0OP (mm)6,8S (mm)51,0TM 6 (12 tief)U (mm)63W (mm)79,0WF (mm)95Dämpfungsweg (mm)34Gewicht6 kg / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 20mm, Hub 15mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)15AusführungStandardReparatursätzeNAD 20 REPA (mm)10AF (mm)10B (mm)9BG (mm)19,5CH (mm)9E (mm)36,0GM 5KFM 6LA (mm)4,5RTM 5TG (mm)22,0WH (mm)6ZA (mm)37ZB (mm)43ZC (mm)22Gewicht160 g / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 35mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)32Hub (mm)35ReparatursätzeSQ 32 REPA (mm)40,0B (mm)33,0C (mm)13D (mm)16E (mm)45F (mm)7,5GG 1/8"HM 8J (mm)4,5K (mm)14L (mm)7,0M (mm)34N (mm)5,5O (mm)9 (7 tief)Q (mm)10,5Gewicht320 g / Stk.

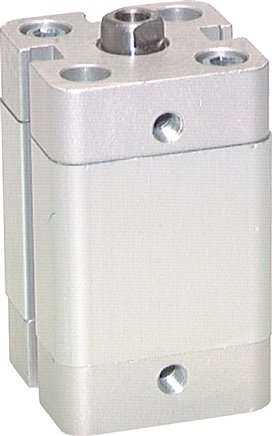

Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 5mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)5AusführungStandardReparatursätzeNXD 100 REPA (mm)124B (mm)25C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 12J (mm)66,5L (mm)0MG 1/4"N (mm)10,5O (mm)19,25P (mm)103Q (mm)20T (mm)22U (mm)8,5Z (mm)10,0Gewicht2,3 kg / Stk.
ISO 21287-Zylinder, einfachw., Kolben 40mm, Hub 5mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)5Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 40 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KFM 8LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29

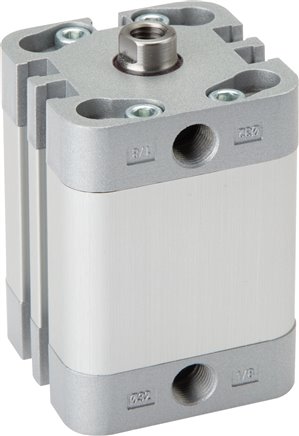

ISO 21287-Zylinder, einfachw., Kolben 40mm, Hub 25mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)25Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 40 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KFM 8LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29

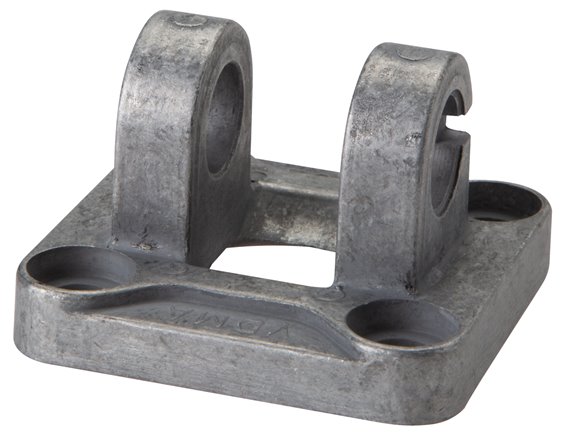

ISO 15552-Gabelschwenkbefestigung 160 mm, Aluminium
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TE und TF verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)160A (mm)122B (mm)43Ø D (mm)35E (mm)18,0F (mm)55H (mm)20L (mm)315M (mm)180N (mm)140,0R (mm)46Gewicht2 kg / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 15mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)15AusführungStandardReparatursätzeNXD 100 REPA (mm)124B (mm)25C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 12J (mm)66,5L (mm)0MG 1/4"N (mm)10,5O (mm)19,25P (mm)103Q (mm)20T (mm)22U (mm)8,5Z (mm)10,0Gewicht2,5 kg / Stk.

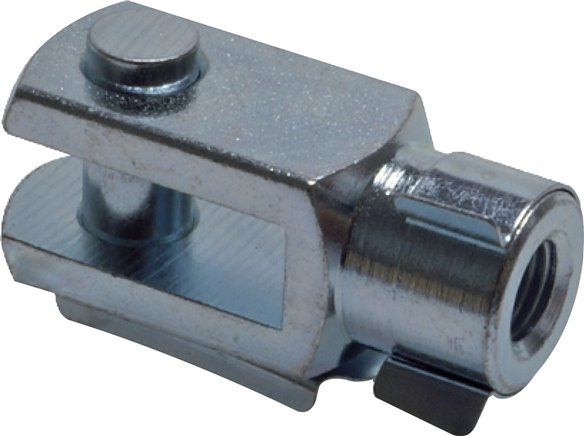

Gabelkopf mit Bolzen M 42 x 2, Stahl verzinkt
*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)250AM 42 x 2B (mm)84C (mm)168D (mm)104E (mm)42F (mm)232G (mm)85H (mm)42Gewicht7 kg / Stk.

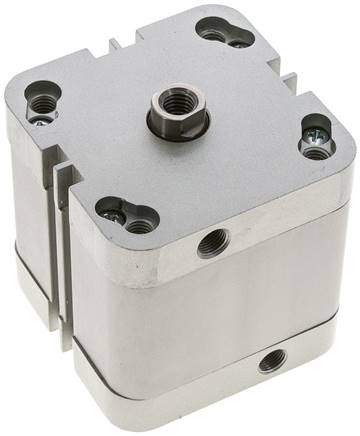

ISO 21287-Zylinder, doppeltw., Kolben 63mm, Hub 30mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)30AusführungStandardReparatursätzeNAD 63 REPA (mm)16AF (mm)16B (mm)12BG (mm)13,8CH (mm)13E (mm)77,0GG 1/8"KFM 10KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)56,5WH (mm)8ZA (mm)49ZB (mm)57ZC (mm)34Gewicht800 g / Stk.

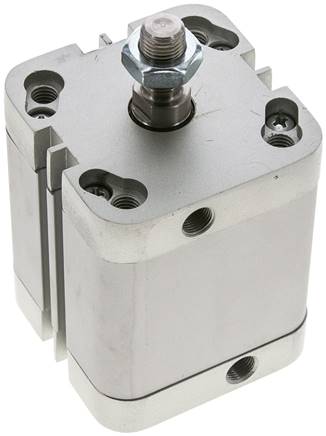

ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 40mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)40AusführungKolbenstange mit AußengewindeReparatursätzeNAD 50 REPA (mm)16AK (mm)22B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht650 g / Stk.

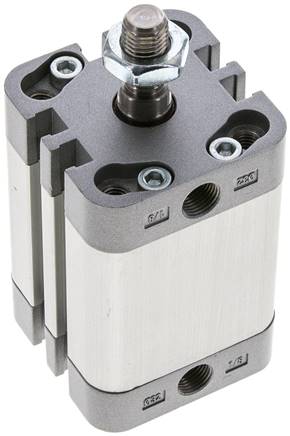

ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 30mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)30AusführungKolbenstange mit AußengewindeReparatursätzeNAD 32 REPA (mm)12AK (mm)19B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KKM 10 x 1,25LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht350 g / Stk.
ISO 15552-Gabelschwenkbefestigung 125 mm, Aluminium
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TE und TF verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)125A (mm)97B (mm)37Ø D (mm)30E (mm)14,0F (mm)50H (mm)20L (mm)275M (mm)140N (mm)110,0R (mm)42Gewicht1,1 kg / Stk.

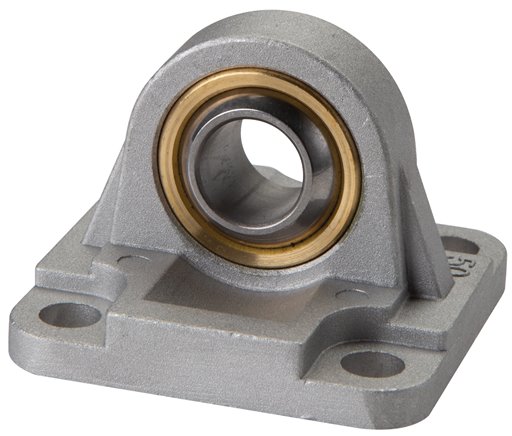

ISO15552-Laschenschwenkbefestigung (sphär) 125mm Stahl brüniert
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TQ verwenden!Weitere Eigenschaften:WerkstoffStahl brüniertfür Kolben Ø (mm)125A (mm)37B (mm)25,0Ø D (mm)30F (mm)50L (mm)275M (mm)140N (mm)110,0Gewicht3 kg / Stk.

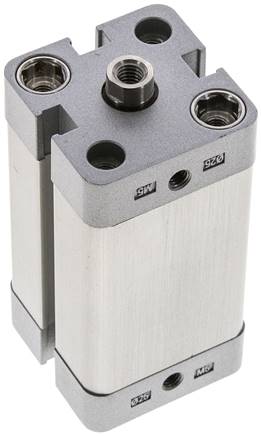

ISO 21287-Zylinder, doppeltw., Kolben 25mm, Hub 40mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)40AusführungStandardReparatursätzeNAD 25 REPA (mm)10AF (mm)10B (mm)9BG (mm)19,5CH (mm)9E (mm)40,0GM 5KFM 6LA (mm)4,5RTM 5TG (mm)26,0WH (mm)6ZA (mm)39ZB (mm)45ZC (mm)24Gewicht270 g / Stk.

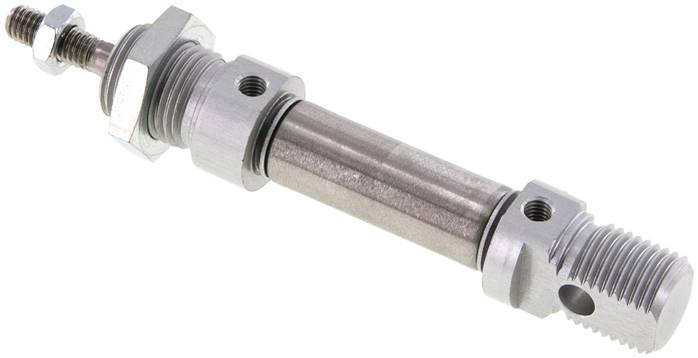

ISO 6432-Zylinder, doppeltwirkend, Kolben 12mm,Hub 10mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)12Hub (mm)10AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)75K (mm)22L (mm)18M (mm)104N (mm)9P (mm)48RM 5CH (mm)5Gewicht70 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 150mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)150AusführungStandardReparatursätzeNAD 80 REPA (mm)20AF (mm)20B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht2,3 kg / Stk.
ISO15552-Laschenschwenkbefestigung (sphär) 125mm Aluminium
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TQ verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)125A (mm)37B (mm)25,0Ø D (mm)30F (mm)50L (mm)275M (mm)140N (mm)110,0Gewicht1,6 kg / Stk.
Kolbenstangenloser Zylinder, Kolben Ø 63 mm, Hub 100 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)100AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 63/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 63 REPA (mm)215A1 (mm)125,0AF (mm)230AF1 (mm)70AM (mm)40B (mm)105DG 3/8 (12 tief)E (mm)333E1 (mm)153F (mm)280F1 (mm)100G (mm)140J (mm)8,0M (mm)54,0MF (mm)136NM 8 (15 tief)O (mm)9,0OP (mm)8,8S (mm)78,0TM 8 (12 tief)U (mm)93W (mm)113,5WF (mm)134Dämpfungsweg (mm)49
Rundzylinder, Kolben 40 mm, Hub 400 mm, Typ DSWPVM 40/400
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)40Hub (mm)400Ausführungeinstellbare EndlagendämpfungA1 (mm)24B1 (mm)8B2 (mm)42D1 (mm)50D2 (mm)16D3M 38 x 1,5D4 (mm)46D5 (mm)38D6 (mm)41,6D7M 10 x 1E1G 1/4"K1M 12L1 (mm)172L2 (mm)57L3 (mm)87L4 (mm)35L5 (mm)16SW (mm)12W1 (mm)45Gewicht1,8 kg / Stk.

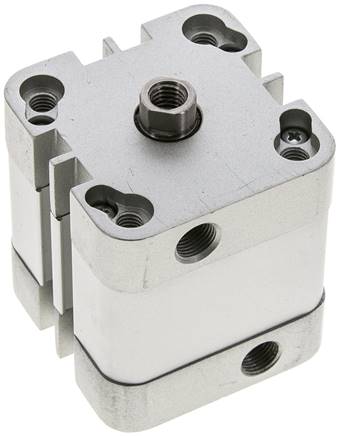

ISO 21287-Zylinder, doppeltw., Kolben 40mm, Hub 15mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)15AusführungStandardReparatursätzeNAD 40 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KFM 8KKM 10 x 1,25LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29Gewicht340 g / Stk.

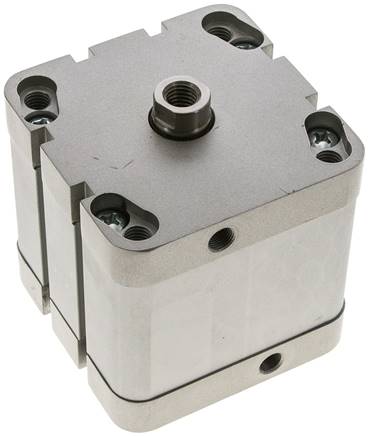

ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 40mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)40AusführungStandardReparatursätzeNAD 80 REPA (mm)20AF (mm)20B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht1,5 kg / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 125mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)125AusführungStandardReparatursätzeNAD 80 REPA (mm)20AF (mm)20B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht2,1 kg / Stk.

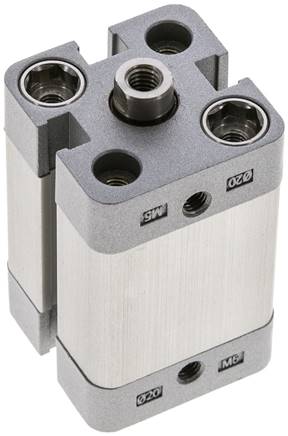

ISO 21287-Zylinder, doppeltw., Kolben 20mm, Hub 20mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)20AusführungStandardReparatursätzeNAD 20 REPA (mm)10AF (mm)10B (mm)9BG (mm)19,5CH (mm)9E (mm)36,0GM 5KFM 6LA (mm)4,5RTM 5TG (mm)22,0WH (mm)6ZA (mm)37ZB (mm)43ZC (mm)22Gewicht170 g / Stk.
