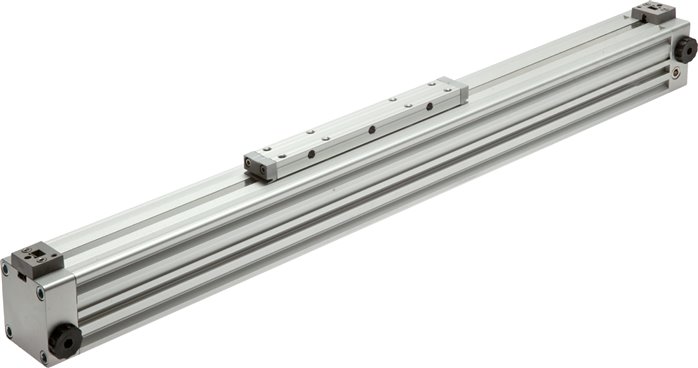

Kolbenstangenloser Zylinder, Kolben Ø 18 mm, Hub 400 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)18Hub (mm)400AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 18/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 18 REPA (mm)80A1 (mm)57,5AF (mm)50AF1 (mm)15AM (mm)10B (mm)35DM 5 (6 tief)E (mm)103E1 (mm)58F (mm)75F1 (mm)30J (mm)3,0M (mm)15,5MF (mm)50NM 3 (7 tief)O (mm)3,5OP (mm)3,4S (mm)23,5TM 3 (7 tief)U (mm)30W (mm)39,0WF (mm)48Dämpfungsweg (mm)15Gewicht950 g / Stk.

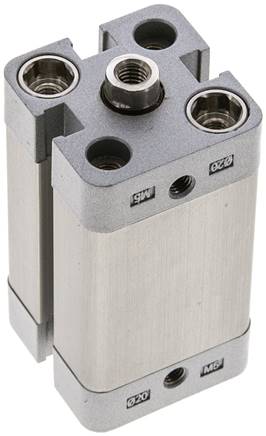

ISO 21287-Zylinder, doppeltw., Kolben 20mm, Hub 30mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)30AusführungStandardReparatursätzeNAD 20 REPA (mm)10AF (mm)10B (mm)9BG (mm)19,5CH (mm)9E (mm)36,0GM 5KFM 6LA (mm)4,5RTM 5TG (mm)22,0WH (mm)6ZA (mm)37ZB (mm)43ZC (mm)22Gewicht195 g / Stk.

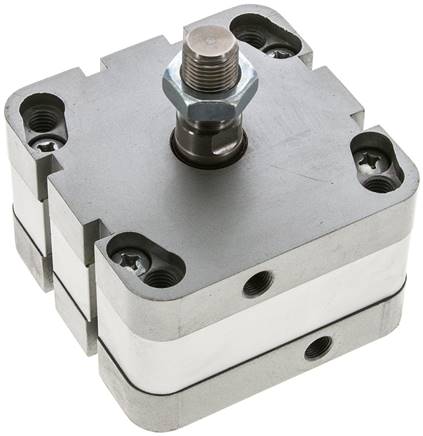

ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 5mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)5AusführungKolbenstange mit AußengewindeReparatursätzeNAD 80 REPA (mm)20AK (mm)28B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KKM 16 x 1,5LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht1,2 kg / Stk.

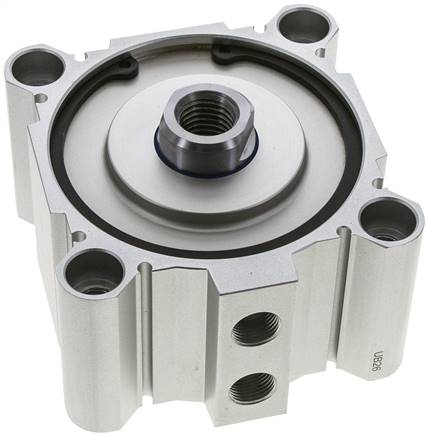

Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 5mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)100Hub (mm)5ReparatursätzeSQ 100 REPA (mm)75,0B (mm)63,0C (mm)27D (mm)30E (mm)117F (mm)13,0GG 3/8"HM 20J (mm)6,5K (mm)27L (mm)12,0M (mm)94N (mm)11,0O (mm)17,5 (13,5 tief)Q (mm)23,0Gewicht2 kg / Stk.

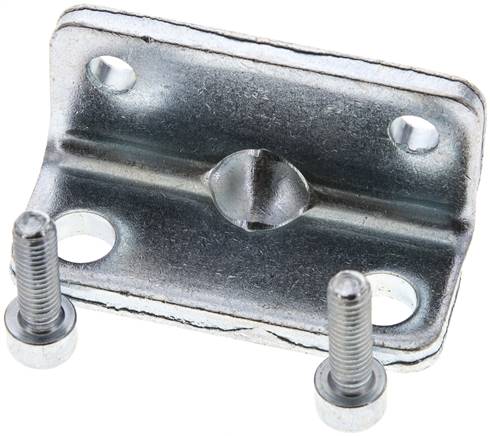

Fußbefestigung für Kompaktzylinder 40 mm
Werkstoffe:Stahl verzinktLieferumfang:1 Stk. Befestigungswinkel inkl. 2 Befestigungsschrauben*Die Zylinder NXD & NXE Ø 12 bis 25 besitzen nur ein Befestigungsloch. Wir raten daher von einer Verwendung dieser Fußbefestigungen für diese Abmessungen ab.Weitere Eigenschaften:für Kolben Ø (mm)40A (mm)5B (mm)6,6C (mm)42D (mm)60E (mm)21,5F (mm)29,5GM 6 x 20H (mm)9,0I (mm)20K (mm)28,0L (mm)5Gewicht105 g / Stk.

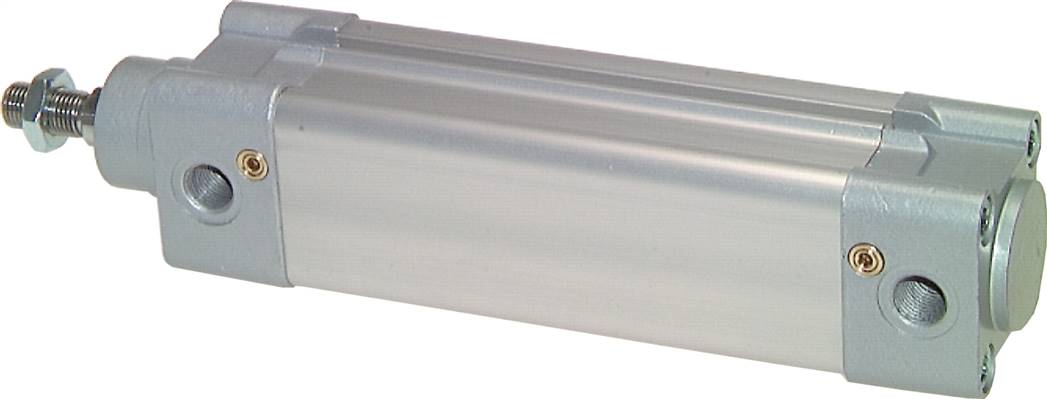

ISO 15552-Zylinder, Kolben 125mm, Hub 700mm
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)125Hub (mm)700ReparatursätzeXL 125 REPAM 27 x 2B (mm)32C (mm)60D (mm)46,0F (mm)54G (mm)65H (mm)225IG 1/2"K (mm)6M (mm)137,5N (mm)110,0CH (mm)27RTM 12Gewicht19 kg / Stk.

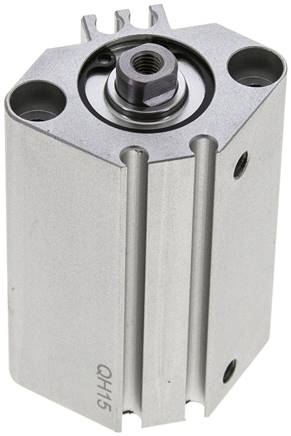

Kompaktzylinder, doppeltwirkend, Kolben 20mm, Hub 35mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)20Hub (mm)35ReparatursätzeSQ 20 REPA (mm)36,0B (mm)31,5C (mm)7D (mm)10E (mm)47F (mm)5,5GM 5HM 5K (mm)8L (mm)4,5M (mm)36N (mm)5,5O (mm)9 (7 tief)Q (mm)10,5S (mm)35,5U (mm)18V (mm)36Gewicht190 g / Stk.

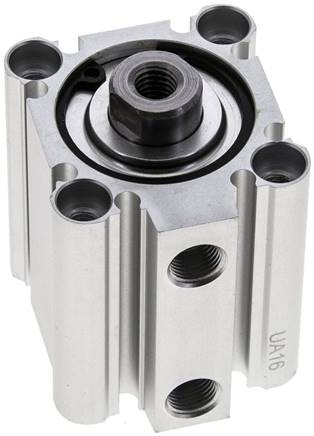

Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 20mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)32Hub (mm)20ReparatursätzeSQ 32 REPA (mm)40,0B (mm)33,0C (mm)13D (mm)16E (mm)45F (mm)7,5GG 1/8"HM 8J (mm)4,5K (mm)14L (mm)7,0M (mm)34N (mm)5,5O (mm)9 (7 tief)Q (mm)10,5Gewicht270 g / Stk.

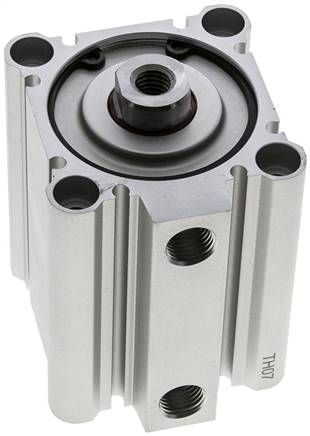

Kompaktzylinder, doppeltwirkend, Kolben 50mm, Hub 40mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)50Hub (mm)40ReparatursätzeSQ 50 REPA (mm)48,5B (mm)40,5C (mm)15D (mm)20E (mm)64F (mm)10,5GG 1/4"HM 10J (mm)7,0K (mm)17L (mm)8,0M (mm)50N (mm)6,6O (mm)11 (8 tief)Q (mm)10,5Gewicht700 g / Stk.

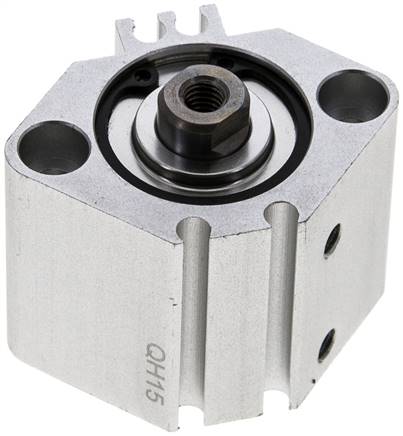

Kompaktzylinder, doppeltwirkend, Kolben 25mm, Hub 5mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)25Hub (mm)5ReparatursätzeSQ 25 REPA (mm)37,5B (mm)32,5C (mm)12D (mm)12E (mm)52F (mm)5,5GM 5HM 6K (mm)10L (mm)5,0M (mm)40N (mm)5,5O (mm)9 (7 tief)Q (mm)11,0S (mm)40,5U (mm)21V (mm)40Gewicht140 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 15mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)15AusführungStandardReparatursätzeNAD 100 REPA (mm)25AF (mm)20B (mm)12BG (mm)19,5CH (mm)21E (mm)113,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)89,0WH (mm)10ZA (mm)67ZB (mm)77ZC (mm)46Gewicht2 kg / Stk.

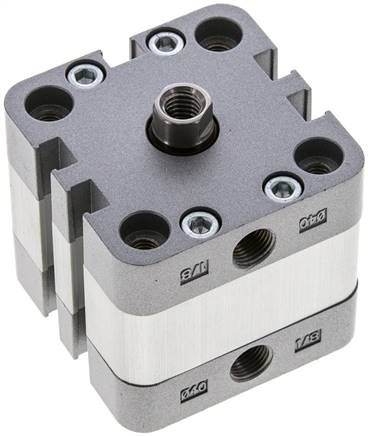

ISO 21287-Zylinder, doppeltw., Kolben 40mm, Hub 5mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)5AusführungStandardReparatursätzeNAD 40 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KFM 8KKM 10 x 1,25LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29Gewicht310 g / Stk.

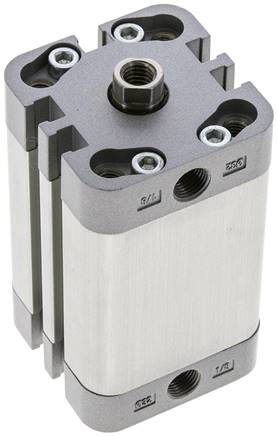

ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 40mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)40AusführungStandardReparatursätzeNAD 32 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KFM 8LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht360 g / Stk.

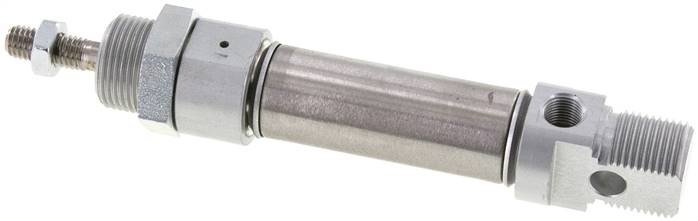

ISO 6432-Zylinder, einfachwirkend, Kolben 20mm, Hub 25mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)20Hub (mm)25AM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht190 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 25mm, Hub 60mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)60AusführungKolbenstange mit AußengewindeReparatursätzeNAD 25 REPA (mm)10AK (mm)16B (mm)9BG (mm)19,5CH (mm)9E (mm)40,0GM 5KFM 6KKM 8LA (mm)4,5RTM 5TG (mm)26,0WH (mm)6ZA (mm)39ZB (mm)45ZC (mm)24Gewicht270 g / Stk.
ISO 21287-Zylinder, einfachw., Kolben 50mm, Hub 20mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)20Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht600 g / Stk.

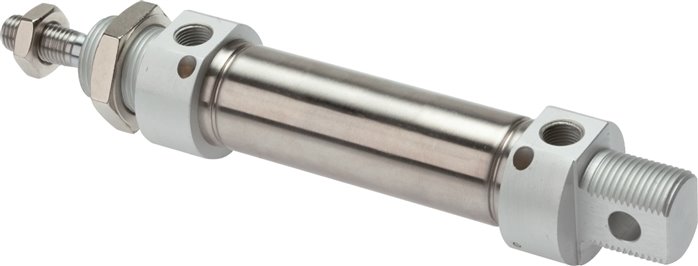

ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 125mm -Eco-Line, einstellbare Endlagendämpfung
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)125Ausführungeinstellbare EndlagendämpfungAM 6A1 (mm)6BM 16 x 1,5C (mm)21,8D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)17M (mm)111N (mm)9P (mm)56RM 5CH (mm)5Gewicht175 g / Stk.

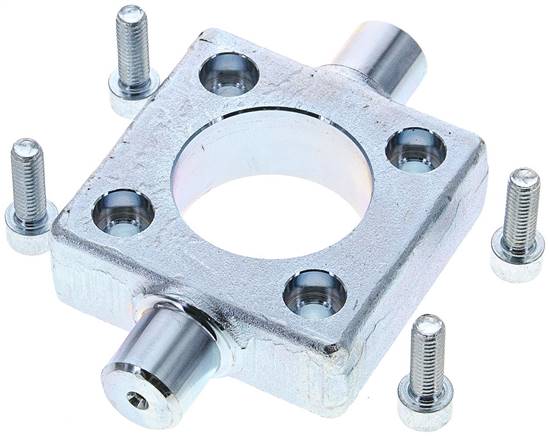

ISO 15552-Flanschschwenkbefestigung 40 mm, Stahl verzinkt
Verwendung:für alle ISO 15552-ZylinderLieferumfang:1 Stk. Schwenkbefestigung inkl. BefestigungsschraubenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)40A (mm)63Ø D (mm)16E (mm)16G (mm)19M (mm)59N (mm)38,0QA (mm)20,5QB (mm)144,5Gewicht390 g / Stk.

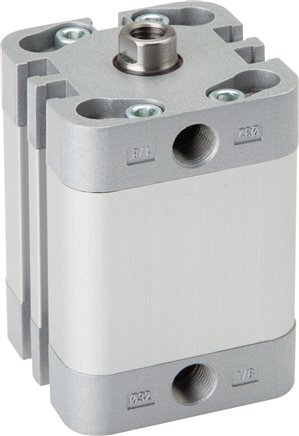

ISO 21287-Zylinder, einfachw., Kolben 50mm, Hub 15mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)15Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht500 g / Stk.

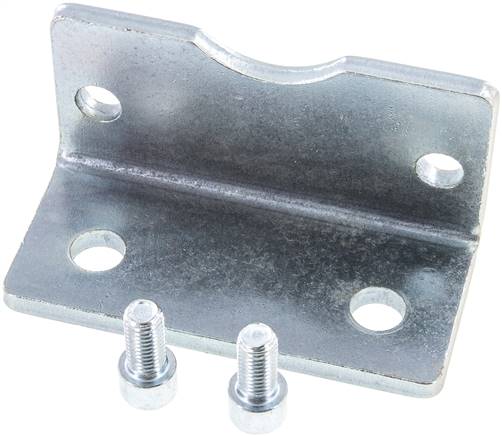

ISO 15552-Fußwinkel 125 mm, Stahl verzinkt
Lieferumfang:1 Befestigungswinkel, inkl. 2 BefestigungsschraubenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)125AA (mm)90D (mm)16FA (mm)90G (mm)8HH (mm)70L3 (mm)250L5 (mm)324M (mm)140N (mm)110,0Q (mm)25Gewicht1,1 kg / Stk.

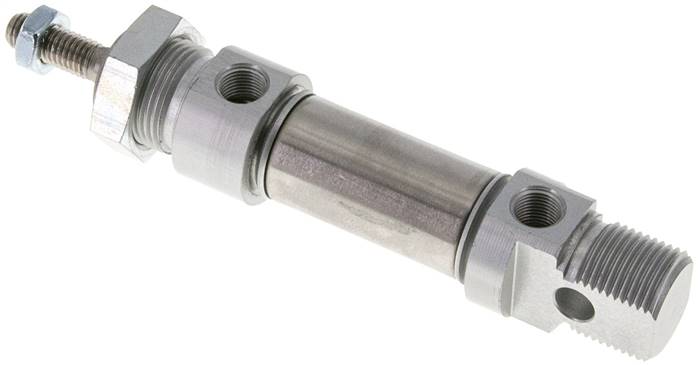

ISO 6432-Zylinder, doppeltwirkend, Kolben 20mm,Hub 10mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)10AusführungStandardAM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht180 g / Stk.

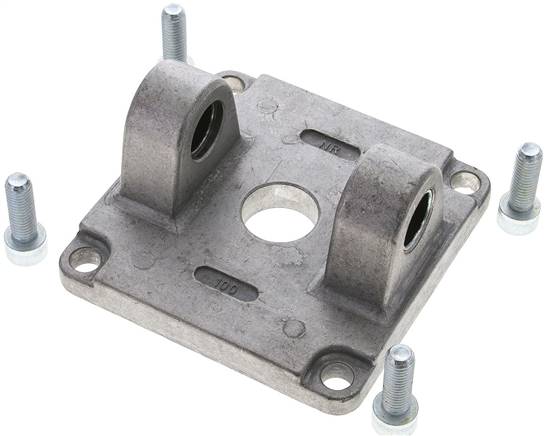

Gabelschwenkbefestigung für Kompaktzylinder 100 mm
Werkstoffe:AluminiumLieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenWeitere Eigenschaften:für Kolben Ø (mm)100A (mm)123B (mm)103C (mm)20,0E (mm)60F (mm)110G (mm)11,0HM 10 x 30I (mm)10,0K (mm)15L (mm)41M (mm)28N (mm)20Gewicht750 g / Stk.

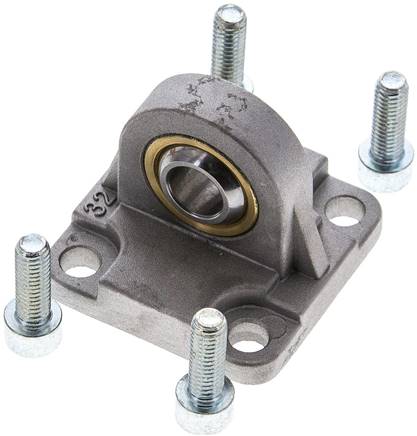

ISO15552-Laschenschwenkbefestigung (sphär) 32mm Aluminium
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TQ verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)32A (mm)14B (mm)10,5Ø D (mm)10F (mm)22L (mm)142M (mm)45N (mm)32,5Gewicht100 g / Stk.
