Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 90mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)90AusführungStandardReparatursätzeNXD 100 REPA (mm)124B (mm)25C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 12J (mm)66,5L (mm)0MG 1/4"N (mm)10,5O (mm)19,25P (mm)103Q (mm)20T (mm)22U (mm)8,5Z (mm)10,0
Kolbenstangenloser Zylinder, Kolben Ø 32 mm, Hub 1200 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)1200AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 32/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 32 REPA (mm)120A1 (mm)77,5AF (mm)100AF1 (mm)35AM (mm)16B (mm)55DG 1/8 (8 tief)E (mm)171E1 (mm)86F (mm)140F1 (mm)55G (mm)70J (mm)4,5M (mm)25,0MF (mm)80NM 5 (9 tief)O (mm)5,5OP (mm)5,3S (mm)41,0TM 5 (10 tief)U (mm)52W (mm)65,0WF (mm)78Dämpfungsweg (mm)24Gewicht6 kg / Stk.
ISO 21287-Zylinder, einfachw., Kolben 20mm, Hub 10mm, in Ruhestellung ausgefahren (AG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)10Ausführungin Ruhestellung ausgefahren, Kolbenstange mit AußengewindeReparatursätzeNAD 20 REPA (mm)10AK (mm)16B (mm)9BG (mm)19,5CH (mm)9E (mm)36,0GM 5KKM 8LA (mm)4,5RTM 5TG (mm)22,0WH (mm)6ZA (mm)37ZB (mm)43ZC (mm)22Gewicht160 g / Stk.

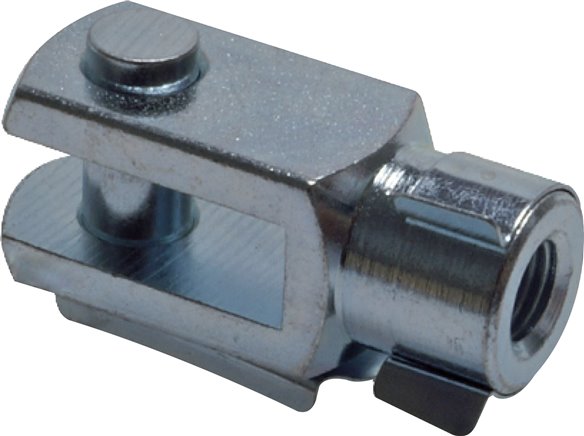

Gabelkopf mit Bolzen M 36 x 2, Stahl verzinkt
*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)160 & 200AM 36 x 2B (mm)72C (mm)144D (mm)84E (mm)35F (mm)188G (mm)70H (mm)35Gewicht3,7 kg / Stk.

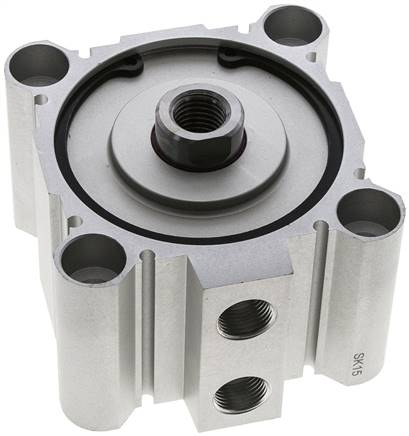

Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 10mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)80Hub (mm)10ReparatursätzeSQ 80 REPA (mm)63,5B (mm)53,5C (mm)21D (mm)25E (mm)98F (mm)12,5GG 3/8"HM 16J (mm)6,0K (mm)22L (mm)10,0M (mm)77N (mm)11,0O (mm)17,5 (13,5 tief)Q (mm)16,0Gewicht1,2 kg / Stk.

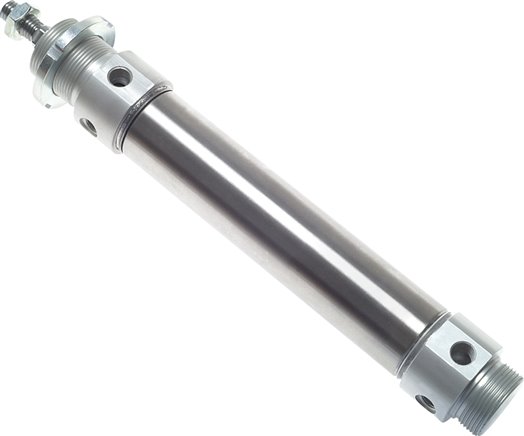

Rundzylinder, Kolben 50 mm, Hub 100 mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)50Hub (mm)100AusführungStandardA1 (mm)32B1 (mm)9B2 (mm)53D1 (mm)58D2 (mm)20D3M 45 x 1,5D4 (mm)57D5 (mm)45D6 (mm)52,4D7M 12 x 1,5E1G 1/4"K1M 16L1 (mm)188L2 (mm)62L3 (mm)96L4 (mm)38L5 (mm)18SW (mm)16W1 (mm)50Gewicht1,7 kg / Stk.

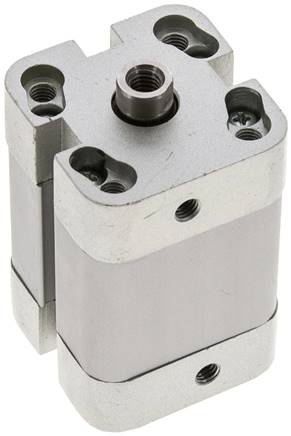

ISO 21287-Zylinder, doppeltw., Kolben 25mm, Hub 20mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)20AusführungStandardReparatursätzeNAD 25 REPA (mm)10AF (mm)10B (mm)9BG (mm)19,5CH (mm)9E (mm)40,0GM 5KFM 6LA (mm)4,5RTM 5TG (mm)26,0WH (mm)6ZA (mm)39ZB (mm)45ZC (mm)24Gewicht175 g / Stk.

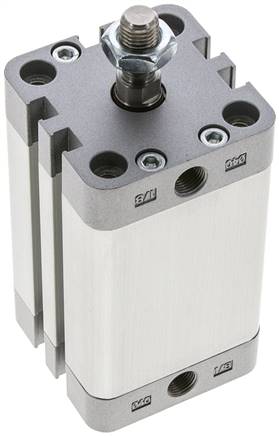

ISO 21287-Zylinder, doppeltw., Kolben 40mm, Hub 50mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)50AusführungKolbenstange mit AußengewindeReparatursätzeNAD 40 REPA (mm)12AK (mm)19B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KKM 10 x 1,25LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29Gewicht470 g / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 15mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)15AusführungStandardReparatursätzeNXD 80 REPA (mm)100B (mm)20C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 10J (mm)56,0L (mm)0MG 1/8"N (mm)8,5O (mm)16,00P (mm)82Q (mm)15T (mm)17U (mm)8,5Z (mm)8,0Gewicht1,4 kg / Stk.

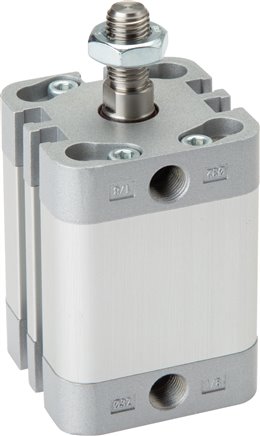

ISO 21287-Zylinder, einfachw., Kolben 40mm, Hub 20mm, in Ruhestellung ausgefahren (AG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)20Ausführungin Ruhestellung ausgefahren, Kolbenstange mit AußengewindeReparatursätzeNAD 40 REPA (mm)12AK (mm)19B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KKM 10 x 1,25LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29Gewicht380 g / Stk.

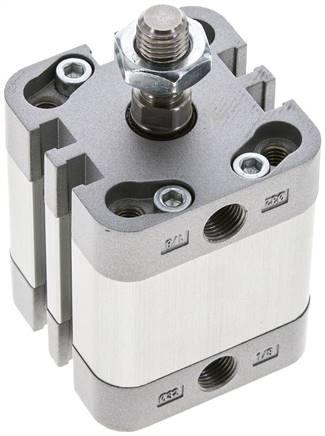

ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 15mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)15AusführungKolbenstange mit AußengewindeReparatursätzeNAD 32 REPA (mm)12AK (mm)19B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KKM 10 x 1,25LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht310 g / Stk.

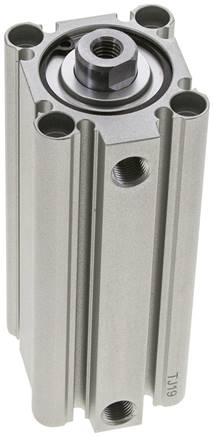

Kompaktzylinder, doppeltwirkend, Kolben 32mm, Hub 80mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)32Hub (mm)80ReparatursätzeSQ 32 REPA (mm)40,0B (mm)33,0C (mm)13D (mm)16E (mm)45F (mm)7,5GG 1/8"HM 8J (mm)4,5K (mm)14L (mm)7,0M (mm)34N (mm)5,5O (mm)9 (7 tief)Q (mm)10,5Gewicht500 g / Stk.

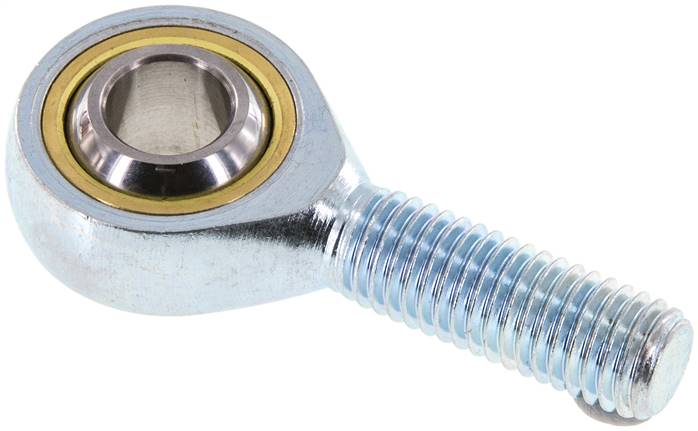

Gelenkkopf, Außengewinde M 12, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021Weitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)80 & 100AM 12B (mm)16C (mm)12,00D (mm)12D2 (mm)32H (mm)54L (mm)70GL (mm)32Gewicht95 g / Stk.

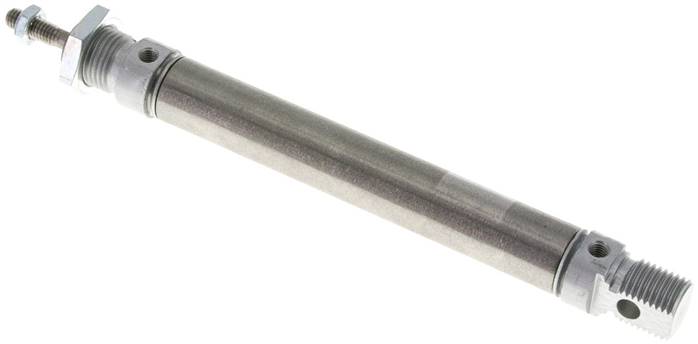

ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 80mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)16Hub (mm)80AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)18M (mm)109N (mm)9P (mm)53RM 5CH (mm)5Gewicht125 g / Stk.

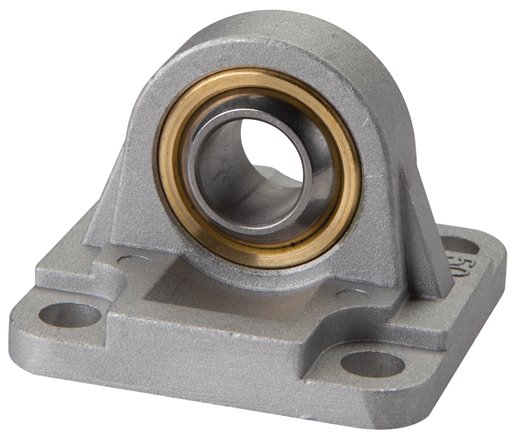

ISO15552-Laschenschwenkbefestigung (sphär) 250mm Aluminium
Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TQ verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)250A (mm)49B (mm)33,0Ø D (mm)40F (mm)70L (mm)375M (mm)270N (mm)220,0

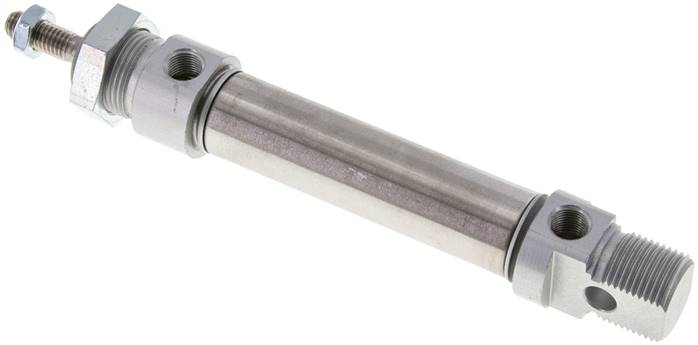

ISO 6432-Zylinder, doppeltwirkend, Kolben 20mm,Hub 50mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)50AusführungStandardAM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht210 g / Stk.

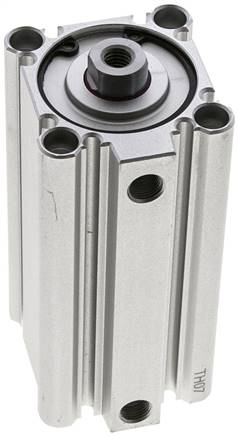

Kompaktzylinder, doppeltwirkend, Kolben 40mm, Hub 70mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)40Hub (mm)70ReparatursätzeSQ 40 REPA (mm)46,5B (mm)39,5C (mm)13D (mm)16E (mm)52F (mm)8,0GG 1/8"HM 8J (mm)5,0K (mm)14L (mm)7,0M (mm)40N (mm)5,5O (mm)9 (7 tief)Q (mm)11,0Gewicht550 g / Stk.

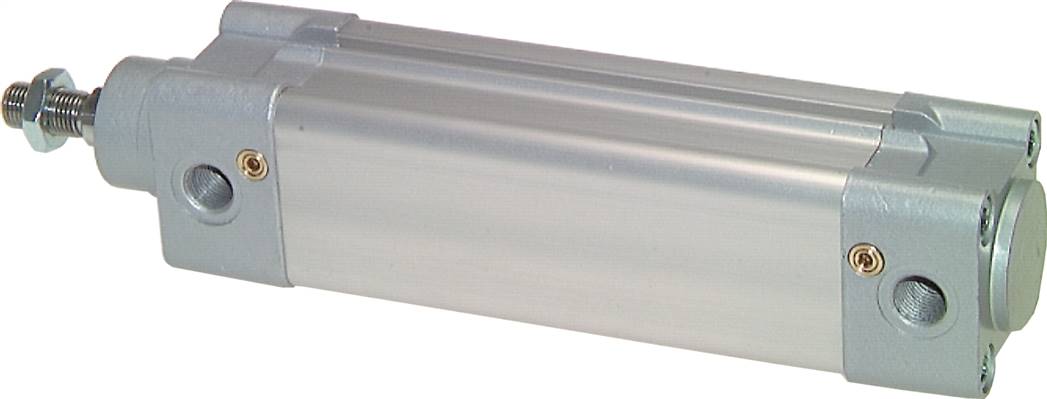

ISO 15552-Zylinder, Kolben 80mm, Hub 700mm
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)80Hub (mm)700ReparatursätzeXL 80 REPAM 20 x 1,5B (mm)25C (mm)45D (mm)35,0F (mm)40G (mm)46H (mm)174IG 3/8"K (mm)4M (mm)93,5N (mm)72,0CH (mm)22RTM 10Gewicht9 kg / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 50mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)50AusführungStandardReparatursätzeNXD 100 REPA (mm)124B (mm)25C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 12J (mm)66,5L (mm)0MG 1/4"N (mm)10,5O (mm)19,25P (mm)103Q (mm)20T (mm)22U (mm)8,5Z (mm)10,0Gewicht3 kg / Stk.
ISO 6432-Zylinder, doppeltwirkend, Kolben 12mm,Hub 160mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)12Hub (mm)160AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)75K (mm)22L (mm)18M (mm)104N (mm)9P (mm)48RM 5CH (mm)5Gewicht135 g / Stk.

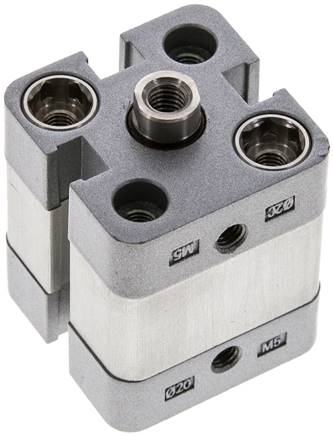

ISO 21287-Zylinder, doppeltw., Kolben 20mm, Hub 5mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)5AusführungStandardReparatursätzeNAD 20 REPA (mm)10AF (mm)10B (mm)9BG (mm)19,5CH (mm)9E (mm)36,0GM 5KFM 6LA (mm)4,5RTM 5TG (mm)22,0WH (mm)6ZA (mm)37ZB (mm)43ZC (mm)22Gewicht135 g / Stk.

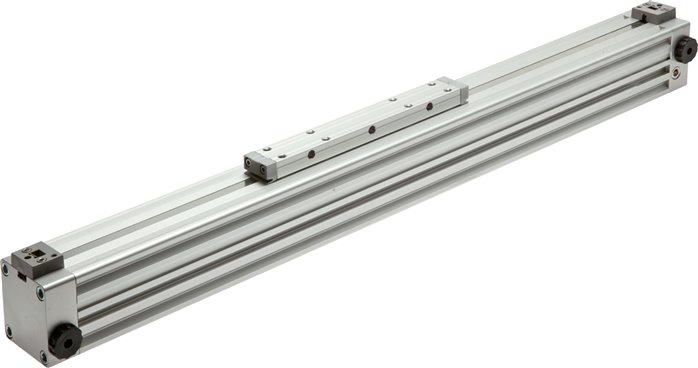

Kolbenstangenloser Zylinder, Kolben Ø 18 mm, Hub 1200 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)18Hub (mm)1200AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 18/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 18 REPA (mm)80A1 (mm)57,5AF (mm)50AF1 (mm)15AM (mm)10B (mm)35DM 5 (6 tief)E (mm)103E1 (mm)58F (mm)75F1 (mm)30J (mm)3,0M (mm)15,5MF (mm)50NM 3 (7 tief)O (mm)3,5OP (mm)3,4S (mm)23,5TM 3 (7 tief)U (mm)30W (mm)39,0WF (mm)48Dämpfungsweg (mm)15Gewicht2,2 kg / Stk.

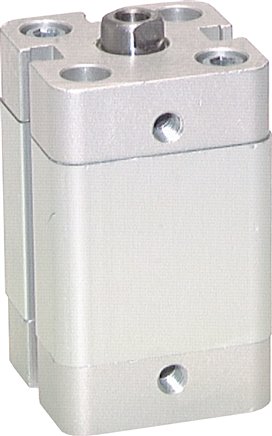

Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 40mm, Typ NXD
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)40AusführungStandardReparatursätzeNXD 80 REPA (mm)100B (mm)20C (mm)8D (mm)8,5EM 10F (mm)13,5G1M 10J (mm)56,0L (mm)0MG 1/8"N (mm)8,5O (mm)16,00P (mm)82Q (mm)15T (mm)17U (mm)8,5Z (mm)8,0Gewicht1,6 kg / Stk.

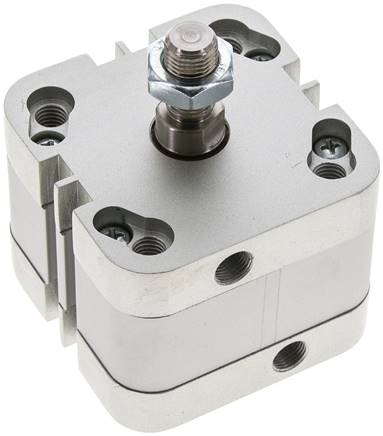

ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 10mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)10AusführungKolbenstange mit AußengewindeReparatursätzeNAD 50 REPA (mm)16AK (mm)22B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht550 g / Stk.
