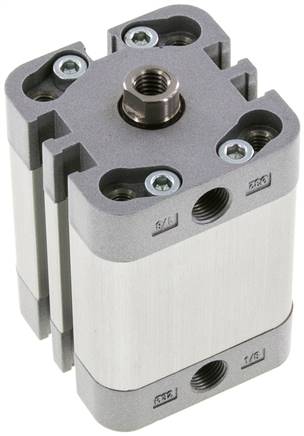

ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 25mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)25AusführungStandardReparatursätzeNAD 32 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KFM 8LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht310 g / Stk.

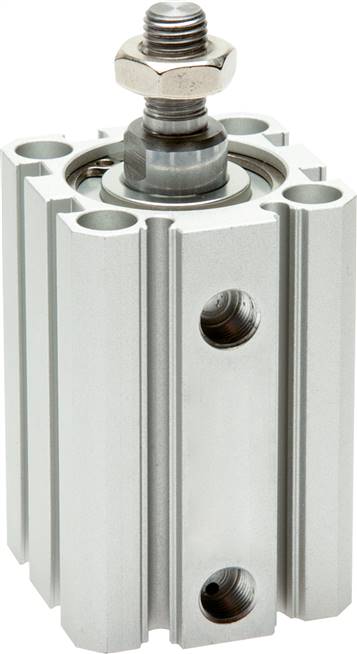

SFS 63/10-B ISO 21287-Zylinder, doppeltw., Kolben 63mm, Hub 10mm
Kompaktzylinder, ISO 21287, doppeltwirkend, AG, Magnet, Kolben-Ø 63, Hub 10, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø63 mmHub10 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen AGM12x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite413. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 413 (siehe Downloads).

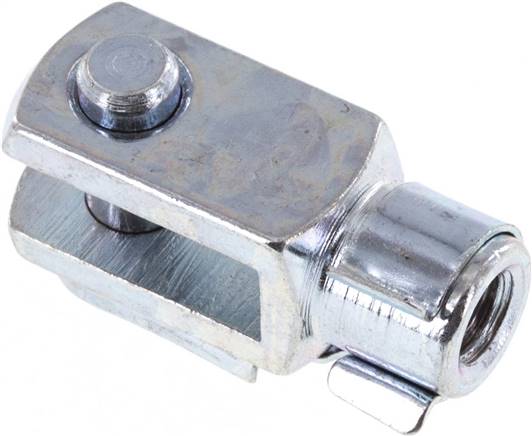

Gabelkopf mit Bolzen M 6, Stahl verzinkt
Optional:Werkstoff 1.4571 -ES 4A*Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)12 & 16AM 6B (mm)12C (mm)24D (mm)16E (mm)6F (mm)31G (mm)12H (mm)6Gewicht19 g / Stk.

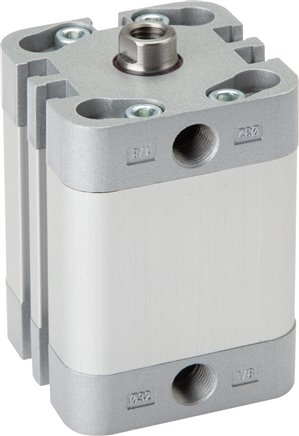

ISO 21287-Zylinder, einfachw., Kolben 63mm, Hub 5mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)5Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 63 REPA (mm)16AF (mm)16B (mm)12BG (mm)13,8CH (mm)13E (mm)77,0GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)56,5WH (mm)8ZA (mm)49ZB (mm)57ZC (mm)34

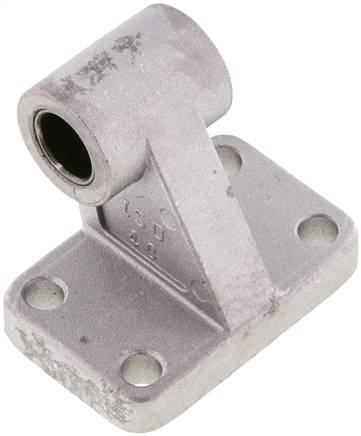

ISO 15552-90°-Laschenschwenkbefestigung 40 mm, Aluminium
TD40 ISO 15552-90°-Laschenschwenkbefestigung 40 mm, AluminiumWeitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)40B (mm)28Ø D (mm)12G (mm)24H (mm)36K (mm)10M (mm)54N (mm)41Ø S (mm)6,6W1 (mm)22W2 (mm)35Gewicht85 g / Stk.

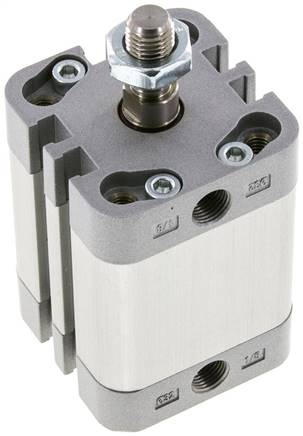

ISO 21287-Zylinder, doppeltw., Kolben 32mm, Hub 25mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)25AusführungKolbenstange mit AußengewindeReparatursätzeNAD 32 REPA (mm)12AK (mm)19B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KKM 10 x 1,25LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht340 g / Stk.

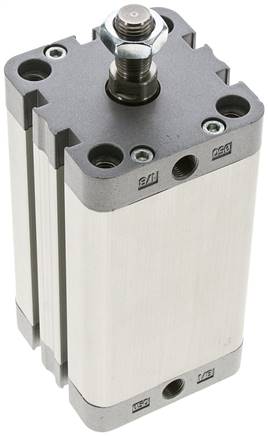

ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 80mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)80AusführungKolbenstange mit AußengewindeReparatursätzeNAD 50 REPA (mm)16AK (mm)22B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht850 g / Stk.

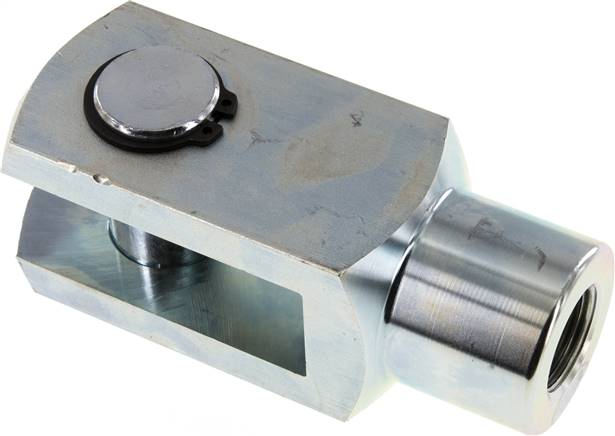

Gabelkopf mit Bolzen M 27 x 2, Stahl verzinkt
*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)125AM 27 x 2B (mm)55C (mm)110D (mm)72E (mm)30F (mm)148G (mm)55H (mm)30Gewicht1,8 kg / Stk.
ISO 21287-Zylinder, einfachw., Kolben 32mm, Hub 15mm, in Ruhestellung ausgefahren (IG)
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)15Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 32 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,0CH (mm)10E (mm)49,0GG 1/8"KFM 8LA (mm)4,5RTM 6TG (mm)32,5WH (mm)7ZA (mm)44ZB (mm)51ZC (mm)29Gewicht290 g / Stk.
ISO 6432-Zylinder, einfachwirkend, Kolben 10mm, Hub 25mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)10Hub (mm)25AM 4A1 (mm)4BM 12 x 1,25C (mm)16D (mm)8E (mm)4F (mm)12G (mm)64K (mm)16L (mm)12M (mm)86N (mm)6P (mm)46RM 5Gewicht50 g / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 250mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)250AusführungStandardReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht1,8 kg / Stk.

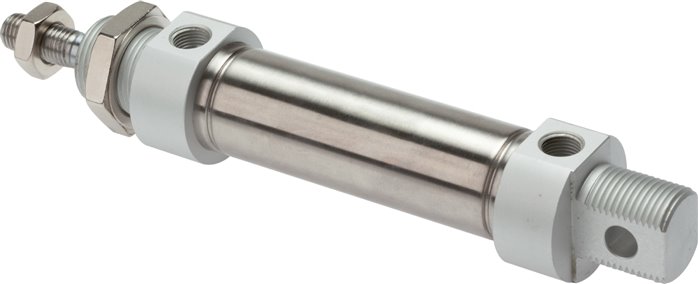

ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 100mm -Eco-Line
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)100AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)21,8D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)17M (mm)111N (mm)9P (mm)56RM 5CH (mm)5Gewicht135 g / Stk.
Kolbenstangenloser Zylinder, Kolben Ø 25 mm, Hub 2000 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)25Hub (mm)2000AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 25/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 25 REPA (mm)100A1 (mm)67,5AF (mm)70AF1 (mm)19AM (mm)13B (mm)45DG 1/8 (8 tief)E (mm)131E1 (mm)66F (mm)100F1 (mm)35G (mm)50J (mm)3,5M (mm)20,0MF (mm)66NM 4 (7 tief)O (mm)4,5OP (mm)4,4S (mm)33,0TM 4 (9 tief)U (mm)42W (mm)53,0WF (mm)64Dämpfungsweg (mm)18Gewicht8 kg / Stk.

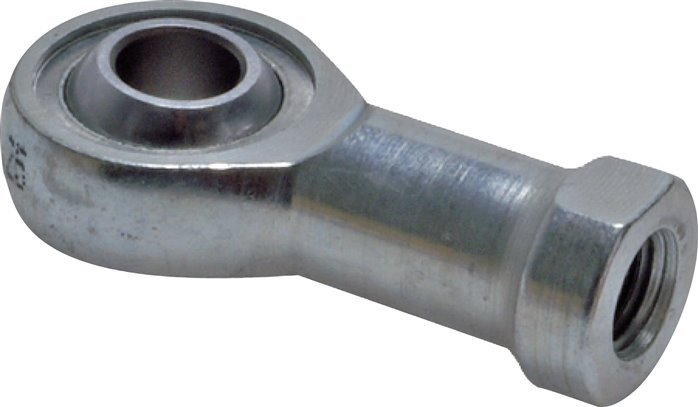

Gelenkkopf, M 48 x 2, Stahl verzinkt
Werkstoffe:Typ Stahl verzinkt: Gehäuse: Stahl verzinkt, Lagerung: Messing / PTFE, Innenring: 100Cr6Typ Edelstahl: Gehäuse: 1.4301, Lagerung: 1.4301 / PTFE, Innenring: 1.4021*abweichend von NormWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)320AM 48 x 2B (mm)60*C (mm)45,0D (mm)50D2 (mm)117L (mm)65H (mm)162Gewicht4,7 kg / Stk.

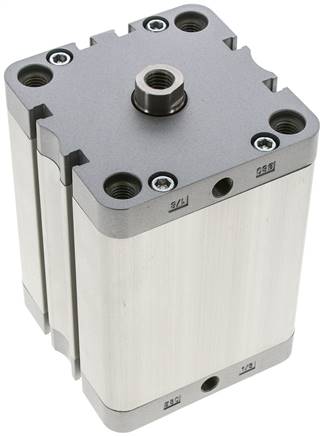

ISO 21287-Zylinder, doppeltw., Kolben 80mm, Hub 80mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)80Hub (mm)80AusführungStandardReparatursätzeNAD 80 REPA (mm)20AF (mm)20B (mm)12BG (mm)15,0CH (mm)17E (mm)95,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)72,0WH (mm)10ZA (mm)54ZB (mm)64ZC (mm)38Gewicht1,7 kg / Stk.

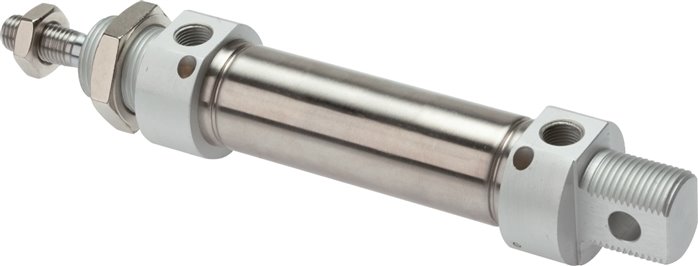

ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 80mm -Eco-Line, einstellbare Endlagendämpfung
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)80Ausführungeinstellbare EndlagendämpfungAM 6A1 (mm)6BM 16 x 1,5C (mm)21,8D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)17M (mm)111N (mm)9P (mm)56RM 5CH (mm)5Gewicht145 g / Stk.

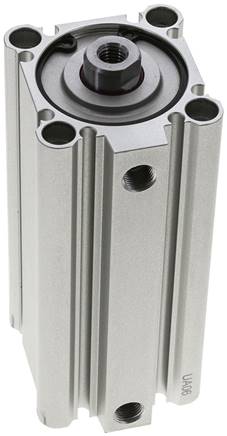

Kompaktzylinder, doppeltwirkend, Kolben 40mm, Hub 80mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)40Hub (mm)80ReparatursätzeSQ 40 REPA (mm)46,5B (mm)39,5C (mm)13D (mm)16E (mm)52F (mm)8,0GG 1/8"HM 8J (mm)5,0K (mm)14L (mm)7,0M (mm)40N (mm)5,5O (mm)9 (7 tief)Q (mm)11,0Gewicht600 g / Stk.

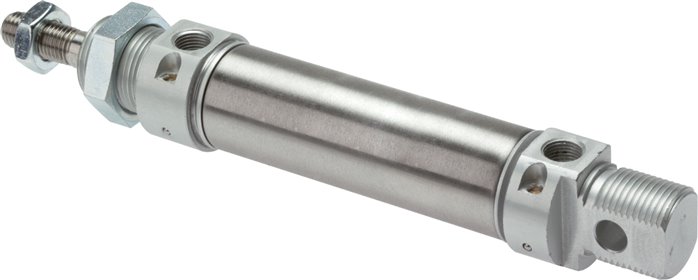

ISO 6432-Zylinder, doppeltwirkend, Kolben 20mm,Hub 300mm
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)300Ausführungeinstellbare EndlagendämpfungAM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht400 g / Stk.

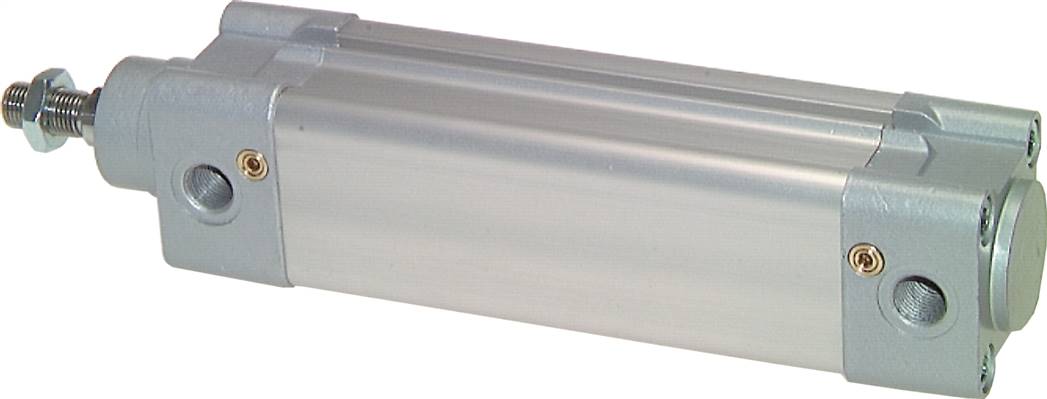

ISO 15552-Zylinder, Kolben 80mm, Hub 1.000mm
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)80Hub (mm)1.000ReparatursätzeXL 80 REPAM 20 x 1,5B (mm)25C (mm)45D (mm)35,0F (mm)40G (mm)46H (mm)174IG 3/8"K (mm)4M (mm)93,5N (mm)72,0CH (mm)22RTM 10Gewicht12 kg / Stk.
ISO 21287-Zylinder, doppeltw., Kolben 100mm, Hub 20mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)20AusführungStandardReparatursätzeNAD 100 REPA (mm)25AF (mm)20B (mm)12BG (mm)19,5CH (mm)21E (mm)113,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)89,0WH (mm)10ZA (mm)67ZB (mm)77ZC (mm)46Gewicht2,1 kg / Stk.

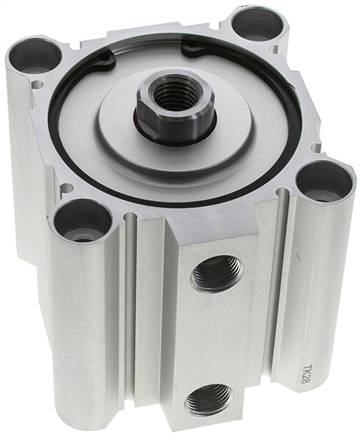

Kompaktzylinder, doppeltwirkend, Kolben 80mm, Hub 40mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)80Hub (mm)40ReparatursätzeSQ 80 REPA (mm)63,5B (mm)53,5C (mm)21D (mm)25E (mm)98F (mm)12,5GG 3/8"HM 16J (mm)6,0K (mm)22L (mm)10,0M (mm)77N (mm)11,0O (mm)17,5 (13,5 tief)Q (mm)16,0Gewicht1,6 kg / Stk.

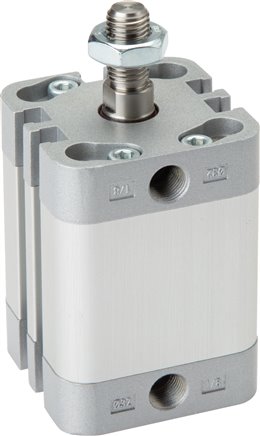

ISO 21287-Zylinder, doppeltw., Kolben 63mm, Hub 250mm, Kolbenstange AG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)250AusführungKolbenstange mit AußengewindeReparatursätzeNAD 63 REPA (mm)16AK (mm)22B (mm)12BG (mm)13,8CH (mm)13E (mm)77,0GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)56,5WH (mm)8ZA (mm)49ZB (mm)57ZC (mm)34Gewicht2,1 kg / Stk.

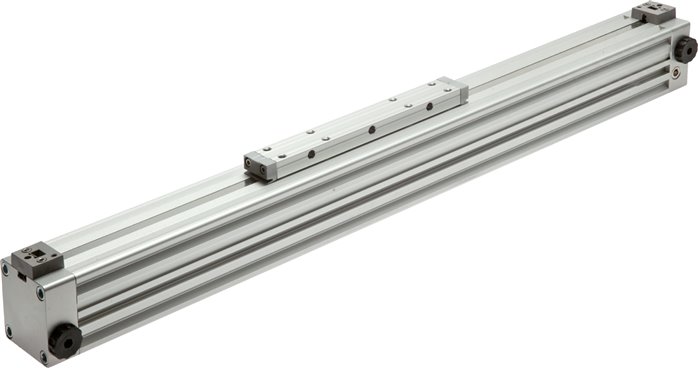

Kolbenstangenloser Zylinder, Kolben Ø 63 mm, Hub 700 mm
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)700AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 63/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 63 REPA (mm)215A1 (mm)125,0AF (mm)230AF1 (mm)70AM (mm)40B (mm)105DG 3/8 (12 tief)E (mm)333E1 (mm)153F (mm)280F1 (mm)100G (mm)140J (mm)8,0M (mm)54,0MF (mm)136NM 8 (15 tief)O (mm)9,0OP (mm)8,8S (mm)78,0TM 8 (12 tief)U (mm)93W (mm)113,5WF (mm)134Dämpfungsweg (mm)49Gewicht13 kg / Stk.

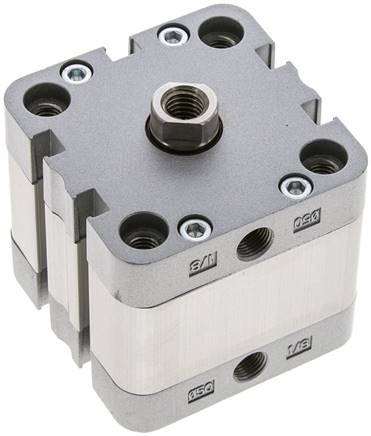

ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 15mm, Kolbenstange mit IG
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)15AusführungStandardReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht500 g / Stk.
