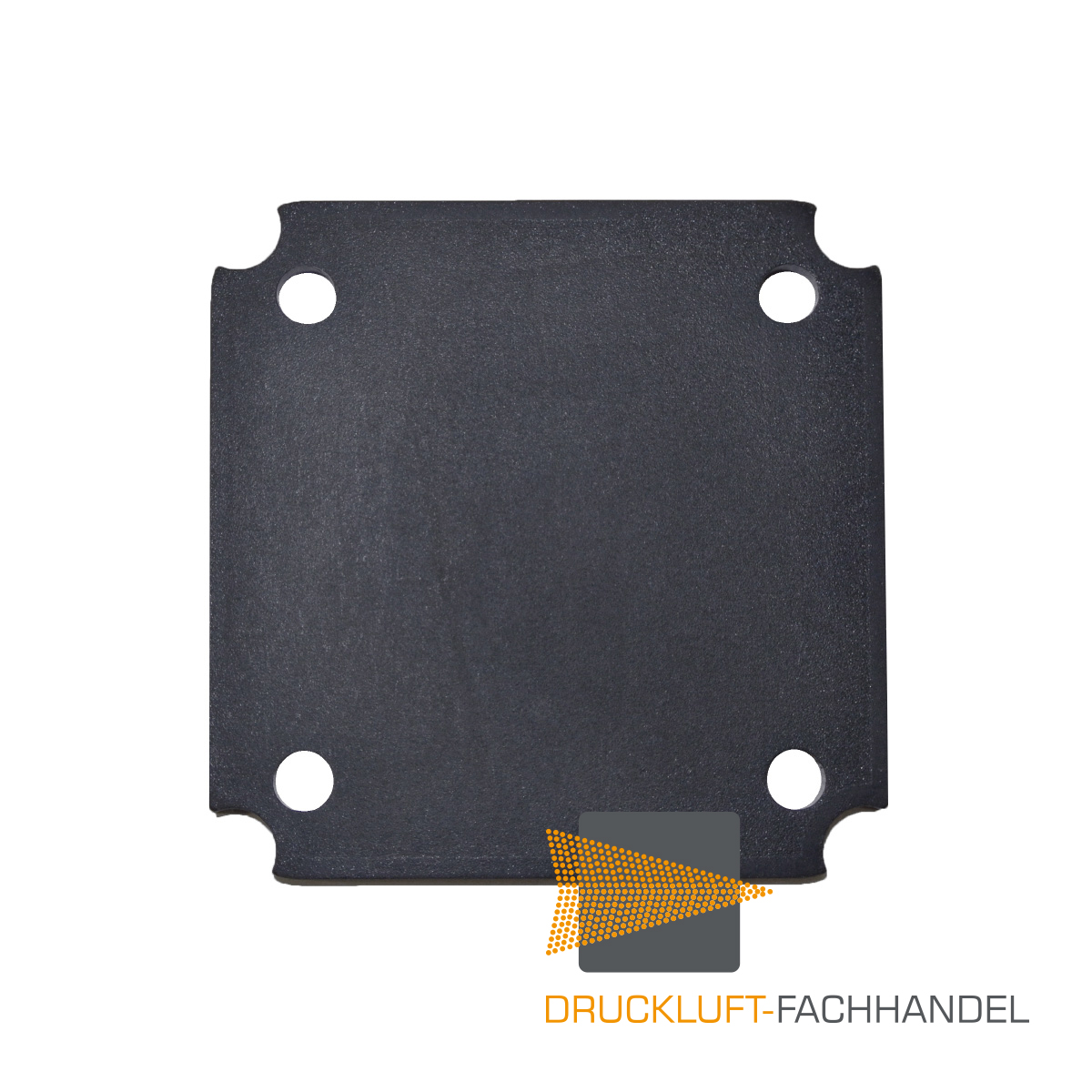

Membrane MDR 5 für Condor Druckschalter ca. 63x63mm 103068 / 230670 Einzelverpackung

Wenn der Druckschalter in Ihrem Kompressor versagt, ist das ärgerlich. Denn die wichtige Steuerzentrale sorgt für das druckabhängige Ein- und Ausschalten Ihres Elektromotors und somit für einen einwandfreien Betrieb. Der Condor MDR 5/11-K ist hier das ideale Ersatzteil, wenn Sie auf einen zuverlässigen Druckschalter in Drehstromausführung Wert legen. Das Besondere bei uns: Sie erhalten den MDR 5/11 mit Entlastungventil EV 5 im Komplettpaket. Schon gewusst? Der Qualitätsherstellers Condor kann quasi als „Erfinder des Druckschalters“ bezeichnet werden und auf eine über 120 Jahre lange Erfolgsgeschichte zurückblicken. Und das merkt man: Die Anschlüsse des Condor Druckschalters MDR 5/11-K sind beispielsweise aus extra massivem Aluminiumdruckguss gefertigt und ermöglichen dem Schalter eine besonders lange Lebensdauer. Überzeugen Sie sich selbst!   Die Vorteile des Condor MDR 5/11 K im Überblick: hochwertiges Condor Qualitätsprodukt „Made in Germany“ effizienter elektro-mechanischer Leistungsdruckschalter mit Ein/Aus Schaltknopf Flansch gefertigt aus extra massivem Aluminiumdruckguss Entlastungsventil EV 5 im Lieferumfang enthalten Druckschalter mit strapazierfähiger Membran aus NBR ideal für den Betrieb mit Druckluft / Kompressoren individuell einstellbar (im definierten Bereich)   Technische Daten: Ausführung Drehstrom Entlastungsventil EV 5 Einstellbereich 2 - 11 bar Motorschutz (Überschutzrelais) bitte separat bestellen* max. Belastung gem. gewähltem Motorschutzrelais Ein-/Aus-Schalter ja Anschluss** Flansch G 1/2" + G 1/4" Schaltvermögen 5,5 kW max. Ausschaltdruck 11 bar Kontaktart Öffner (3-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP  54 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) *ACHTUNG: Für diesen Schalter ist ein thermisches, 3-poliges Überstromrelais mitzubestellen (zu finden unter "Zubehör"). Ansonsten funktioniert die Ein-/Ausschaltmechanik nicht. ** Anschlüsse: Flansch unten G 1/2" (Innengewinde) und 1 x G 1/4" (Innengewinde) vorne – z. B. für einen Manometer- oder Sicherheitsventil-Anschluss.   Der Condor Druckschalter MDR 5/11-K – Robuster Druckschalter in Drehstromausführung Der MDR 5/11-K ist ein hochwertiger Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Drehstrom. Ausgestattet ist er mit einem Ein- und Ausschaltknopf und weist ein Schaltvermögen von 5,5 kW auf. Dank umfangreicher Prüfverfahren wurden für alle Schalter der Baureihe MDR 5 die Schutzart IP 54 definiert, nach der sie staub- und spritzwassergeschützt sind. Auch das Innenleben kann sich sehen lassen: Die zwei Anschlüsse aus massivem Aluminiumdruckguss lassen den Condor Druckschalter MDR 5/11-K mit seinen 900 g Eigengewicht zur äußerst stabilen Schaltzentrale Ihres Kompressors werden. Der Hauptdruckanschluss geht mit 1/2 Zoll Innengewinde nach unten, der zweite Anschluss geht mit den üblichen 1/4 Zoll nach vorne. Die Voreinstellung liegt bei 9,0 bar Einschaltdruck und 11,0 bar Ausschaltdruck und kann individuell angepasst werden. Nutzen Sie dabei am besten die von uns mitgelieferte Einstellhilfe. Ihr Bonus: Im Lieferumfang enthalten ist das Entlastungsventil EV 5, das sowohl für eine Kunststoff- oder eine Kupfer-Entlastungsleitung (6 mm) genutzt werden kann.   Wichtige Hinweise zum Condor MDR 5/11-K: Wir empfehlen den Tausch Ihres Condor Druckschalters immer mithilfe einer Elektrofachkraft. Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Passende Kabelverschraubungen (z. B. Würgenippel), sind für den MDR 5/11 K separat erhältlich und nicht im Lieferumfang enthalten. Diese finden sie hier. Für 1/4" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Beschreibung: Drehstromausführung Schaltvermögen 5,5kW mit Überstromrelais lieferbar max. Ausschaltdruck 11 bar 3-polig (öffner) nach EN 60947 Schutzart IP 54 Flanschmaterial=Aluminium Druckguss Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes. Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig! Technische Daten (DIN EN 60947-4-1): Bemessungsbetriebsstrom le (Ue = 400 V) 16 A Bemessungsbetriebsleistung (AC 3) Ue =250 V (1~) / 400 V (3~) / 500 V (3~) 2,5 kW/ 5,5 kW /4kW Bemessungsfrequenz 50 Hz/ 60 Hz Bemmessungsisolationsspannung Ui 500 V bedingter Bemessungskurzschlussstrom (Ue = 500 V) 3 kA Verschmutzungsgrad 3 Schutzklasse I Mechanische Lebensdauer Schaltspiele > 5 X 105 Max. Schalthäufigkeit mechanisch Schaltspiele/ h 600 Schaltstücklebensdauer (AC 3) Schaltspiele > 1 X 105 Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h 120 Temperaturbereich -5°c bis +80°c Typ "2" NH00 / gl 50 A Kontaktwerkstoff Silberleg.

Einsatzbereich: Geeignet für den Einsatz in Trinkwasser u. Lebensmittelbereich (Trinkwasserbrunnen, Abfüllanlagen, Fischteiche, Schwimmbä- der,..)Kabel: ACS (+ AD8) 3X1 (2 Funktionen) 10 - 20m, Ø 8,8mm Kabeldurchführung:   MegolGehäuse: PolypropyleneStromversorgung: 20(8)A 250 VAktivierungswinkel: 20°max. Tiefe: 20 m - 65,6 ftBetriebstemperatur: min. -15°C - max. +40°CSchutzart: IP 68Klasse: IISpezifi sches Gewicht:  0,95 - 1,05 kg/dm³Befestigung optimal: Edelstahl-Abspannklemme, Artikel-Nr. 282396

für den Einsatz in explosionsgefährdetem Bereich*, 20 m Kabel, IP 68

Einsatzbereich: explosionsgefährdeten BereichKabel: 05 RN8-F 4G0,75 (2 Funktionen) Ø 8,8mmKabeldurchführung:  EPDMGehäuse: Verbundstoff - Carbon Black Stromversorgung: max. 4-40 Vac /max 100 mAAktivierungswinkel: 20°max. Tiefe: 20 m - 65,6 ftBetriebstemperatur: min. -20°C - max. +80°CSchutzart: IP 68Klasse: ISpezifi sches Gewicht:  0,95 - 1,05 kg/dm³BEfestigung optimal: Edelstahl-Abspannklemme, Artikel-Nr. 282396

Einsatzbereiche: Geeignet bei Hitze und/ oder das Zusammenspiel von extrem hohen und niedrigen Temperaturen (Luftfahrtindustrie, Schiffbau, Zement,..)Kabel: SiHF 4G1,5 (2 Funktionen) 10 - 20 m, Ø 8,8mmKabeldurchführung: VitonGehäuse:  PolypropyleneStromversorgung:  20(8)A 250 VAktivierungswinkel: 20°Max. Tiefe: 20 m - 65,6 ftBetriebtstemperatur: min. -15°C - max. +40°CSchutzart: IP 68Klasse: ISpezifi sches Gewicht:  0,95 - 1,05 kg/dm³

Einsatzbereich: Schmutzwassersysteme, Entwässerungsanlagen, Pumpstationen,...Kabel: HO5 RNF 3x1 (2Funktionen), Ø 8,8mm; H07 RNF 3x1 (2Funkt.), Ø 7,5mm ; H07 RN8 3G1 (1Funkt.), Ø 8,8mm - 10 - 20 mKabeldurchführung:  EPDMGehäuse: PolypropyleneStromversorgung: 20(8)A 250 VAktivierungswinkel: 20°max. Tiefe: 20 m - 65,6 ftBetriebstemperatur: min. -15°C - max. +60°CSchutzart: IP 68Klasse: I-IISpezifi sches Gewicht:  0,95 - 1,05 kg/dm³BEfestigung optimal: Edelstahl-Abspannklemme, Artikel-Nr. 282396

Schaltkammer ohne Schaltschloss für Condor Druckschalter Typ MDR 3für Schalter ohne EA Condor-Artikel-Nr. 201380Fragen zum Artikel?Rufen Sie Herrn Steffen Siefert unter Telefon 07032-7999111 an. Wir freuen uns auf Ihren Anruf.

Technische Daten 11,0 kWUe400V AC/50 HzZuleitung3L/PEMotorschutzschalter19-25 A (Motornennstrom)Gehäuse200x 400x 140mm (Bx Hx T)
