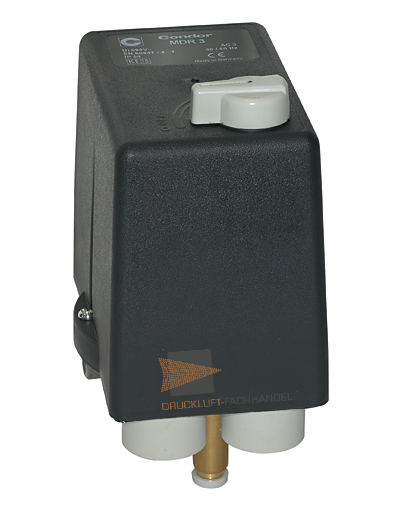

Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048
Versandkostenfrei
%
190,77 €*
(Sie sparen 9.09% )
173,42 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Hersteller:
Condor
EAN:
4014502215059
Hersteller-Nr.:
215059
Produktnummer:
MDR 3/11-10
Gewicht:
0.7 kg
Versand:
Paket | Express möglich
Downloads
Produktinformationen "Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048"
Beschreibung:
- Drehstromausführung
- Schaltvermögen 7,5 (11) kW / 20 HP
- mit Überstromrelais lieferbar
- max. Ausschaltdruck 35 bar
- 3-polig (öffner)
- nach EN 60947

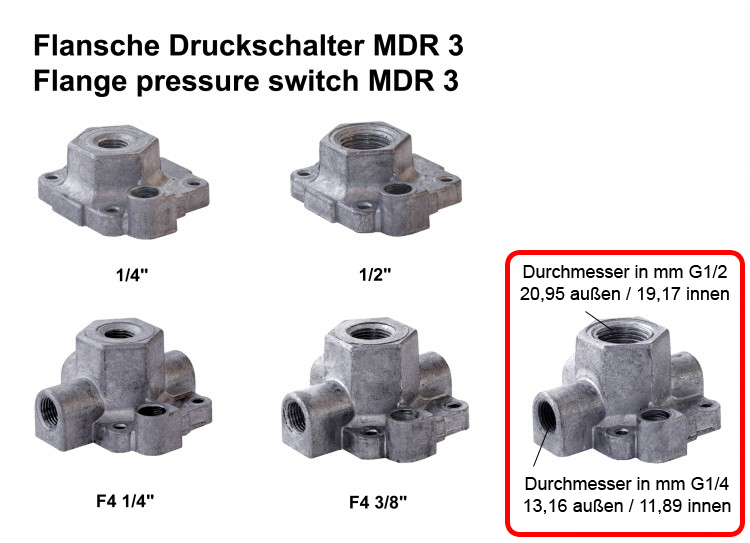

- Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
|
Bemessungsbetriebsleistung (AC 3) Ue =250 V (1~) / 400 V (3~) / 500 V (3~) |
5,5 kW/ 7,5 kW / 7,5 kW |
| Bemessungsfrequenz | 50 Hz |
| Bemmessungsisolationsspannung Ui | 690 V |
| bedingter Bemessungskurzschlussstrom (Ue = 500 V) | 50 kA |
| Bemessungsstoßsspannungsfestigkeit (Uimp) | 6 kV |
| Verschmutzungsgrad | 3 |
| Schutzklasse | I |
| Mechanische Lebensdauer Schaltspiele | > 1 X 106 |
| Max. Schalthäufigkeit mechanisch Schaltspiele/ h | 600 |
| Schaltstücklebensdauer (AC 3) Schaltspiele | > 1 X 105 |
| Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h120 | 120 |
| Temperaturbereich | -5°c bis +80°c |
| Schutzart | IP 54 |
| Kontaktwerkstoff | Silberleg. |
Anmelden
6. Dezember 2013 16:27
Noch nicht elek. angeschl...
Noch nicht elek. angeschlossen keine objektive Beurteilung möglich. Bis jetzt zufrieden.
18. Oktober 2022 12:44
Super Beratung und Auftra...
Super Beratung und Auftragsabwicklung, weiter so
31. August 2016 11:08
Hat alles super keklappt,...
Hat alles super keklappt, vorbildlich!
31. Oktober 2014 11:37
Top alles i.o sehr schnel...
Top alles i.o sehr schnelle Lieferung
15. Oktober 2020 10:43
Mit der Abwicklung bin ic...
Mit der Abwicklung bin ich sehr zufrieden. Kann ich weiterempfehlen
10. August 2014 13:26
Rundum gut...
Rundum gut
25. September 2014 20:44
Gute Info, bestellt -geli...
Gute Info, bestellt -geliefert-bezahlt. Einfach super
6. Dezember 2013 16:27
Noch nicht elek. angeschl...
Noch nicht elek. angeschlossen keine objektive Beurteilung möglich. Bis jetzt zufrieden.
Verifizierter Kauf
27. Februar 2024 17:02
*
*
12. August 2014 18:00
alles super!!!...
alles super!!!
passendes Zubehör
18
%
Motorschutzrelais R3/16 für Condor Druckschalter MDR 3 103052 / 201465
Motorschutzrelais (Überstromrelais) 10/16 ATechnische Daten:BeschreibungMotorschutzrelais (Überstromrelais) 10/16 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
18
%

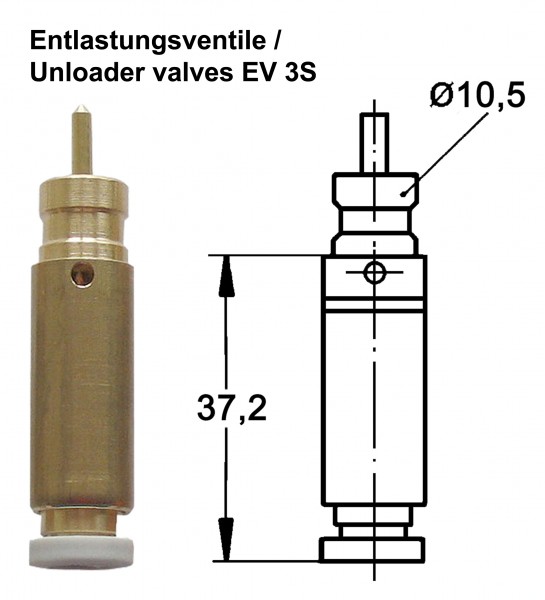

Entlastungsventil EV3S für Condor Druckschalter
