24
%
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffEdelstahlAusführungmit VerriegelungBaugröße4 (Dichtfläche 121 mm)Schlauch Ø innen (mm)102 (4)Gewicht3,1 kg / Stk.
50
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Passend für:Kupplungsstecker, Y-Verteiler, Spritzpistolen / Waschbürsten aus Messing oder KunststoffWeitere Eigenschaften:WerkstoffNBRGewicht0.3 g / Stk.
50
%
Anwendung:Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.Werkstoffe:Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,99 bis 12 barHinweis:Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.Vorteile:•flache Bauform, •Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)Weitere Eigenschaften:AusführungErsatz O-RingGewicht0.1 g / Stk.
14
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaSchlauch Ø innen (mm)13 (1/2)Temperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht23 g / Stk.
28
%
Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann.Werkstoffe:Körper, Staubschutz und Kette: Stahl verzinkt; Dichtung: NBRTemperaturbereich:-25°C bis +100°CSchottgewinde (nur Festhälfte):G 1-1/4" (41,9 mm), max. Schottdicke: 10 (EDBRF 10: 16)Verwendung:Fahrzeughydraulik, wie Kipper, Silo-Fahrzeuge, Baumschinen, ...Vorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches, •Festhälfte als Schottausführung ausgeführt, •kompatibel zu vielen anderen Produkten (z.B. EDBRO oder Faster Typ CVE)Weitere Eigenschaften:AusführungStaubschutz für LoshälfteKupplungsgewindeUNS 1-3/4-10 (Ø 44,5)Baugröße3/4"Gewicht180 g / Stk.
20
%

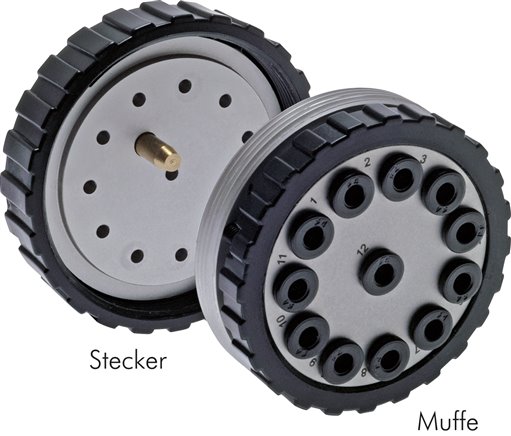

Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)6Anzahl der Leitungen14beidseitig absperrendneinBaugröße2B (mm)143A (mm)130Betriebsdruck (bar)-0,99 bis 15C (mm)113Ersatz-Staubschutzdeckel für SteckerMFK STAUB 2Gewicht490 g / Stk.
24
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaBaureihemit WasserstoppSchlauch Ø innen (mm)19 (3/4)Temperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht40 g / Stk.
28
%
Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann.Werkstoffe:Körper, Staubschutz und Kette: Stahl verzinkt; Dichtung: NBRTemperaturbereich:-25°C bis +100°CSchottgewinde (nur Festhälfte):G 1-1/4" (41,9 mm), max. Schottdicke: 10 (EDBRF 10: 16)Verwendung:Fahrzeughydraulik, wie Kipper, Silo-Fahrzeuge, Baumschinen, ...Vorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches, •Festhälfte als Schottausführung ausgeführt, •kompatibel zu vielen anderen Produkten (z.B. EDBRO oder Faster Typ CVE)Weitere Eigenschaften:AusführungFesthälfteGewinde innenG 3/4"KupplungsgewindeUNS 1-3/4-10 (Ø 44,5)Baugröße3/4"PN (bar)350StaubschutzEDBRF 34 STAUBGewicht700 g / Stk.
50
%
Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)25 (1)Zubehör SchlauchklemmenSSA 39 / SSA 43Gewicht140 g / Stk.
18
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaGewinde innenG 1/2"Temperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht11 g / Stk.
23
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingBaureiheStandardSchlauch Ø innen (mm)13 (1/2)Temperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht105 g / Stk.
13
%
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:Ausführungkomplett Stecker & MuffeSchlauch Ø außen (mm)8Anzahl der Leitungen10beidseitig absperrendneinBaugröße2B (mm)143A (mm)130Betriebsdruck (bar)-0,99 bis 15C (mm)113Ersatz-O-RingeMFK 8 ORGewicht800 g / Stk.
13
%
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:Ausführungkomplett Stecker & MuffeSchlauch Ø außen (mm)6Anzahl der Leitungen10beidseitig absperrendneinBaugröße1B (mm)116A (mm)103Betriebsdruck (bar)-0,99 bis 15C (mm)86Ersatz-O-RingeMFK 6 ORGewicht750 g / Stk.
43
%

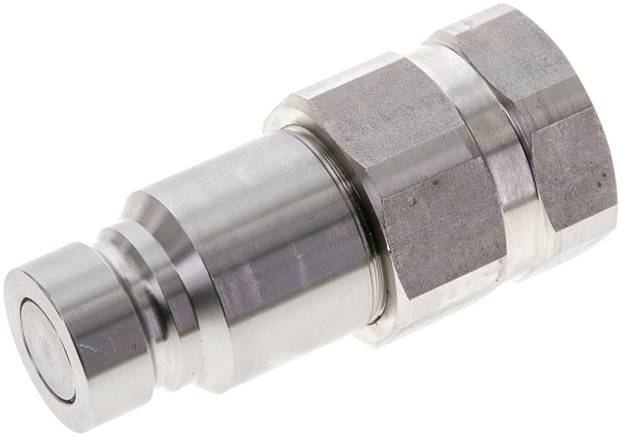

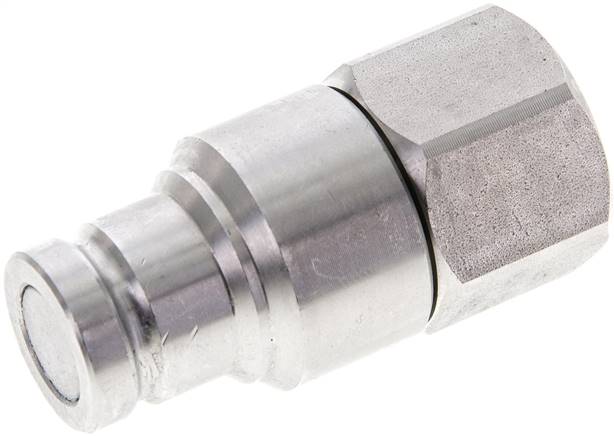

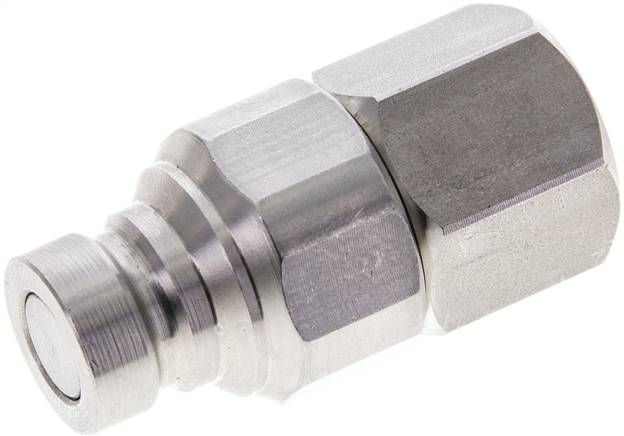

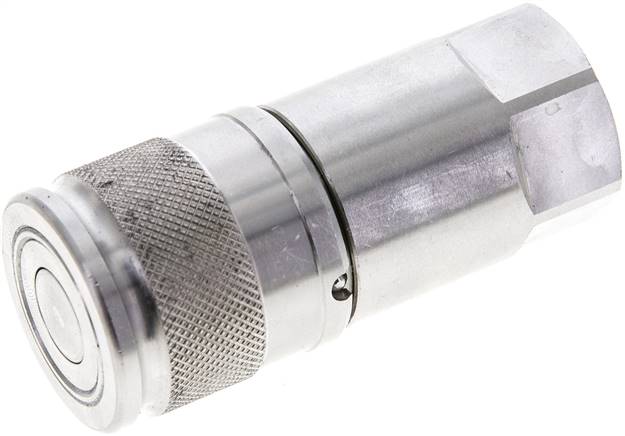

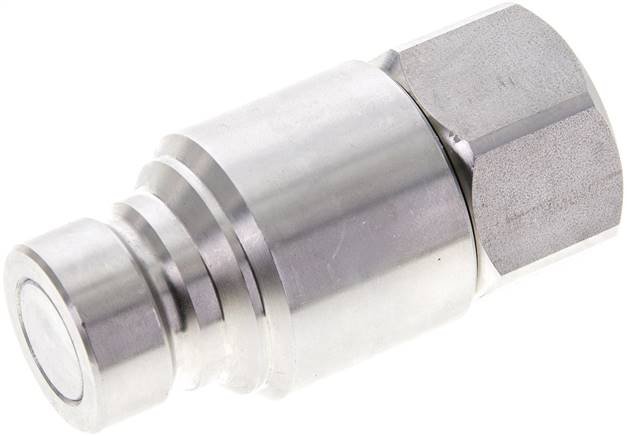

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•Neben den Vorteilen von Flat-Face Kupplungen erlaubt der Flat-Face-Stecker mit Druckeliminator ein Kuppeln unter statischem Druck auf der Steckerseite (z.B. bei abgekuppelten Bauteilen, in denen sich ein Druck z.B. durch Sonnenbestrahlung aufgebaut hat). •Voll kompatibel zu Flat-Face-StandardkupplungenWeitere Eigenschaften:Gewinde innenG 3/8"A (mm)19,7DN (ISO) (mm)10Baugröße2PN (bar)400Gewicht180 g / Stk.
16
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaTemperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht8.3 g / Stk.
18
%
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungBand (30,5 m Kunststoff-Container)Breite (mm)15,9 (5/8)Dicke (mm)0,76Zerreißkraft (N)8.340ContainerfarbegrünSchlaufe*C255Gewicht3 kg / Stk.
37
%
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:zum Herstellen von nachspannbaren Schellen in Verbindung mit Band-It Band 201Montagewerkzeug:C001, C003Montage:Wie bei Band-It Band 201, jedoch wird das Band nach dem Spannen nicht umgebogen, sondern mit der Innensechskantschraube fixiert. Um ein spöteres Nachspannen zu ermöglichen, sollten hinter der Schlaufe noch ca. 100 mm Band herausragen.Achtung:Durch Falten des Schlaufenendes Verletzungen vorbeugen!Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372)Weitere Eigenschaften:Breite (mm)15,9 (5/8)Verpackungseinheit (Stk)25Gewicht14 g / Stk.
21
%

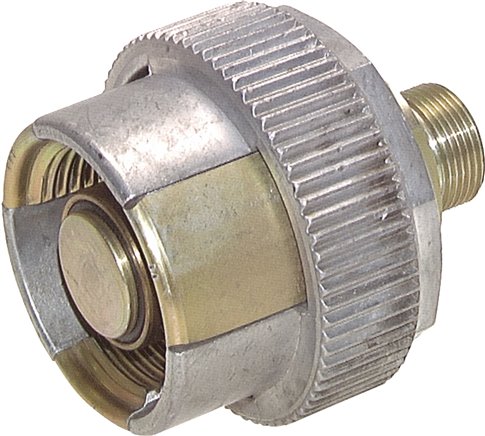

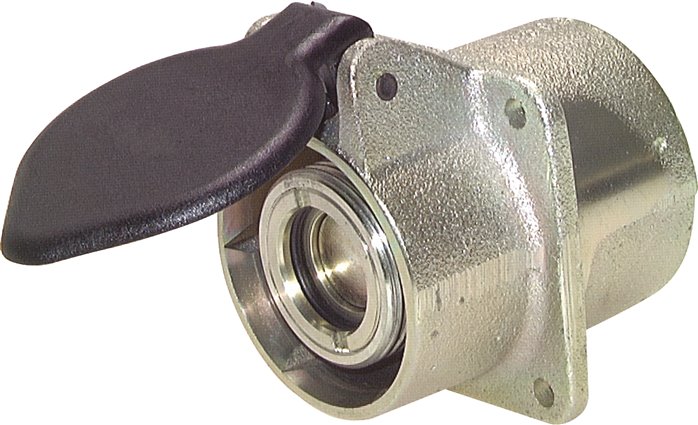

Verwendung:Abreißkupplungen finden ihre Anwendung beim leckölfreien Verbinden oder bei der Trennung gefüllter Leitungen. Das Trennen der Kupplungen erfolgt über die Handmutter bzw. ab DN 20 über ein Handrad. Das Besondere an diesen Kupplungen ist, daß die Kupplungshälften auseinandergerissen werden können, ohne das Leitungssystem zu zerstören.Werkstoffe:Gehäuse und Innenteile: Stahl verzinkt / Aluminium, Ventilhülse in der Loshälfte: Messing, Abreißgehäuse: Stahl (DN 12 bis DN 25: Temperguss), Dichtung: NBRTemperaturbereich:-40°C bis +100°CWeitere Eigenschaften:AusführungFesthälfteBaureiheleichte BaureiheRohranschluss15 L (M22x1,5)Druck gekuppelt (bar)315Druck entkuppelt (bar)250DN (mm)12Gewicht1,6 kg / Stk.
Werkstoffe:Ventile: Messing, Dichtungen: NBR, (1.4436: FKM)Temperaturbereich:-40°C bis max. +100°C (1.4436: bis max. +200°C)Betriebsdruck:max. 300 barHinweis:Kupplungen mit und ohne Ventil sind trotz ähnlicher Steckerabmessungen nicht kompatibel!Weitere Eigenschaften:AusführungKupplungsdoseWerkstoff1.4436GewindeG 3/8"NW (mm)10Temperaturbereich (°C)-40 bis +200Gewicht220 g / Stk.
40
%

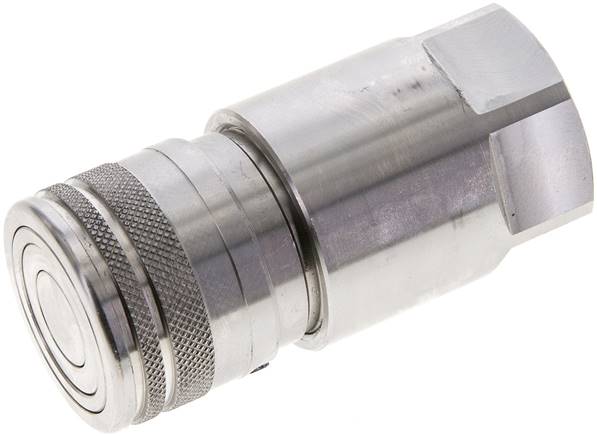

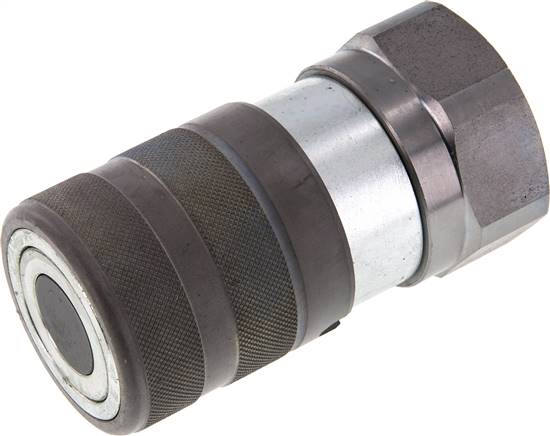

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungMuffeGewinde innenG 3/4"A (mm)24,5B (mm)38DN (ISO) (mm)12,5Baugröße3PN (bar)400Gewicht380 g / Stk.
50
%
Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Werkstoffe:Innengewindedichtung: Typ Messing: NBR, Typ KTW: EPDM, Typ Edelstahl: FKMWeitere Eigenschaften:Gewicht0.8 g / Stk.
49
%
Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Werkstoffe:Innengewindedichtung: Typ Messing: NBR, Typ KTW: EPDM, Typ Edelstahl: FKMWeitere Eigenschaften:Gewicht1.1 g / Stk.
41
%

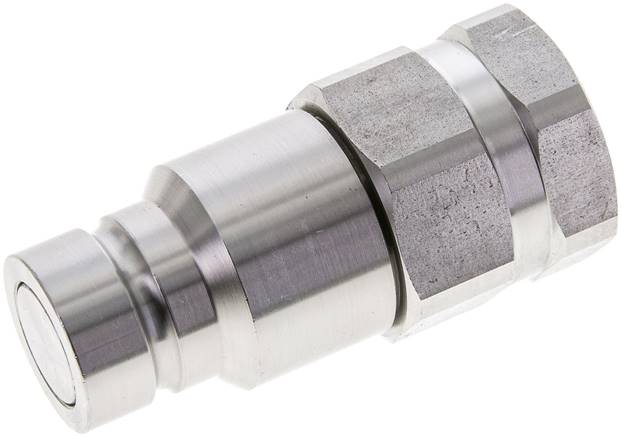

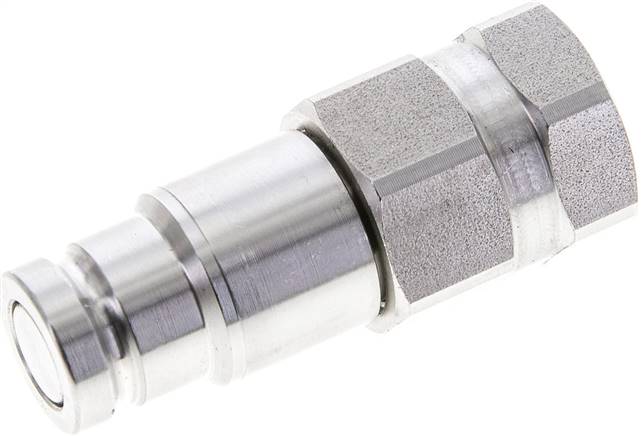

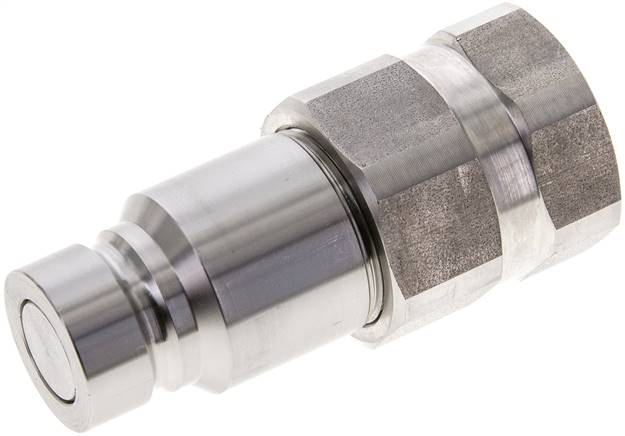

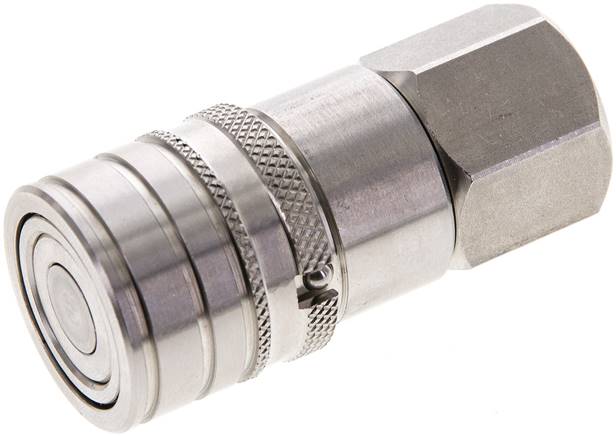

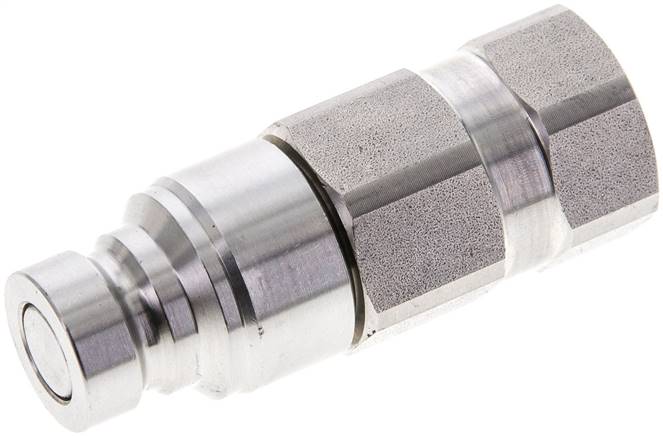

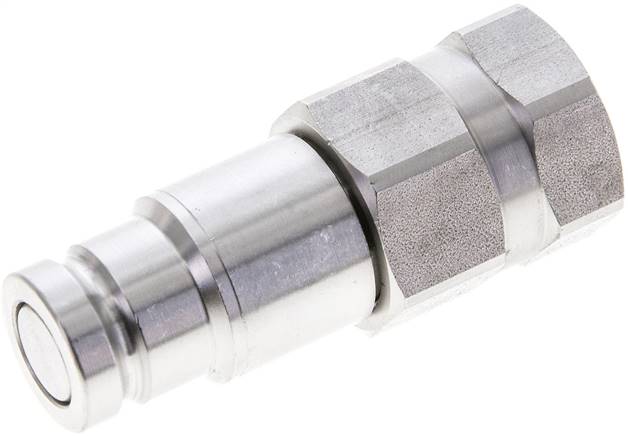

Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungMuffeGewinde innenG 3/8"A (mm)M 30 x 2B (mm)34DN (mm)8,7Baugröße2PN (bar)350Gewicht320 g / Stk.
