Deckel für Stecker Baugröße 1
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungErsatz-Staubschutzdeckel für SteckerBaugröße1Gewicht110 g / Stk.
Mehrfachkupplung 10x 6mm Schl.,Muffe, rund
Anwendung:Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.Werkstoffe:Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,99 bis 12 barHinweis:Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.Vorteile:•flache Bauform, •Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)Weitere Eigenschaften:AusführungMuffeSchlauch Ø außen (mm)6Anzahl der Leitungen10Ersatz-O-RingeMFKR 6 ORGewicht95 g / Stk.
Band-It Jr.-Schelle 201 19,1 (3/4")x0,76mm, bis 127mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)127Zerreißkraft (N)10.013Gewicht115 g / Stk.
Band-It-Schraubschlaufen 201, 12,7 (1/2")mm
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:zum Herstellen von nachspannbaren Schellen in Verbindung mit Band-It Band 201Montagewerkzeug:C001, C003Montage:Wie bei Band-It Band 201, jedoch wird das Band nach dem Spannen nicht umgebogen, sondern mit der Innensechskantschraube fixiert. Um ein spöteres Nachspannen zu ermöglichen, sollten hinter der Schlaufe noch ca. 100 mm Band herausragen.Achtung:Durch Falten des Schlaufenendes Verletzungen vorbeugen!Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372)Weitere Eigenschaften:Breite (mm)12,7 (1/2)Verpackungseinheit (Stk)25Gewicht10 g / Stk.

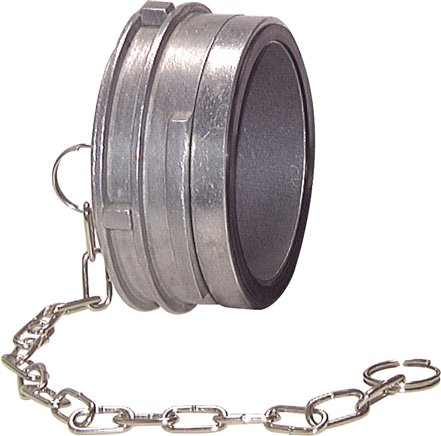

Guillemin-Verschluss mit Verriegelung, Edelstahl, 4" (Dichtfläche 121 mm)
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffEdelstahlBemerkungmit VerriegelungBaugröße4 (Dichtfläche 121 mm)Gewicht1,7 kg / Stk.
Tankwagenkupplung Verschlussstopfen, Messing für MK 80 MS
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlussstopfen inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:WerkstoffMessingpassend fürMK 80 MSGewicht700 g / Stk.
Band-It Jr.-Schelle 201 12,7 (1/2")x0,76mm, bis 76,2mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)76,2Zerreißkraft (N)6.675Gewicht50 g / Stk.
Klemmschalen 36 - 39mm, Aluminium, EN14420-3 (DIN2817)
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)25 (1)Wandstärke (mm)6,0Ø Spannbereich (mm)36 - 39Gewicht135 g / Stk.
Tankwagenkupplung Kronenstück für MK 80 MS, Messing
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barWeitere Eigenschaften:WerkstoffMessingpassend fürMK 80 MSGewinde innenG 3"Gewicht550 g / Stk.

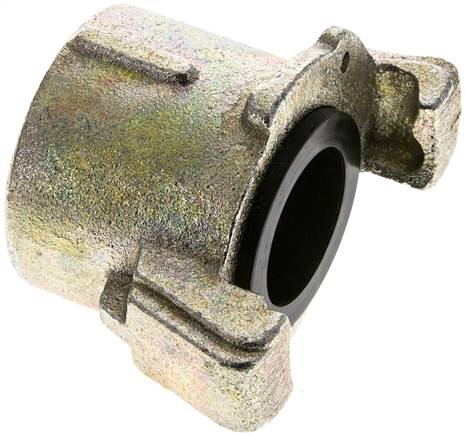

Sandstrahlkupplung Temperguss verzinkt, G 1-1/4" (IG), Typ SSKIG 11462
Klauenweite:58 mmVerwendung:Kupplungen zum Verbinden von Sandstrahlschläuchen ohne Querschnittverengung.Werkstoffe:Körper: Temperguss verzinkt gelb chromatiert oder Nylon, Dichtung: NBRTemperaturbereich:-15°C bis +50°CBetriebsdruck:12 barLieferumfang:Typ Temperguss: mit Halteschrauben, Typ Nylon: mit Halteschrauben und automatischer SicherungEmpfohlenes Zubehör für Kupplungen aus Temperguss:Sicherungsclip oder automatische SicherungAchtung:Bitte beachten Sie, dass die Temperguss-Kupplungen SSKIG 11462, SSKIG 11262, SSKIG G5062 sowie die Nylon-Kupplungen über ein verbessertes Dichtsystem verfügen, bei dem der Schlauch, bzw. das Gewinde unmittelbar an der Dichtung anliegt. Der Vorteil besteht darin, dass das Strahlgut nicht hinter die Dichtung gedrückt werden kann. Bei allen anderen Kupplungen ist der Schlauch durch einen Steg von der Dichtung getrennt.Weitere Eigenschaften:WerkstoffTemperguss verzinktGewindeG 1-1/4"L (mm)62ErsatzdichtungenSSKG GU LGGewicht500 g / Stk.
Klemmschalen 143 -148mm, Aluminium, EN14420-3 (DIN2817)
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)125 (5)Wandstärke (mm)10,0Ø Spannbereich (mm)143 -148Gewicht2,2 kg / Stk.

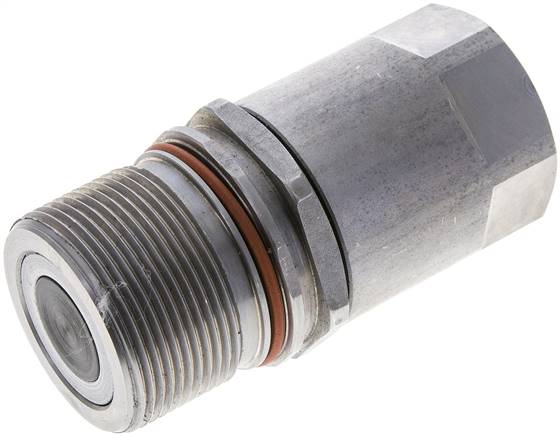

Flat-Face-Schraubkupplung, Muffe Baugr. 4, G 3/4"(IG)
Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungMuffeGewinde innenG 3/4"A (mm)M 43 x 2B (mm)48DN (mm)15Baugröße4PN (bar)350Gewicht750 g / Stk.
Band-It Jr.-Schelle 201 19,1 (3/4")x0,76mm, bis 88,9mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)88,9Zerreißkraft (N)10.013Gewicht90 g / Stk.

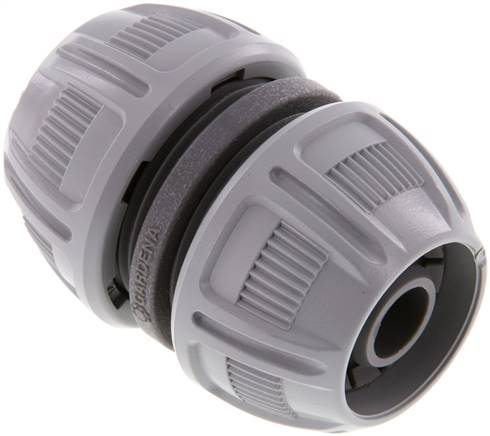

Schlauchverbinder 13 (1/2") mm, Gardena
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaSchlauch Ø innen (mm)13 (1/2)Temperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht23 g / Stk.
Tankwagenkupplung Kronenstück für MK 80 ES, 1.4408
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barWeitere Eigenschaften:Werkstoff1.4408passend fürMK 80 ESGewinde innenG 3"Gewicht450 g / Stk.
Band-It Jr.-Schelle 201 19,1 (3/4")x0,76mm, bis 76,2mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)76,2Zerreißkraft (N)10.013Gewicht80 g / Stk.
Band-It Jr.-Schelle 201 12,7 (1/2")x0,76mm, bis 63,5mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)63,5Zerreißkraft (N)6.675Gewicht46 g / Stk.
Klemmschalen 30 - 33mm, Aluminium, EN14420-3 (DIN2817)
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)19 (3/4)Wandstärke (mm)6,0Ø Spannbereich (mm)30 - 33Gewicht130 g / Stk.
Band-It Jr.-Schelle 201 15,9 (5/8")x0,76mm, bis 38,1mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)15,9 (5/8)Dicke (mm)0,76Schellen-Ø innen max. (mm)38,1Zerreißkraft (N)8.340Gewicht46 g / Stk.
Band-It Jr.-Schelle 201 6,4 (1/4")x0,51mm, bis 50,8mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)50,8Zerreißkraft (N)2.225Gewicht12 g / Stk.
Ersatzdichtung 1" 33×23×2, Viton
Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Werkstoffe:Innengewindedichtung: Typ Messing: NBR, Typ KTW: EPDM, Typ Edelstahl: FKMWeitere Eigenschaften:Gewicht1.6 g / Stk.
Band-It Jr.-Schelle 201 6,4 (1/4")x0,51mm, bis 20,6mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)20,6Zerreißkraft (N)2.225Gewicht7.9 g / Stk.
Band-It Jr.-Schelle 201 6,4 (1/4")x0,51mm, bis 34,9mm
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)34,9Zerreißkraft (N)2.225Gewicht9.7 g / Stk.
