Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungMuffeSchlauch Ø außen (mm)4Anzahl der Leitungen20beidseitig absperrendneinBaugröße2B (mm)143A (mm)130Betriebsdruck (bar)-0,99 bis 15C (mm)113Ersatz-O-RingeMFK 4 ORGewicht420 g / Stk.
44
%
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)76,2Zerreißkraft (N)6.675Gewicht50 g / Stk.
42
%
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)44,5Zerreißkraft (N)6.675Gewicht37 g / Stk.
50
%
Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBRWeitere Eigenschaften:WerkstoffPolyurethanpassend fürMK/VK 80Gewicht5.2 g / Stk.
15
%
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)150 (6)Wandstärke (mm)10,0Ø Spannbereich (mm)168 - 174Gewicht3,5 kg / Stk.
%
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffAluminiumAusführungohne Verriegelung (kann nur mit Kupplung mit Verriegelung koBaugröße2 (Dichtfäche 68 mm)InnengewindeG 2"Gewicht130 g / Stk.
34
%
Anwendung:Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.Werkstoffe:Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,99 bis 12 barHinweis:Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.Vorteile:•flache Bauform, •Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)8Anzahl der Leitungen8Gewicht90 g / Stk.
29
%

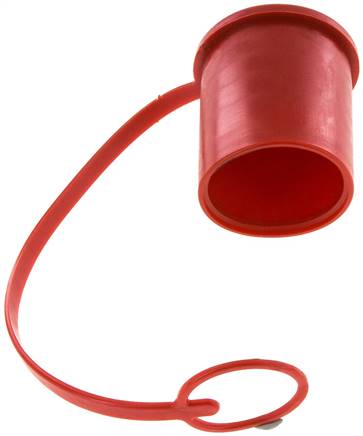

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungSteckerGewinde innenG 1"A (mm)30,0B (mm)48DN (ISO) (mm)19Baugröße4PN (bar)400Gewicht470 g / Stk.
50
%
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)38 (1-1/2)Wandstärke (mm)10,0Ø Spannbereich (mm)57 - 60Gewicht175 g / Stk.
50
%
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Spannringhebel, KronenstückWeitere Eigenschaften:Werkstoff1.4408DN (mm)100Gewinde innenG 4"Gewicht2,2 kg / Stk.
%

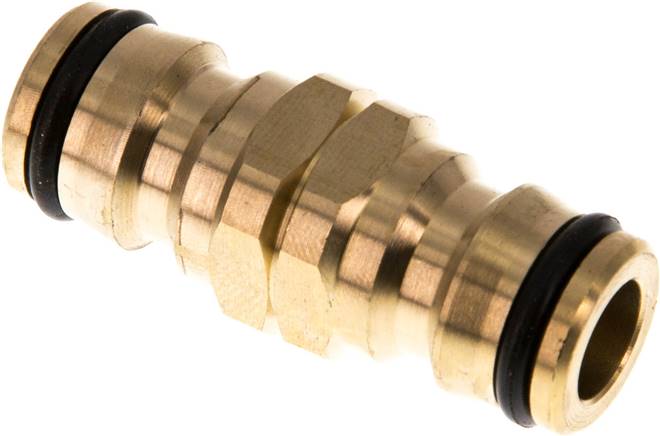

Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingTemperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht55 g / Stk.
42
%
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)38,1Zerreißkraft (N)6.675Gewicht34 g / Stk.
38
%
Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungSteckerGewinde innenG 1/2"A (mm)M 36 x 2B (mm)42DN (mm)12,8Baugröße3PN (bar)350Gewicht490 g / Stk.
32
%
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungSchlaufeBreite (mm)19,1 (3/4)Gewicht15 g / Stk.
34
%
Anwendung:Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.Werkstoffe:Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,99 bis 12 barHinweis:Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.Vorteile:•flache Bauform, •Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)6Anzahl der Leitungen10Gewicht95 g / Stk.
23
%
Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungMuffeSchlauch Ø außen (mm)6Anzahl der Leitungen10beidseitig absperrendneinBaugröße1B (mm)116A (mm)103Betriebsdruck (bar)-0,99 bis 15C (mm)86Ersatz-O-RingeMFK 6 ORGewicht340 g / Stk.
37
%

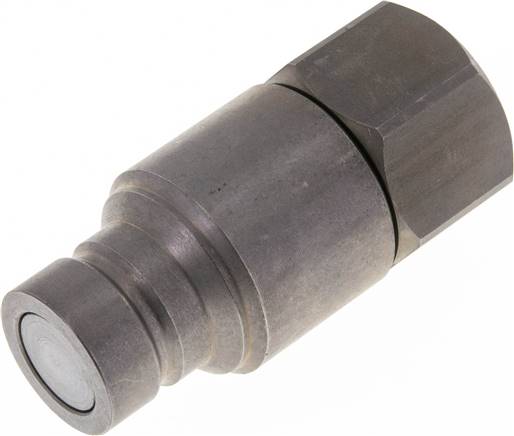

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•Neben den Vorteilen von Flat-Face Kupplungen erlaubt der Flat-Face-Stecker mit Druckeliminator ein Kuppeln unter statischem Druck auf der Steckerseite (z.B. bei abgekuppelten Bauteilen, in denen sich ein Druck z.B. durch Sonnenbestrahlung aufgebaut hat). •Voll kompatibel zu Flat-Face-StandardkupplungenWeitere Eigenschaften:Gewinde innenG 1"A (mm)30,0DN (ISO) (mm)19Baugröße4PN (bar)400Gewicht700 g / Stk.
37
%
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•Neben den Vorteilen von Flat-Face Kupplungen erlaubt der Flat-Face-Stecker mit Druckeliminator ein Kuppeln unter statischem Druck auf der Steckerseite (z.B. bei abgekuppelten Bauteilen, in denen sich ein Druck z.B. durch Sonnenbestrahlung aufgebaut hat). •Voll kompatibel zu Flat-Face-StandardkupplungenWeitere Eigenschaften:Gewinde innenG 3/4"A (mm)30,0DN (ISO) (mm)19Baugröße4PN (bar)400Gewicht750 g / Stk.
15
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaGewinde außenG 1/4"Temperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht10 g / Stk.
37
%
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungSteckerGewinde innenG 1/4"A (mm)16,2B (mm)27DN (ISO) (mm)6,3Baugröße1PN (bar)500Gewicht85 g / Stk.
20
%
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungBand (30,5 m Karton)Breite (mm)9,5 (3/8)Dicke (mm)0,64Zerreißkraft (N)4.005Schlaufe*C253Gewicht1,5 kg / Stk.
35
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingGewinde innenG 1"Temperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht46 g / Stk.
%
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingGewinde außenG 3/4"Temperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht39 g / Stk.
47
%

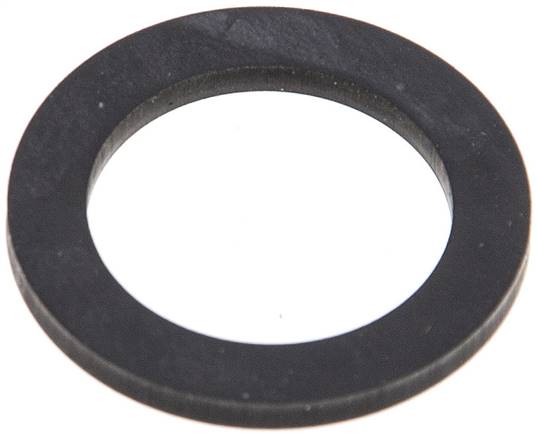

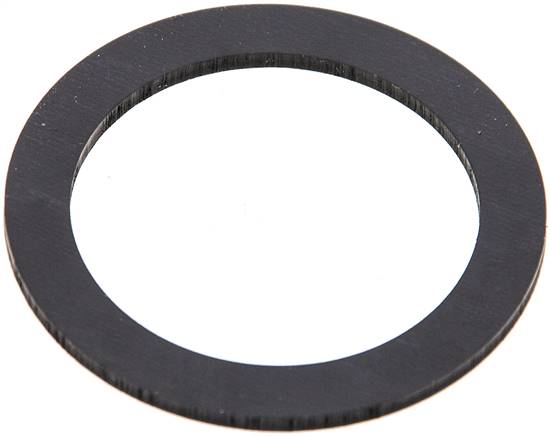

Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Werkstoffe:Innengewindedichtung: Typ Messing: NBR, Typ KTW: EPDM, Typ Edelstahl: FKMWeitere Eigenschaften:Gewicht2.1 g / Stk.
