Sonderskalierung: 4-20 mA für Taupunktsensoren FA 510/515 für Adsorptionstrockner

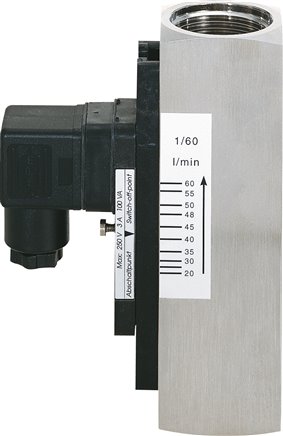

Durchflusswächter G 1" (IG), 15 - 45 l/min, 1.4571, für wässrige Medien

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Schaltbereich (L/min)15 - 45PN (bar)300Gewicht1,2 kg / Stk.

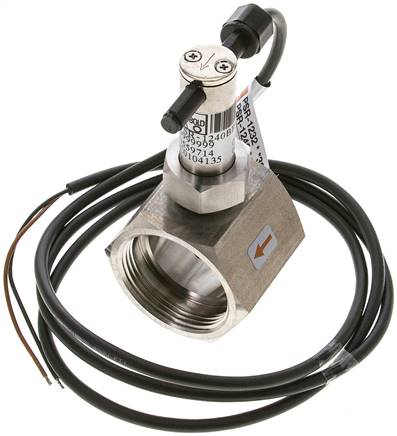

Prallscheiben-Durchflusswächter G 1-1/2", 1.4301

Anwendung:Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.Temperaturbereich:Typ Messing: -20°C bis +70°C, Typ 1.4301: -10°C bis +110°C, Umgebung: -20°C bis +50°CSchutzart:IP 65Elektrischer Anschluss:Kabel 1,5 mSchaltausgang:Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 WWeitere Eigenschaften:AusführungDurchflusswächter komplettWerkstoff1.4301GewindeG 1-1/2"ansteigender Durchfluss ca. Schaltbereich (Wasser) (L/min)23,1 - 57,9nachlassender Durchfluss ca. Schaltbereich (Wasser) (L/min)23,5 - 53,1PN (bar)40Medientemperatur (°C)-10 bis +110Gewicht600 g / Stk.

Stromzange 0...400 A RMS für mobile Geräte

Anschlussleitung: 3m Kabel, ODU 8 pol. Spannung: 10 - 30 VDC

Flow meter FLI D32 C -  Modbus - G-INT

Durchflussmesser G 1" (IG), 30 - 90 l/min, Messing vernickelt

Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)30 bis 90GewindeG 1"PN (bar)250Gewicht1,3 kg / Stk.

Software Support / Std

Stromwandler Set 100A/1A bestehend aus 3 Wandlern für mobile Geräte

Einschraub-Temperaturfühler PT 100 Klasse A

Technische Daten: Länge 300 mm Durchmesser 6 mm Messumformer 4 bis 20 mA = -50 bis +500°C Anschluss 2-Draht

VA 570 Durchfluss- /Verbrauchssensor mit integrierter 1 1/4" Messstrecke

Kabel-Temperaturfühler PT 100 Klasse A, 200m

Technische Daten: Länge 200 mm Durchmesser 6 mm Einsatztemperatur -50 bis +260°C Anschlussleitung 5m, offenes Ende, 4-Draht

Stromwandler Set 600A/1A bestehend aus 3 Wandlern für mobile Geräte

Option Totalisatorfunktion für analoge Signale

Standard Drucksonde CS 400 (0...400 bar), ± 0,5 % Genauigkeit v.E

Standard Drucksensor CS 400 Der Standard Drucksensor CS 400 ist für Messungen de Druckverhältnisse von 0...400 bar ausgelegt und misst mit einer Genauigkeit von max. 0,5% Abweichung.  Ausgangssignal: 4...20 mA, 2-Leiter Spannungsversorgung: 8...30 VDC

Messstrecke für METPOINT OCV DN40

Technische Daten:Materiel: Edelstahl öl- und FettfreiAnschluss für Probenahmesonde E: 3/8" Innengewinde ölfreiKegeliges Withworth Rohrgewinde: DIN 2999MessstreckeDN 40 1 1/2"TypMS-4016PN (bar [ü])16A (mm)600B (mm)180C (mm)670RR1 1/2"D1 (Ø mm)48,3 x 3,6Bestell Nr.:BE-4013234

Ultraschallkamera – auch für bestehende LD500/510

Der neue UltraCam Trichter visualisiert Ultraschall auf dem Bildschirm des LD 500 / LD 510 (abHardware-Version 2.0) und macht Leckagen sichtbar. So werden die Leckagen noch schnellergefunden. Die 5 LED’s verbessern automatisch die Bildqualität in einer dunklen Umgebung. Zusätzlichverfügt die UltraCam über eine Laserabstandsmessung und einen Ultraschallwandler, welcherUltraschall hörbar macht, und schätzt die Kosten ab.

Ersatzgerät für die Dauer der Kalibrierung

Luftverbrauchsmesser R 1", 14 - 3750 l/min

Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1"DN (mm)25Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)84Messbereich (m3/h)0,8 - 225Messbereich-1 (L/min)14 - 3750NetzteilLVM NETZGewicht1,6 kg / Stk.

Messkammer aus Edelstahl (1.4305) zur Taupunktmessung in Gasen/Luft,bis 350 bar,

Anschweissnippel, L = 35 mm, Außengewinde, R1/2"Edelstahl 1.4301

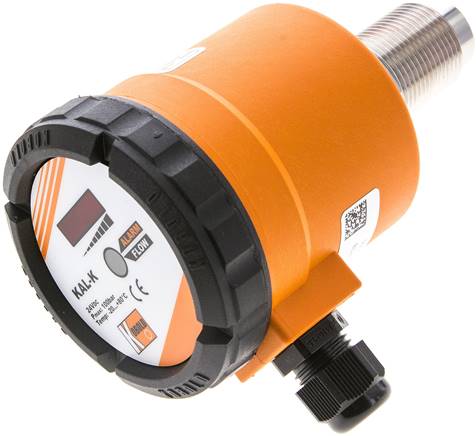

elektron. Strömungswächter G 3/4", 24 V=

Anwendung:Der elektronische Durchflusswächter überwacht kontinuierlich flüssige Medien. Er findet überall dort seine Anwendung, wo Durchflüsse mit minimalem Druckverlust sicher überwacht werden sollen. Die einteilige Ausführung des Messstiftes reduziert wesentlich die Veschmutzungsempfindlichkeit. Der elektronische Durchflusswächter arbeitet nach dem kalorimetrischen Prinzip. Der Sensor wird an der Stirnfläche um einige Grade gegenüber dem Durchflussmedium aufgeheizt. Fließt das Medium, so wird die in dem Sensor erzeugte Wärme durch das Medium abgeführt, d.h. der Sensor wird gekühlt. Der Abkühlvorgang ist ein genaues Maß für die Fließgeschwindigkeit.Das Sensorsignal wird mit den in einem Mikrocontroller abgelegten Referenzdaten verglichen. Bei Abweichungen zwischen der gewünschten und der vorhandenen Fließgeschwindigkeit wird ein Ausgangssignal geschaltet.Werkstoffe:Messglied: 1.4301, Gehäuse: Polyamid, glasfaserverstärktTemperaturbereich:Medium: -20°C bis +80°C (Umgebung: -20°C bis +60°C)Medien:Wasser und wässrige MedienSchutzart:IP 65Elektrischer Anschluss:M 16 x 1,5 KabelverschraubungVorteile gegenüber mechanischen Durchflusswächtern:•optimale Temperaturkompensation, •intelligentes Schaltverhalten, •Messbereichsanpassung, keine beweglichen Teile, •einfachste Installation, Inbetriebnahme und Bedienung, •geringer DruckverlustOptional:Werkstoff Messglied: 1.4404 -4A, Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, 24 V DC) -M12Schaltbereich in Abhängigkeit des Rohrdurchmessers (für Wasser):DN 8: 0,12 - 6,0 l/min, DN 10: 0,19 - 9,4 l/min, DN 15: 0,42 - 21,8 l/min; DN 20: 0,75 - 37,7 l/min, DN 25: 1,18 - 59 l/min, DN 30: 1,7 - 84,8 l/min, DN 40: 3 - 150 l/min, DN 50: 4,7 - 235 l/min, DN 60: 6,8 - 340 l/min, DN 80: 12 - 603 l/min, DN 100: 18,8 - 942 l/min, DN 150: 42,4 - 2120 l/minWeitere Eigenschaften:AusführungStandardGewindeG 3/4"Spannung24 V=KontaktartSchließer NPN / PNP umschaltbar max. 400 mAca. Schaltbereich (Wasser) bei Nennweite 8 mm (L/min)0,12 - 6,0ca. Schaltbereich (Wasser) bei Nennweite 10 mm (L/min)0,19 - 9,4ca. Schaltbereich (Wasser) bei Nennweite 15 mm (L/min)0,42 - 21,8ca. Schaltbereich (Wasser) bei Nennweite 20 mm (L/min)0,75 - 37,7ca. Schaltbereich (Wasser) bei Nennweite 25 mm (L/min)1,18 - 59,0ca. Schaltbereich (Wasser) bei Nennweite 30 mm (L/min)1,7 - 84,8ca. Schaltbereich (Wasser) bei Nennweite 40 mm (L/min)3,0 - 150,0ca. Schaltbereich (Wasser) bei Nennweite 50 mm (L/min)4,7 - 235,0ca. Schaltbereich (Wasser) bei Nennweite 60 mm (L/min)6,8 - 340,0ca. Schaltbereich (Wasser) bei Nennweite 80 mm (L/min)12,0 - 603,0ca. Schaltbereich (Wasser) bei Nennweite 100 mm (L/min)18,8 - 942,0ca. Schaltbereich (Wasser) bei Nennweite 150 mm (L/min)42,4 - 2120,0Gewicht550 g / Stk.

Durchflussmesser G 1" (IG), 20 - 60 l/min, 1.4571

Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571Anzeigebereich (L/min)20 bis 60GewindeG 1"PN (bar)300

Durchflussmesser G 1" (IG), 35 - 110 l/min, Messing vernickelt

Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)35 bis 110GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.

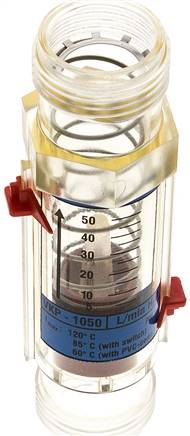

Durchflussmesser G 1" (AG), 5 - 50 l/min für Wasser

Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Polysulfon, Feder: 1.4310, Dichtung: NBR (für Medium Öl: Klingerit-Oilit)Temperaturbereich:0°C bis +120°CMessprinzip:Schwebekörper, federbelastetEingbaulage:beliebigStrömungsrichtung:nur in eine RichtungVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:für MediumWasserAnzeigebereich (L/min)5 bis 50AußengewindeG 1"Gewicht90 g / Stk.
