Druckluft Messtechnik: Messgeräte, Leckagesuchgeräte und mehr!

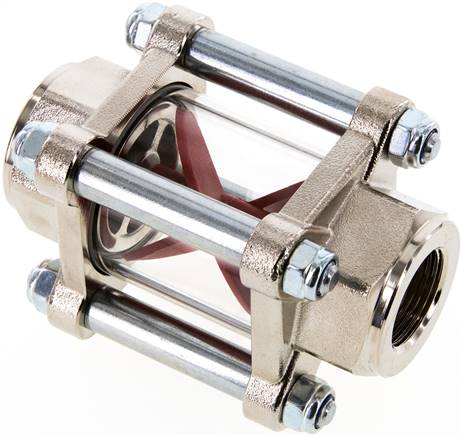

Flügelrad-Durchflussanzeige G 3/4", 1,6 - 17 l/min

Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungDurchflussanzeigeDurchfluss (Wasser) (L/min)1,6 - 17GewindeG 3/4"L (mm)105B (mm)67Betriebsdruck (bar)30ErsatzschauglasDMA 34 REPGewicht1,1 kg / Stk.

CS Schwanenhals zur Lecksuche an schwer zugänglichen Stellen (Länge 600 mm)

Druckminderer, Öl- und fettfrei für METPOINT OCV

Leckagesuchgerät LOCATOR-EV Ultraschall Leckagen Detektor

PRODUKTMERKMALE Der LOCATOR-EV ist leicht und einfach zubedienen. Durch die zuverlässige undgenaue Detektionsfähigkeit ist derLOCATOR-EV ein zuverlässiger Leckagen-Detektor. Luft Leck-Turbulenzen sowie Reibungerzeugen hochfrequente Ultraschallwellen.Diese sind in der Regel höher als 20 kHz.Dies Frequenz liegt über dem Bereich dermenschlichen Hörvermögensebene. Die Ultraschallwellen können in der Luftreisen und sind sehr direktional. Dieserdirektionale Aspekt ermöglicht demLOCATOR-EV die Ultraschalle zu vonanderen externen Schallen zu isolieren.Der LOCATOR-EV ist eine sehr nützliche Hilfebei der vorbeugenden Wartung, Fehlersuche,Qualitätssicherung und Erfassung von KOMMERZIELLE VORTEILE Wettbewerbsfähige Preise sorgen für einen schnelle Amortisation. Ultraschall Leckagen Feststellung um Geld zu sparen. Keine Produktionsstörung wenn der LOCATOR-EV verwendet wird. Vollautomatische wartungsfreie Handhabung, Personalisierung ist möglich. Geringes Gewicht. TECHNISCHE VORTEILE Geliefert im Hartschalenkoffer, komplett mit Headset und Gummisonden. Einfach zu bedienen. Leckagen werden von einem Abstand (bis zu 10 Metern) detektiert. Hochwirksam in Leckagen detektieren, auch während einer laufenden Produktion im Betrieb. Sehr wenig Zeit erforderlich, um die Leckagen zu lokalisieren. Ein professionelles Headset ist im Lieferumfang enthalten. SPEZIFIKATIONEN Aufbau Hand gehaltener ABS- Ultraschall-Prozessor Schaltung SMT / Solid-State-Hybrid-Überlagerungsempfänger Frequenz-Reaktion 36000 – 44000 Hz. Indikator 10 Segment- Leckagen LED mit bar- AnzeigeStrom 9 Volt Alkaline- Batterie ( im Lieferumfang enthalten ) Headset Geräuschisolation: Doppelkammer- Headset verkabeltImpedanz: 16 Ohm. Mehr als 23 dB A ) Schalldämmung. Ansprechzeit 300 Millisekunden Betriebsumgebungstemperatur 10 – 60 Grad C. (50 – 140 Grad F) Relative Luftfeuchtigkeit 10 – 95 % Gewicht  0.25 Kg

MIETE: Verbrauchszähler G1/2 für DruckluftVA 520 Edelstahl 1.4301 als Mietgerät

VA 520 Verbrauchszähler für Druckluft G1/2 als Mietgerät Preis: 99 € netto (117,81 € brutto) pro angefangener Kalenderwoche Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden. Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Der Einbau der Verbrauchszähler VA 520 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss. Einsatzbereiche: Druckluftbilanzierung, Druckluftverbrauchsmessung Leckageluft / Leckrate ermitteln Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen Anwendungstechnische Merkmale: Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ... Einfache und kostengünstige Installation Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar. Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert) Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung) Vernachlässigbar kleiner Druckverlust Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar Technische Daten:   Messgrößen: m³/h, l/min (1000 mbar, 20°C) bei Druckluft Über Tasten einstellbar: m³/h, m³/min, l/min Messprinzip: kalorimetrische Messung Sensor: Thermischer Massenstromsensor Messmedium: Luft Gasarten über Software einstellbar:   Genauigkeit: ± 1,5% v.M, ± 0,3 % v.E Einsatztemperatur: -30... 80°C Messbereich: Anschlussgewinde R 1/2" von 0,2... 90 m³/h Betriebsdruck: bis 16 bar Analogausgang: 4... 20 mA für m³/h bzw. l/min Impulsausgang: 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert Digitalausgang: RS 485 Schnittstelle, Modbus RTU Versorgung: 24 VDC geglättet ± 15 % Bürde: < 500 Ohm Gehäuse: Polycarbonat Messstrecke: Edelstahl, 1.4301 Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.

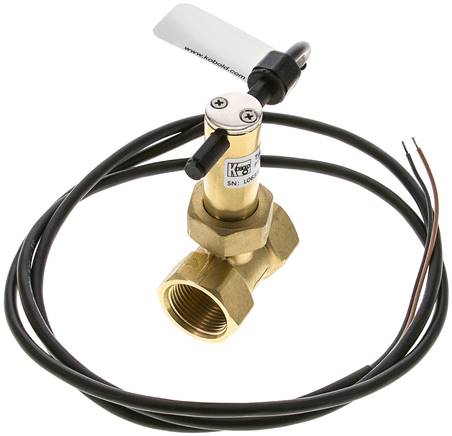

Prallscheiben-Durchflusswächter G 3/4", Messing

Anwendung:Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.Temperaturbereich:Typ Messing: -20°C bis +70°C, Typ 1.4301: -10°C bis +110°C, Umgebung: -20°C bis +50°CSchutzart:IP 65Elektrischer Anschluss:Kabel 1,5 mSchaltausgang:Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 WWeitere Eigenschaften:AusführungDurchflusswächter komplettWerkstoffMessingGewindeG 3/4"ansteigender Durchfluss ca. Schaltbereich (Wasser) (L/min)7,7 - 13,4nachlassender Durchfluss ca. Schaltbereich (Wasser) (L/min)5,9 - 13PN (bar)100Medientemperatur (°C)-20 bis +70Gewicht350 g / Stk.

Leckagesuchgerät LOCATOR Ultreaschall Leckagen Detektor

VA 520 Verbrauchszähler mit integrierter 1 1/2" Messstrecke

Trockenbehälter für CS Taupunktsensoren

Messkammer für atmosphärischen Taupunkt

Durchflussmesser/-wächter, 8 - 24 l/min, 1.4571

Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Anzeigebereich (L/min)8 - 24PN (bar)300Gewicht1,2 kg / Stk.

FA 510 Taupunktsensor für mobile Geräte -80?+20°Ctd, inkl. Messkammer mobil, 5m Anschlussleitung und

Taupunkt-Sensor FA 510 von -80° bis 20°Ctd inkl. Messkammer, 5 m Anschlussleitung und gelochter SchutzkappeDie neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden. Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt. Besondere Vorteile: Messbereich -80° bis 20°Ctd Extrem langzeitstabil Analogausgang 4 .. 20 mA Betauungsunempfindlich Schnelle Angleichzeit Empfehlung: Einbau mit Standard-Messkammer für Druckluft bis 16 bar Einfache Installation über Schnellkupplung Technische Daten FA 510: Messbereich: -80° bis 20°Ctd Genauigkeit: +- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd +- 3°C bei -50 bis -80°Ctd Druckbereich: -1 bis 50bar Stromversorgung: 24 VDC (16 .. 30 VDC) Schutzart: IP 65 EMV: nach DIN EN 61326 Einsatztemperatur: -20 ... 70 °C Anschluss: M12, 5-polig PC-Anschluss: Modbus-RTU Schnittstelle (RS 485) Analogausgang: 4...20 mA = -80 bis 20°Ctd (3-Draht) Bürde für Analogausgang: < 500 Ohm Einschraubgewinde: G 1/2" Abmessungen: Durchm. 30 mm, Länge ca. 130 mm Über Service Software:- Einheiten wählen- Skalierung % RH, °Ctd, g/m³, mg/m³, ppm V/V4 .. 20 mA ändern Sonderversion: 4 .. 20 mA, 2 Drahtrechnik Weitere Optionen finden Sie unter Zubehör.

METPOINT OCV Probenetnahmesonde DN50-80

Anschlussleitung für VA/FA Sensoren an mobile Geräte, ODU/M12, 5 m

Richtrohr mit Richtspitze

Anbohrschelle für Rohr-0 145 - 155 mm, Länge: 250 mm

Stromwandler 200/5 A anschließbar an Strom- / Wirkleistungszähler

Sonderversion 2-10 Volt

elektron. Strömungswächter G 1/4", 24 V=

Anwendung:Der elektronische Durchflusswächter überwacht kontinuierlich flüssige Medien. Er findet überall dort seine Anwendung, wo Durchflüsse mit minimalem Druckverlust sicher überwacht werden sollen. Die einteilige Ausführung des Messstiftes reduziert wesentlich die Veschmutzungsempfindlichkeit. Der elektronische Durchflusswächter arbeitet nach dem kalorimetrischen Prinzip. Der Sensor wird an der Stirnfläche um einige Grade gegenüber dem Durchflussmedium aufgeheizt. Fließt das Medium, so wird die in dem Sensor erzeugte Wärme durch das Medium abgeführt, d.h. der Sensor wird gekühlt. Der Abkühlvorgang ist ein genaues Maß für die Fließgeschwindigkeit.Das Sensorsignal wird mit den in einem Mikrocontroller abgelegten Referenzdaten verglichen. Bei Abweichungen zwischen der gewünschten und der vorhandenen Fließgeschwindigkeit wird ein Ausgangssignal geschaltet.Werkstoffe:Messglied: 1.4301, Gehäuse: Polyamid, glasfaserverstärktTemperaturbereich:Medium: -20°C bis +80°C (Umgebung: -20°C bis +60°C)Medien:Wasser und wässrige MedienSchutzart:IP 65Elektrischer Anschluss:M 16 x 1,5 KabelverschraubungVorteile gegenüber mechanischen Durchflusswächtern:•optimale Temperaturkompensation, •intelligentes Schaltverhalten, •Messbereichsanpassung, keine beweglichen Teile, •einfachste Installation, Inbetriebnahme und Bedienung, •geringer DruckverlustOptional:Werkstoff Messglied: 1.4404 -4A, Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, 24 V DC) -M12Schaltbereich in Abhängigkeit des Rohrdurchmessers (für Wasser):DN 8: 0,12 - 6,0 l/min, DN 10: 0,19 - 9,4 l/min, DN 15: 0,42 - 21,8 l/min; DN 20: 0,75 - 37,7 l/min, DN 25: 1,18 - 59 l/min, DN 30: 1,7 - 84,8 l/min, DN 40: 3 - 150 l/min, DN 50: 4,7 - 235 l/min, DN 60: 6,8 - 340 l/min, DN 80: 12 - 603 l/min, DN 100: 18,8 - 942 l/min, DN 150: 42,4 - 2120 l/minWeitere Eigenschaften:AusführungStandardGewindeG 1/4"Spannung24 V=KontaktartSchließer NPN / PNP umschaltbar max. 400 mAca. Schaltbereich (Wasser) bei Nennweite 8 mm (L/min)0,12 - 6,0ca. Schaltbereich (Wasser) bei Nennweite 10 mm (L/min)0,19 - 9,4ca. Schaltbereich (Wasser) bei Nennweite 15 mm (L/min)0,42 - 21,8ca. Schaltbereich (Wasser) bei Nennweite 20 mm (L/min)0,75 - 37,7ca. Schaltbereich (Wasser) bei Nennweite 25 mm (L/min)1,18 - 59,0ca. Schaltbereich (Wasser) bei Nennweite 30 mm (L/min)1,7 - 84,8ca. Schaltbereich (Wasser) bei Nennweite 40 mm (L/min)3,0 - 150,0ca. Schaltbereich (Wasser) bei Nennweite 50 mm (L/min)4,7 - 235,0ca. Schaltbereich (Wasser) bei Nennweite 60 mm (L/min)6,8 - 340,0ca. Schaltbereich (Wasser) bei Nennweite 80 mm (L/min)12,0 - 603,0ca. Schaltbereich (Wasser) bei Nennweite 100 mm (L/min)18,8 - 942,0ca. Schaltbereich (Wasser) bei Nennweite 150 mm (L/min)42,4 - 2120,0Gewicht430 g / Stk.

Messstrecken für präzise Durchflussmessungen DN 150/168,3

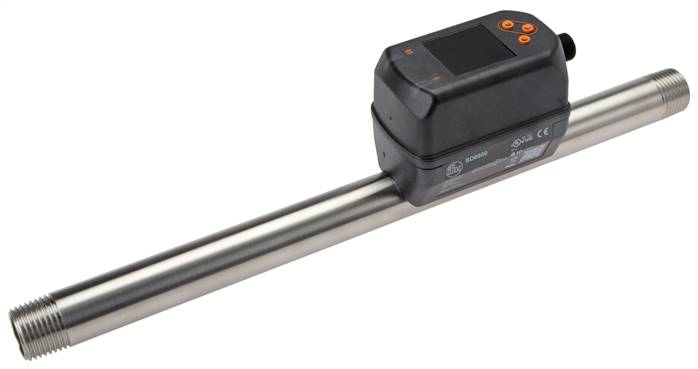

Luftverbrauchsmesser R 1-1/2", 20 - 6830 l/min

Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1-1/2"DN (mm)40Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)98Messbereich (m3/h)1,4 - 410Messbereich-1 (L/min)20 - 6830NetzteilLVM NETZGewicht2,3 kg / Stk.

VA 520 Verbrauchszähler mit integrierter DN 25 Messstrecke mit Vorschweißflansch

Messstrecken für präzise Durchflussmessungen R 3/4"

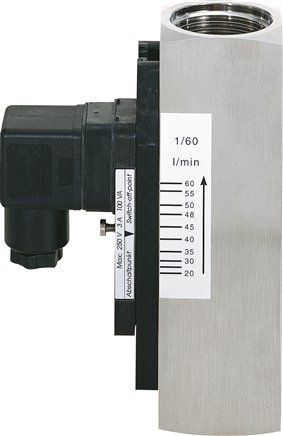

Durchflusswächter G 1" (IG), 20 - 60 l/min, Messing vernickelt

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)20 - 60PN (bar)250Gewicht1,2 kg / Stk.
