Durchflusswächter G 1" (IG), 5 - 15 l/min, 1.4571

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Schaltbereich (L/min)5 - 15PN (bar)300Gewicht1,1 kg / Stk.

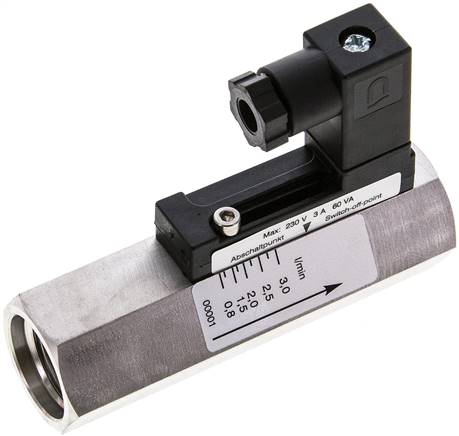

Durchflusswächter G 1/2" (IG), 0,8 - 3 l/min, 1.4571

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 (IG)Schaltbereich (L/min)0,8 - 3PN (bar)350Gewicht300 g / Stk.

Messkammer für Granulattrockner für minimalen Überdruck (bis 250 mbar)

Standard Drucksonde CS 1.6 absolut (0...1,6 bar absolut), ± 0,5 % Genauigkeit v.E

Standard Drucksensor CS 1,6 absolut Der Standard Drucksensor CS 1,6 ist für Messungen der Druckverhältnisse von 0...1,6 bar ausgelegt und misst mit einer Genauigkeit von max. 0,5 % Abweichung.  Ausgangssignal: 4...20 mA, 2-Leiter Spannungsversorgung: 8...30 VDC

Differenz-Drucksonde 1.6 bar diff

Differenzdrucksonde zur Prüfung der Filterleistung in Druckluftsystemen Die kleine und einfach zu installierende Differenzdrucksonde misst und überwacht die Filterleistung des Druckluftsystems und trägt so dazu bei, die erforderliche Druckluftqualität dauerhaft aufrecht zu erhalten. Die Messung erfolgt dabei auf geringstem Raum mit Halter und Sockel in einem.Anschluss in Verbindung mit zwei PE-Schläuchen vor und hinter den Filterelementen des Druckluftsystems.   Anforderungen in der Praxis: Ermöglicht den rechtzeitigen Austausch der Filterelemente und verhindert Druckabfälle (Energieverlust) Spätestens bei einem Differenz-Druck von > 350 mbar sollten die Filterelemente getauscht werden (Aktivkohlefilter sind davon ausgenommen) Sorgt für die dauerhafte Einhaltung der geforderten Druckluftqualität   Technische Daten: Messbereich 0 ... 1.6 bar Differenz max. Systemdruck 10 bar max. Überbelastbarkeit beidseitig 15 bar max. einseitige Überlastbarkeit + Seite 15 bar - Seite 10 bar Berstdruck 60 bar Gesamtfehler 2.0 % vom Endwert Ausgang 4 ... 20 mA Zweileiter Spannungsversorgung DC 10 ... 30 V bei Ausgang 4 ... 20 mA Einsatz- temperatur Umgebung -20 ... +80 °C Anschlüsse 2x G 1/8 Innengewinde inkl. Steckkupplung für 6-mm-Schlauch Elektrischer Anschluss Rundstecker M12 x 1

Standard Drucksonde CS 10 (0...10 bar), ± 1 % Genauigkeit v.E

Standard Drucksensor CS 10 und CS 16 Der Standard Drucksensor CS 10 und CS 16 ist für Messungen der Druckverhältnisse von 0...10 bar und 0...16 bar ausgelegt und misst mit einer Genauigkeit von max. 1% Abweichung. Für genauere Messungen im selben Messbereich empfehlen wir die CS 10/ CS 16 Ausführungen mit einer Abweichung von höchstens 0,5%. Ausgangssignal: 4...20 mA, 2-Leiter Spannungsversorgung: 8...30 VDC

Durchflusswächter G 1" (IG), 35 - 110 l/min, Messing vernickelt

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)35 - 110PN (bar)250Gewicht1,2 kg / Stk.

Integrierter Datenlogger für 100 Mio. Messwerte

VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 20 Messstrecke mit Vorschweißflansch

Durchflusswächter G 1" (IG), 8 - 24 l/min, 1.4571

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Schaltbereich (L/min)8 - 24PN (bar)300Gewicht1,1 kg / Stk.

FA 510 Taupunktsensor für mobile Geräte -20?+50°Ctd, inkl. Messkammer mobil,5m Anschlussleitung und

Taupunkt-Sensor FA 510 von -20° bis 50°Ctd inkl Messkammer, 5m Anschlussleitung und gelochter Schutzkappe Die neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt. Besondere Vorteile: Messbereich -20° bis 50°Ctd Extrem langzeitstabil Analogausgang 4 .. 20 mA Betauungsunempfindlich Schnelle Angleichzeit Empfehlung: Einbau mit Standard-Messkammer für Druckluft bis 16 bar Einfache Installation über Schnellkupplung Technische Daten FA 410:   Messbereich: -20° bis 50°Ctd Genauigkeit: +- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd Druckbereich: -1 bis 50bar Stromversorgung: 24 VDC (16 .. 30 VDC) Schutzart: IP 65 EMV: nach DIN EN 61326 Einsatztemperatur: -20 ... 70 °C Anschluss: M12, 5-polig PC-Anschluss: Modbus-RTU Schnittstelle (RS 485) Analogausgang: 4 .. 20 mA = -20 bis 50°Ctd Bürde für Analogausgang: < 500 Ohm Einschraubgewinde: G 1/2" Abmessungen: Durchm. 30 mm, Länge ca. 130 mm Weitere Optionen finden Sie unter Zubehör.

Anbohrschelle für Rohr-0 168 - 180 mm, Länge: 250 mm

Option für DP 510: "Totalisatorfunktion für analoge Signale"

Set- Lecksuchgerät LD 500 mit UltraCam

Set- Lecksuchgerät LD 500 mit UltraCambestehend aus: 0560 0205 LD 500 Leckagesuchgerät inkl. UltraCam-Trichter, mit integrierter Kamera, 30Ultraschallmikrofonen zur Visualisierung der Leckage auf dem Bildschirm, inkl. 100 Leak Tags 0554 0104 Schalldichter Kopfhörer 0530 0104 Richtrohr mit Richtspitze 0554 0009 Steckernetzteil 020001402 Spiralkabel zum Anschluss des Ultraschallsensors Das LD 500 ist die konsequente Weiterentwicklung Die neuen Leckagemessgeräte LD 500/LD 510 mit Kamera und Leckageberechnung sind die idealen Messgeräte mit dem selbst kleinste Leckagen (0,1 l/min, entspricht ca. 1 € p.a.) auch auf große Entfernungen kinderleicht aufgespürt und dokumentiert werden können. Das LD 510 ist das weltweit erste Leckagemessgerät mit einem zusätzlichen frei belegbaren Sensoreingang für alle CS Sensoren. Damit lassen sich zusätzlich zur Leckagemessung und -ortung alle notwendigen Messungen bezüglich Taupunkt, Verbrauch, Druck, Temperatur,...durchführen. Produktmerkmale: Leckagesuchgerät Set inkl. einer integrierten Laser-Abstandmessung Bestimmen Sie Ihre Leckage (l/min) sowie das Einsparpotential (€/Jahr) Finden Sie kleinste Leckagen auch in großen Entfernungen Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Machen Sie Bilder von Ihren Leckagen Beschreiben Sie die Leckage und notwendige Wartungsarbeiten Übertragen Sie die Leckagedaten via USB auf Ihren PC Erstellen Sie einen Report gemäß ISO 50001 9 Stunden Dauerbetrieb möglich Multi-User fähig durch Cloud solution Automatische Sensorerkennung Technische Daten: Arbeitsfrequenz: 40 kHz ± 2 kHz Anschlüsse:  1.) 3,5 mm Klinkenstecker für Kopfhörer2.) Netzteilbuchse zum Anschluss eines externen Ladegerätes Laser:  Wellenlänge: 645... 660nmAusgangsleistung: < 1 mW (Laserklasse 2) Display: 3,5" Touchscreen Schnittstelle: USB Datenlogger: 2 GB SD Speicherkarte (100 Mio. Werte) Stromversorgung: Intern aufladbare Li-Ion Akkus ca. 9 h Dauerbetrieb, 4 h Ladezeit Umgebungstemperatur 0... +50°C EMV: DIN EN 61326 Auto level: Passt die Empfindlichkeit automatisch der Umgebung an und blendet die Umgebungsgeräusche zuverlässig aus Sensivität: min: 0,1 l/min bei 6 bar, 5 m Abstand, ca. 1€/Jahr Druckluftkosten Im LD 500/510 gespeicherte Leckage-Daten werden auf einen USB Stick zur Reporterstellung per Software exportiert. Wird die Leckage gefunden und gespeichert, werden folgende Daten im LD 500/510 mit abgespeichert und stehen nach dem Export in der Software CS Leak Reporter bzw. der CS LeckageApp für die Report Erstellung wieder zur Verfügung: Bild der Leckagestelle Datum / Uhrzeit Firmenname / Abteilung / Maschine Größe der Leckage in Liter/min (Einheit einstellbar) Kosten der Leckage pro Jahr in € (Währung einstellbar)  Eigenschaften: Per PC Software CS Leak Reporter oder CS LeckageApp können ausführliche Reports erstellt werden, die dem Druckluftanlagenbetreiber bzw. Abteilungsverantwortlichen zur Verfügung gestellt werden können. Der Report kann für die Gesamtfirma oder pro Abteilung erstellt werden und dokumentiert einfach und übersichtlich alle gefunden Leckagen. Durch die Summenbildung am Ende des Reports ist ein einfacher Überblick über die Gesamtleckagemenge in Liter/min sowie die Gesamtleckagekosten pro Jahr gegeben. Mit dem History Report können die kontinuierlichen Verbesserungen, die über mehrere Monate/Jahre durch konsequente Lecksuche und Leckbeseitigung erzielt wurden, dokumentiert werden. Einsparpotential durch ein Leckage-Messgerät:   Lochdurchmesser   Luftverlust  bei 6 bar         bei 12 bar      Energieverlust    bei 6 bar       bei 12 bar      Kosten pro Jahr  bei 6 bar    bei 12 bar    1 mm  1,1 l/s  2,0 l/s  0,4 kWh/h  1,1 kWh/h  320,00 €  880,00 €  3 mm  9,7 l/s  18,0 l/s  3,5 kWh/h  9,7 kWh/h  2.800,00 €  7.760,00 €  5 mm  26,9 l/s  50 l/s  9,7 kWh/h  27,0 kWh/h  7.760,00 €  21.600,00 €  10 mm  107,8 l/s  200,1 l/s  38,8 kWh/h  108,1 kWh/h  31.040,00 €  86.480,00 €

Anbohrschelle für Rohr-0 040 - 044 mm, Länge: 150 mm

Flow meter FLI D80 A -  Analog 4-20 - R-EXT

DS 52 LED-Prozess-Anzeige im Wandgehäuse mit digitalem Sensoreingang

Maße: 118 x 92 x 133 mm Versorgung: 230 V Analoger Sensoreingang: 4?20 mA oder 0?20 mA 2 Alarmrelais

Anbohrschelle für Rohr-0 036 - 040 mm, Länge: 100 mm

Flow meter FL S185 T -  Modbus - G1/2-EXT

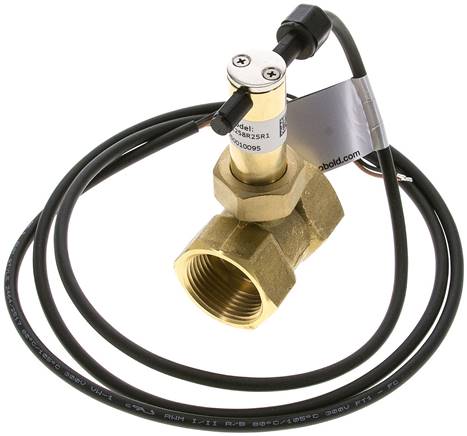

Prallscheiben-Durchflusswächter G 1", Messing

Anwendung:Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.Temperaturbereich:Typ Messing: -20°C bis +70°C, Typ 1.4301: -10°C bis +110°C, Umgebung: -20°C bis +50°CSchutzart:IP 65Elektrischer Anschluss:Kabel 1,5 mSchaltausgang:Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 WWeitere Eigenschaften:AusführungDurchflusswächter komplettWerkstoffMessingGewindeG 1"ansteigender Durchfluss ca. Schaltbereich (Wasser) (L/min)7,4 - 18,2nachlassender Durchfluss ca. Schaltbereich (Wasser) (L/min)7,3 - 17,2PN (bar)100Medientemperatur (°C)-20 bis +70Gewicht440 g / Stk.

elektron. Strömungswächter G 1/2", 24 V=, Werkstoff Messglied: 1.4404, Stecker M12

Anwendung:Der elektronische Durchflusswächter überwacht kontinuierlich flüssige Medien. Er findet überall dort seine Anwendung, wo Durchflüsse mit minimalem Druckverlust sicher überwacht werden sollen. Die einteilige Ausführung des Messstiftes reduziert wesentlich die Veschmutzungsempfindlichkeit. Der elektronische Durchflusswächter arbeitet nach dem kalorimetrischen Prinzip. Der Sensor wird an der Stirnfläche um einige Grade gegenüber dem Durchflussmedium aufgeheizt. Fließt das Medium, so wird die in dem Sensor erzeugte Wärme durch das Medium abgeführt, d.h. der Sensor wird gekühlt. Der Abkühlvorgang ist ein genaues Maß für die Fließgeschwindigkeit.Das Sensorsignal wird mit den in einem Mikrocontroller abgelegten Referenzdaten verglichen. Bei Abweichungen zwischen der gewünschten und der vorhandenen Fließgeschwindigkeit wird ein Ausgangssignal geschaltet.Werkstoffe:Messglied: 1.4301, Gehäuse: Polyamid, glasfaserverstärktTemperaturbereich:Medium: -20°C bis +80°C (Umgebung: -20°C bis +60°C)Medien:Wasser und wässrige MedienSchutzart:IP 65Elektrischer Anschluss:M 16 x 1,5 KabelverschraubungVorteile gegenüber mechanischen Durchflusswächtern:•optimale Temperaturkompensation, •intelligentes Schaltverhalten, •Messbereichsanpassung, keine beweglichen Teile, •einfachste Installation, Inbetriebnahme und Bedienung, •geringer DruckverlustOptional:Werkstoff Messglied: 1.4404 -4A, Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, 24 V DC) -M12Schaltbereich in Abhängigkeit des Rohrdurchmessers (für Wasser):DN 8: 0,12 - 6,0 l/min, DN 10: 0,19 - 9,4 l/min, DN 15: 0,42 - 21,8 l/min; DN 20: 0,75 - 37,7 l/min, DN 25: 1,18 - 59 l/min, DN 30: 1,7 - 84,8 l/min, DN 40: 3 - 150 l/min, DN 50: 4,7 - 235 l/min, DN 60: 6,8 - 340 l/min, DN 80: 12 - 603 l/min, DN 100: 18,8 - 942 l/min, DN 150: 42,4 - 2120 l/minWeitere Eigenschaften:Ausführung1.4404, mit elektrischem Anschluss mittels M 12-Stecker (24 GewindeG 1/2"Spannung24 V=KontaktartSchließer NPN / PNP umschaltbar max. 400 mAca. Schaltbereich (Wasser) bei Nennweite 8 mm (L/min)0,12 - 6,0ca. Schaltbereich (Wasser) bei Nennweite 10 mm (L/min)0,19 - 9,4ca. Schaltbereich (Wasser) bei Nennweite 15 mm (L/min)0,42 - 21,8ca. Schaltbereich (Wasser) bei Nennweite 20 mm (L/min)0,75 - 37,7ca. Schaltbereich (Wasser) bei Nennweite 25 mm (L/min)1,18 - 59,0ca. Schaltbereich (Wasser) bei Nennweite 30 mm (L/min)1,7 - 84,8ca. Schaltbereich (Wasser) bei Nennweite 40 mm (L/min)3,0 - 150,0ca. Schaltbereich (Wasser) bei Nennweite 50 mm (L/min)4,7 - 235,0ca. Schaltbereich (Wasser) bei Nennweite 60 mm (L/min)6,8 - 340,0ca. Schaltbereich (Wasser) bei Nennweite 80 mm (L/min)12,0 - 603,0ca. Schaltbereich (Wasser) bei Nennweite 100 mm (L/min)18,8 - 942,0ca. Schaltbereich (Wasser) bei Nennweite 150 mm (L/min)42,4 - 2120,0Gewicht490 g / Stk.

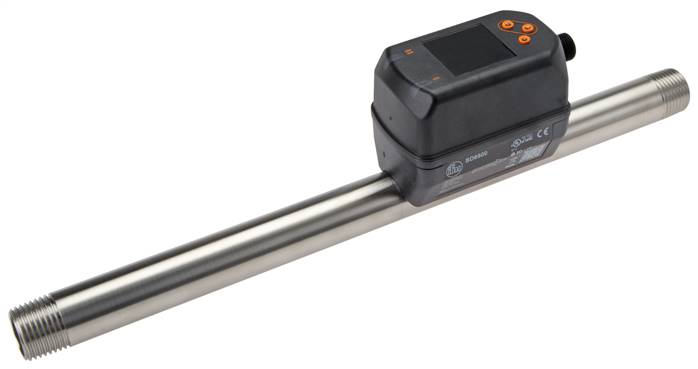

Luftverbrauchsmesser R 2", 40 - 11670 l/min

Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 2"DN (mm)50Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)110Messbereich (m3/h)2,5 - 700Messbereich-1 (L/min)40 - 11670NetzteilLVM NETZGewicht2,6 kg / Stk.

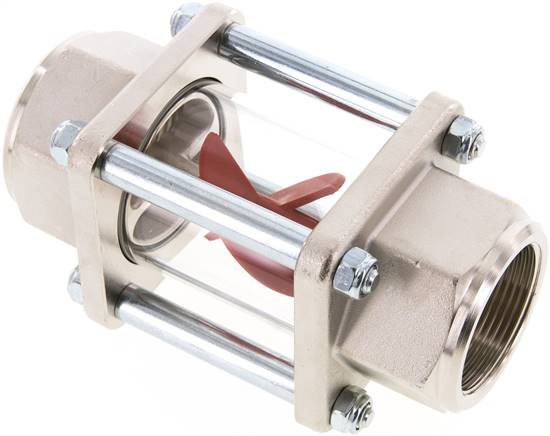

Flügelrad-Durchflussanzeige G 1-1/2", 11 - 60 l/min

Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungDurchflussanzeigeDurchfluss (Wasser) (L/min)11 - 60GewindeG 1-1/2"L (mm)156B (mm)80Betriebsdruck (bar)15ErsatzschauglasDMA 112 REPGewicht2 kg / Stk.

Durchflussmesser G 1" (IG), 5 - 15 l/min, Messing vernickelt
