Netzteil für Luftver- brauchsmesser 24VDC/1A
Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:Gewicht200 g / Stk.
CS Service Software inkl. PC Anschluss - Set für FA/VA 5xx Sensoren
Anbohrschelle für Rohr-0 063 - 070 mm, Länge: 200 mm
Anbohrschelle für Rohr-0 180 - 191 mm, Länge: 250 mm
Mobiles Taupunktmessgerät DP 510 mit zusätzlichem Eingang für externe Sensoren
Mobiles Taupunktmessgerät mit integriertem Datenlogger DP 510Die neuen Geräte DP 500/DP 510 sind die idealen mobilen Servicegeräte zur Taupunktmessung für alle Trocknerarten bis -80°Ctd Taupunkt.Mit dem 3,5" Grafikdisplay mit Touchscreen ist die Bedienung kinderleicht. Einzigartig ist die graphische Darstellung der farbigen Messkurven. Ideal zur Messung des aktuellen Taupunktes und zur grafischen Darstellung der Taupunktkurve/ des Schaltverhaltens des Trockners über einen längeren Zeitraum.Bis zu 100Mio. Messwerte können mit Datum und Messortnamen gespeichert werden. Per USB-Stick können die Messwerte in den PC übertragen werden. Mit der CS Soft Basic können die Daten komfortabel ausgewertet werden. Messdaten und Serviceberichte können einfach und schnell erstellt werden. Das DP 510 verfügt zusätzlich über einen weiteren frei belegbaren Sensoreingang. Neben der internen Taupunktmessung kann ein weiterer beliebiger Fühler angeschlossen werden, wie z.B.: Drucksonden Verbrauchsonden VA 400/420 Temperatursensoren Pt 100, 4...20mA Weiterer Taupunktsensor Wirkleistungszähler Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10V, 0/4...20mA, Pt 100, Impuls Modbus Besondere Vorteile: Präzise Taupunktmessung bis -80°Ctd Schnelle Ansprechzeit 3,5" Grafikdisplay / einfache Bedienung per Touchscreen Integrierter Datenlogger zur Speicherung der Messwerte USB-Schnittstelle zum Auslesen per USB-Stick Berechnet alle notwendigen Feuchtemessgrößen wie g/m³, mg/m³, ppm, V/V, g/kg, °Ctdatm 2. freibelegbarer Sensoreingang für externe Fühler (nur DP 510) International: bis zu 8 Sprachen auswählbar Anwendungsbereiche: Druckluft: Überprüfen von Kälte-, Membran-, Adsorptionstrocknern Technische Gase: Restfeuchtemessung in Gasen wie N2, O2, etc. Kunststoffindustrie: Überprüfen von Granulattrocknern Technische Daten: Display 3,5" Touchscreen Messbereich -80 ... 50°Ctd-20 ... 70°C0 bis 100 %rF Genauigkeit +- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restl. Bereich Feuchtemessgrößen g/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %rF Druckbereich -1...50 bar Standard-1...350 bar Sonderversion Schnittstelle USB-Schnittstelle Datenlogger 2 GB SD Memory Card (100 Mio. Werte) Stromversorgung Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit Einschraubgewinde G 1/2 Edelstahl Umgebungstemperatur 0...+50°C EMV DIN EN 61326

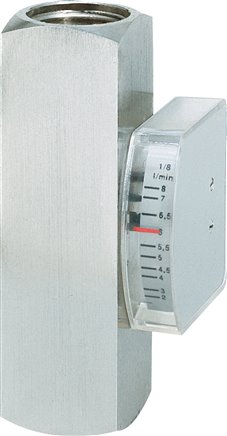

Durchflussmesser G 1" (IG), 2 - 8 l/min, Messing vernickelt
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)2 bis 8GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.
Durchflussmesser/-wächter, 0,5 - 1,5 l/min, 1.4571
Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Anzeigebereich (L/min)0,5 - 1,5PN (bar)300Gewicht1,2 kg / Stk.
VA 570 Durchfluss- /Verbrauchssensor mit integrierter 1" Messstrecke
Anbohrschelle für Rohr-0 209 - 220 mm, Länge: 300 mm
Prallscheiben-Durchflusswächter G 3/8", Messing
Anwendung:Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.Temperaturbereich:Typ Messing: -20°C bis +70°C, Typ 1.4301: -10°C bis +110°C, Umgebung: -20°C bis +50°CSchutzart:IP 65Elektrischer Anschluss:Kabel 1,5 mSchaltausgang:Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 WWeitere Eigenschaften:AusführungDurchflusswächter komplettWerkstoffMessingGewindeG 3/8"ansteigender Durchfluss ca. Schaltbereich (Wasser) (L/min)2,8 - 6nachlassender Durchfluss ca. Schaltbereich (Wasser) (L/min)2,3 - 5,5PN (bar)100Medientemperatur (°C)-20 bis +70Gewicht380 g / Stk.
Was ist Druckluft Messtechnik?
Druckluft Messtechnik befasst sich mit Methoden und Geräten, die verschiedene physikalische Größen im Druckluftsystem messen, auswerten und gegebenenfalls korrigieren. Neben einzelnen Druckluft Messgeräten werden beim Ermitteln und Überwachen von Druckluftgrößen auch komplexe Messsysteme eingesetzt, bei denen gleich mehrere Sensoren im Druckluftsystem installiert werden und Ihre Daten an intelligente Bildschirmschreiber weitergeben. Mithilfe dieser digitalen Messstationen können Messwerte, Messkurven, Überschreitungen von Grenzwerten und vieles mehr angezeigt und dadurch korrigiert werden. Diese Werte sind die Basis, um ein Druckluftsystem optimal, auf den eigenen Bedarf eingestellt, zu betreiben. Wichtige Größen im Rahmen der Überwachung von Druckluftanlagen sind beispielsweise Druck, Durchfluss, Temperatur, Feuchtegehalt oder Partikelgröße. Praktisch: Neben stationären Messsystemen kommen zur Ermittlung von Messwerten auch immer häufiger mobile Druckluft Messgeräte, wie z. B. mobile Taupunktmessgeräte, zum Einsatz.
Wussten Sie schon: Ein besonders wichtiger Bereich in der Druckluft Messtechnik ist das Aufspüren von Undichtigkeiten im Druckluft Rohrleitungsnetz. Bei professioneller Durchführung birgt die Suche nach Leckagen ein riesiges Energie-Einsparpotenzial für Unternehmen
Druckluft messen und überwachen: Druckluft Messtechnik für jede Anforderung!
Wer die Messwerte seiner Druckluftanlage genau kennt, hat die Chance auf eine maximale Kosten- und Verbrauchsoptimierung. Der Einsatz moderner Druckluftmesstechnik zur Überwachung verschiedener Größen ist dabei unabdingbar: Nur wer die relevanten Parameter für Druckluftqualität, Kompressorleistung und Co. kennt, kann auch die passende Messtechnik gezielt zur Optimierung der jeweiligen Anwendung einsetzen. Um welche Parameter es sich genau handelt, und welche Messgeräte Sie dafür einsetzen können, haben unsere Fachberater für Sie zusammengestellt:
Druckluftverbrauch
Der Druckluftverbrauch gibt an, wie hoch der Gesamtverbrauch oder Durchfluss an einer bestimmten Stelle im Druckluftsystem, in Bezug auf einen gewissen Zeitraum, ist. Auch bei einer optimalen Auslegung der Druckluftanlage sollten die Werte regelmäßig überprüft werden, da hier erhebliche Einsparpotenziale liegen.
Mit folgenden Messgeräte bzw. Sensoren können Sie den Druckluftverbrauch messen:
- Verbrauchszähler mit Messstrecke
- Durchflussmesser
- Verbrauchssonden
- Durchfluss-/Verbrauchssensoren mit Messstrecke
- mobile Druckluftverbrauchs-Messgeräte
Drucktaupunkt
Unter Drucktaupunkt (DTP) versteht man die Temperatur, auf die Druckluft abgekühlt werden kann, ohne dass die Feuchtigkeit in der verdichteten Luft kondensiert. Der Wert wird in °Ctd angegeben. Der Drucktaupunkt sollte überwacht werden, um Beeinträchtigungen bzw. Störungen durch Kondensat im Druckluftsystem zu vermeiden. Häufig werden im Zusammenhang mit der Taupunktmessung auch Temperatur und Werte zur Feuchtigkeit mitermittelt.
Mit folgenden Messgeräten bzw. Sensoren können Sie den Drucktaupunkt messen:
- Taupunktsensoren
- Taupunkt-Sets
- Multi-Messgeräte zur Taupunkt-Überwachung
- mobile Taupunktmessgeräte
Leckage
Als Leckage wird eine Undichtigkeit im Druckluftsystem bezeichnet. Selbst bei kleinen Lecks entweicht die Druckluft teilweise unbemerkt und führt mit der Zeit zu erheblichen Kosten. Daher ist das Feststellen von Undichtigkeiten in Druckluftnetzen eine der wichtigsten Aufgaben des Druckluftverantwortlichen. Mittels hochmoderner Suchgeräte können bereits kleinste Leckagen in großer Entfernung gefunden werden.
Mit folgenden Messgeräten können Sie Leckagen aufspüren:
- mobile Leckagesuchgeräte mit Richtrohr und Richtspitze
- mobile Leckagesuchgeräte mit Richtrohr und Richtspitze, inkl. Eingang für Sensoren
- mobile Leckage-Suchgeräte mit Detektor
Wussten Sie schon: Bei einem Betrieb mittlerer Größe können ca. 25 % an erzeugter Druckluft durch Leckagen verloren gehen! Das entspricht einem Verlust von ca. 27.000 € pro Jahr an Kosten für Strom (25 % von 108.000 €, berechnet bei einer Kompressorleistung von 150 kW (elektrisch), 6.000 Betriebsstunden und 12 Cent pro kWh).
Restölmessung
Die Restölmessung ist ein Teil der Druckluftqualitätsmessung. Mit der Kontrolle des dampfförmigen Restölgehalts können Druckluftleitungen möglichst ölfrei gehalten und Überschreitungen der Grenzwerte erkannt werden. Der Wert wird in Milligramm pro Kubikmeter (mg/m³) angegeben. Zur Druckluftqualitätsmessung zählt neben der Restölmessung auch die Feststoffpartikelmessung mittels Partikelzähler.
Mit folgenden Geräten können Sie Messungen zum Restölgehalt durchführen:
- Restölmessgerät mit Messstrecke zur Restölmessung
- Probenentnahmesonde
Druckmessung und mehr
Mit Druckmessung ist die Messung und Überwachung des Leitungsdrucks in Druckluftsystemen gemeint. Druck wird in Bar (bar) angegeben. Durch eine Reduzierung des Drucks (Nenndrucks) können die Gesamtstromkosten der Druckluftanlage gesenkt werden und Verluste durch Leckagen verringert werden.
Mit folgenden Messgeräten können Sie die Druckmessung vornehmen:
- Standard Drucksonde
- Präzisions-Drucksonde
- Differenz-Drucksonde
Unser Service: Wir überprüfen Ihr Druckluftsystem mit modernster Messtechnik!
Sie haben eine komplexe Druckluftanlage, sind unsicher, ob alle Parameter richtig eingestellt sind oder sich Leckagen im Leitungsnetz gebildet haben? Dann fragen Sie uns! Wir beraten Sie gerne ausführlich zum Thema Druckluft Messtechnik und geben Ihnen Tipps, wie Sie selbst Messungen durchführen können. Gerne kommen unsere Service-Techniker auch zu Ihnen (im Bereich Baden-Württemberg) und führen eine professionelle Energie-Effizienz-Messung durch. Über einen Zeitraum von einer Woche misst unser Team Ihren tatsächlichen Druckluftverbrauch und zeichnet sämtliche Messwerte auf, die Auskunft über die Wirtschaftlichkeit Ihrer Anlage geben können. Wir decken Fehler und Leckagen im Druckluftsystem auf, besprechen das Einsparpotenzial und schlagen Lösungen vor. Unsere Druckluftmesstechnik und Energie-Effizienzmessung interessiert Sie? Dann nehmen Sie doch einfach über unsere Service-Seite Kontakt mit uns auf!
Messtechnik muss nicht teuer sein: Druckluft Messgeräte mieten bei DF!
Druckluft Messgeräte sind hochsensible Geräte, die präzise Ergebnisse liefern und gleichzeitig über eine lange Lebensdauer verfügen. Das macht die Anschaffung von Druckluftmesstechnik vergleichsweise teuer. Die Investition rechnet sich allerdings schnell, wenn man das hohe Einsparpotenzial betrachtet, das eine clever eingesetzte Überwachung Ihnen bringt! Wer dennoch die hohen Kosten scheut, kann Druckluft Messtechnik bei uns auch mieten! Wir bieten in unserem Sortiment eine Reihe von Messgeräten an – wochenweise und zu fairen Mietkonditionen! So können Sie sich vor Ort selbst überzeugen, wie Druckluftmessgeräte arbeiten und welchen Nutzen Sie Ihnen bringen. Schauen Sie sich doch gleich mal unsere Miet-Messgeräte an:
- CS mobiles Taupunktmessgerät DP 500 als Mietgerät
- CS mobiles Leckagesuchgerät LD 500 als Mietgerät
- CS Verbrauchszähler VA 520 als Mietgerät
Sie haben Interesse an unseren Druckluft Messgeräten oder wollen eines mieten?
Wir beraten Sie gerne. Kontaktieren Sie uns bequem über unser Kontaktformular. Wir freuen uns auf Sie!
