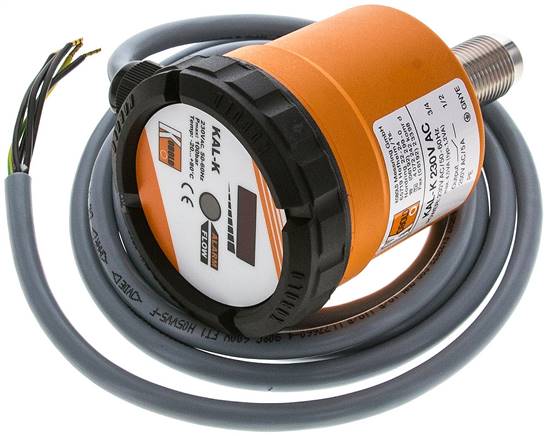

elektron. Strömungswächter G 1/2", 230 V AC
Anwendung:Der elektronische Durchflusswächter überwacht kontinuierlich flüssige Medien. Er findet überall dort seine Anwendung, wo Durchflüsse mit minimalem Druckverlust sicher überwacht werden sollen. Die einteilige Ausführung des Messstiftes reduziert wesentlich die Veschmutzungsempfindlichkeit. Der elektronische Durchflusswächter arbeitet nach dem kalorimetrischen Prinzip. Der Sensor wird an der Stirnfläche um einige Grade gegenüber dem Durchflussmedium aufgeheizt. Fließt das Medium, so wird die in dem Sensor erzeugte Wärme durch das Medium abgeführt, d.h. der Sensor wird gekühlt. Der Abkühlvorgang ist ein genaues Maß für die Fließgeschwindigkeit.Das Sensorsignal wird mit den in einem Mikrocontroller abgelegten Referenzdaten verglichen. Bei Abweichungen zwischen der gewünschten und der vorhandenen Fließgeschwindigkeit wird ein Ausgangssignal geschaltet.Werkstoffe:Messglied: 1.4301, Gehäuse: Polyamid, glasfaserverstärktTemperaturbereich:Medium: -20°C bis +80°C (Umgebung: -20°C bis +60°C)Medien:Wasser und wässrige MedienSchutzart:IP 65Elektrischer Anschluss:M 16 x 1,5 KabelverschraubungVorteile gegenüber mechanischen Durchflusswächtern:•optimale Temperaturkompensation, •intelligentes Schaltverhalten, •Messbereichsanpassung, keine beweglichen Teile, •einfachste Installation, Inbetriebnahme und Bedienung, •geringer DruckverlustOptional:Werkstoff Messglied: 1.4404 -4A, Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, 24 V DC) -M12Schaltbereich in Abhängigkeit des Rohrdurchmessers (für Wasser):DN 8: 0,12 - 6,0 l/min, DN 10: 0,19 - 9,4 l/min, DN 15: 0,42 - 21,8 l/min; DN 20: 0,75 - 37,7 l/min, DN 25: 1,18 - 59 l/min, DN 30: 1,7 - 84,8 l/min, DN 40: 3 - 150 l/min, DN 50: 4,7 - 235 l/min, DN 60: 6,8 - 340 l/min, DN 80: 12 - 603 l/min, DN 100: 18,8 - 942 l/min, DN 150: 42,4 - 2120 l/minWeitere Eigenschaften:AusführungStandardGewindeG 1/2"Spannung230 V ACKontaktartRelais max. 5 Aca. Schaltbereich (Wasser) bei Nennweite 8 mm (L/min)0,12 - 6,0ca. Schaltbereich (Wasser) bei Nennweite 10 mm (L/min)0,19 - 9,4ca. Schaltbereich (Wasser) bei Nennweite 15 mm (L/min)0,42 - 21,8ca. Schaltbereich (Wasser) bei Nennweite 20 mm (L/min)0,75 - 37,7ca. Schaltbereich (Wasser) bei Nennweite 25 mm (L/min)1,18 - 59,0ca. Schaltbereich (Wasser) bei Nennweite 30 mm (L/min)1,7 - 84,8ca. Schaltbereich (Wasser) bei Nennweite 40 mm (L/min)3,0 - 150,0ca. Schaltbereich (Wasser) bei Nennweite 50 mm (L/min)4,7 - 235,0ca. Schaltbereich (Wasser) bei Nennweite 60 mm (L/min)6,8 - 340,0ca. Schaltbereich (Wasser) bei Nennweite 80 mm (L/min)12,0 - 603,0ca. Schaltbereich (Wasser) bei Nennweite 100 mm (L/min)18,8 - 942,0ca. Schaltbereich (Wasser) bei Nennweite 150 mm (L/min)42,4 - 2120,0Gewicht700 g / Stk.
Anbohrschelle für Rohr-0 095 - 104 mm, Länge: 200 mm
Anbohrschelle für Rohr-0 151 - 161 mm, Länge: 250 mm

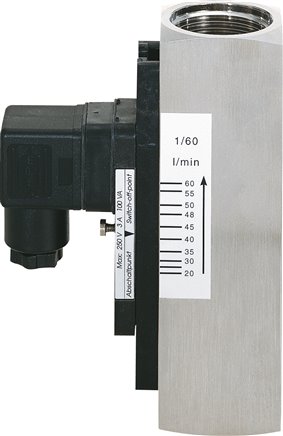

Durchflusswächter G 1/2" (IG), 0,5 - 1,6 l/min, 1.4571
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 (IG)Schaltbereich (L/min)0,5 - 1,6PN (bar)350Gewicht290 g / Stk.
Ethernet-Anschlussleitung Länge 5 m, M12-Stecker x-codiert (8 pol.) auf RJ 45
Länge: 5m Anschluss: M12 auf RJ45
Messstrecken für präzise Durchflussmessungen DN 125/139,7
Messstrecken für präzise Durchflussmessungen R 1 1/4"
Anbohrschelle für Rohr-0 048 - 055 mm, Länge: 200 mm
Anbohrschelle für Rohr-0 193 - 203 mm, Länge: 300 mm
VA 520 Verbrauchszähler mit integrierter DN 50 Messstrecke mit Vorschweißflansch
VA 570 Durchfluss- /Verbrauchssensor mit integrierter 2" Messstrecke

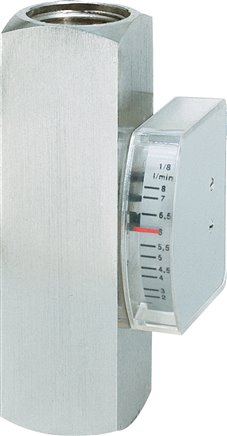

Durchflussmesser G 1" (IG), 8 - 24 l/min, 1.4571
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571Anzeigebereich (L/min)8 bis 24GewindeG 1"PN (bar)300Gewicht1,1 kg / Stk.
Durchflusswächter G 1" (IG), 15 - 45 l/min, 1.4571
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Schaltbereich (L/min)15 - 45PN (bar)300
Netzteil im Wandgehäuse für max. 2 Sensoren der Serie VA/FA 5xx,
Technische Daten für Netzteile im Wandgehäuse Abmessungen:(BxHxT) 118 x 115 x 98 mm Stromversorgung: 100-240 VAC, 23 VA, 50-60 Hz Ausgang: 24 VDC, 0,35 A Relais: 2 Stück, Wechsler, 230 VAC, 3 A
Durchflusswächter G 1/2" (IG), 2 - 7 l/min, 1.4571, für wässrige Medien
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 (IG)Schaltbereich (L/min)2 - 7PN (bar)350Gewicht310 g / Stk.
Wanddickenmessgerät CS 0495, inkl. Koffer und Kalibrierblock
Ersatz-Schauglas DMA 10
Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungErsatz-SchauglasGewicht60 g / Stk.
Was ist Druckluft Messtechnik?
Druckluft Messtechnik befasst sich mit Methoden und Geräten, die verschiedene physikalische Größen im Druckluftsystem messen, auswerten und gegebenenfalls korrigieren. Neben einzelnen Druckluft Messgeräten werden beim Ermitteln und Überwachen von Druckluftgrößen auch komplexe Messsysteme eingesetzt, bei denen gleich mehrere Sensoren im Druckluftsystem installiert werden und Ihre Daten an intelligente Bildschirmschreiber weitergeben. Mithilfe dieser digitalen Messstationen können Messwerte, Messkurven, Überschreitungen von Grenzwerten und vieles mehr angezeigt und dadurch korrigiert werden. Diese Werte sind die Basis, um ein Druckluftsystem optimal, auf den eigenen Bedarf eingestellt, zu betreiben. Wichtige Größen im Rahmen der Überwachung von Druckluftanlagen sind beispielsweise Druck, Durchfluss, Temperatur, Feuchtegehalt oder Partikelgröße. Praktisch: Neben stationären Messsystemen kommen zur Ermittlung von Messwerten auch immer häufiger mobile Druckluft Messgeräte, wie z. B. mobile Taupunktmessgeräte, zum Einsatz.
Wussten Sie schon: Ein besonders wichtiger Bereich in der Druckluft Messtechnik ist das Aufspüren von Undichtigkeiten im Druckluft Rohrleitungsnetz. Bei professioneller Durchführung birgt die Suche nach Leckagen ein riesiges Energie-Einsparpotenzial für Unternehmen
Druckluft messen und überwachen: Druckluft Messtechnik für jede Anforderung!
Wer die Messwerte seiner Druckluftanlage genau kennt, hat die Chance auf eine maximale Kosten- und Verbrauchsoptimierung. Der Einsatz moderner Druckluftmesstechnik zur Überwachung verschiedener Größen ist dabei unabdingbar: Nur wer die relevanten Parameter für Druckluftqualität, Kompressorleistung und Co. kennt, kann auch die passende Messtechnik gezielt zur Optimierung der jeweiligen Anwendung einsetzen. Um welche Parameter es sich genau handelt, und welche Messgeräte Sie dafür einsetzen können, haben unsere Fachberater für Sie zusammengestellt:
Druckluftverbrauch
Der Druckluftverbrauch gibt an, wie hoch der Gesamtverbrauch oder Durchfluss an einer bestimmten Stelle im Druckluftsystem, in Bezug auf einen gewissen Zeitraum, ist. Auch bei einer optimalen Auslegung der Druckluftanlage sollten die Werte regelmäßig überprüft werden, da hier erhebliche Einsparpotenziale liegen.
Mit folgenden Messgeräte bzw. Sensoren können Sie den Druckluftverbrauch messen:
- Verbrauchszähler mit Messstrecke
- Durchflussmesser
- Verbrauchssonden
- Durchfluss-/Verbrauchssensoren mit Messstrecke
- mobile Druckluftverbrauchs-Messgeräte
Drucktaupunkt
Unter Drucktaupunkt (DTP) versteht man die Temperatur, auf die Druckluft abgekühlt werden kann, ohne dass die Feuchtigkeit in der verdichteten Luft kondensiert. Der Wert wird in °Ctd angegeben. Der Drucktaupunkt sollte überwacht werden, um Beeinträchtigungen bzw. Störungen durch Kondensat im Druckluftsystem zu vermeiden. Häufig werden im Zusammenhang mit der Taupunktmessung auch Temperatur und Werte zur Feuchtigkeit mitermittelt.
Mit folgenden Messgeräten bzw. Sensoren können Sie den Drucktaupunkt messen:
- Taupunktsensoren
- Taupunkt-Sets
- Multi-Messgeräte zur Taupunkt-Überwachung
- mobile Taupunktmessgeräte
Leckage
Als Leckage wird eine Undichtigkeit im Druckluftsystem bezeichnet. Selbst bei kleinen Lecks entweicht die Druckluft teilweise unbemerkt und führt mit der Zeit zu erheblichen Kosten. Daher ist das Feststellen von Undichtigkeiten in Druckluftnetzen eine der wichtigsten Aufgaben des Druckluftverantwortlichen. Mittels hochmoderner Suchgeräte können bereits kleinste Leckagen in großer Entfernung gefunden werden.
Mit folgenden Messgeräten können Sie Leckagen aufspüren:
- mobile Leckagesuchgeräte mit Richtrohr und Richtspitze
- mobile Leckagesuchgeräte mit Richtrohr und Richtspitze, inkl. Eingang für Sensoren
- mobile Leckage-Suchgeräte mit Detektor
Wussten Sie schon: Bei einem Betrieb mittlerer Größe können ca. 25 % an erzeugter Druckluft durch Leckagen verloren gehen! Das entspricht einem Verlust von ca. 27.000 € pro Jahr an Kosten für Strom (25 % von 108.000 €, berechnet bei einer Kompressorleistung von 150 kW (elektrisch), 6.000 Betriebsstunden und 12 Cent pro kWh).
Restölmessung
Die Restölmessung ist ein Teil der Druckluftqualitätsmessung. Mit der Kontrolle des dampfförmigen Restölgehalts können Druckluftleitungen möglichst ölfrei gehalten und Überschreitungen der Grenzwerte erkannt werden. Der Wert wird in Milligramm pro Kubikmeter (mg/m³) angegeben. Zur Druckluftqualitätsmessung zählt neben der Restölmessung auch die Feststoffpartikelmessung mittels Partikelzähler.
Mit folgenden Geräten können Sie Messungen zum Restölgehalt durchführen:
- Restölmessgerät mit Messstrecke zur Restölmessung
- Probenentnahmesonde
Druckmessung und mehr
Mit Druckmessung ist die Messung und Überwachung des Leitungsdrucks in Druckluftsystemen gemeint. Druck wird in Bar (bar) angegeben. Durch eine Reduzierung des Drucks (Nenndrucks) können die Gesamtstromkosten der Druckluftanlage gesenkt werden und Verluste durch Leckagen verringert werden.
Mit folgenden Messgeräten können Sie die Druckmessung vornehmen:
- Standard Drucksonde
- Präzisions-Drucksonde
- Differenz-Drucksonde
Unser Service: Wir überprüfen Ihr Druckluftsystem mit modernster Messtechnik!
Sie haben eine komplexe Druckluftanlage, sind unsicher, ob alle Parameter richtig eingestellt sind oder sich Leckagen im Leitungsnetz gebildet haben? Dann fragen Sie uns! Wir beraten Sie gerne ausführlich zum Thema Druckluft Messtechnik und geben Ihnen Tipps, wie Sie selbst Messungen durchführen können. Gerne kommen unsere Service-Techniker auch zu Ihnen (im Bereich Baden-Württemberg) und führen eine professionelle Energie-Effizienz-Messung durch. Über einen Zeitraum von einer Woche misst unser Team Ihren tatsächlichen Druckluftverbrauch und zeichnet sämtliche Messwerte auf, die Auskunft über die Wirtschaftlichkeit Ihrer Anlage geben können. Wir decken Fehler und Leckagen im Druckluftsystem auf, besprechen das Einsparpotenzial und schlagen Lösungen vor. Unsere Druckluftmesstechnik und Energie-Effizienzmessung interessiert Sie? Dann nehmen Sie doch einfach über unsere Service-Seite Kontakt mit uns auf!
Messtechnik muss nicht teuer sein: Druckluft Messgeräte mieten bei DF!
Druckluft Messgeräte sind hochsensible Geräte, die präzise Ergebnisse liefern und gleichzeitig über eine lange Lebensdauer verfügen. Das macht die Anschaffung von Druckluftmesstechnik vergleichsweise teuer. Die Investition rechnet sich allerdings schnell, wenn man das hohe Einsparpotenzial betrachtet, das eine clever eingesetzte Überwachung Ihnen bringt! Wer dennoch die hohen Kosten scheut, kann Druckluft Messtechnik bei uns auch mieten! Wir bieten in unserem Sortiment eine Reihe von Messgeräten an – wochenweise und zu fairen Mietkonditionen! So können Sie sich vor Ort selbst überzeugen, wie Druckluftmessgeräte arbeiten und welchen Nutzen Sie Ihnen bringen. Schauen Sie sich doch gleich mal unsere Miet-Messgeräte an:
- CS mobiles Taupunktmessgerät DP 500 als Mietgerät
- CS mobiles Leckagesuchgerät LD 500 als Mietgerät
- CS Verbrauchszähler VA 520 als Mietgerät
Sie haben Interesse an unseren Druckluft Messgeräten oder wollen eines mieten?
Wir beraten Sie gerne. Kontaktieren Sie uns bequem über unser Kontaktformular. Wir freuen uns auf Sie!
