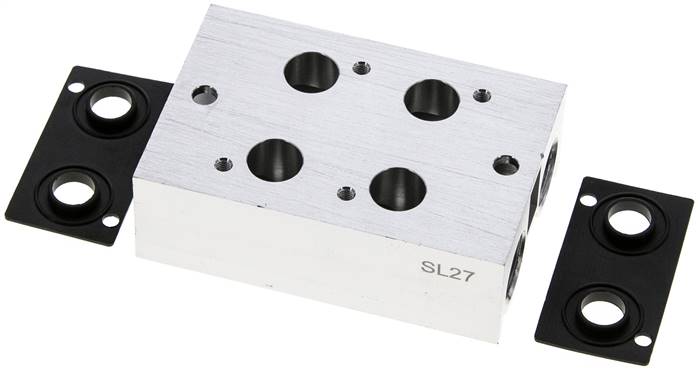

Mehrfachanschlussplatte (2-fach) für 3/2-Wege Ventile zu V 32-2
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)2BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)45,0E (mm)30,0F (mm)22,5G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)24,0N (mm)13,50Gewicht115 g / Stk.
Mehrfachanschlussplatte (14-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 54-14
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV40Stationen (Stk)14BeschreibungMehrfachanschlussplatteA (mm)31,5B (mm)35C (mm)7D (mm)98,0E (mm)72,0F (mm)63,0G (mm)27H (mm)0J (mm)5,5K (mm)35,0LG 1/2"M (mm)70,5N (mm)13,50O (mm)5,6P (mm)32Gewicht2,2 kg / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x80
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)80Gewicht13 g / Stk.
Montageset
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungZubehörBeschreibungMontagesetGewicht20 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x110
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)110Gewicht17 g / Stk.
Reihenleiste (6-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PR)Gewicht500 g / Stk.

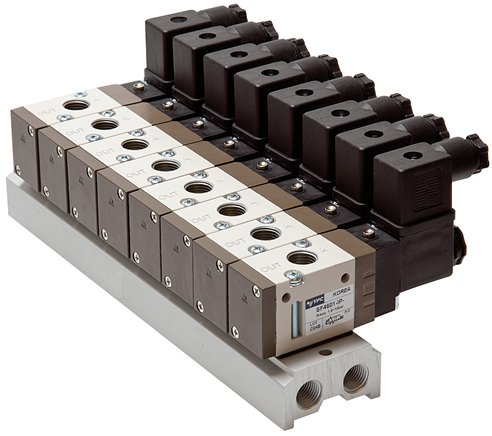

Reihenleiste (12-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)12BeschreibungAnschlussplatte (PR)Gewicht950 g / Stk.
Reihenleiste (8-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)8BeschreibungAnschlussplatte (PR)Gewicht650 g / Stk.

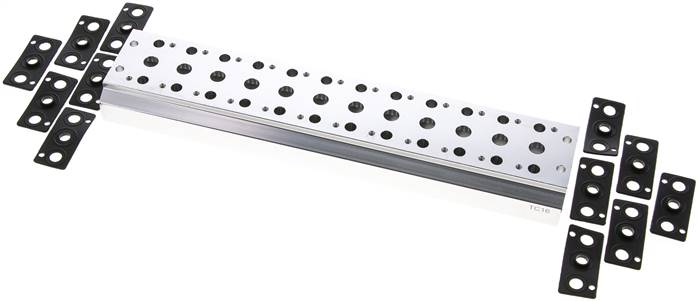

Mehrfachanschlussplatte (12-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 51-12
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)12BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)58,0E (mm)30,0F (mm)28,0G (mm)13H (mm)2J (mm)4,5K (mm)23,0LG 1/4"M (mm)40,0N (mm)9,00O (mm)4,5P (mm)20Gewicht440 g / Stk.
Mehrfachanschlussplatte (10-fach) für 3/2-Wege Ventile zu V 33-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)26,0B (mm)28C (mm)6D (mm)50,0E (mm)35,0F (mm)24,0G (mm)20H (mm)2J (mm)4,5K (mm)28,0LG 3/8"M (mm)29,0N (mm)16,00Gewicht650 g / Stk.

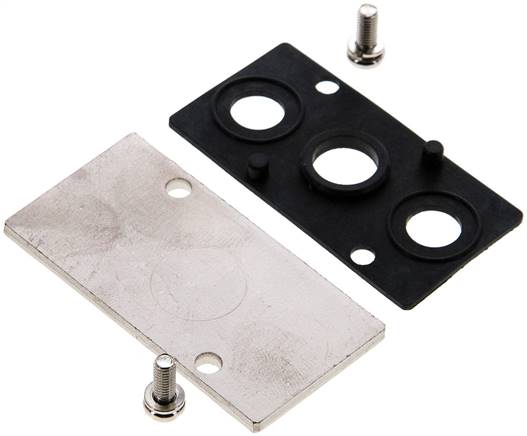

Blindplatte für Reihenleiste MF3500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht23 g / Stk.

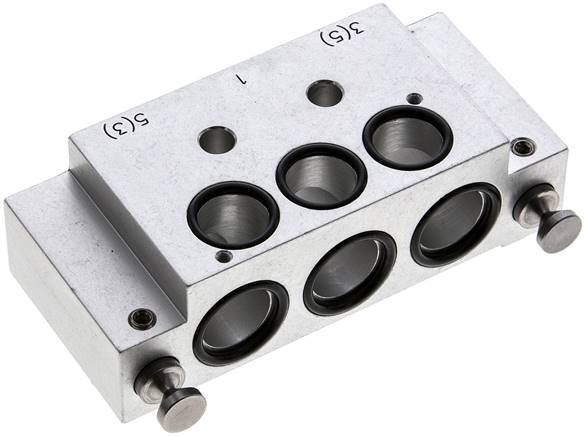

Endplatte mit einem Ventilplatz RF 09 E1
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 09BeschreibungEndplatte mit einem VentilplatzMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht290 g / Stk.
Mehrfachanschlussplatte (14-fach) für 3/2-Wege Ventile zu V 33-14
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30Stationen (Stk)14BeschreibungMehrfachanschlussplatteA (mm)26,0B (mm)28C (mm)6D (mm)50,0E (mm)35,0F (mm)24,0G (mm)20H (mm)2J (mm)4,5K (mm)28,0LG 3/8"M (mm)29,0N (mm)16,00Gewicht900 g / Stk.

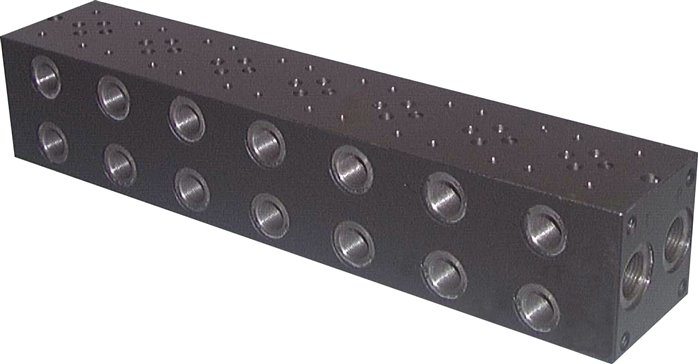

Anschlussplatte NG 6, 4-fach
Werkstoffe:Anschlussplatte: GraugussDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barDurchfluss:max. 30 l/min (GRPS 61: max. 50 l/min)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.*nicht bei Typ GRPS 61Weitere Eigenschaften:Anschlussplätze (Stk)4Gesamtlänge L (mm)220Bohrungsabstand LB (mm)208Gewicht7 kg / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x125
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)125Gewicht19 g / Stk.

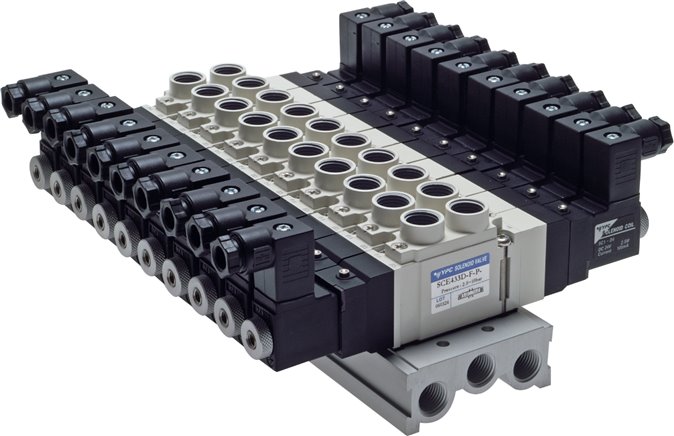

Reihenleiste (16-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen16BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht950 g / Stk.
BLINDPLATTE F. PRS-LEISTE FÜR BAUREIHE SC400/SCE400
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen1BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht26 g / Stk.
Anschlussplatte NG 6, 2-fach
Werkstoffe:Anschlussplatte: GraugussDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barDurchfluss:max. 30 l/min (GRPS 61: max. 50 l/min)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.*nicht bei Typ GRPS 61Weitere Eigenschaften:Anschlussplätze (Stk)2Gesamtlänge L (mm)120Bohrungsabstand LB (mm)108Gewicht3,7 kg / Stk.

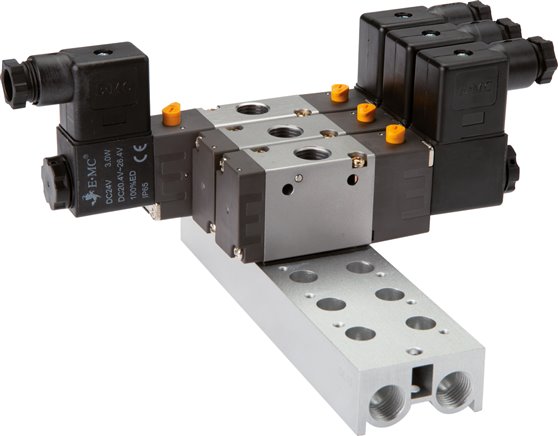

Mehrfachanschlussplatte (12-fach) für 3/2-Wege Ventile zu V 34-12
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV40Stationen (Stk)12BeschreibungMehrfachanschlussplatteA (mm)31,5B (mm)35C (mm)7D (mm)62,5E (mm)40,5F (mm)31,5G (mm)27H (mm)0J (mm)5,5K (mm)35,0LG 1/2"M (mm)35,5N (mm)19,00Gewicht1,5 kg / Stk.
Mehrfachanschlussplatte (10-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 53-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV30Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)27,0B (mm)28C (mm)6D (mm)75,0E (mm)50,0F (mm)45,0G (mm)20H (mm)0J (mm)4,5K (mm)28,0LG 3/8"M (mm)53,0N (mm)10,50O (mm)5,5P (mm)26Gewicht750 g / Stk.

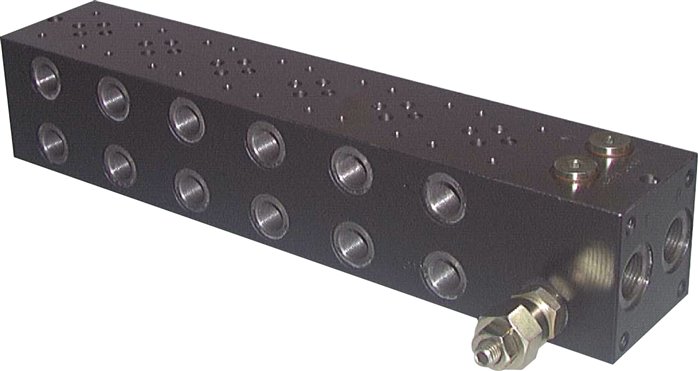

Anschlussplatte NG 6, 2-fach, mit Druckbegrenzungsventil
Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)2Gesamtlänge L (mm)170Bohrungsabstand LB (mm)158Gewicht5 kg / Stk.

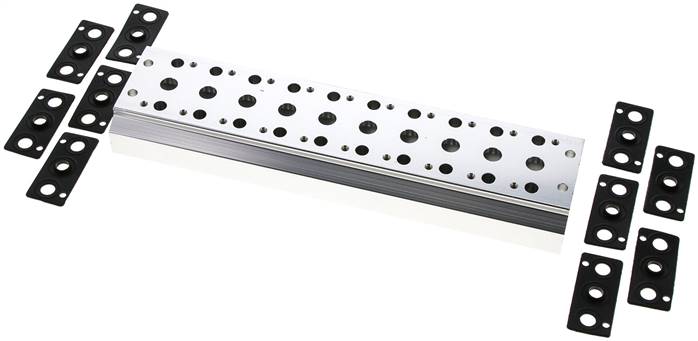

Mehrfachanschlussplatte (10-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 51-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)58,0E (mm)30,0F (mm)28,0G (mm)13H (mm)2J (mm)4,5K (mm)23,0LG 1/4"M (mm)40,0N (mm)9,00O (mm)4,5P (mm)20Gewicht370 g / Stk.
Reihenleiste (9-fach) für SF5000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 3/8"Weitere Eigenschaften:Stationen (Stk)9BeschreibungAnschlussplatte (PRS)Gewicht1,2 kg / Stk.

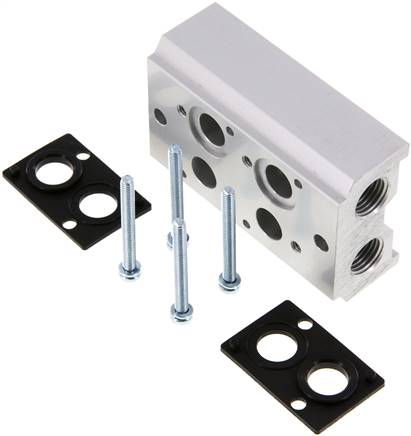

Reihenleiste (2-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PR)Gewicht230 g / Stk.
