Reihenleiste (12-fach) für SC200 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen12BeschreibungMehrfachanschlussplatte (PRS) für Ventile der Baureihe SC200Gewicht260 g / Stk.
BLINDPLATTE F. PRS-LEISTE FÜR BAUREIHE SC300/SCE300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen1BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht18 g / Stk.
Reihenleiste (3-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen3BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht250 g / Stk.
Reihenleiste (10-fach) für SF2000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)10BeschreibungAnschlussplatte (PRS)Gewicht550 g / Stk.
Reihenleiste (5-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen5BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht400 g / Stk.
Reihenleiste (7-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen7BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht460 g / Stk.

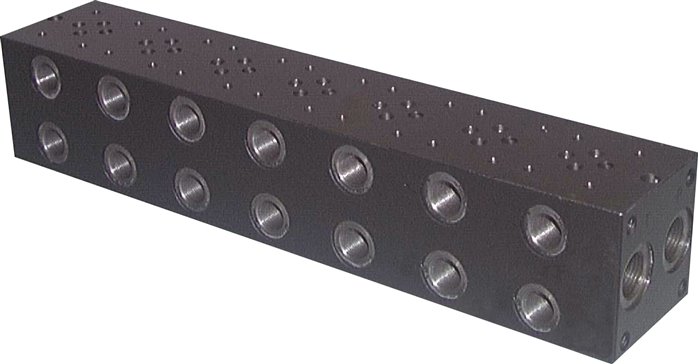

Anschlussplatte NG 6, 8-fach
Werkstoffe:Anschlussplatte: GraugussDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barDurchfluss:max. 30 l/min (GRPS 61: max. 50 l/min)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.*nicht bei Typ GRPS 61Weitere Eigenschaften:Anschlussplätze (Stk)8Gesamtlänge L (mm)420Bohrungsabstand LB (mm)408Gewicht13 kg / Stk.

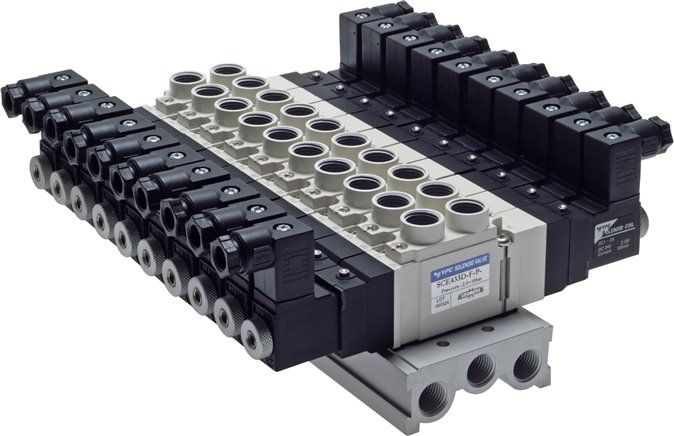

Reihenleiste (13-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen13BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht800 g / Stk.
Reihenleiste (8-fach) für SF3000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)8BeschreibungAnschlussplatte (PRS)Gewicht550 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x30
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)30Gewicht5.5 g / Stk.

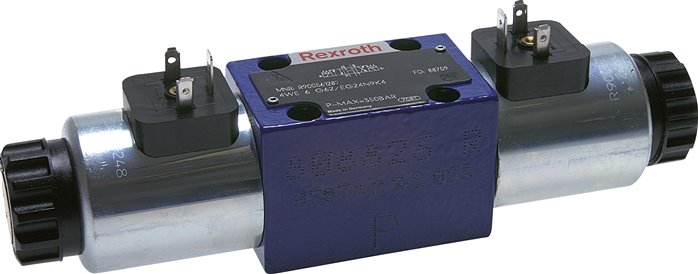

Zylinderschraube DIN 912 für NG 6-Ventile, M 5x45
Verwendung:Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.Werkstoffe:Gehäuse: Sphäroguss, Innenteile: Stahl, Dichtungen: NBRTemperaturbereich:-30°C bis +80°CBetriebsdruck:0 - 350 barNenndurchfluss:bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/minMedien:Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Information:Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.*unsere Einsatzempfehlung, **Achtung: Nur diese Festigkeitsklasse darf verwendet werden!Weitere Eigenschaften:AusführungAlternativBauformZylinderschrauben mit Innensechskant, Festigkeit: 10.9 / 12.Gewicht7.7 g / Stk.
Mehrfachanschlussplatte (10-fach) für 3/2-Wege Ventile zu V 34-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV40Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)31,5B (mm)35C (mm)7D (mm)62,5E (mm)40,5F (mm)31,5G (mm)27H (mm)0J (mm)5,5K (mm)35,0LG 1/2"M (mm)35,5N (mm)19,00Gewicht1,3 kg / Stk.

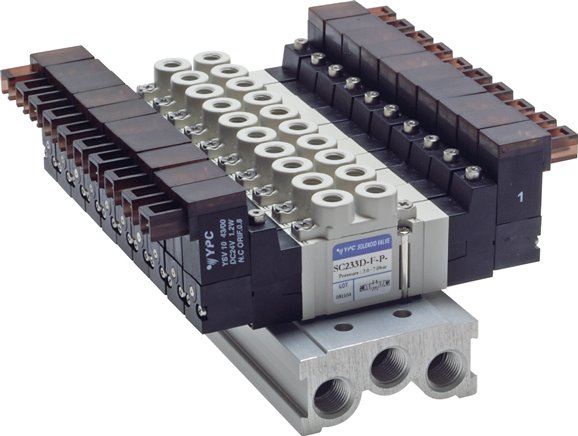

Reihenleiste (10-fach) für SC200 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen10BeschreibungMehrfachanschlussplatte (PRS) für Ventile der Baureihe SC200Gewicht230 g / Stk.

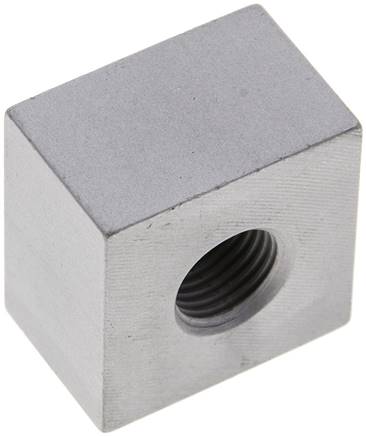

Verschlussplatte für Leerstation für Ventilbaureihe M07 / P07 Typ R 141/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe07Gewicht45 g / Stk.

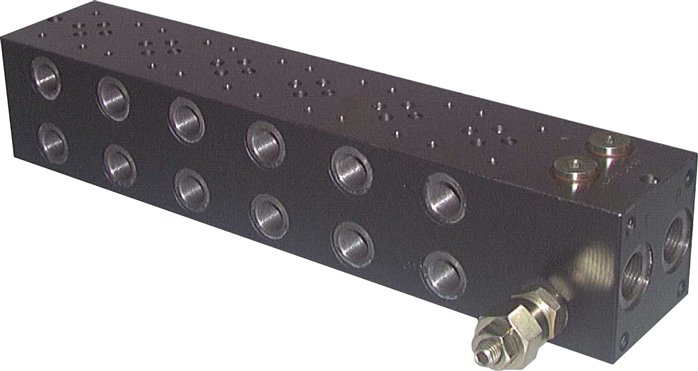

Anschlussplatte NG 6, 5-fach, mit Druckbegrenzungsventil
Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)5Gesamtlänge L (mm)320Bohrungsabstand LB (mm)308Gewicht10 kg / Stk.

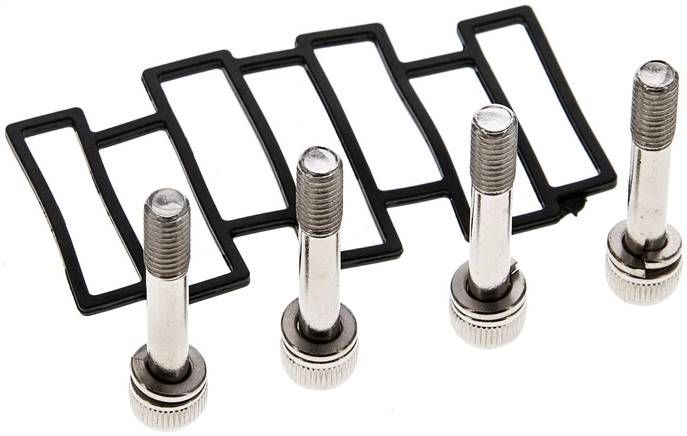

Dichtungssatz für ISO 1 Grundplatte SIV400
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Platte mit Flanschdichtung und BefestigungsschraubenWeitere Eigenschaften:BeschreibungErsatzdichtung & Schrauben für SIV4...Gewicht22 g / Stk.
Reihenleiste (10-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen10BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht480 g / Stk.

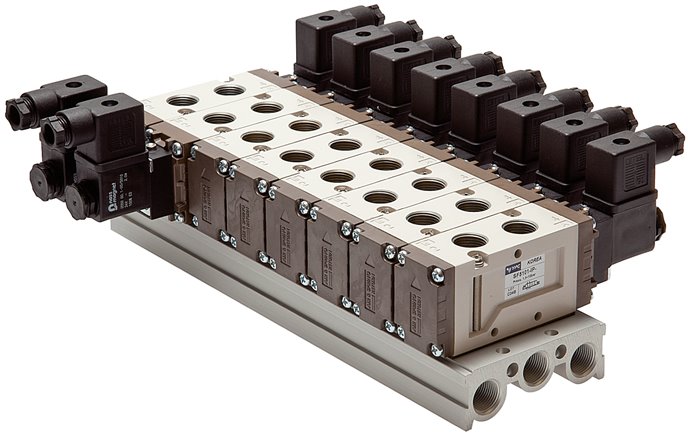

Reihenleiste (6-fach) für SF5000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 3/8"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PRS)Gewicht900 g / Stk.
Reihenleiste (11-fach) für SF1000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/8"Weitere Eigenschaften:Stationen (Stk)11BeschreibungAnschlussplatte (PR)Gewicht240 g / Stk.
Reihenleiste (4-fach) für SF4000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)4BeschreibungAnschlussplatte (PR)Gewicht360 g / Stk.

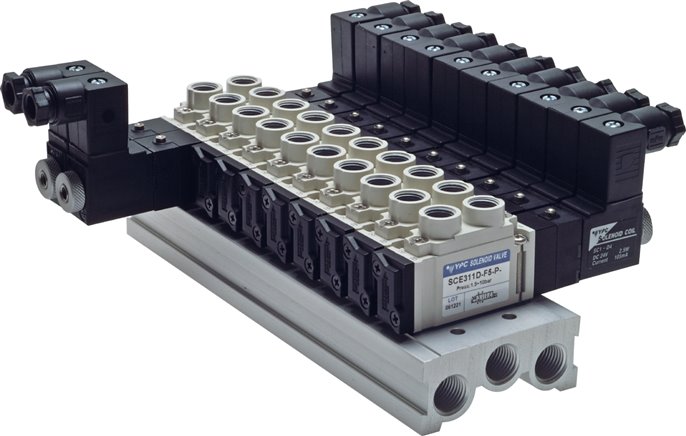

Reihenleiste (12-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen12BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht550 g / Stk.

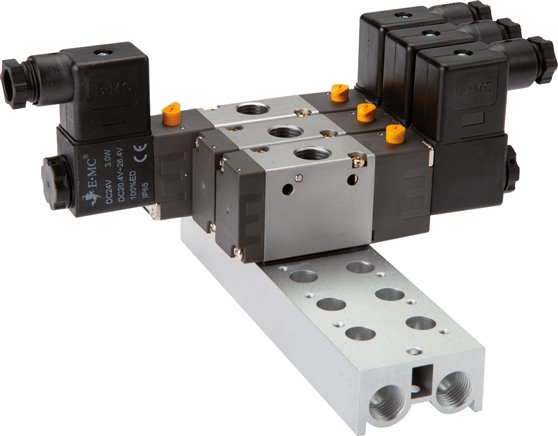

Mehrfachanschlussplatte (12-fach) für 3/2-Wege Ventile zu V 32-12
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)12BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)45,0E (mm)30,0F (mm)22,5G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)24,0N (mm)13,50Gewicht500 g / Stk.

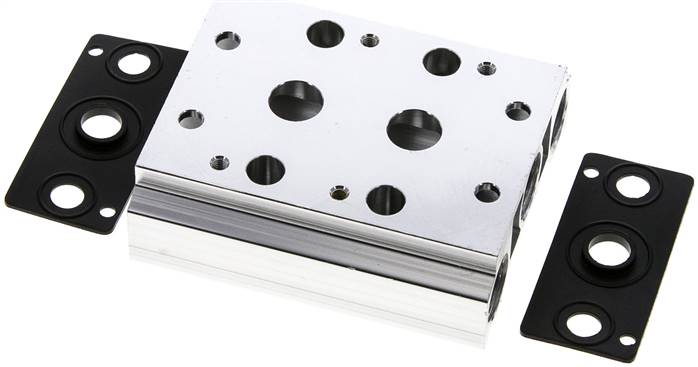

Mehrfachanschlussplatte (2-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-2
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)2BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)59,0E (mm)38,0F (mm)35,0G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)43,0N (mm)9,00O (mm)5,4P (mm)21Gewicht105 g / Stk.
Mehrfachanschlussplatte (10-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 52-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)59,0E (mm)38,0F (mm)35,0G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)43,0N (mm)9,00O (mm)5,4P (mm)21Gewicht390 g / Stk.
