Mehrfach-Grundplatten
Wir bieten Ihnen Mehrfach-Grundplatten für die Ventile der Serien 514 / 515 / 516 / 517. Grundplatten aus Leichtmetalllegierung für 2 - 10 Ventilpositionen. Sie haben Fragen? Dann rufen Sie uns an - wir nehmen uns gerne für Sie Zeit!
Grundplatten - Seite 2
Grundplatten - Seite 3
Grundplatten - Seite 4
Grundplatten - Seite 5
Grundplatten - Seite 6
Grundplatten - Seite 7
Grundplatten - Seite 8
Grundplatten - Seite 9
Grundplatten - Seite 10
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (2-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen2BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht200 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (12-fach) für SC200 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen12BeschreibungMehrfachanschlussplatte (PRS) für Ventile der Baureihe SC200Gewicht260 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (10-fach) für SC200 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen10BeschreibungMehrfachanschlussplatte (PRS) für Ventile der Baureihe SC200Gewicht230 g / Stk.
Lieferzeit anfragen
-10% Code ZB10

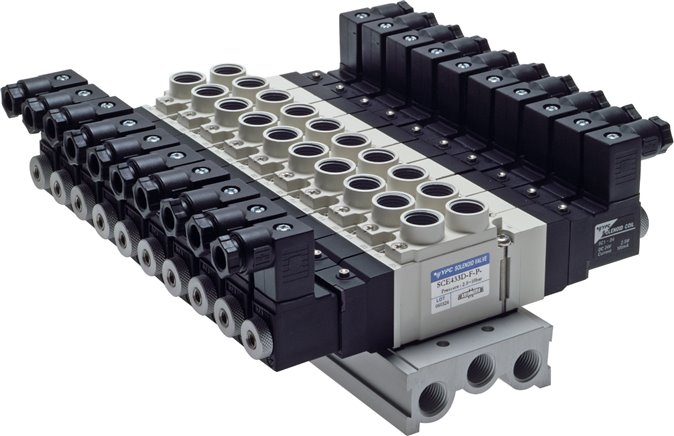

Reihenleiste (11-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen11BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht700 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (8-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen8BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht500 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (15-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen15BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht900 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (8-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen8BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht400 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (16-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen16BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht700 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (11-fach) für SC/SCE300 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen11BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht550 g / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (18-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen18BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht1,1 kg / Stk.
Lieferzeit anfragen
-10% Code ZB10
Reihenleiste (12-fach) für SC/SCE400 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen12BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht750 g / Stk.
Sofort verfügbar
-10% Code ZB10
Anschlussplatte NG 6, 7-fach
Werkstoffe:Anschlussplatte: GraugussDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barDurchfluss:max. 30 l/min (GRPS 61: max. 50 l/min)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.*nicht bei Typ GRPS 61Weitere Eigenschaften:Anschlussplätze (Stk)7Gesamtlänge L (mm)370Bohrungsabstand LB (mm)358Gewicht12 kg / Stk.
Sofort verfügbar
-10% Code ZB10
Anschlussplatte NG 6, 1-fach, mit Druckbegrenzungsventil
Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)1Gesamtlänge L (mm)120Bohrungsabstand LB (mm)108Gewicht3,9 kg / Stk.
Sofort verfügbar
-10% Code ZB10
Anschlussplatte NG 6, 8-fach, mit Druckbegrenzungsventil
Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)8Gesamtlänge L (mm)470Bohrungsabstand LB (mm)458Gewicht15 kg / Stk.
Lieferzeit anfragen
-10% Code ZB10
ISO 3 Verkettungsplatte einfach, MI 033
Lieferumfang:Platte ohne Flanschdichtung und BefestigungsschraubenWeitere Eigenschaften:BeschreibungVerkettungsplatte einfachGewicht750 g / Stk.
Sofort verfügbar
-10% Code ZB10
Anschlussplatte NG 6, 7-fach, mit Druckbegrenzungsventil
Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)7Gesamtlänge L (mm)420Bohrungsabstand LB (mm)408Gewicht13 kg / Stk.
Lieferzeit anfragen
-10% Code ZB10
Anschlussplatte NG 6, 5-fach, mit Druckbegrenzungsventil
Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)5Gesamtlänge L (mm)320Bohrungsabstand LB (mm)308Gewicht10 kg / Stk.
Sofort verfügbar
-10% Code ZB10

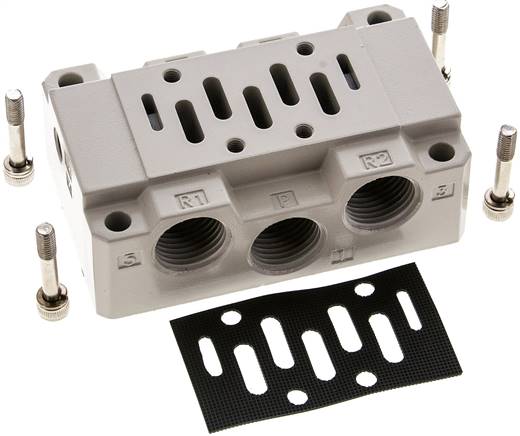

Anschlussplatte ISO 5599-1 Größe 1, G 1/2"
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Platte mit Flanschdichtung und BefestigungsschraubenWeitere Eigenschaften:BeschreibungEinzelanschlussplatte, Anschluss seitlichGewindeG 1/2"Gewicht310 g / Stk.
Sofort verfügbar
-10% Code ZB10
Verschlussplatte für Leerstation für Ventilbaureihe M05 / P05 Typ R 183/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe05Gewicht65 g / Stk.
Sofort verfügbar
-10% Code ZB10
Verschlussplatte für Leerstation für Ventilbaureihe M07 / P07 Typ R 143/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe07Gewicht125 g / Stk.
Sofort verfügbar
-10% Code ZB10
Mehrfachanschlussplatte (10-fach) für 3/2-Wege Ventile zu V 31-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)31,0E (mm)19,0F (mm)16,0G (mm)13H (mm)2J (mm)4,5K (mm)19,0LG 1/8"M (mm)17,5N (mm)11,25Gewicht250 g / Stk.
Sofort verfügbar
-10% Code ZB10
Mehrfachanschlussplatte (10-fach) für 3/2-Wege Ventile zu V 34-10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV40Stationen (Stk)10BeschreibungMehrfachanschlussplatteA (mm)31,5B (mm)35C (mm)7D (mm)62,5E (mm)40,5F (mm)31,5G (mm)27H (mm)0J (mm)5,5K (mm)35,0LG 1/2"M (mm)35,5N (mm)19,00Gewicht1,3 kg / Stk.
Sofort verfügbar
-10% Code ZB10
Mehrfachanschlussplatte (14-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 51-14
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)14BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)58,0E (mm)30,0F (mm)28,0G (mm)13H (mm)2J (mm)4,5K (mm)23,0LG 1/4"M (mm)40,0N (mm)9,00O (mm)4,5P (mm)20Gewicht600 g / Stk.
Sofort verfügbar
-10% Code ZB10
Mehrfachanschlussplatte (6-fach) für 3/2-Wege Ventile zu V 31-6
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10Stationen (Stk)6BeschreibungMehrfachanschlussplatteA (mm)18,0B (mm)19C (mm)5D (mm)31,0E (mm)19,0F (mm)16,0G (mm)13H (mm)2J (mm)4,5K (mm)19,0LG 1/8"M (mm)17,5N (mm)11,25Gewicht155 g / Stk.
