Mehrfach-Grundplatten
Wir bieten Ihnen Mehrfach-Grundplatten für die Ventile der Serien 514 / 515 / 516 / 517. Grundplatten aus Leichtmetalllegierung für 2 - 10 Ventilpositionen. Sie haben Fragen? Dann rufen Sie uns an - wir nehmen uns gerne für Sie Zeit!
Grundplatten - Seite 2
Grundplatten - Seite 3
Grundplatten - Seite 4
Grundplatten - Seite 5
Grundplatten - Seite 6
Grundplatten - Seite 7
Grundplatten - Seite 8
Grundplatten - Seite 9
Grundplatten - Seite 10
Sofort verfügbar
-10% Code ZB10
Dichtungssatz für ISO 1 Grundplatte SIV400
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Platte mit Flanschdichtung und BefestigungsschraubenWeitere Eigenschaften:BeschreibungErsatzdichtung & Schrauben für SIV4...Gewicht22 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x140
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)140Gewicht21 g / Stk.
Sofort verfügbar
-10% Code ZB10
Mehrfachanschlussplatte (6-fach) für 3/2-Wege Ventile zu V 34-6
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV40Stationen (Stk)6BeschreibungMehrfachanschlussplatteA (mm)31,5B (mm)35C (mm)7D (mm)62,5E (mm)40,5F (mm)31,5G (mm)27H (mm)0J (mm)5,5K (mm)35,0LG 1/2"M (mm)35,5N (mm)19,00Gewicht800 g / Stk.
Sofort verfügbar
-10% Code ZB10
RE46 Drucktrennung für 2 Druckbereiche
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungZubehörBeschreibungDrucktrennung für 2 DruckbereicheGewicht19 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste MF6300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/2"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht60 g / Stk.
Sofort verfügbar
-10% Code ZB10

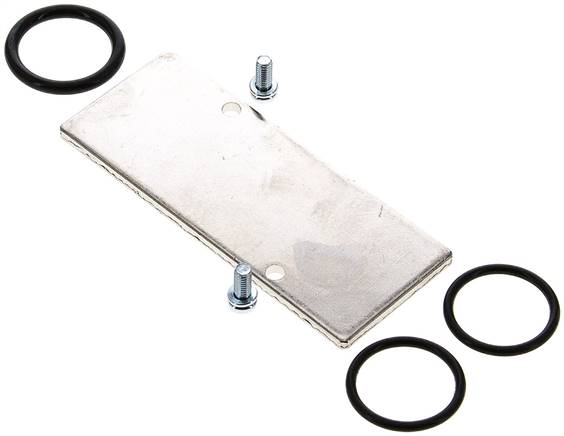

Blindplatte für Reihenleiste MF6500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/2"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht80 g / Stk.
Sofort verfügbar
-10% Code ZB10

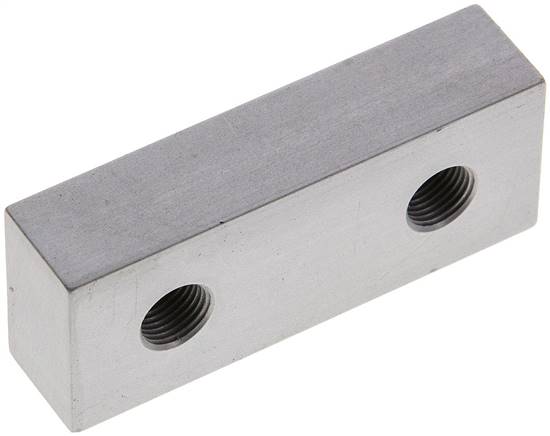

Verschlussplatte für Leerstation für Ventilbaureihe M05 / P05 Typ R 181/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe05Gewicht25 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x125
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)125Gewicht19 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x130
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)130Gewicht20 g / Stk.
Sofort verfügbar
-10% Code ZB10

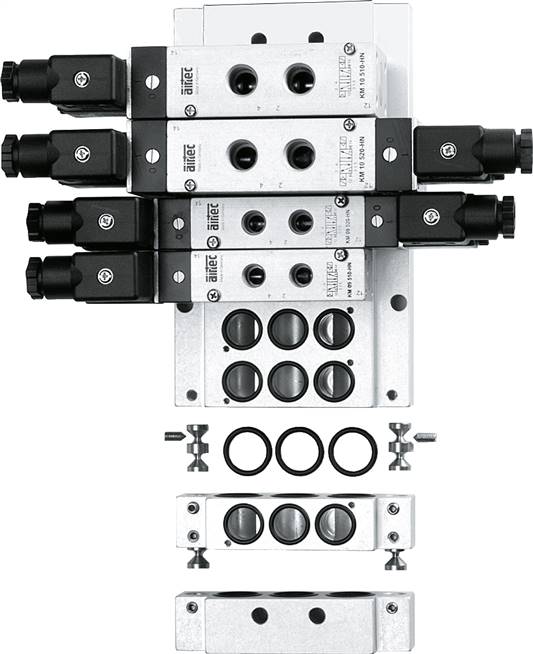

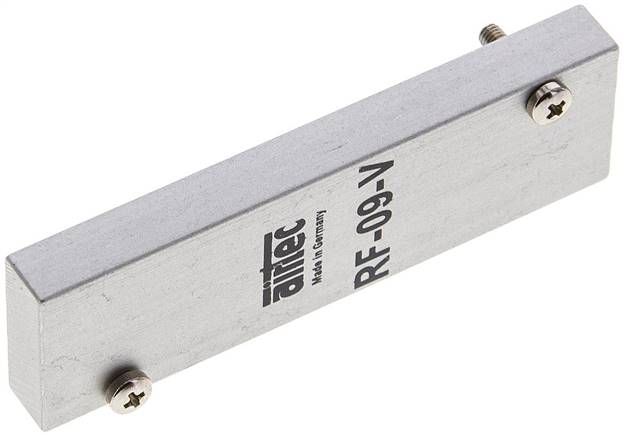

Verschlussplatte für eine Ventilstation Typ RF 09 V
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 09BeschreibungVerschlussplatte für eine VentilstationMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht37 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste MF4300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht23 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste MF3500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht23 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste MF2500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht18 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste MF1500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/8"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht7.6 g / Stk.
Sofort verfügbar
-10% Code ZB10

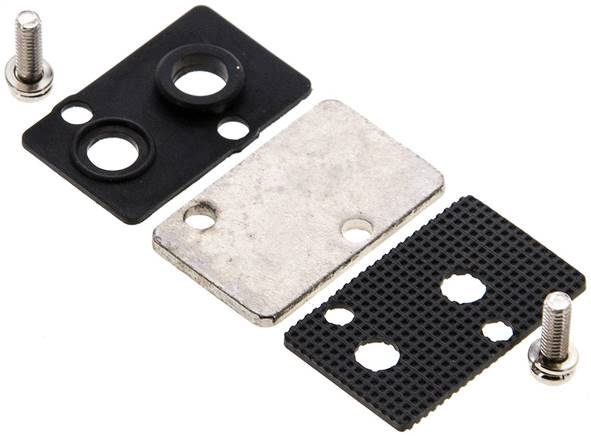

Blindplatte für Reihenleiste MF1300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/8"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht6.5 g / Stk.
Sofort verfügbar
-10% Code ZB10
Verschlussplatte für Leerstation für Ventilbaureihe M04 / P04 Typ R 281/V
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungVerschlussplatte für Leerstationfür Ventilbaureihe04Gewicht15 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x120
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)120Gewicht19 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste YMF10
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben (Ventile bitte separat bestellen)Anschlussgewinde:Zuluft & Abluft: 4 x M 5, Abgänge: M 5Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht2.2 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x100
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)100Gewicht16 g / Stk.
Sofort verfügbar
-10% Code ZB10

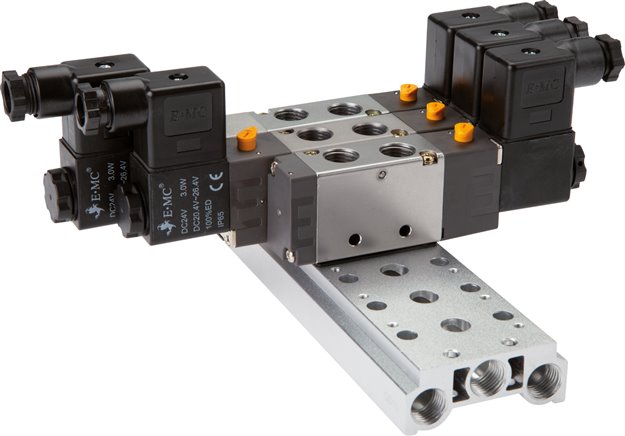

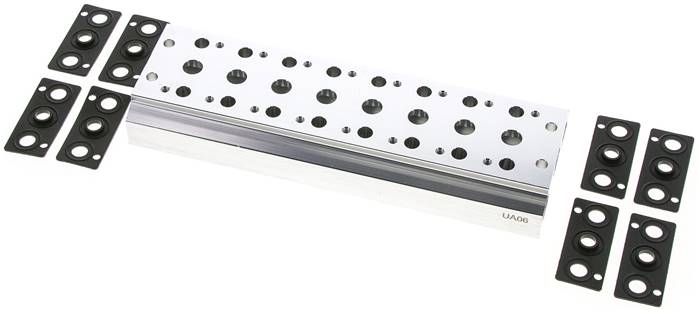

Mehrfachanschlussplatte (8-fach) für 5/2-Wege & 5/3-Wege Ventile zu V 54-8
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV40Stationen (Stk)8BeschreibungMehrfachanschlussplatteA (mm)31,5B (mm)35C (mm)7D (mm)98,0E (mm)72,0F (mm)63,0G (mm)27H (mm)0J (mm)5,5K (mm)35,0LG 1/2"M (mm)70,5N (mm)13,50O (mm)5,6P (mm)32Gewicht1,3 kg / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x90
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)90Gewicht14 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x85
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)85Gewicht13 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x30
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)30Gewicht5.5 g / Stk.
Sofort verfügbar
%
-10% Code ZB10
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x45
Verwendung:Diese magnetbetätigten Wegeventile werden hauptsächlich für Start, Stop und Richtungsänderung der Flüssigkeit in hydraulischen Systemen eingesetzt. Durch Verwendung von NG 6 Druck-, Strom- und Sperrzwischenplattenventilen lassen sich in stapelförmiger Anordnung Schaltkreise auf engstem Raum realisieren.Werkstoffe:Gehäuse: Sphäroguss, Innenteile: Stahl, Dichtungen: NBRTemperaturbereich:-30°C bis +80°CBetriebsdruck:0 - 350 barNenndurchfluss:bis ca. 80 l/min (bei Bedarf Druckverlustkurven anfordern), wir empfehlen den Einsatz bis ca. 40 l/minMedien:Hydrauliköle auf Mineralölbasis (Viskosität: Bosch-Rexroth: 2,8 - 500 mm²/s, Alternativ: 20 - 400 mm²/s)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Information:Bitte vergessen Sie nicht Schrauben und Ventilstecker zu bestellen.*unsere Einsatzempfehlung, **Achtung: Nur diese Festigkeitsklasse darf verwendet werden!Weitere Eigenschaften:AusführungAlternativBauformZylinderschrauben mit Innensechskant, Festigkeit: 10.9 / 12.Gewicht7.7 g / Stk.
