Druckluft-Einstecknippel
Bei Druckluft-Fachhandel erhalten Sie Einstecknippel in der Nennweite 2,7 / 5 / 5,5 / 7,2 STANDARD / 7,6 / 7,8 / 12 in Messing blank, Messing vernickelt, Messing verzinkt sowie Edelstahl einseitig und beidseitig absperrend. Ihr Einstecknippel bei DF Druckluft-Fachhandel - robust, sicher und zuverlässig.
- Kompressoren
-
Druckluftzubehör
- Druckschalter Kompressor
- Schlauchkupplungen
- Rohrleitungen und Zubehör
- Schläuche und Zubehör
- Verschraubungen und Verbinder
- Blaspistolen
- Wartungsgeräte
- Manometer & Thermometer
- Sichere Druckluft
- Sicherheitsventile
- Ventile & Absperrorgane
- Vakuumtechnik
- Wartungsprodukte
- weiteres Druckluft-Zubehör
- Werkzeuge
- Ersatzteile
- Aufbereitung
- Messtechnik
- Marken
- Angebote
- Unternehmen
- Info-Center
- Service
Filter
–
Einstecknippel - Seite 2
Einstecknippel - Seite 3
Einstecknippel - Seite 4
Einstecknippel - Seite 5
Einstecknippel - Seite 6
Einstecknippel - Seite 7
Einstecknippel - Seite 8
Einstecknippel - Seite 9
Einstecknippel - Seite 10
Einstecknippel - Seite 11
Einstecknippel - Seite 12
Einstecknippel - Seite 13
Einstecknippel - Seite 14
Einstecknippel - Seite 15
Einstecknippel - Seite 16
Einstecknippel - Seite 17
Einstecknippel - Seite 18
Einstecknippel - Seite 19
Einstecknippel - Seite 20
Einstecknippel - Seite 21
Einstecknippel - Seite 22
Einstecknippel - Seite 23
Einstecknippel - Seite 24
Einstecknippel - Seite 25
Einstecknippel
NW 7,2
G 3/8 außen
Messing blank
Betriebsdruck 0-35 bar
Med.-Umgeb.temp. -20°C - +100°C
mit integriertem Rückflussdämpfer
Nippel für Druckknopf-Sicherheitskupplungen NW 11, ISO 6150 C, Edelstahl, G 3/4 AG, max. 16 bar, Temp. -20 °C bis 200 °CTechnische Daten:NW11AnschlussG 3/4 AGLänge70 mmSW30 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 585. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 585 (siehe Downloads).
Einstecknippel
NW 7,2
G 1/8 außen
Messing blank
Betriebsdruck 0-35 bar
Med.-Umgeb.temp. -20°C - +100°C
mit integriertem Rückflussdämpfer
Nippel für Druckknopf-Sicherheitskupplungen NW 6, ISO 6150 C, Edelstahl, G 3/8 IG, max. 12 bar, Temp. -20 °C bis 200 °CTechnische Daten:NW6AnschlussG 3/8 IGLänge52 mmSW22 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 577. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 577 (siehe Downloads).
50
%
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)6x4beidseitig absperrendneinAusführungstarrTemperaturbereich (°C)-20 bis +200Gewicht32 g / Stk.
15
%
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffStahl gehärtet & verzinktGewinde außenG 3/8"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht25 g / Stk.
Nippel für Druckknopf-Sicherheitskupplungen NW 8, ISO 6150 C, Edelstahl, G 1/8 AG, max. 16 bar, Temp. -20 °C bis 200 °CTechnische Daten:NW8AnschlussG 1/8 AGLänge53 mmSW15 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 583. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 583 (siehe Downloads).
Sortimentsbox mit Schnellverschlusskupplungen und Stecknippel NW 7,2, Messing blankHandliche, robuste und qualitativ hochwertige Kunststoff-Sortimentsbox mit den gängigsten Artikeln unserer Schnellverschlusskupplungen NW 7,2, Einstecktüllen und Nippel.Die gängigsten Messingkupplungen NW 7,2 sowie die zugehörigen Stecknippel sind in 19 Kunststoffboxen übersichtlich präsentiert. Die Einsätze können heraus genommen und in der Box selbst individuell platziert werden. Alle Einsätze sind mit den Artikelnummern der beinhalteten Teile beschriftet.Bestückung:25 Schnellverschlusskupplungen mit Außengewinde:10 x G 1/4 ? 5 x G 3/8 ? 10 x G 1/215 Schnellverschlusskupplungen mit Innengewinde:5 x G 1/4 ? 5 x G 3/8 ? 5 x G 1/215 Schnellverschlusskupplungen mit Schlauchtülle:5 x LW 6 ? 5 x LW 9 ? 5 x LW 1315 Einstecktüllen:5 x LW 6 ? 5 x LW 9 ? 5 x LW 1315 Nippel mit Außengewinde:5 x G 1/4 ? 5 x G 3/8 ? 5 x G 1/215 Nippel mit Innengewinde:5 x G 1/4 ? 5 x G 3/8 ? 5 x G 1/21 PTFE-Dichtband1 RIEGLER Lock AN 302-43 / 10 mlTechnische Daten:BeschreibungSortimentsbox mit Schnellverschlusskupplungen NW 7,2Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 537. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 537 (siehe Downloads).
Stecknippel für Schlauchanschluss (PA/PU Schläuche)Technische Daten:Durchmesser (mm)8 x 6Länge (mm)18,5Breite (mm)57Höhe (mm)18,5Gewicht (g)47
Stecknippel für SchlauchanschlussTechnische Daten:Für Schlauch mit Innen-Ø (mm)6Länge (mm)12Breite (mm)12Höhe (mm)50Gewicht (g)17
Stecknippel mit Schlauchverschraubung (PVC Schläuche)Technische Daten:Durchmesser (mm)8 x 14 Länge (mm)25Breite (mm)22Höhe (mm)71Gewicht (g)46
Stecknippel für SchlauchanschlussTechnische Daten:Für Schlauch mit Innen-Ø (mm)16Länge (mm)20Breite (mm)20Höhe (mm)60Gewicht (g)41
Stecknippel für SchlauchanschlussTechnische Daten:Für Schlauch mit Innen-Ø (mm)13Länge (mm)16Breite (mm)16Höhe (mm)57Gewicht (g)29
Stecknippel mit konischem AußengewindeTechnische Daten:AG BSPTR 3/8Länge (mm)20Breite (mm)17Höhe (mm)45Gewicht (g)36
45
%
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)8x6beidseitig absperrendjaAusführungschwenkbarTemperaturbereich (°C)-20 bis +100Gewicht115 g / Stk.
Stecknippel mit konischem AußengewindeTechnische Daten:AGM14 x 1,25Länge (mm)20Breite (mm)17Höhe (mm)44Gewicht (g)33,1
Stecknippel mit Schlauchverschraubung (PVC Schläuche)Technische Daten:Durchmesser (mm)9 x 15 Länge (mm)28Breite (mm)24Höhe (mm)72Gewicht (g)49
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 2100 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird
Geringe Kuppelkraft: 70,7 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C
Frei von Silikon
Fragen zum Artikel?Rufen Sie Herrn Steffen Siefert oder Herrn Ralf Gruber unter Telefon 07032-7999111 an. Wir freuen uns auf Ihren Anruf.
Stecknippel mit zylindrischem InnengewindeTechnische Daten:IGM14 x 1,25 mit DichtungskonusLänge (mm)20Breite (mm)20Höhe (mm)45Gewicht (g)34
Stecknippel mit zylindrischem InnengewindeTechnische Daten:IG BSPPG 1/2Länge (mm)29Breite (mm)25Höhe (mm)54Gewicht (g)67
Stecknippel mit zylindrischem InnengewindeTechnische Daten:IGG 1/4 BSPPLänge (mm)17Breite (mm)17Höhe (mm)40Gewicht (g)22
%

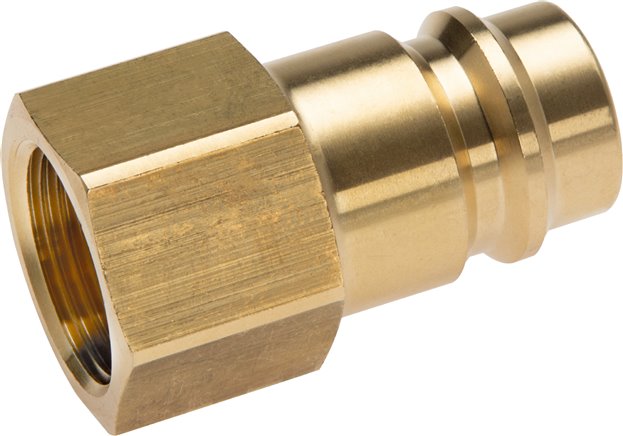

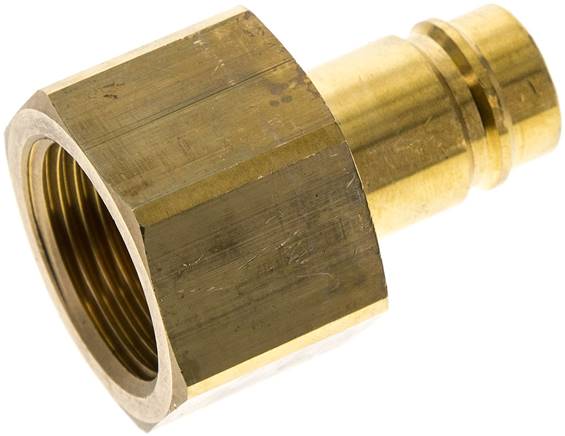

Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 1"beidseitig absperrendjaGewicht370 g / Stk.
Stecknippel mit Schlauchverschraubung (PVC Schläuche)Technische Daten:Durchmesser (mm)6 x 12 Länge (mm)22Breite (mm)20Höhe (mm)68Gewicht (g)37
Stecknippel mit zylindrischem InnengewindeTechnische Daten:IG BSPPG 1/4Länge (mm)20Breite (mm)17Höhe (mm)45Gewicht (g)36,42
Der Einstecknippel
HINWEIS
- Nicht aufgeführte Typen - bitte anfragen
- Größere Abnahmemengen - bitte anfragen
- Hier finden Sie eine Nennweiten-Schablone zum Download
Unser Tipp
Erkundigen Sie sich vor dem Kauf über die Nennweite Ihres Einstecknippels, denn diese sollte mit Ihrem Druckluftsystem und Ihrer Druckluftanwendung kompatibel sein. Wenn Sie dabei Unterstützung benötigen, stehen wir Ihnen gerne zur Seite.
Sie haben noch Fragen? Dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
Telefon: 07032 956 93-0 - Telefax: 07032 956 93-29
Oder nutzen Sie bequem unser Kontaktformular.
