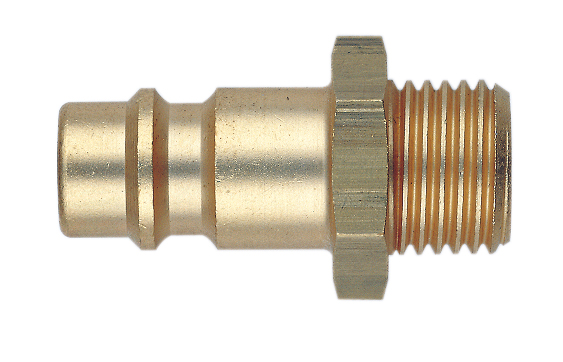

Stecknippel STNP-MS-NW7,2-G1/8a DGKE031201
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1 Verpackungseinheit 10 St.
Stecknippel STNP-FE-NW7,6-EURO-9mm DGKE033248
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 5 Eurostandard Profil Nennweite 7,6 für hohen Luftdurchlass Durchflusskapazität 2100 l/min Sehr abriebfest, äußerst robust Lange Lebensdauer Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird Geringe Kuppelkraft: 70,7 N Körper und Hülse aus gehärtetem, verzinktem Stahl Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C Frei von Silikon

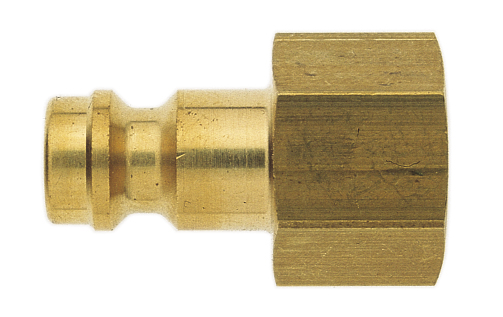

Stecknippel STNP-MS-NW7,2-G1/8i DGKE031231
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 Technische Daten Inhalt 1
Prevost Stecknippel ISO B - IRP 066151
Stecknippel mit konischem AußengewindeTechnische Daten:AGR 1/4Länge (mm)15Breite (mm)13Höhe (mm)40Gewicht (g)19
Stecknippel STNP-FE-NW7,6-EURO-6mm DGKE033247
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Eurostandard ProfilNennweite 7,6 für hohen LuftdurchlassDurchflusskapazität 2100 l/minSehr abriebfest, äußerst robustLange LebensdauerBördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wirdGeringe Kuppelkraft: 70,7 NKörper und Hülse aus gehärtetem, verzinktem StahlMax. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°CFrei von Silikon
Stecknippel STNP-FE-NW7,6-EURO-G1/4i DGKE033244
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Eurostandard Profil Nennweite 7,6 für hohen Luftdurchlass Durchflusskapazität 2100 l/min Sehr abriebfest, äußerst robust Lange Lebensdauer Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird Geringe Kuppelkraft: 70,7 N Körper und Hülse aus gehärtetem, verzinktem Stahl Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C Frei von Silikon
Prevost Stecknippel ISO B - IRP 066806
Stecknippel für SchlauchanschlussTechnische Daten:Für Schlauch mit Innen-Ø (mm)6Länge (mm)12Breite (mm)12Höhe (mm)50Gewicht (g)17
Prevost Stecknippel ISO B - IRP 086102
Stecknippel mit zylindrischem InnengewindeTechnische Daten:IG BSPPG 3/8Länge (mm)24Breite (mm)21Höhe (mm)50Gewicht (g)52

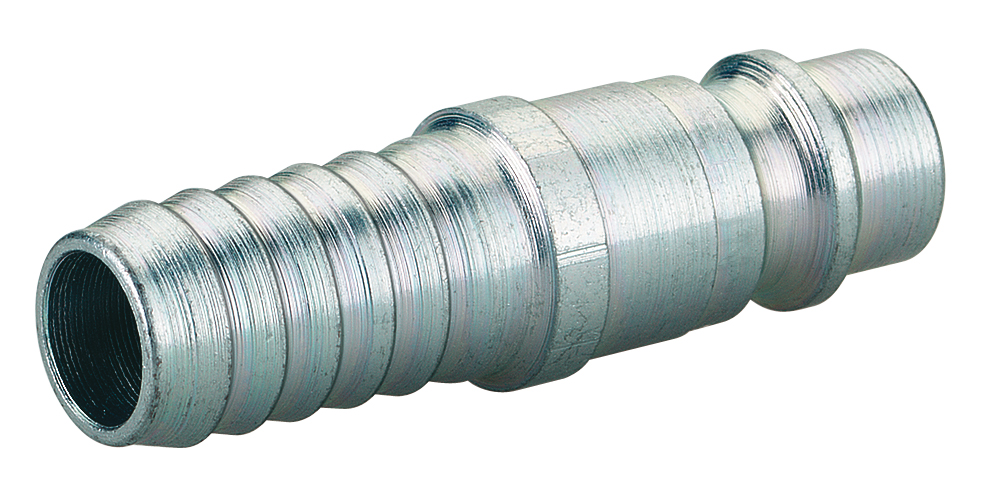

Stecknippel STNP-FE-NW7,6-EURO-13mm E033249 DGKE033249
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Eurostandard Profil Nennweite 7,6 für hohen Luftdurchlass Durchflusskapazität 2100 l/min Sehr abriebfest, äußerst robust Lange Lebensdauer Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird Geringe Kuppelkraft: 70,7 N Körper und Hülse aus gehärtetem, verzinktem Stahl Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C Frei von Silikon

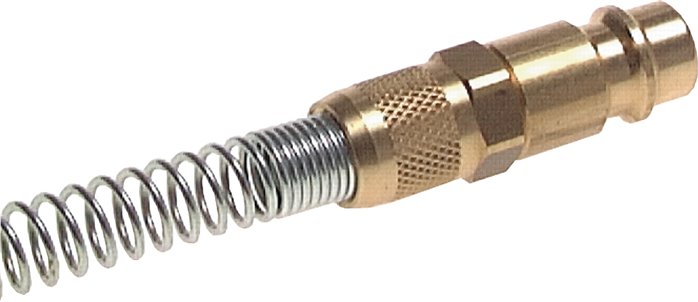

Kupplungsstecker (NW7,2) 6x4mm Schlauch m. Knickschutz, beidseitig absperrend, Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)6x4beidseitig absperrendjaAusführungschwenkbarTemperaturbereich (°C)-20 bis +100Gewicht110 g / Stk.

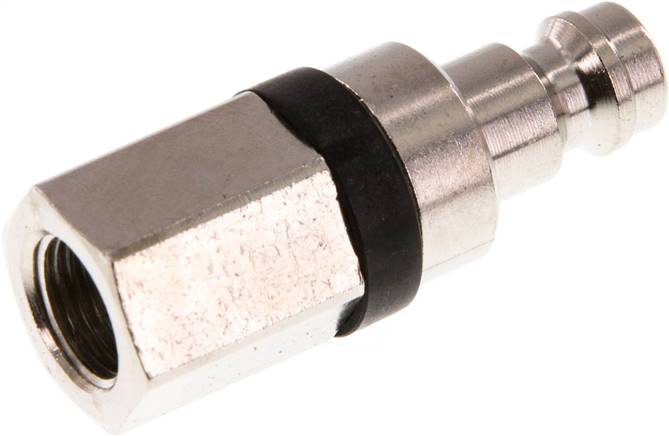

Kupplungsstecker (NW5) G 1/8"(IG), Messing vernickelt, schwarz
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unverwechselbare Stecker passen auch in uncodierte KupplungsdosenOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPT, rote Farbmarkierung -RO, grüne Farbmarkierung -GR, blaue Farbmarkierung -BL, schwarze Farbmarkierung -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 1/8"beidseitig absperrendneinAusführungschwarze FarbmarkierungTemperaturbereich (°C)-20 bis +200Gewicht24 g / Stk.

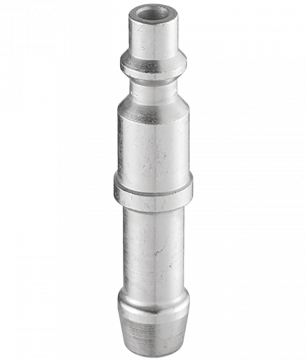

Prevost Stecknippel ISO B - IRP 066808
Stecknippel für SchlauchanschlussTechnische Daten:Für Schlauch mit Innen-Ø (mm)8Länge (mm)12Breite (mm)12Höhe (mm)50Gewicht (g)19
Prevost Stecknippel ISO B - IRP 066810CO
Stecknippel mit Schlauchverschraubung (PVC Schläuche)Technische Daten:Durchmesser (mm)10 x 16 Länge (mm)28Breite (mm)24Höhe (mm)72Gewicht (g)49

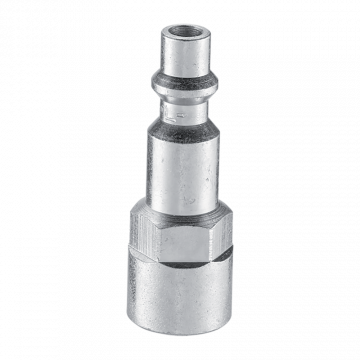

Prevost Stecknippel ISO B - IRP 066101AE
Stecknippel mit zylindrischem InnengewindeTechnische Daten:IGG 1/4 BSPP mit DichtungskonusLänge (mm)20Breite (mm)17Höhe (mm)43Gewicht (g)36

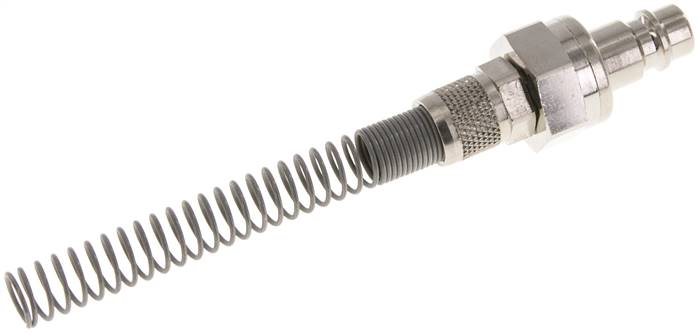

Kupplungsstecker (NW7,2) 8x6mm Schlauch m. Knickschutz, beidseitig absperrend, Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)8x6beidseitig absperrendjaAusführungstarrTemperaturbereich (°C)-20 bis +100Gewicht60 g / Stk.

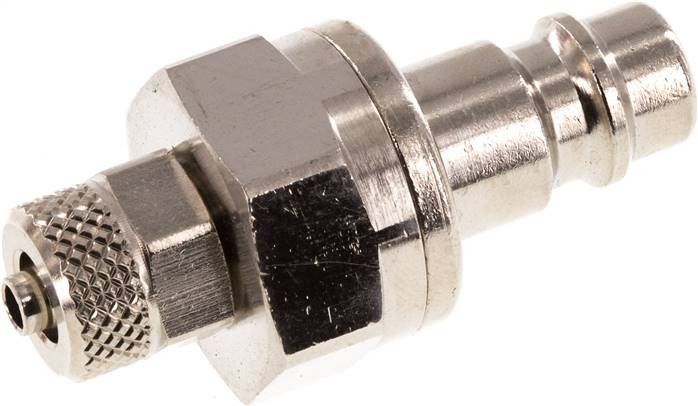

Kupplungsstecker (NW7,2) 6x4mm Schlauch, Messing vernickelt, beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)6x4beidseitig absperrendjaTemperaturbereich (°C)-20 bis +100Gewicht48 g / Stk.

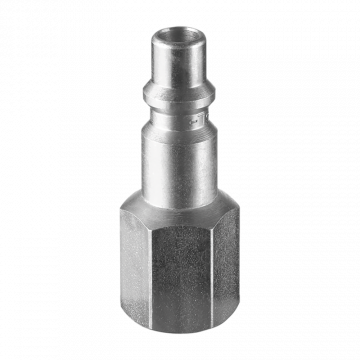

Prevost Stecknippel ISO B - IRP 086101
Stecknippel mit zylindrischem InnengewindeTechnische Daten:IG BSPPG 1/4Länge (mm)20Breite (mm)17Höhe (mm)45Gewicht (g)36,42

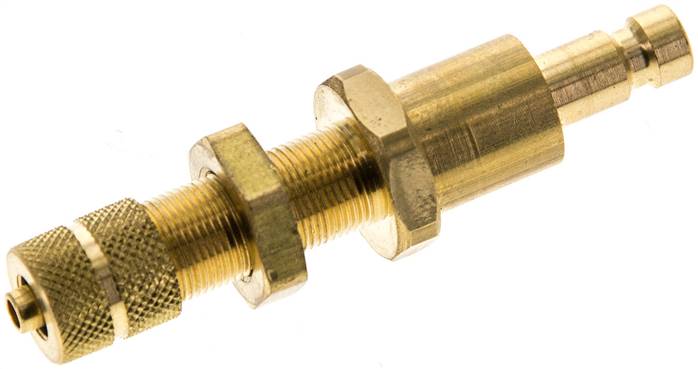

Schott-Kupplungsstecker (NW2,7) 4,3x3mm Schlauch, Messing, beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)4,3x3beidseitig absperrendjaAM 7x0,5Emax (mm)11Temperaturbereich (°C)-20 bis +100Gewicht15 g / Stk.

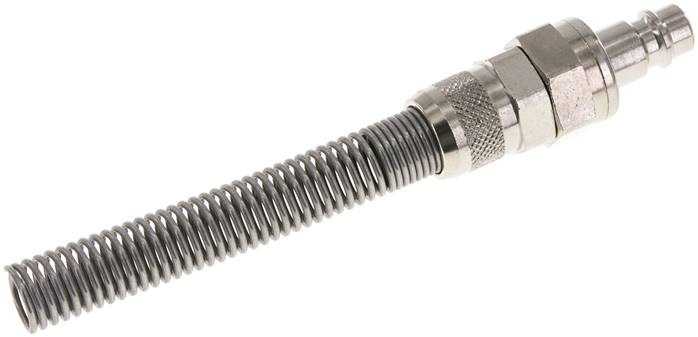

Kupplungsstecker (NW7,2) 10x8mm Schlauch m. Knickschutz, beidseitig absperrend, Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)10x8beidseitig absperrendjaAusführungstarrTemperaturbereich (°C)-20 bis +100Gewicht95 g / Stk.

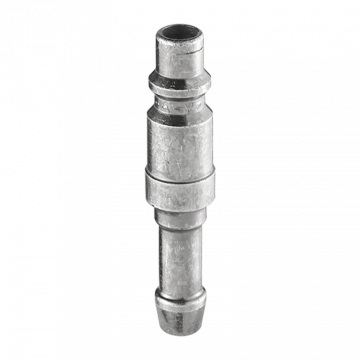

Prevost Stecknippel ISO B - IRP 066806RB
Stecknippel für Schlauchanschluss (PA/PU Schläuche)Technische Daten:Durchmesser (mm)8 x 6Länge (mm)18,5Breite (mm)57Höhe (mm)18,5Gewicht (g)47

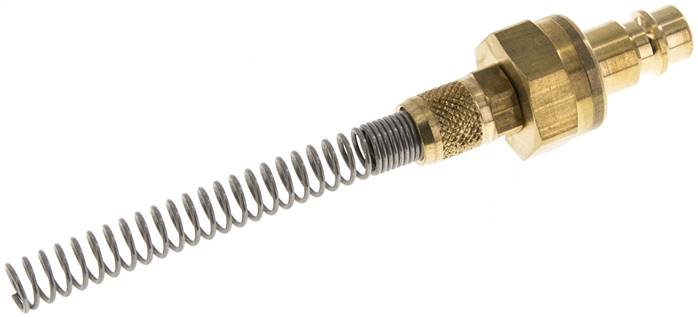

Kupplungsstecker (NW7,2) 6x4mm Schlauch m. Knickschutz, beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)6x4beidseitig absperrendjaAusführungstarrTemperaturbereich (°C)-20 bis +100Gewicht55 g / Stk.

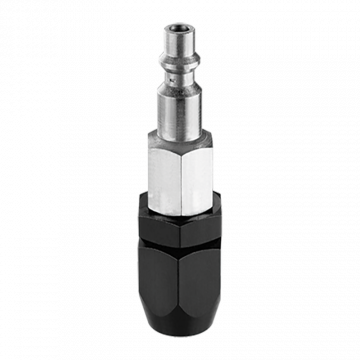

Prevost Stecknippel ISO B - IRP 066808CO
Stecknippel mit Schlauchverschraubung (PVC Schläuche)Technische Daten:Durchmesser (mm)8 x 14 Länge (mm)25Breite (mm)22Höhe (mm)71Gewicht (g)46

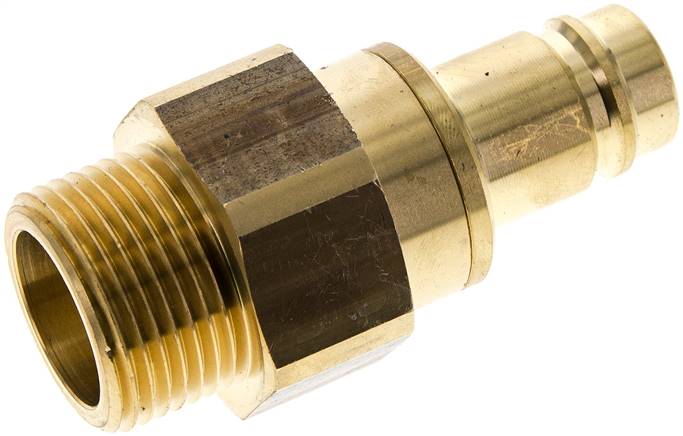

Kupplungsstecker (NW15) G 1"(AG), Messing, beidseitig absperrend
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1"beidseitig absperrendjaGewicht340 g / Stk.
Der Einstecknippel
HINWEIS
- Nicht aufgeführte Typen - bitte anfragen
- Größere Abnahmemengen - bitte anfragen
- Hier finden Sie eine Nennweiten-Schablone zum Download
Unser Tipp
Erkundigen Sie sich vor dem Kauf über die Nennweite Ihres Einstecknippels, denn diese sollte mit Ihrem Druckluftsystem und Ihrer Druckluftanwendung kompatibel sein. Wenn Sie dabei Unterstützung benötigen, stehen wir Ihnen gerne zur Seite.
