DrehstromausführungSchaltvermögen 5,5kWmit Überstromrelais lieferbarmax. Ausschaltdruck 45 bar3-polig (öffner)nach EN 60947Schutzart IP 54Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4 kWMotorschaltvermögen (AC3) Ue = 400V (3~)4,0 kWSchaltstücklebensdauer (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3)> 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 312 ABerstdruck Pz bis 16 barbis 45 bar> 40 bar> 60 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44 / IP 65Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 4 / 4mm2
MDR-F Standard Ausführung mit Kunsstoffschlansch und NBR-Membraneingesetzt z.B. für entmineralisiertes Wasser Druckschalter ist mit Industrieschraubklemme ausgestattetDruckanschluss: G 3/8" Innengewinde** -Zasatz "G" für vergoldete KontakteEinschaltdruck: 0,07 bis 3,75kl. Druckdifferenz (bar): 0,15 bis 0,25Ausschaltdruck einstellbar (bar): 0,22 bis 4Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
Drehstromausführung Schaltvermögen 4,0kW max. Ausschaltdruck 16 bar mit umgekehrter Schaltfunktion 3-polig (öffner) nach EN 60947 Flanschmaterial=Aluminium Druckguss Technische Daten: Bemmessungsisolationsspannung 500 V Motorschaltvermögen (AC3) Ue = 240V (1~) 1,5 kW Motorschaltvermögen (AC3) Ue = 230V (3~) 2,5 kW Motorschaltvermögen (AC3) Ue = 400V (3~) 4,0 kW Schaltstücklebensdauer (AC3) > 1 x 105 Mechanische Lebensdauer > 5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 400 V AC 12 A Berstdruck Pz > 35 bar Zul. Medientemperatur Luft -5...+ 80°C Zul. Medientemperatur Wasser +80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2

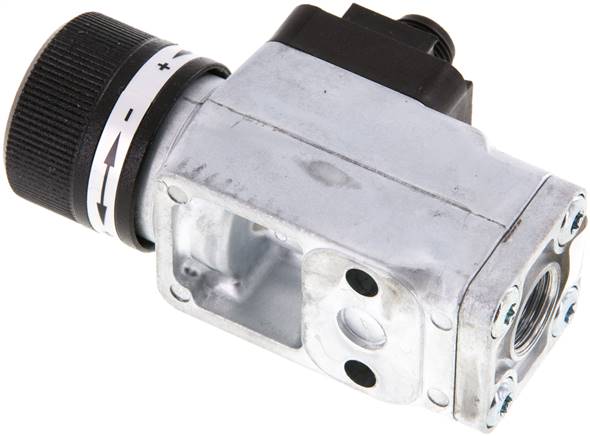

Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungVakuumschalterAnschlusstypGewindeEinstellbereich (bar)-0,85 bis -0,15GewindeanschlussG 1/4 (IG)Überdrucksicher bis (bar)20Elektrischer AnschlussM12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) SchutzartIP 67Gewicht300 g / Stk.

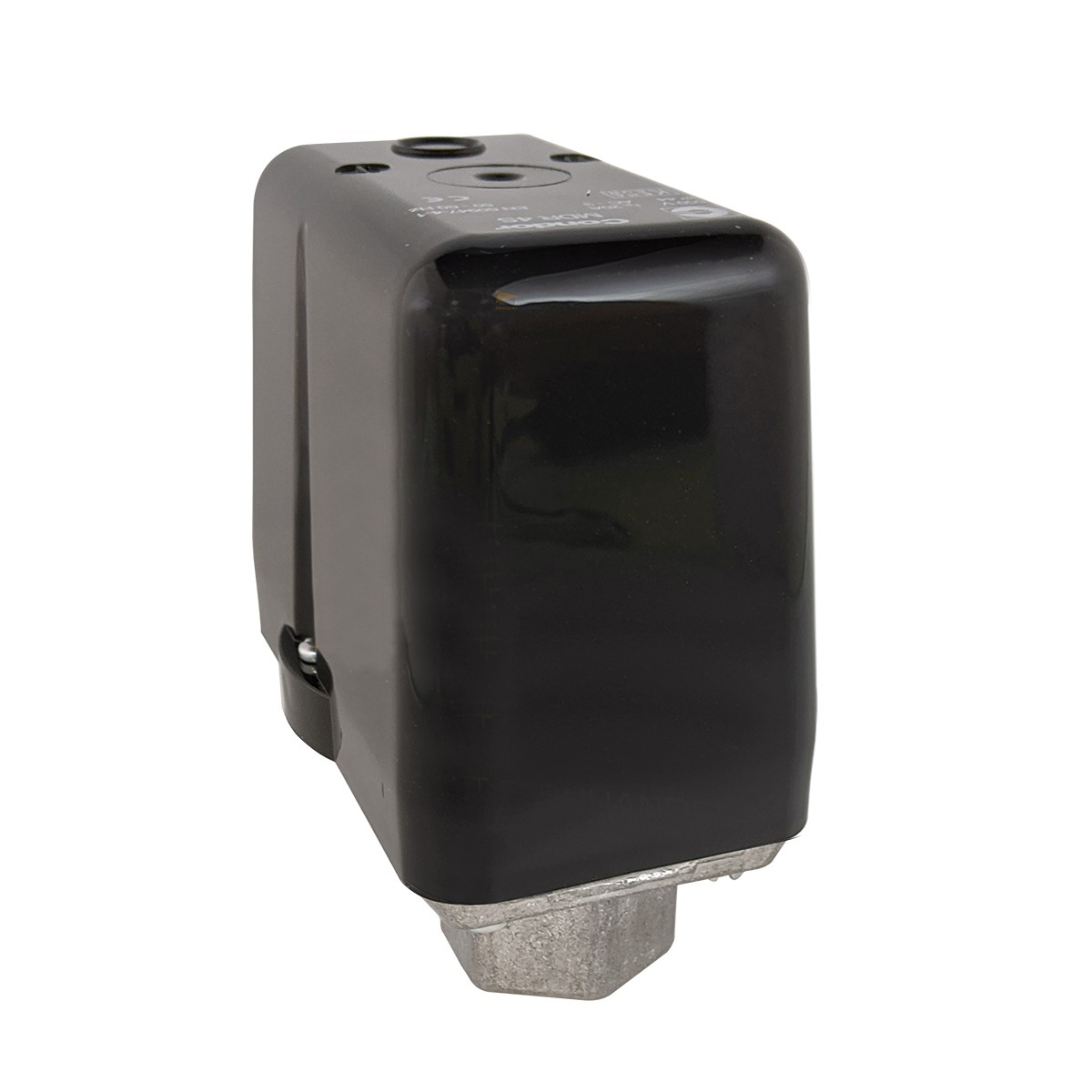

Drehstromausführung Schaltvermögen 5,5kW max. Ausschaltdruck 25 bar 3-polig (öffner) nach EN 60947 Flanschmaterial=Aluminium-Druckguss Technische Daten: Bemmessungsisolationsspannung 500 V Motorschaltvermögen (AC3) Ue = 240V (1~) 2,5 kW Motorschaltvermögen (AC3) Ue = 230V (3~) 4,0 kW Motorschaltvermögen (AC3) Ue = 400V (3~) 5,5 kW Motorschaltvermögen (AC3) Ue = 500V (3~) 5,5 kW Schaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105 Mechanische Lebensdauer > 5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 3 16 A/ 9 A Berstdruck Pz > 35 bar Zul. Medientemperatur Luft -5...+ 80°C Zul. Medientemperatur Wasser +80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
MDR-F Ausführung Druckanschluss und druckwandlerelement EdelstahlFür Flüssigbrennstoffe, Öle bis 200°C etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 1/4" Innengewinde - Zusatz "G" für vergoldete KontakteEinschaltdruck einstellbar (bar): 1 bis 26,4kl. Durchdifferenz (bar): 3,0 bis 3,6Ausschaltdruck einstellbar (bar): 4 bis 30Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A

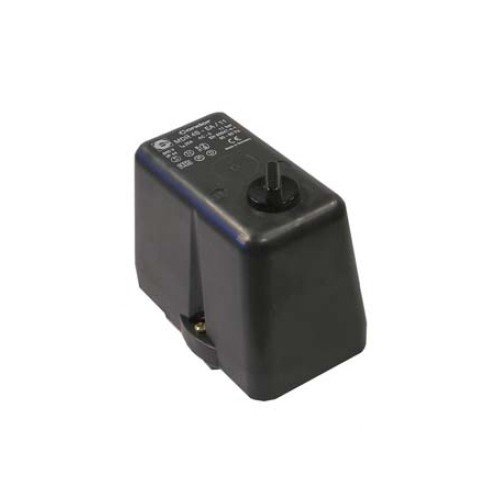

DrehstromausführungSchaltvermögen 4,0kWmax. Ausschaltdruck 16 barmit umgekehrter Schaltfunktion3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)1,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)2,5 kWMotorschaltvermögen (AC3) Ue = 400V (3~)4,0 kWSchaltstücklebensdauer (AC3) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC12 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
NBR-MembranGL Kabelverschraubung für den Schiffsbau und seetaugliche AnwendungenDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar):0,4 bis 11kl. Durchdifferenz (bar):0,6 bis 1,5Ausschaltdruck einstellbar (bar):1 bis 12,5Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A

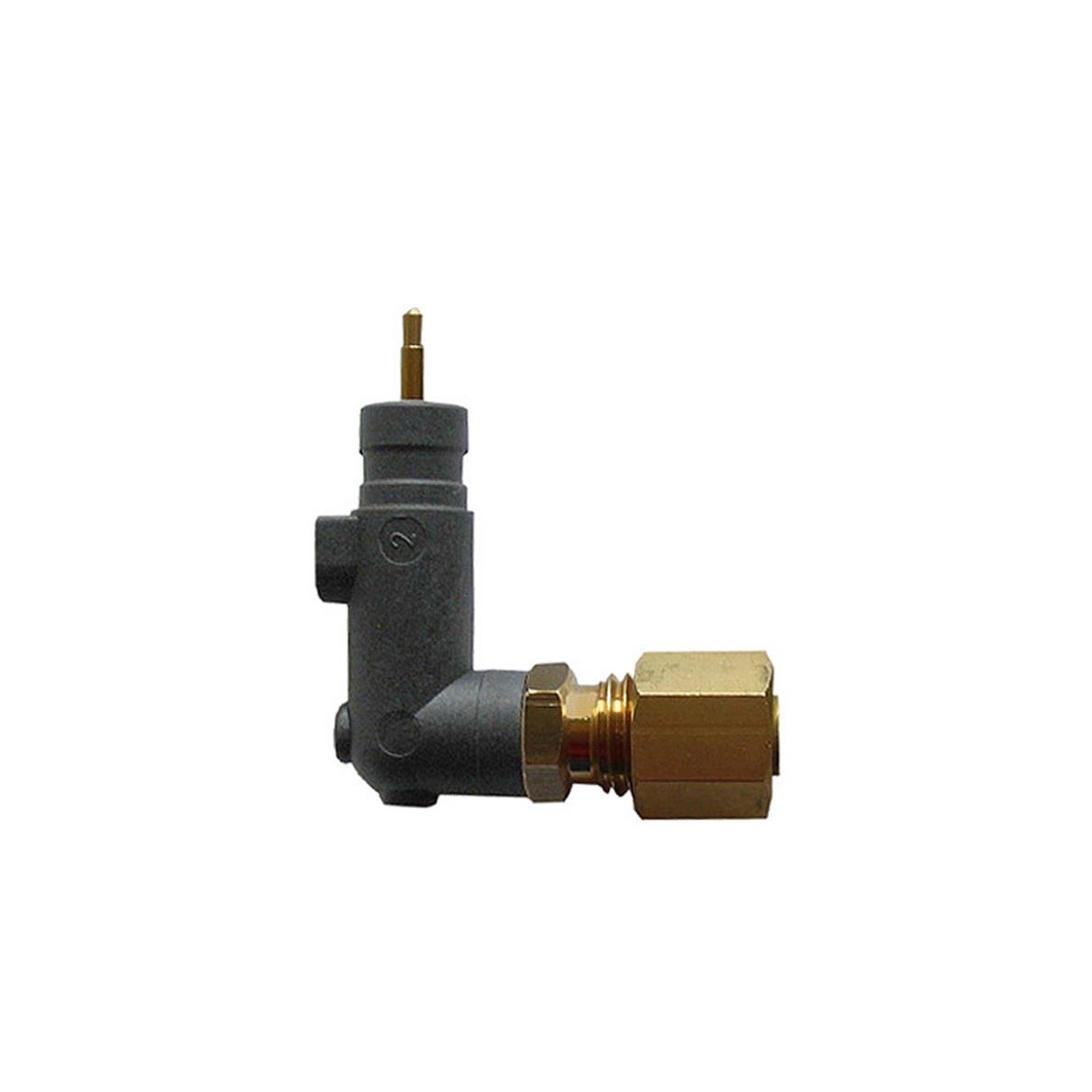

Winkelverschraubung mit Schraubenbefestigung für 1/4" Kunststoff- oder Kupfer-Entlastungsleitung

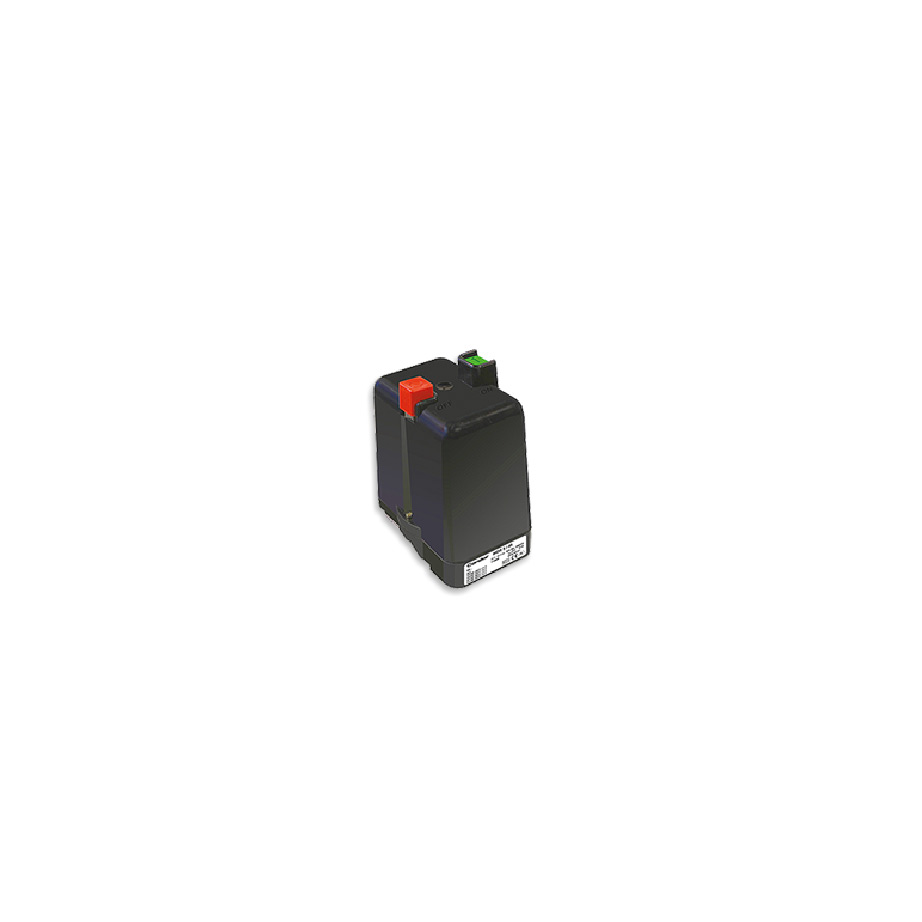

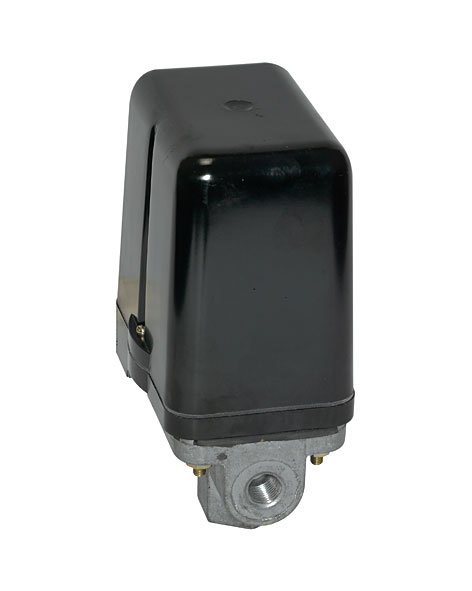

Drehstromausführung Schaltvermögen 5,5kW max. Ausschaltdruck 45 bar 3-polig (öffner) nach EN 60947 Schutzart IP 54 Flanschmaterial=Aluminium Druckguss Technische Daten: Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig! Bemmessungsisolationsspannung 500 V Motorschaltvermögen (AC3) Ue = 240V (1~) 2,5 kW Motorschaltvermögen (AC3) Ue = 230V (3~) 4 kW Motorschaltvermögen (AC3) Ue = 400V (3~) 4,0 kW Schaltstücklebensdauer (AC3) Ue = 500V (3~) 5,5 kW Schaltstücklebensdauer (AC3) > 1 x 105 Mechanische Lebensdauer > 5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 3 12 A Berstdruck Pz bis 16 bar bis 45 bar > 40 bar > 60 bar Zul. Medientemperatur Luft -5...+ 80°C Zul. Medientemperatur Wasser +80 °C Schutzart nach EN 60529 IP 44 / IP 65 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2 Anschlussquerschnitte 1... feindrähtig 1x/2x 4 / 4mm2
MDR-F Ausführung mit Resetfunktion (Hmin / Hmax / Htro) mit Alu-Druckgussflansch und MBR-MembranFür Öl, Wasser, Luft etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeHmax: wechsler mit Handreset maxAusschaltdruck einstellbar (bar): 0,7 bis 10Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
Hilfsschalter (Mikroschalter) Öffner-Kontakt zum Abgreifen - Stellung der Hauptschaltkontakte

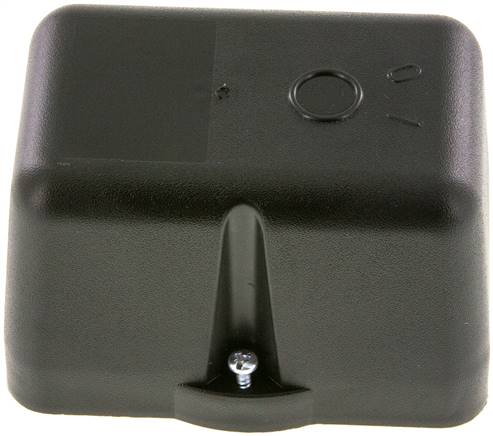

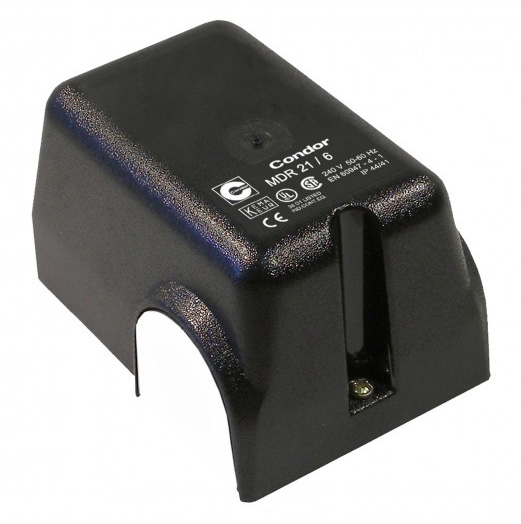

MDRH2 Ersatzhaube für Druckschalter MDR 2 / ... (ohne Schalter)Weitere Eigenschaften:Schalterohne Schalterfür DruckschalterMDR 2 / ...Gewicht80 g / Stk.
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2

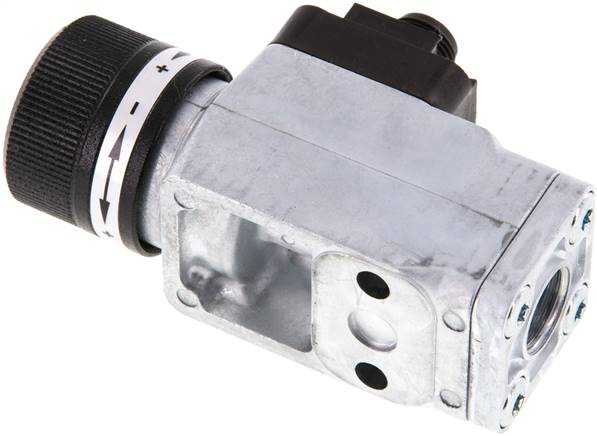

Werkstoffe:Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFETemperaturbereich:-20°C bis +80°CRückschaltdifferenz:ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)Schutzart:IP 65 (mit M 12-Stecker: IP 67)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)Schaltertyp:WechslerSchaltleistung:24 V DC / 3 A, 250 V AC / 6 AMedien:Hydrauliköl, Maschinenöl, Heizöl, Luft, WasserOptional:Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12Vorteile:•preiswerter Druckschalter, •sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über KolbenWeitere Eigenschaften:AusführungDruckschalterAnschlusstypGewindeEinstellbereich (bar)1 - 16GewindeanschlussG 1/4 (IG)Überdrucksicher bis (bar)60Elektrischer AnschlussM12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) SchutzartIP 67Gewicht300 g / Stk.
VdS-Druckschalter für Wasserlöschanlagen / BrandschutzanlagenAlarmdruckschalter (MDR-F2...VdS) die in einem Druckfenster von 0,35 bis 1 bar begrenzt mit minimaler differenz gefertigt werden Druckschalter (MDR-F X... VdS) wobei X entweder 10 bar, 12,5 bar oder 16 bar ist, bei denen die maximale Druckdifferenz zwischen Ein- und Ausschaltdruck 1,5 bar beträgtEinschaltdruck einstellbar (bar): 0,3 bis 8,5Druckdifferenz (bar): 0,4 bis 1,5Ausschaltdruck einstellbar (bar): 0,7 bis 10Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A

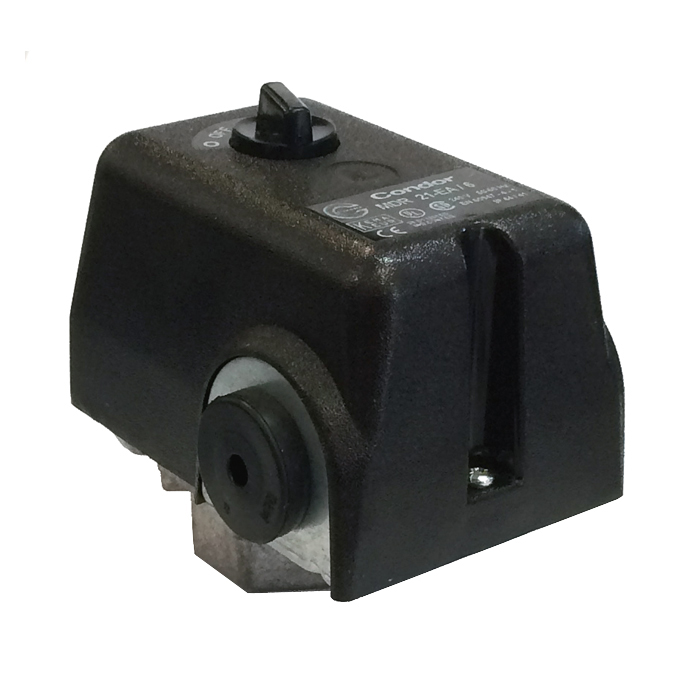

WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2
Drehstromausführung Schaltvermögen 5,5kW max. Ausschaltdruck 45 bar 3-polig (öffner) nach EN 60947 Schutzart IP 54 Flanschmaterial=Aluminium Druckguss Technische Daten: Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig! Bemmessungsisolationsspannung 500 V Motorschaltvermögen (AC3) Ue = 240V (1~) 2,5 kW Motorschaltvermögen (AC3) Ue = 230V (3~) 4 kW Motorschaltvermögen (AC3) Ue = 400V (3~) 4,0 kW Schaltstücklebensdauer (AC3) Ue = 500V (3~) 5,5 kW Schaltstücklebensdauer (AC3) > 1 x 105 Mechanische Lebensdauer > 5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 3 12 A Berstdruck Pz bis 16 bar bis 45 bar > 40 bar > 60 bar Zul. Medientemperatur Luft -5...+ 80°C Zul. Medientemperatur Wasser +80 °C Schutzart nach EN 60529 IP 44 / IP 65 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2 Anschlussquerschnitte 1... feindrähtig 1x/2x 4 / 4mm2
Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|
| Type* | MDR 1 | MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ | Luft | Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Polzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschalt- vermögen |
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch- varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/4" NPT |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien- temperatur: Luft |
-5...80°C | -5...80°C | -5...80°C | -5...80°C | ||
| Zulässige Medien- temperatur: Wasser |
70°C | 70°C | ||||
| max Anschluss- querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG11-13,5) | mit 2 x WN *4 (Zubehör PG11-13,5) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw. ohne EA |
mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz- verstellung |
mit Differenz- verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
mit AEV
(Zubehör EV)
|
ohne |
mit AEV |
ohne |
ohne
(Zubehör EV, AEV)
|
ohne
(Zubehör EV, AEV)
|
| zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR 3 | MDR 4 | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Polzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt- vermögen |
7,5 kW (11 kW*6) |
5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flansch- varianten*² |
G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 3 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 16 | 1,5 - 11 | 1,5 - 16 |
1,5 - 45
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien- temperatur: Luft |
-5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien- temperatur: Wasser |
80°C | 80°C | 80°C |
80°C
|
80°C |
|
max Anschluss- |
4,0 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit 2 x WN *4 (Zubehör PG 11 - 16)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5) |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-
verstellung |
mit Differenz- verstellung |
mit Differenz-
verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel | zum Artikel | Artikel anfragen | Artikel anfragen | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*6 11 kW auf Anfrage
Condor Druckschalter - Steuerdruckschalter
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR-F* | MDR-P*3 | MDR-K*3 | MDR 43 | MDR 53 |
| Kontaktfunktion | 1 Wechsler *1 (für Vakuum 2 Wechsler) |
1 Wechsler *1 | 2 Wechsler |
1 Öffner
1 Schließer |
1 Wechsler
|
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschaltvermögen | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
| Strom AC 15 | 4 A |
4 A
|
4 A
|
8 A
|
4 A |
| Flanschvarianten | G 1/4" (weitere je nach Modell*) |
G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" Innengewinde |
| Druckbereiche (bar) | bis 250 | wahlweise | 3 | 4 | 4 |
| Ausschaltdruck einschaltbar von ... bis |
-0,11 - 250 bar (je nach Modell*) |
0,3 - 16 bar | 0,5 - 11 bar | 0,5 - 16 bar |
0,3 - 16 bar
|
| Schutzart | IP 54 / IP 65 | IP 65 | IP 67 | IP 44 | IP 54 |
| Zulässige Medien- temperatur*2 |
-25 ..+ 200°C (je nach Modell*) |
-25 ..+ 70°C | -40 ..+ 70°C | -30 ..+ 80°C | -30 ..+ 80°C |
| Kabelverschraubung |
WN / M20
|
Kupplungen | Kupplungen | optional | optional |
| zum Artikel | Artikel anfragen | zum Artikel | zum Artikel | zum Artikel |
* MDR-F in den Varianten Alu-Druckguss, Kunststoff, Edelstahl, Hochdruck, Resetfunktion, Vakuum
*1 Wechsler mit Goldkontakten für Spezialanwendungen auf Anfrage
*2 weitere Temeraturbereich auf Anfrage
*3 OEM-Anwendung/Serienfertigung (keine Standardtypen), werksseitige feste Druckeinstellung (nach Kundenvorgabe), Verpackungseinheit MDR-P 10 Stück
Sie sind nicht fündig geworden? Wir helfen gerne bei der Auswahl Ihres Condor Druckschalters. Kontaktieren Sie uns einfach bequem über unser Kontaktformular.
