NBR-MembranGL Kabelverschraubung für den Schiffsbau und seetaugliche AnwendungenDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar): 0,04 bis 1,89kl. Durchdifferenz (bar): 0,07 bis 0,11Ausschaltdruck einstellbar (bar): 0,11 bis 2Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2

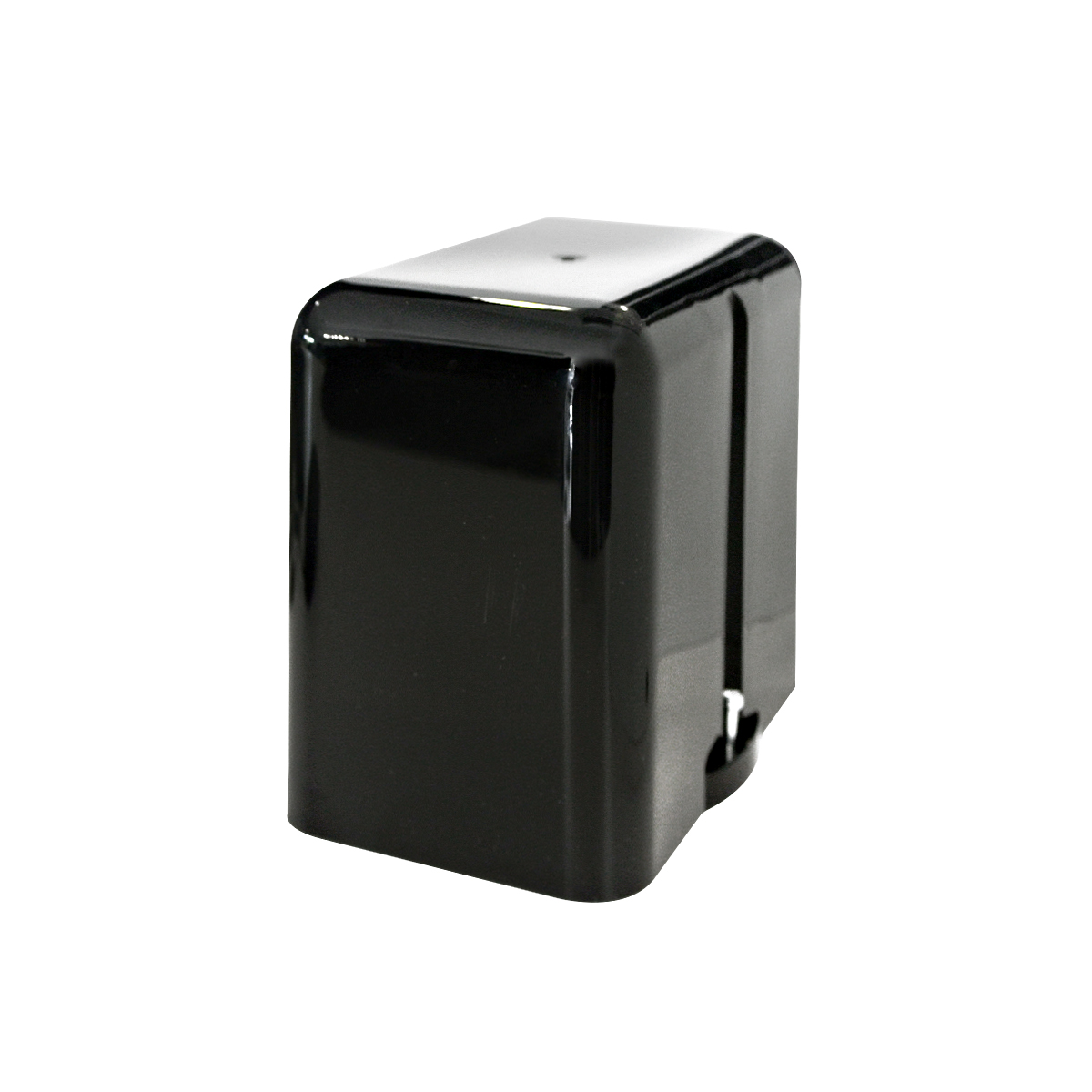

Haube ohne Ein/Aus-Schalter für Kompressor Typ »MDR5«Technische Daten:BeschreibungHaube ohne Ein/Aus-SchalterDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 341. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 341 (siehe Downloads).

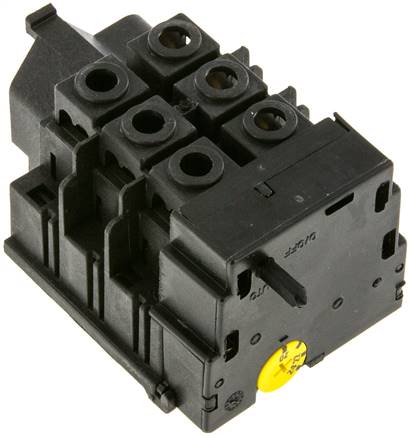

Elektrischer Anschluss:SchraubklemmenWeitere Eigenschaften:einsetzbar fürMDR 3 / ... KEinstellbereich (A)20 - 24Gewicht175 g / Stk.
Schaltdifferenz bei maximalem Ausschaltdruck bis angegebener Wert in bar

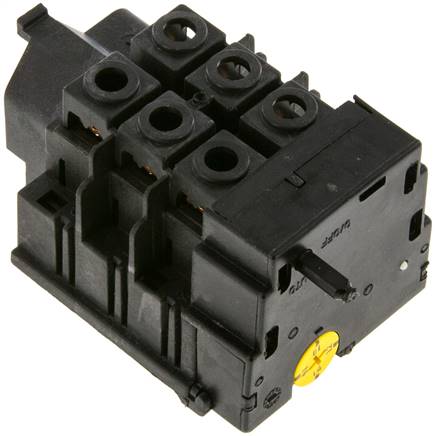

Elektrischer Anschluss:SchraubklemmenWeitere Eigenschaften:einsetzbar fürMDR 3 / ... KEinstellbereich (A)1 - 1,6Gewicht180 g / Stk.

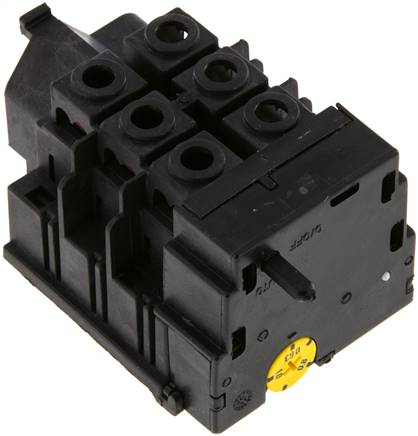

Elektrischer Anschluss:SchraubklemmenWeitere Eigenschaften:einsetzbar fürMDR 3 / ... KEinstellbereich (A)0,63 - 1Gewicht190 g / Stk.
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Drehstromausführung Schaltvermögen 5,5kW max. Ausschaltdruck 25 bar 3-polig (öffner) nach EN 60947 Flanschmaterial=Aluminium-Druckguss Technische Daten: Bemmessungsisolationsspannung 500 V Motorschaltvermögen (AC3) Ue = 240V (1~) 2,5 kW Motorschaltvermögen (AC3) Ue = 230V (3~) 4,0 kW Motorschaltvermögen (AC3) Ue = 400V (3~) 5,5 kW Motorschaltvermögen (AC3) Ue = 500V (3~) 5,5 kW Schaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105 Mechanische Lebensdauer > 5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 3 16 A/ 9 A Berstdruck Pz > 35 bar Zul. Medientemperatur Luft -5...+ 80°C Zul. Medientemperatur Wasser +80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2 Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
1 Schließer + 1 ÖffnerDruckbereiche bis 16 barnach EN 60947Flanschmaterial = Aluminium-DruckgussTechnische Daten:Bemessungsisolationsspannung 500 VBemessungsbetriebsspannung Ue250 VBemessungsbetriebsstrom le8 ABemessungsbetriebsstrom lthe10 ASchaltstücklebensdauer (AC 15)> 1,5 x 105Mechanische Lebensdauer> 1,5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Berstdruck Pz>60 barZul. Medientemperatur Luft-30...+ 80°CZul. Medientemperatur Wasser+ 80 °CAnschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Anschlussquerschnitte 1 ... feindrätig 1 x / 2 x2,5 / 2,5mm2Schutzart nach EN 60529IP 44
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Eigenschaften: Drehstromführung Schaltvermögen 7,5 (11) kW / 20 HP mit Überstromrelais lieferbar max. Ausschaltdruck 35 bar 3-polig (öffner) nach EN 60947 UL / CSA-Zulassung optional Flanschmaterial=Aluminium-Druckguss Technische Daten: Bemessungsisolationsspannung 690V Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~) 2 HP Schaltstücklebensdauer (AC3) >1 x 105 Mechanische Lebensdauer >1 x 106 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le the bei 690 V AC 3 24 A Berstdruck Pz =16 >40 bar =25 >60 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 54 Anschlussquerschnitt 1... feindrähtig 1x/2x 4 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 6 / 4 mm2
VdS-Druckschalter für Wasserlöschanlagen / BrandschutzanlagenAlarmdruckschalter (MDR-F2...VdS) die in einem Druckfenster von 0,35 bis 1 bar begrenzt mit minimaler differenz gefertigt werden Druckschalter (MDR-F X... VdS) wobei X entweder 10 bar, 12,5 bar oder 16 bar ist, bei denen die maximale Druckdifferenz zwischen Ein- und Ausschaltdruck 1,5 bar beträgtBetriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A

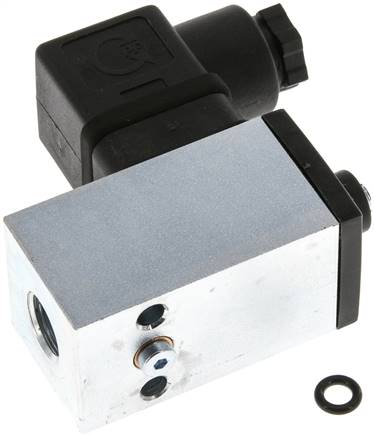

Werkstoffe:Körper: Stahl verzinkt (Typen DRS 6 B, DRS 16 B: Aluminium schwarz eloxiert), Membrane**: NBRTemperaturbereich:-25°C bis +85°CRückschaltdifferenz:15 bis 25 % vom eingestellten WertSchutzart:IP 65Elektrischer Anschluss:Winkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175301-803 A) (Steckfahne)Schaltertyp:WechslerMedien:Luft, Hydrauliköl, Ölemulsion, bedingt für Wasser geeignet (Typen DRS 6 B, DRS 16 B: nur Luft)Hinweis:Diese Druckschalter können über Innengewinde oder über Herion-Flansch (Ø 5,3 x 20 mm Bohrungsabstand) angeschlossen werden.*bei 30 V DC, **Einstellbereich >= 70 bar Ansteuerung über Kolben, Dichtung: URWeitere Eigenschaften:AusführungDruckschalterEinstellbereich (bar)1 - 10InnengewindeG 1/4"FlanschanschlussØ 5,3 x 20 mm Bohrungsabstand (Herion-Flansch)WerkstoffStahl verzinktÜberdrucksicher bis (bar)20Schaltleistung*250 V / 5 AGewicht350 g / Stk.
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2

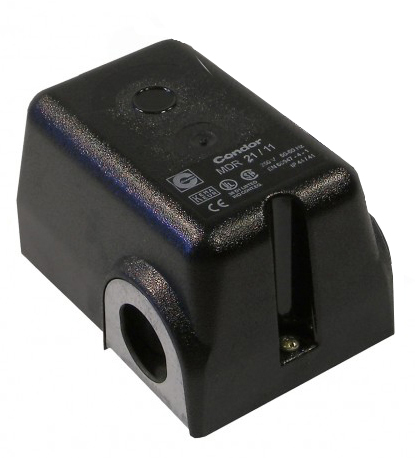

Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|

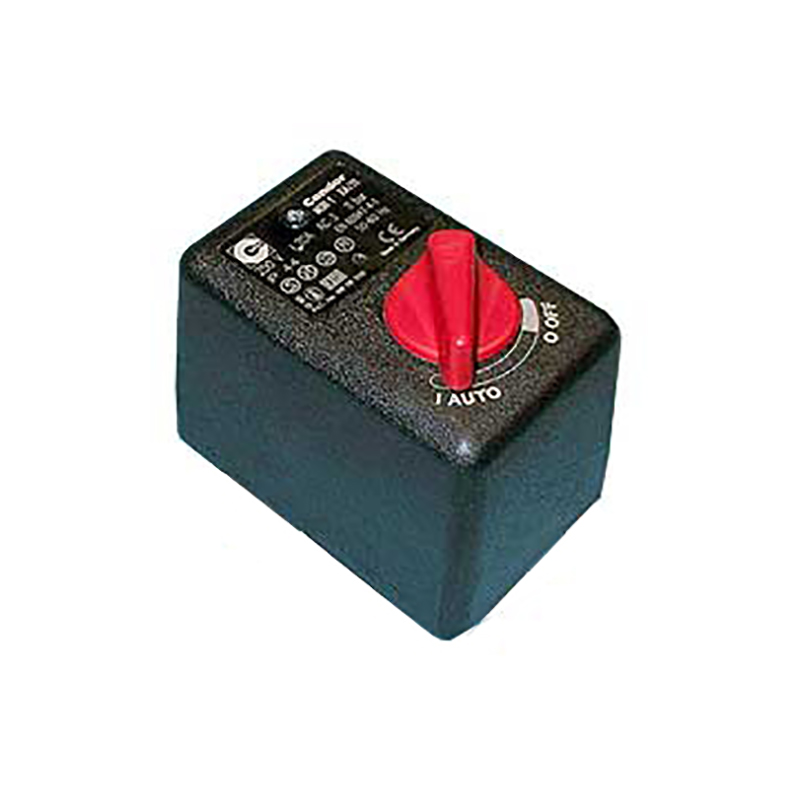

| Type* | MDR 1 | MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ | Luft | Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Polzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschalt- vermögen |
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch- varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/4" NPT |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien- temperatur: Luft |
-5...80°C | -5...80°C | -5...80°C | -5...80°C | ||
| Zulässige Medien- temperatur: Wasser |
70°C | 70°C | ||||
| max Anschluss- querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG11-13,5) | mit 2 x WN *4 (Zubehör PG11-13,5) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw. ohne EA |
mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz- verstellung |
mit Differenz- verstellung |

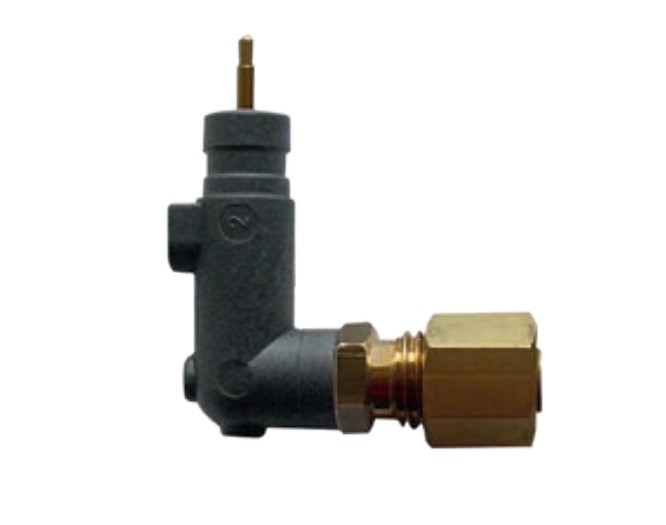

| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
mit AEV
(Zubehör EV)
|
ohne |
mit AEV |
ohne |
ohne
(Zubehör EV, AEV)
|
ohne
(Zubehör EV, AEV)
|
| zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel

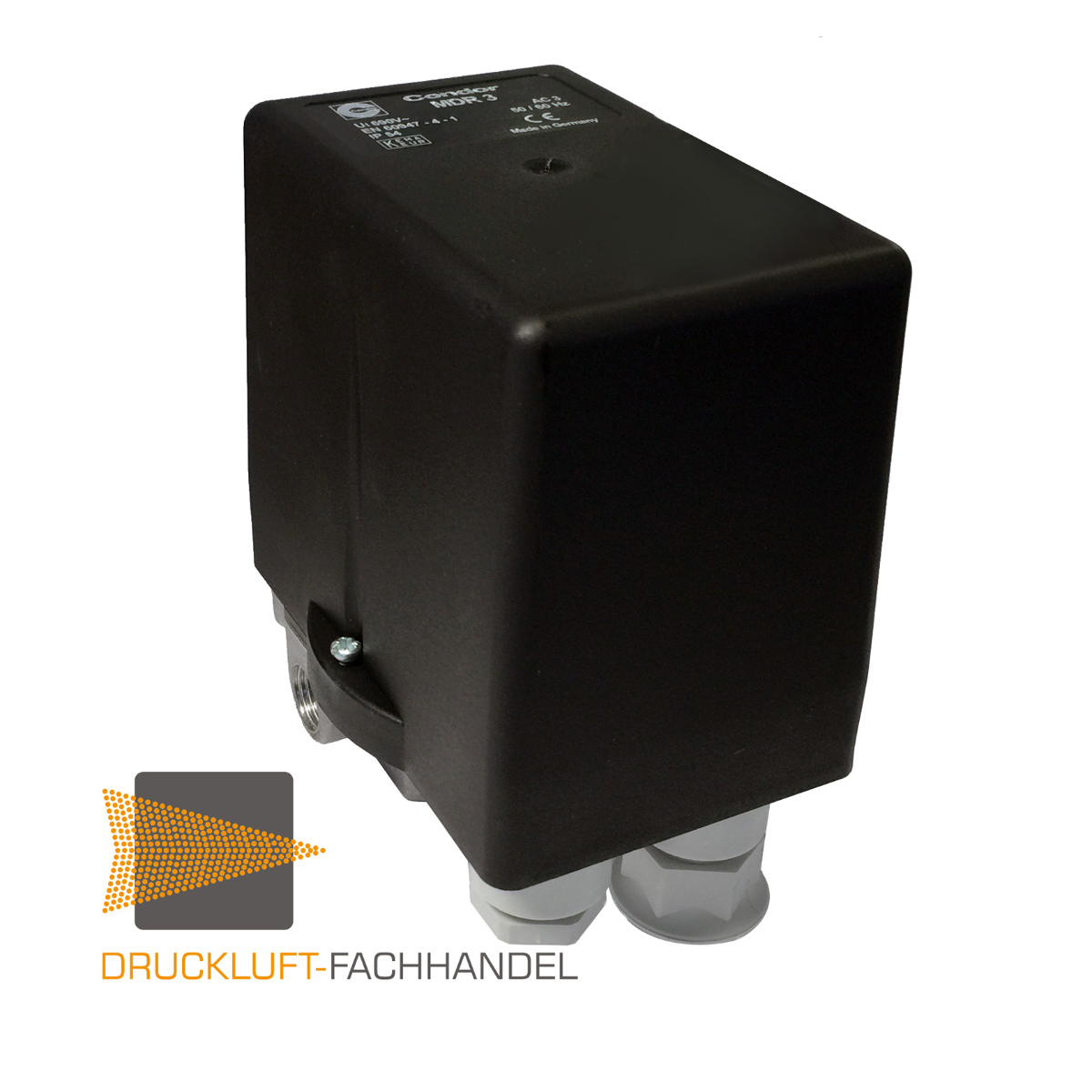

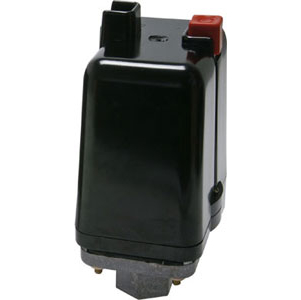

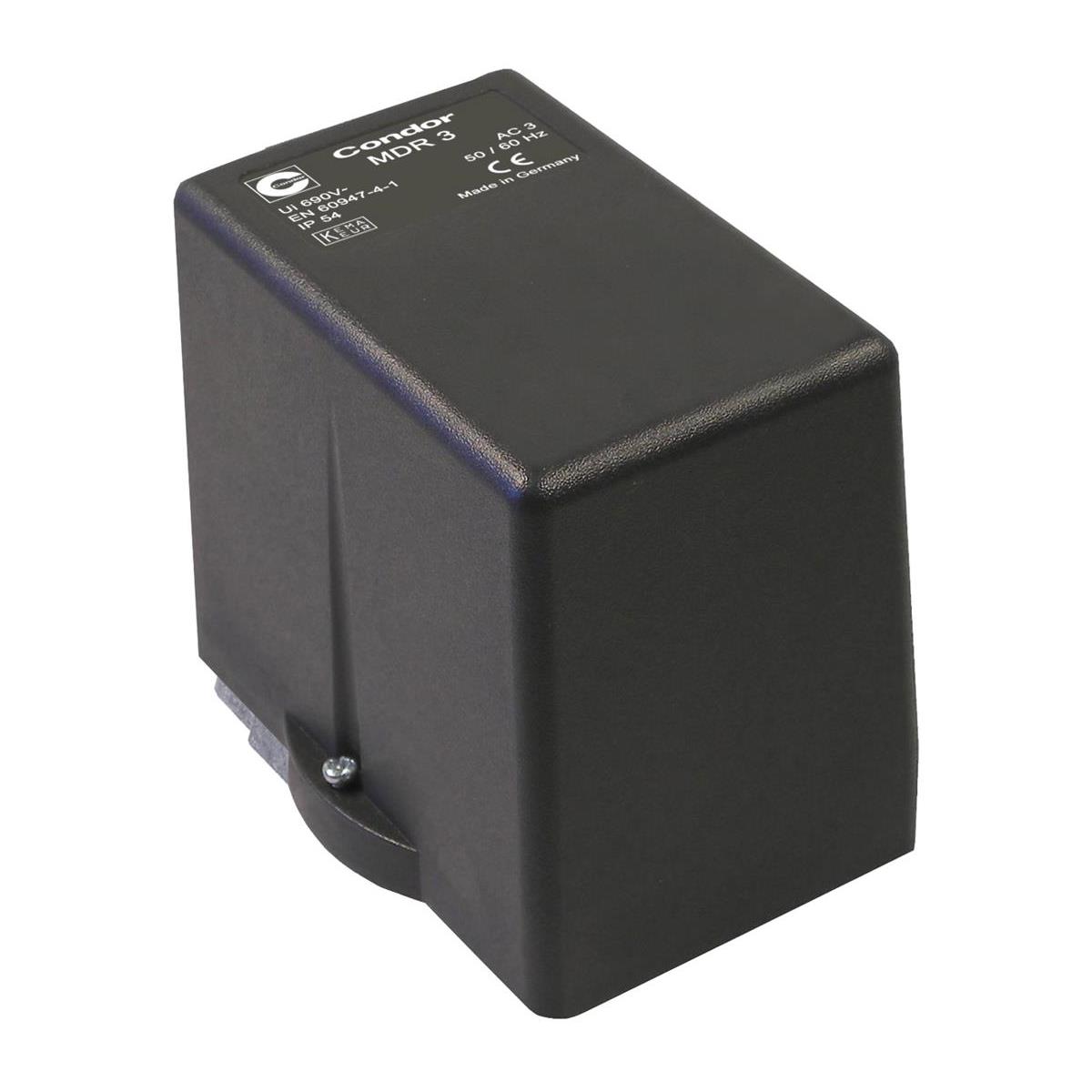

Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|

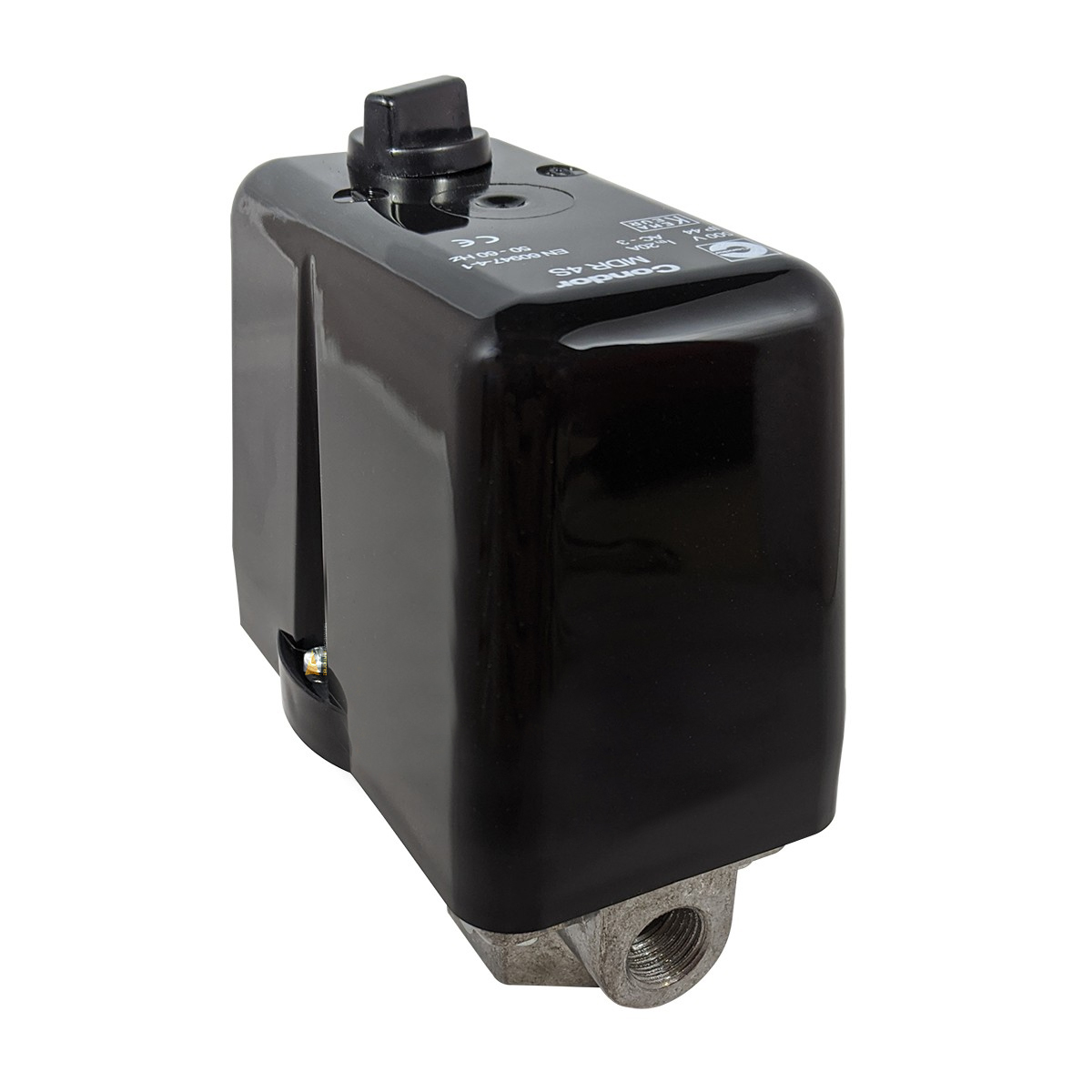

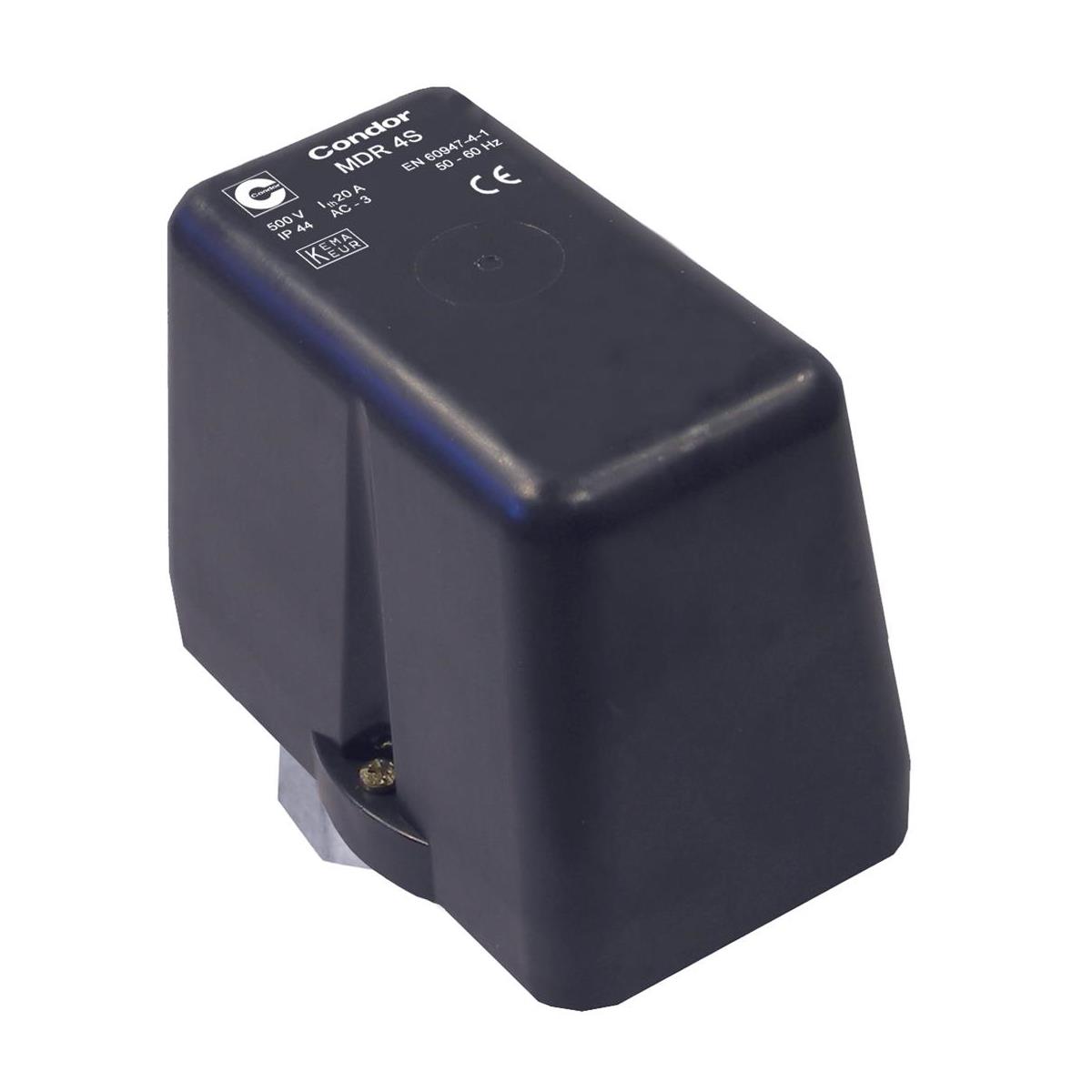

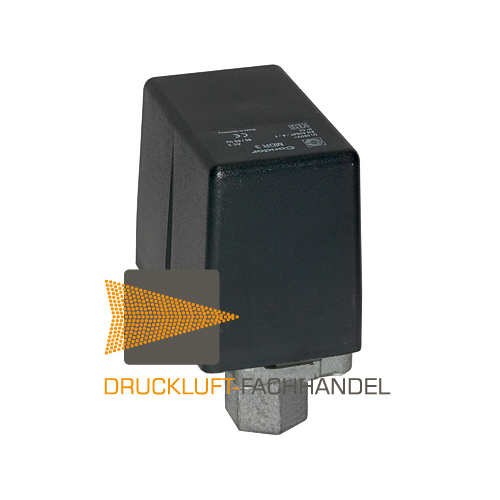

| Type* | MDR 3 | MDR 4 | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Polzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt- vermögen |
7,5 kW (11 kW*6) |
5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flansch- varianten*² |
G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 3 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 16 | 1,5 - 11 | 1,5 - 16 |
1,5 - 45
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien- temperatur: Luft |
-5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien- temperatur: Wasser |
80°C | 80°C | 80°C |
80°C
|
80°C |
|
max Anschluss- |
4,0 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit 2 x WN *4 (Zubehör PG 11 - 16)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5) |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-
verstellung |
mit Differenz- verstellung |
mit Differenz-
verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel | zum Artikel | Artikel anfragen | Artikel anfragen | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*6 11 kW auf Anfrage
Condor Druckschalter - Steuerdruckschalter
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR-F* | MDR-P*3 | MDR-K*3 | MDR 43 | MDR 53 |
| Kontaktfunktion | 1 Wechsler *1 (für Vakuum 2 Wechsler) |
1 Wechsler *1 | 2 Wechsler |
1 Öffner
1 Schließer |
1 Wechsler
|
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschaltvermögen | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
| Strom AC 15 | 4 A |
4 A
|
4 A
|
8 A
|
4 A |
| Flanschvarianten | G 1/4" (weitere je nach Modell*) |
G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" Innengewinde |
| Druckbereiche (bar) | bis 250 | wahlweise | 3 | 4 | 4 |
| Ausschaltdruck einschaltbar von ... bis |
-0,11 - 250 bar (je nach Modell*) |
0,3 - 16 bar | 0,5 - 11 bar | 0,5 - 16 bar |
0,3 - 16 bar
|
| Schutzart | IP 54 / IP 65 | IP 65 | IP 67 | IP 44 | IP 54 |
| Zulässige Medien- temperatur*2 |
-25 ..+ 200°C (je nach Modell*) |
-25 ..+ 70°C | -40 ..+ 70°C | -30 ..+ 80°C | -30 ..+ 80°C |
| Kabelverschraubung |
WN / M20
|
Kupplungen | Kupplungen | optional | optional |
| zum Artikel | Artikel anfragen | zum Artikel | zum Artikel | zum Artikel |
* MDR-F in den Varianten Alu-Druckguss, Kunststoff, Edelstahl, Hochdruck, Resetfunktion, Vakuum
*1 Wechsler mit Goldkontakten für Spezialanwendungen auf Anfrage
*2 weitere Temeraturbereich auf Anfrage
*3 OEM-Anwendung/Serienfertigung (keine Standardtypen), werksseitige feste Druckeinstellung (nach Kundenvorgabe), Verpackungseinheit MDR-P 10 Stück
Sie sind nicht fündig geworden? Wir helfen gerne bei der Auswahl Ihres Condor Druckschalters. Kontaktieren Sie uns einfach bequem über unser Kontaktformular.
