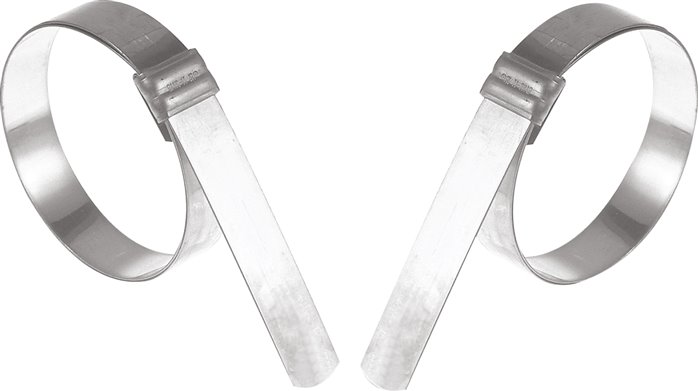

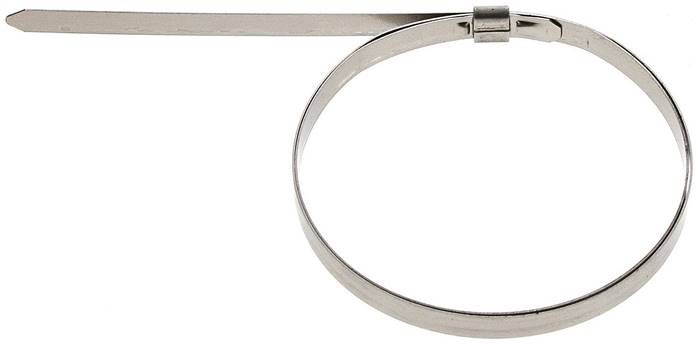

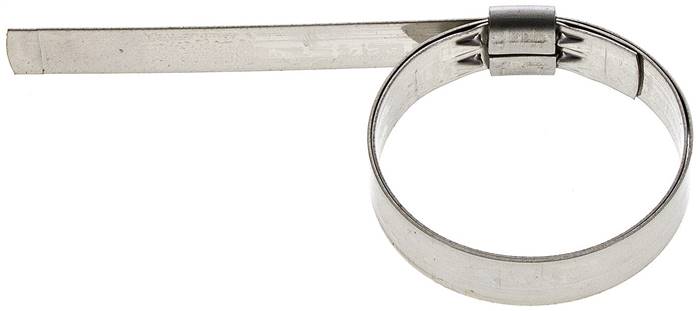

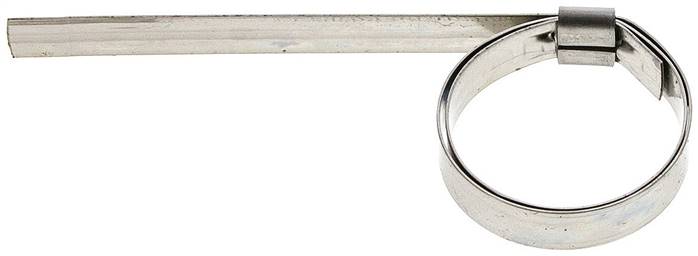

Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)20,6Zerreißkraft (N)2.225Gewicht7.9 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)25,4Zerreißkraft (N)2.225Gewicht8.4 g / Stk.
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)38 (1-1/2)Wandstärke (mm)8,0Ø Spannbereich (mm)53 - 56Gewicht160 g / Stk.
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)25 (1)Wandstärke (mm)6,0Ø Spannbereich (mm)36 - 39Gewicht135 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)50,8Zerreißkraft (N)6.675Gewicht40 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)15,9 (5/8)Dicke (mm)0,76Schellen-Ø innen max. (mm)38,1Zerreißkraft (N)8.340Gewicht46 g / Stk.

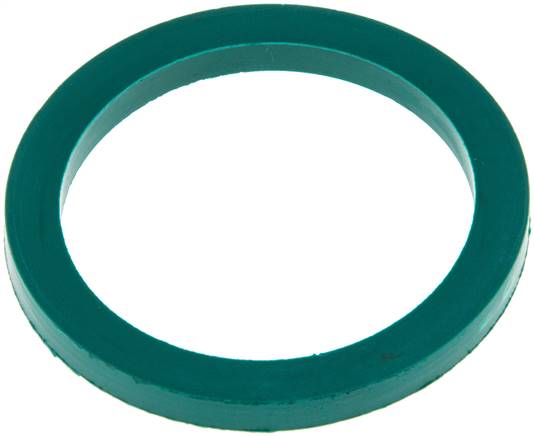

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffCSM (Hypalon)passend fürMB 50Gewicht8.9 g / Stk.

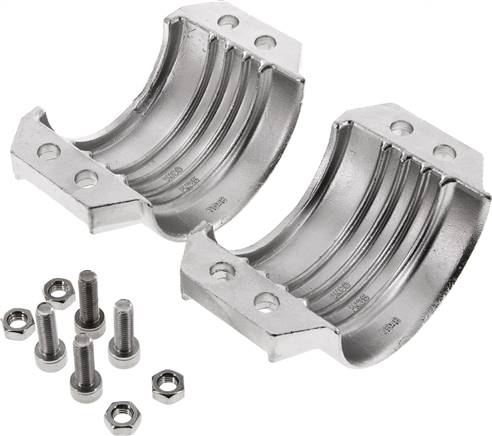

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen (mm)75 (3)Wandstärke (mm)8,0Ø Spannbereich (mm)89 - 93Gewicht1,2 kg / Stk.

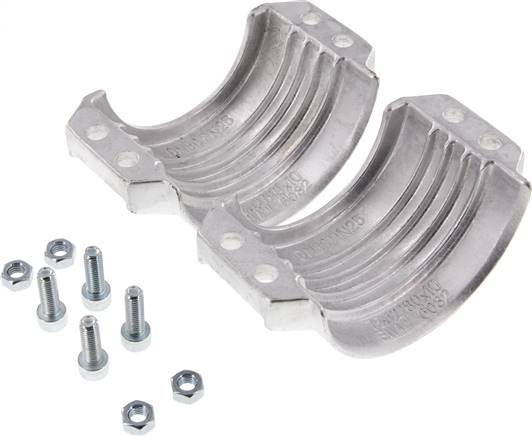

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)75 (3)Wandstärke (mm)12,0Ø Spannbereich (mm)98 - 101Gewicht550 g / Stk.

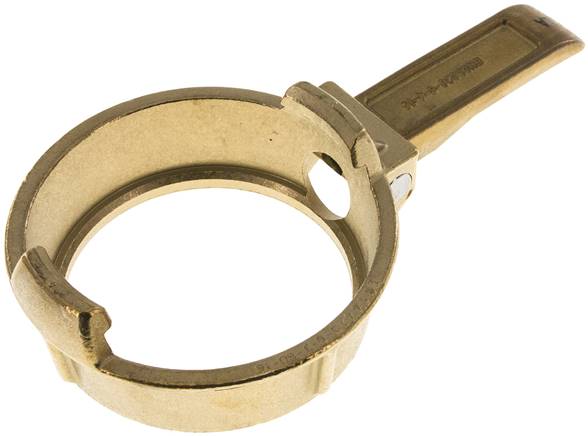

Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barWeitere Eigenschaften:WerkstoffMessingpassend fürMK 80 MSGewicht850 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)38,1Zerreißkraft (N)2.225Gewicht10 g / Stk.

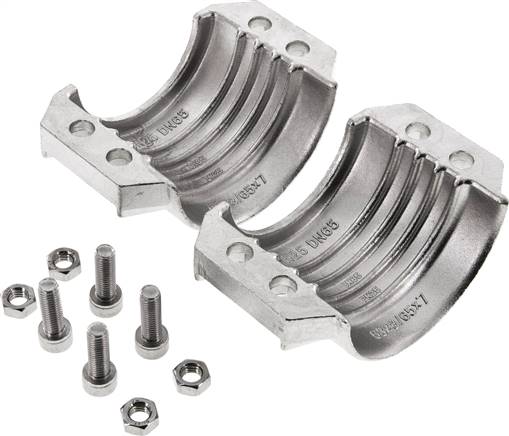

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen (mm)63 (2-1/2)Wandstärke (mm)8,0Ø Spannbereich (mm)78 - 82Gewicht1,1 kg / Stk.

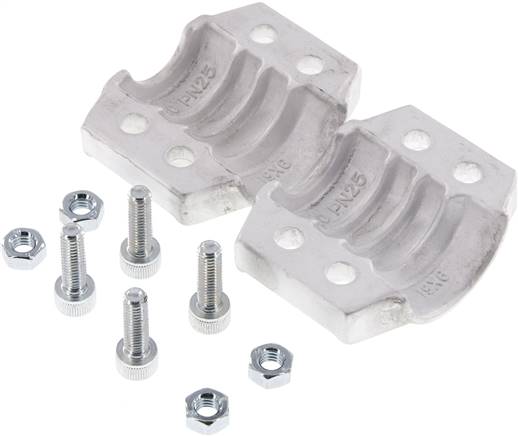

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)19 (3/4)Wandstärke (mm)6,0Ø Spannbereich (mm)30 - 33Gewicht130 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)19,1 (3/4)Dicke (mm)0,76Schellen-Ø innen max. (mm)76,2Zerreißkraft (N)10.013Gewicht80 g / Stk.

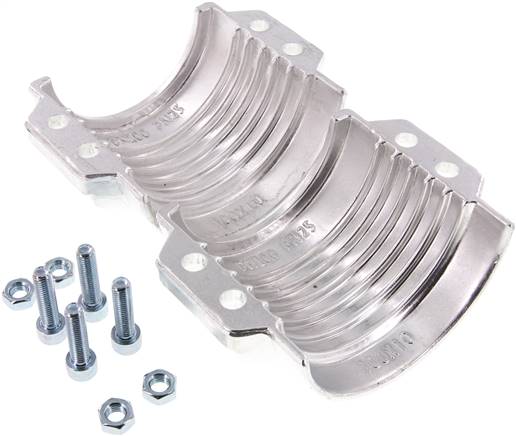

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)100 (4)Wandstärke (mm)10,0Ø Spannbereich (mm)118 - 122Gewicht1,3 kg / Stk.

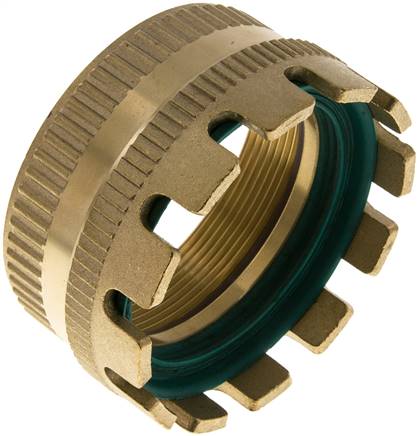

Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barWeitere Eigenschaften:WerkstoffMessingpassend fürMK 80 MSGewinde innenG 3"Gewicht550 g / Stk.

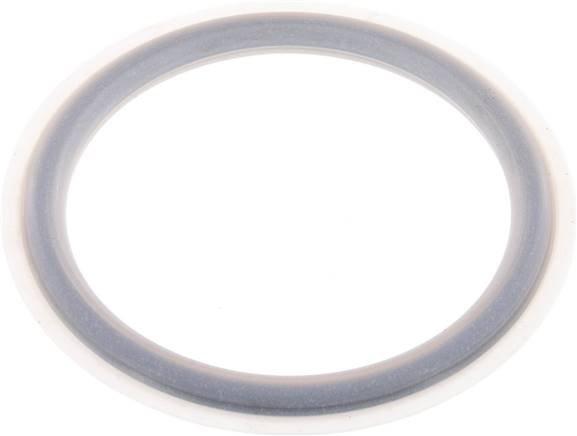

Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffFKM / PTFE vollummanteltpassend fürMK 80Gewicht18 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)69,9Zerreißkraft (N)2.225Gewicht15 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)34,9Zerreißkraft (N)2.225Gewicht9.7 g / Stk.

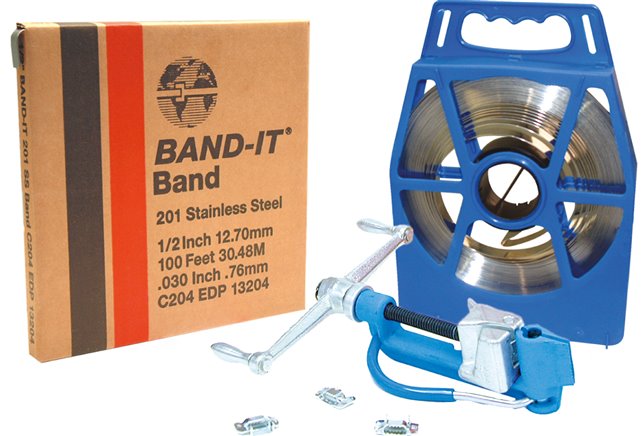

Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungBand (30,5 m Kunststoff-Container)Breite (mm)9,5 (3/8)Dicke (mm)0,64Zerreißkraft (N)4.005ContainerfarbegelbSchlaufe*C253Gewicht1,7 kg / Stk.
Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:WerkstoffAluminiumSchlauch Ø innen (mm)50 (2)Wandstärke (mm)8,0Ø Spannbereich (mm)63 - 67Gewicht300 g / Stk.

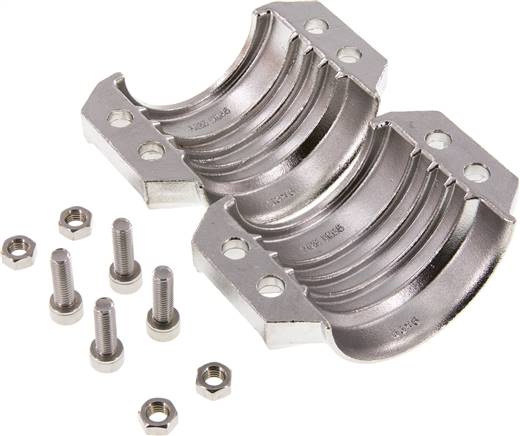

Vorteile:Große Spannkraft durch Innensechskantschrauben. Für glatte Schlauchstutzen und Schlauchstutzen mit Sicherheitskragen nach EN 14420.*Zwischenmaß (nicht genormt)Weitere Eigenschaften:Werkstoff1.4401Schlauch Ø innen (mm)63 (2-1/2)Wandstärke (mm)6,0Ø Spannbereich (mm)74 - 76Gewicht1 kg / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)9,5 (3/8)Dicke (mm)0,64Schellen-Ø innen max. (mm)34,9Zerreißkraft (N)4.005Gewicht19 g / Stk.

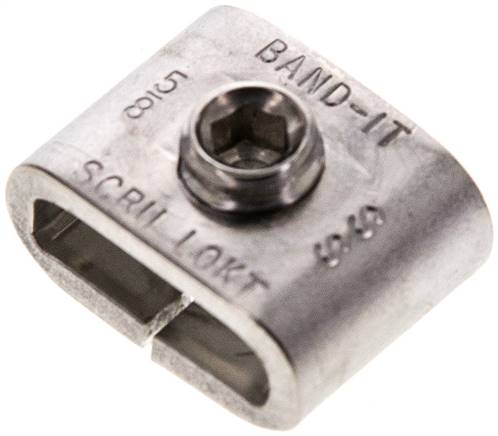

Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:zum Herstellen von nachspannbaren Schellen in Verbindung mit Band-It Band 201Montagewerkzeug:C001, C003Montage:Wie bei Band-It Band 201, jedoch wird das Band nach dem Spannen nicht umgebogen, sondern mit der Innensechskantschraube fixiert. Um ein spöteres Nachspannen zu ermöglichen, sollten hinter der Schlaufe noch ca. 100 mm Band herausragen.Achtung:Durch Falten des Schlaufenendes Verletzungen vorbeugen!Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372)Weitere Eigenschaften:Breite (mm)15,9 (5/8)Verpackungseinheit (Stk)25Gewicht14 g / Stk.
