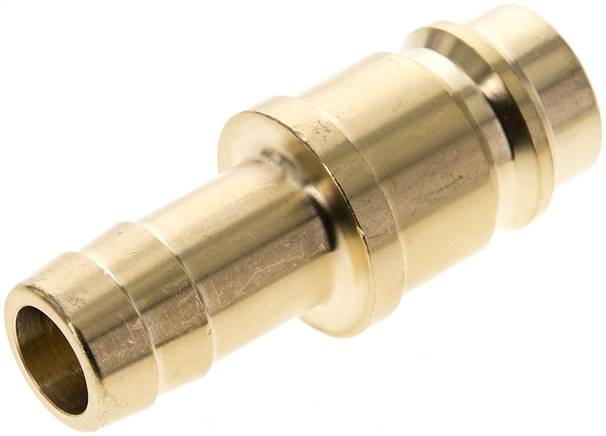

Kupplungsstecker (NW19) 19 (3/4")mm Schlauch, Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,4 bis 35 barDurchfluss*:8000 l/min (Option: -BA: 6400 l/min)Vorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (39), Hansen (7000-1")**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)19 (3/4)beidseitig absperrendneinGewicht175 g / Stk.

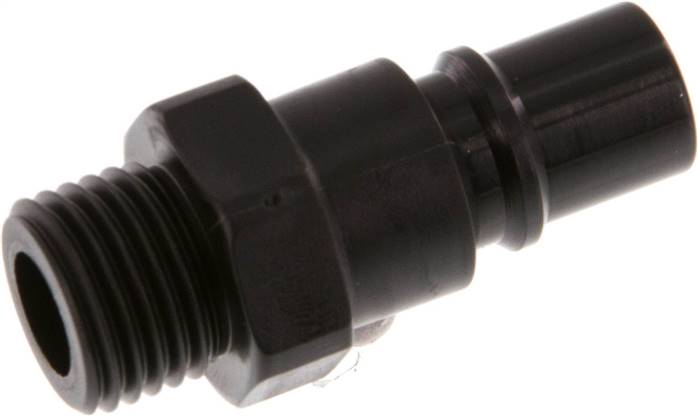

Kupplungsstecker (NW7,2) G 1/4", POM offen (AG)
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden. Nicht mit Werkstatt-Kupplungen NW 7,2 kombinierbar!Kompatibel zu**:Rectus (48)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPOMAusführungoffenGewindeG 1/4"Temperaturbereich (°C)-20 bis +80Betriebsdruck (bar)0 - 10Gewicht5 g / Stk.

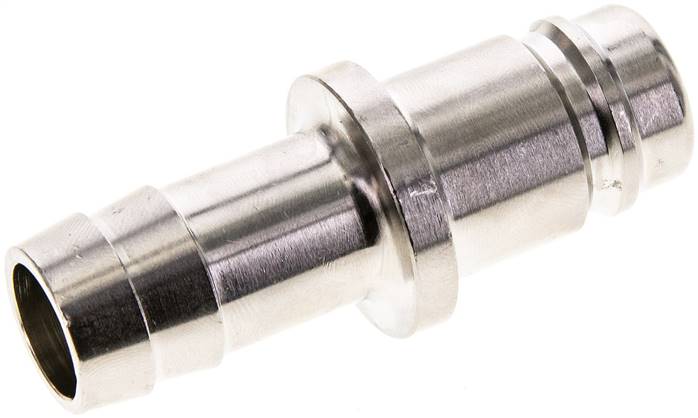

Kupplungsstecker (NW15) 19 (3/4")mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)19 (3/4)beidseitig absperrendneinGewicht110 g / Stk.

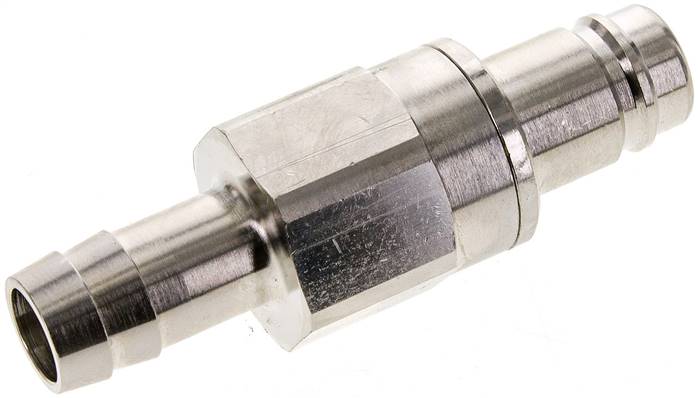

Kupplungsstecker (NW15) 19 (3/4")mm Schlauch, Messing vernickelt, beidseitig absperrend
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)19 (3/4)beidseitig absperrendjaGewicht280 g / Stk.

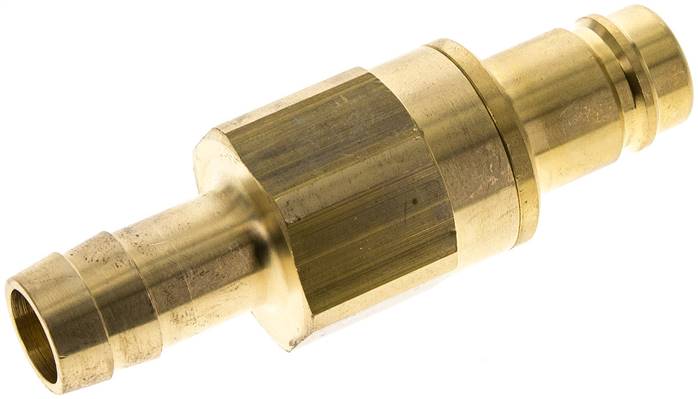

Kupplungsstecker (NW15) 19 (3/4")mm Schlauch, Messing, beidseitig absperrend
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)19 (3/4)beidseitig absperrendjaGewicht280 g / Stk.
Stecknippel STNP-MS-NW7,2-G3/8a DGKE700214
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1
Stecknippel STNP-MS-NW7,2-G1/4a DGKE700213
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1
Stecknippel STNP-MS-NW7,2-G3/8i DGKE700217
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1
Kupplungsstecker (NW19) 19 (3/4")mm Schlauch, Messing, beidseitig absperrend
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,4 bis 35 barDurchfluss*:8000 l/min (Option: -BA: 6400 l/min)Vorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (39), Hansen (7000-1")**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)19 (3/4)beidseitig absperrendjaGewicht420 g / Stk.
Kupplungsstecker (NW7,2) 8 (5/16")mm Schlauch, Edelstahl
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BAWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø innen (mm)8 (5/16)beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht14 g / Stk.
Stecknippel STNP-MS-NW7,2-G1/2a DGKE700215
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1
Stecknippel STNP-MS-NW7,2-G1/2i DGKE700218
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1
Stecknippel STNP-MS-NW7,2-G1/4i DGKE700216
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Technische Daten Inhalt 1
Stecktülle STNP-MS-NW7,2-9mm DGKE700011
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Mit Tülle für Schlauch-Ø 9
Stecktülle STNP-MS-NW7,2-6mm DGKE700010
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Mit Tülle für Schlauch-Ø
Stecktülle STNP-MS-NW7,2-13mm DGKE700212
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 Mit Tülle für Schlauch-Ø
Stecktülle STTL-KF 9mm DGKE031355
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 Für Kunststoffschlauch Mit Knickschutzfeder
Stecktülle STTL-K 4mm DGKE031342
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 Für Kunststoffschlauch
Stecktülle STTL-K 6mm DGKE031343
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 Für Kunststoffschlauch
Stecknippel STNP-MS-NW7,2-G1/8i DGKE031231
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 Technische Daten Inhalt 1

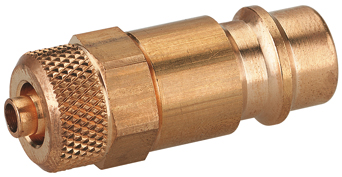

Stecktülle STTL-K 9mm DGKE031345
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 Für Kunststoffschlauch

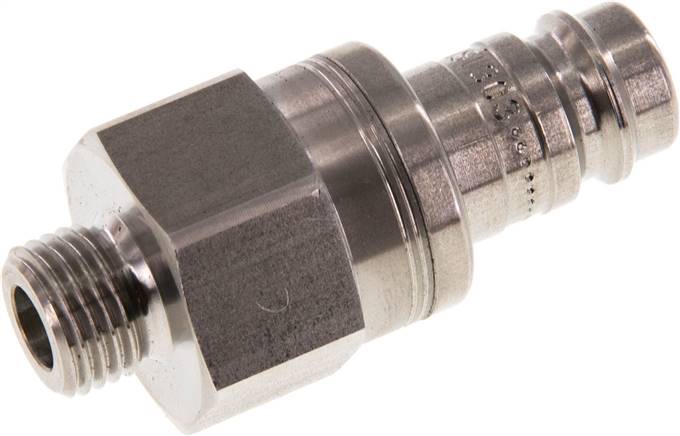

Kupplungsstecker (NW10) G 1/4"(AG), Edelstahl, beidseitig absperrend
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA*in Ausführung BA Werkstoff: Messing vernickeltWeitere Eigenschaften:WerkstoffEdelstahlGewinde außenG 1/4"beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht80 g / Stk.
Kupplungsstecker (NW5) 8x6mm Schlauch, PVDF
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPVDFAusführungoffenSchlauch Ø außen x innen (mm)8x6Temperaturbereich (°C)-20 bis +120Betriebsdruck (bar)0 - 8Gewicht4.6 g / Stk.

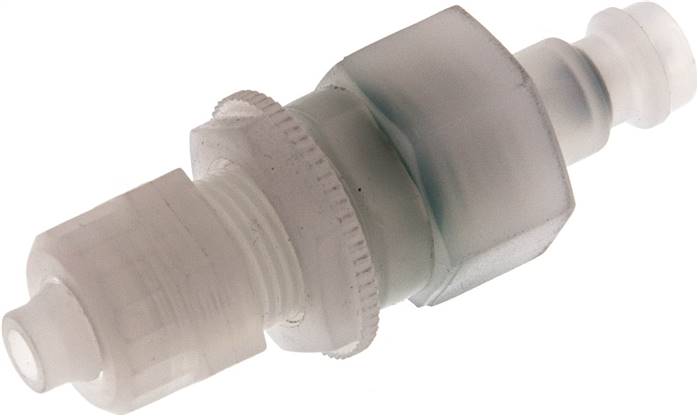

Schott-Kupplungsstecker (NW5) 8x6mm Schlauch, PVDF, beidseitig absperrend
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPVDFAusführungabsperrendSchlauch Ø außen x innen (mm)8x6AM 12x1Emax (mm)10Temperaturbereich (°C)-20 bis +120Betriebsdruck (bar)0 - 8Gewicht11 g / Stk.
Die Einstecktülle
HINWEIS
- Nicht aufgeführte Typen - bitte anfragen
- Größere Abnahmemengen - bitte anfragen
- Hier finden Sie eine Nennweiten-Schablone zum Download
Unser Tipp
Erkundigen Sie sich vor dem Kauf über die Nennweite Ihrer Einstecktülle, denn diese sollte mit Ihrem Druckluftsystem und Ihrer Druckluftanwendung kompatibel sein. Wenn Sie dabei Unterstützung benötigen, stehen wir Ihnen gerne zur Seite.
Sie haben noch Fragen? Dann nutzen Sie bequem unser Kontaktformular.
