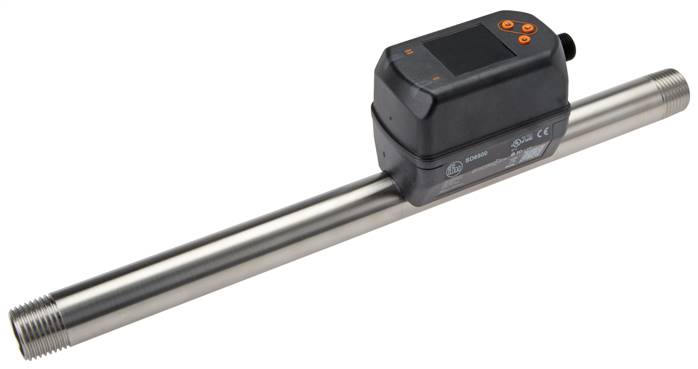

Luftverbrauchsmesser R 1", 14 - 3750 l/min
Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1"DN (mm)25Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)84Messbereich (m3/h)0,8 - 225Messbereich-1 (L/min)14 - 3750NetzteilLVM NETZGewicht1,6 kg / Stk.

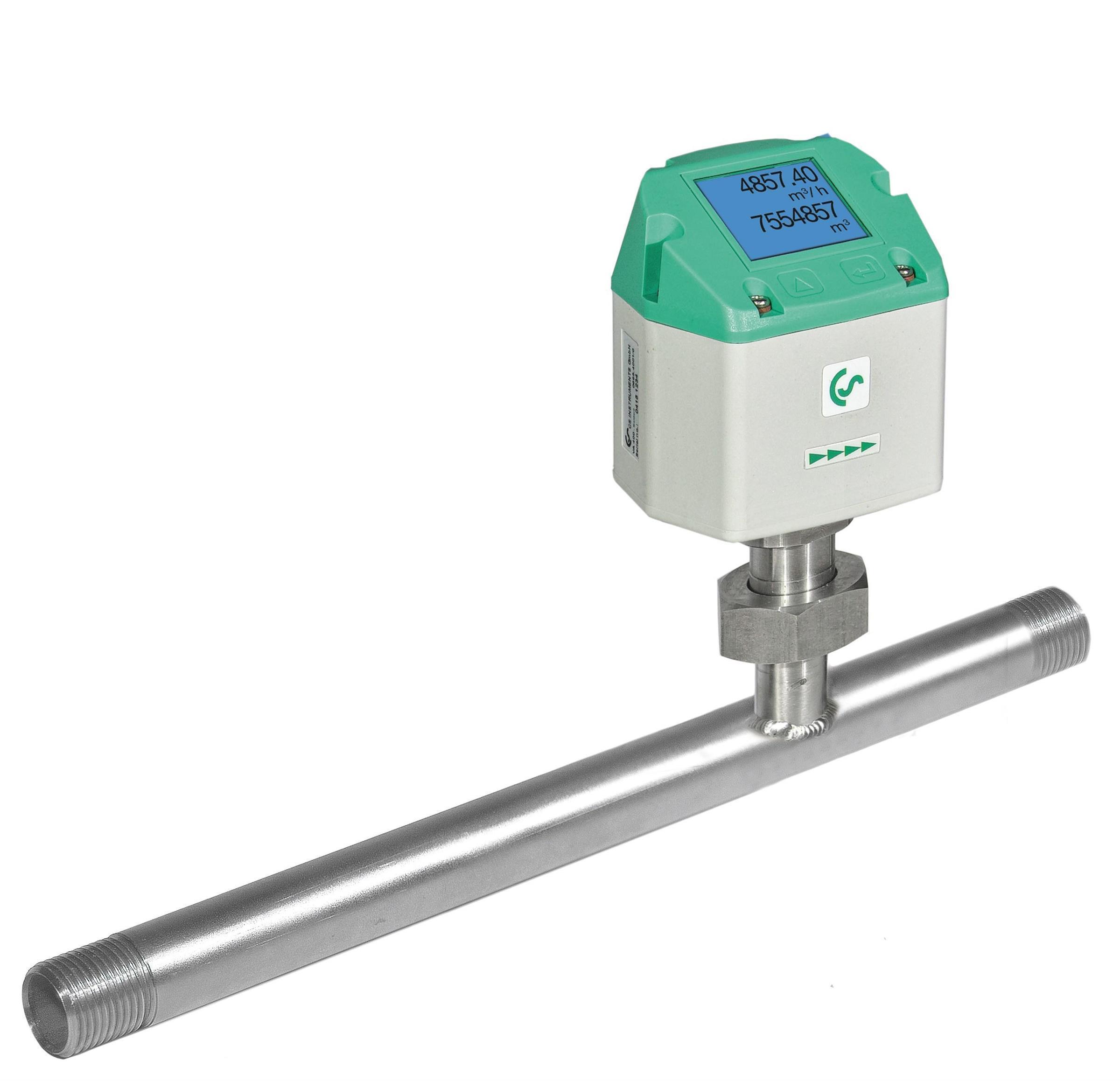

Verbrauchszähler G1 1/2 für Druckluft und Gase VA 520 Edelstahl 1.4301
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 32 Messstrecke mit Vorschweißflansch
VA 570 Durchfluss- /Verbrauchssensor mit integrierter 2" Messstrecke
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 40 Messstrecke mit Vorschweißflansch
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 65 Messstrecke mit Vorschweißflansch

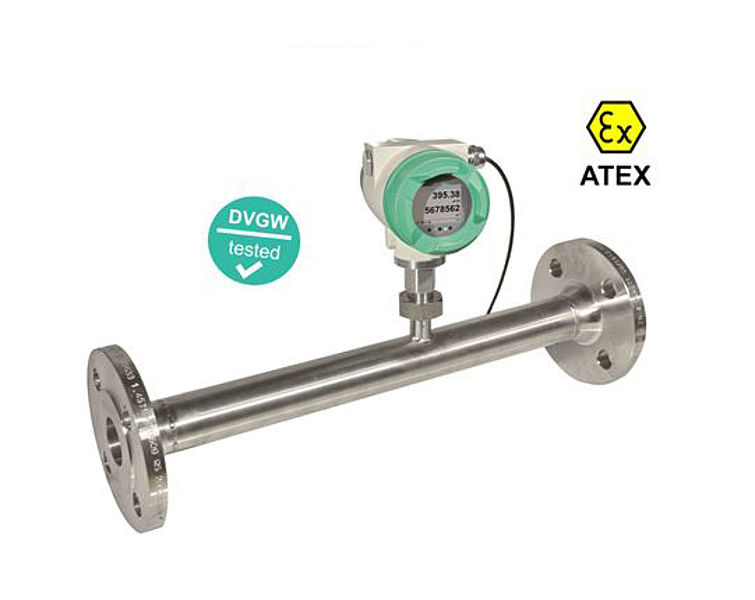

VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 50 Messstrecke mit Vorschweißflansch

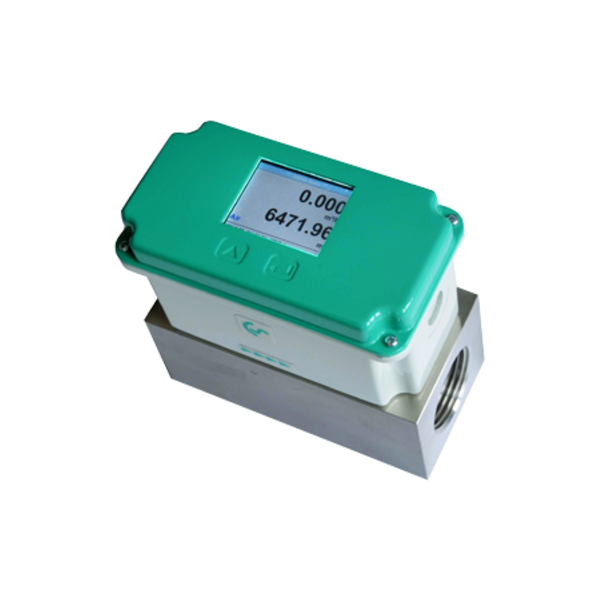

VA 525 Kompakter Inline Durchflussmesser G1 1/4" Messblock

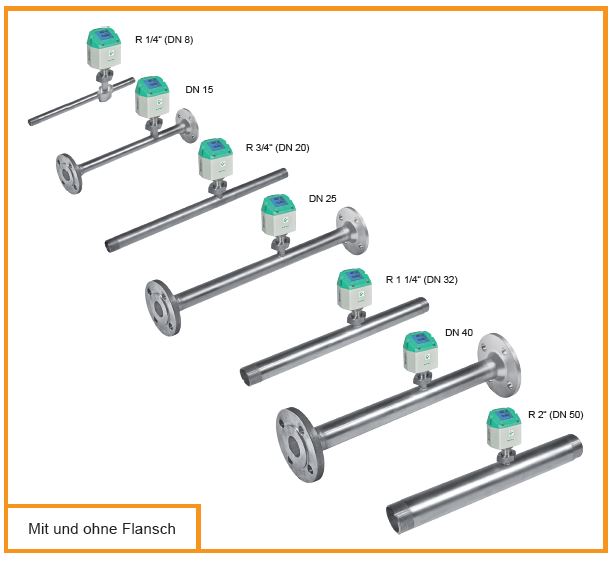

VA 520 Verbrauchszähler mit integrierter 1/ Messstrecke
VA 525 Kompakter Inline Durchflussmesser G1 1/2" Messblock
VA 520 Verbrauchszähler mit integrierter 3/4" Messstrecke
VA 570 Durchfluss-/ Verbrauchssensor, mit integrierter DN 80 Messstrecke mit Vorschweißflansch
Verbrauchszähler G1 für Druckluft und Gase VA 520 Edelstahl 1.4301
VA 520 Verbrauchszähler mit integrierter 1/4" Messstrecke
Verbrauchszähler G3/4 für Druckluft und Gase VA 520 Edelstahl 1.4301
Verbrauchszähler G1/4 für Druckluft und Gase VA 520 Edelstahl 1.4301
Verbrauchszähler G1/2 für Druckluft und Gase VA 520 Edelstahl 1.4301
VA 525 Kompakter Inline Durchflussmesser G1" Messblock
VA 525 Kompakter Inline Durchflussmesser G3/4" Messblock
VA 520 Verbrauchszähler mit integrierter DN 15 Messstrecke mit Vorschweißflansch
VA 570 Durchfluss- /Verbrauchssensor mit integrierter 1" Messstrecke
MIETE: Verbrauchszähler G1/2 für DruckluftVA 520 Edelstahl 1.4301 als Mietgerät

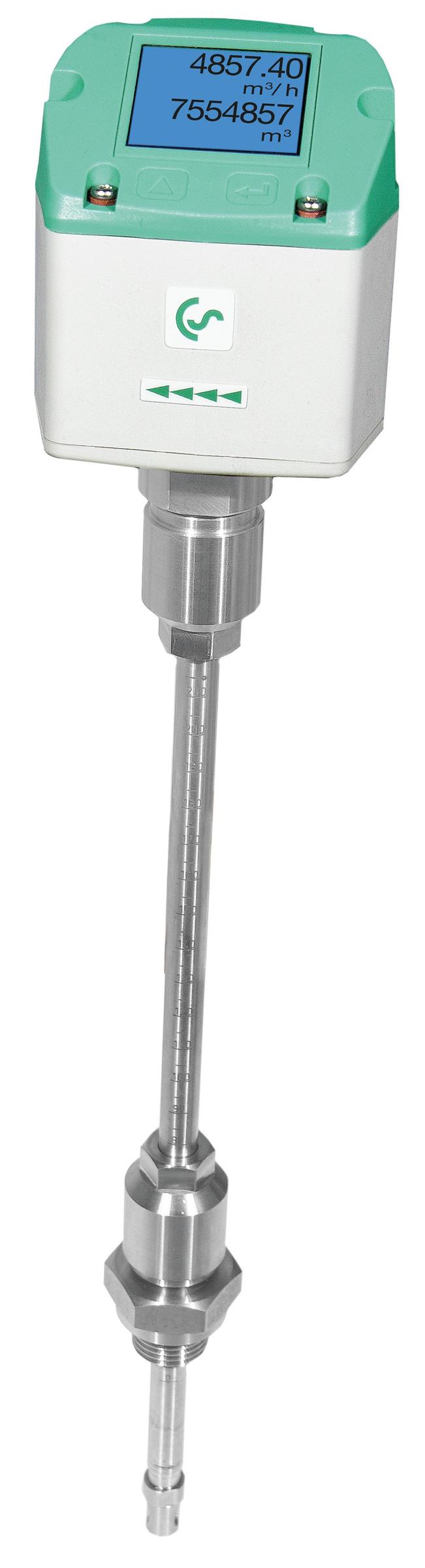

VA 520 Verbrauchszähler für Druckluft G1/2 als Mietgerät Preis: 99 € netto (117,81 € brutto) pro angefangener Kalenderwoche Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden. Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Der Einbau der Verbrauchszähler VA 520 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss. Einsatzbereiche: Druckluftbilanzierung, Druckluftverbrauchsmessung Leckageluft / Leckrate ermitteln Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen Anwendungstechnische Merkmale: Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ... Einfache und kostengünstige Installation Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar. Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert) Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung) Vernachlässigbar kleiner Druckverlust Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar Technische Daten: Messgrößen: m³/h, l/min (1000 mbar, 20°C) bei Druckluft Über Tasten einstellbar: m³/h, m³/min, l/min Messprinzip: kalorimetrische Messung Sensor: Thermischer Massenstromsensor Messmedium: Luft Gasarten über Software einstellbar: Genauigkeit: ± 1,5% v.M, ± 0,3 % v.E Einsatztemperatur: -30... 80°C Messbereich: Anschlussgewinde R 1/2" von 0,2... 90 m³/h Betriebsdruck: bis 16 bar Analogausgang: 4... 20 mA für m³/h bzw. l/min Impulsausgang: 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert Digitalausgang: RS 485 Schnittstelle, Modbus RTU Versorgung: 24 VDC geglättet ± 15 % Bürde: < 500 Ohm Gehäuse: Polycarbonat Messstrecke: Edelstahl, 1.4301 Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
