VA 525 Kompakter Inline Durchflussmesser G1 1/4" Messblock
Versandkostenfrei
1.074,57 € inkl. MwSt.
903,00 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Lieferzeit:
Lieferzeit: 1-2 Werktage
Hersteller:
CS
Produktnummer:
CS-06955250-A5
Gewicht:
0.01 kg
Versand:
Paket
Downloads
Produktinformationen "VA 525 Kompakter Inline Durchflussmesser G1 1/4" Messblock"
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
- Leichter Einbau durch die kompakte Bauweise
- Einfach integrierbar in Ihr bestehendes Druckluft-System

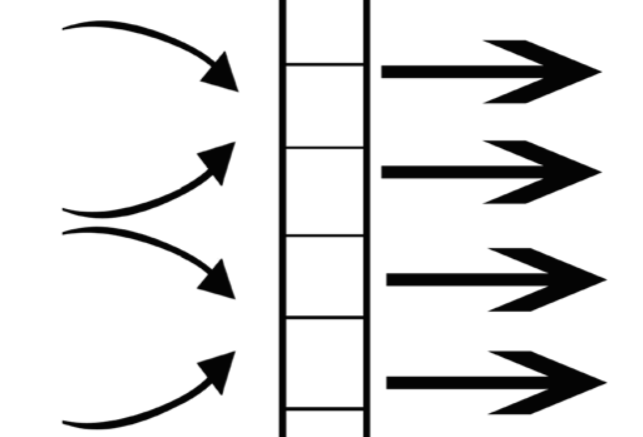

- Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
- Schnelles & einfaches Ablesen des Druckverbrauchs
- Digitales, kontrastreiches Display
- Einfache Bedienbarkeit per Tastendruck
- Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
| Material | Messblock: Aluminum, Gehäuse: Polycarbonat |
| Messstrecke | DN 32 |
| Anschlussgewinde | G 1 1/4" |

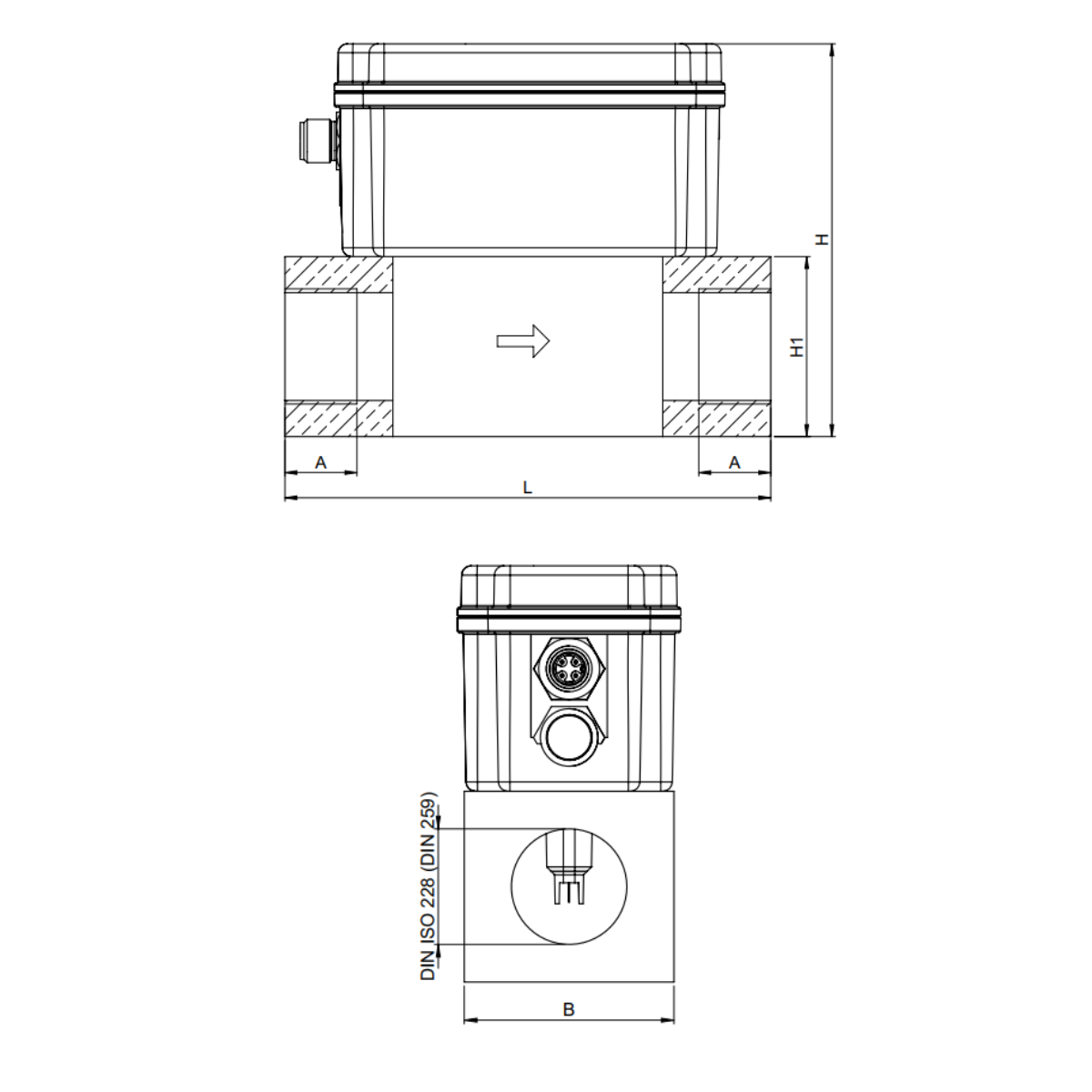

| Maße (LxBxH) in mm | 135 x 80 x 139,1 |
| Gewindetiefe | 25 mm |
| Sensor | Thermischer Massenstromsensor |
| Messbereich | Max-Version - 185 m/s (DF-Standard-Variante) |
| Messbereichsendwerte | 530 m³/h |
| Genauigkeit | ± 1,5 % vom Messwert / ± 0,3 % vom Endwert |
| Messmedium | Luft, Gase |
| Gasarten | Luft, Stickstoff, Argon, CO2, Sauerstoff |
| Einheiten | m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h |
| Bürde | > 500 ? |
| Versorgung | 18 … 38 VDC, 5 W |
| Betriebsdruck | bis 16 bar |
| Digitalausgang | RS 485 Schnittstelle, (Modus-RTU), M-Bus |
| Analogausgang | 4 … 20 mA für m³/h bzw. l/min |
| Impulsausgang | 1 Impuls pro m³ bzw. pro Liter galvanisch isoliert. Impulswertgenauigkeit am Display einstellbar. Alternativ ist der Impulsausgang als Alarmrelais nutzbar |
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
| Warengruppe: | MESSTECHNIK |
|---|
