Condor OKN 4,0
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Condor Druckschalter MDR 1/6 2,5 - 6 bar G1/4 St-Ü DTD BAEA 017A030 XDE XXX
Wechselstromausführung Schaltvermögen 4,0 kWmax. Ausschaltdruck 6 barinkl. Kabelverschraubung PG 11 Z/ZK2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl (Ü=>Ausführung mit Überwurfmutter)Bemessungsisolationsspannung: 500 VMotorschaltvermögen (AC 3) Ue=240 V (1~): 4,0 kWSchaltstücklebensdauer (AC 3) Schaltspiele: > 1 x 10^5Mechanische Lebensdauer Schaltspiele: > 5 x 10^5Max. Schalthäufigkeit elektrisch Schaltspiele/h: 120Max. Schalthäufigkeit mechanisch Schaltspiele/h: 600Bemessungsbetriebsstrom Ie bei 240 V AC: 20ABerstdruck: > 35 barZul. Medientemperatur Luft: -5 bis +80 °CZul. Medientemperatur Wasser: +70 °CSchutzart nach EN 60529: IP 44Anschlussquerschnitte 1… feindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Anschlussquerschnitte 1… eindrähtig 1 x / 2 x: 2,5 / 2,5 mm2Einsatzgebiete: Pumpen
Condor Zubehör Bausatz Betriebsstundenzähler MDR 3 H3-B 400V / 50Hz
Zur Fesstellung der Pumpen- oder Kompressorenlaufzeit kann der MDR mit einem Betriebsstundenzähler aus- oder nachgerüstet werden. Der Betriebsstundenzähler ist als Bausatz erhältlich und kann in 4 verschiedenen Stellungen, jeweils um 90° verdreht, an der Haube befestigt werden. Damit wird eine optimale Ablesemöglichkeit gewährleistet. Der Bausatz besteht aus einem Betriebsstundenzähler 400 V und einer gelochten MDR 3 Haube ohne Ein -Ausschalter. Technische Daten: Spannung 400 V / 50 Hz
Condor Druckschalter Typ MDR 2/11 F4 G1/2
Condor-Druckschalter für Kompressoren Typ MDR 2/11Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungWechselstromEntlastungsventil-Einstellbereich4 - 12 barEin-/Aus-SchalterjaAnschluss*Flansch 3 x 1/4", 1 x 1/2"Schaltvermögen2,2 kWmax. Ausschaltdruck12 barKontaktartÖffner (2-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 44max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)* Anschluß Flansch unten G 1/2" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Condor Druckschalter Typ MDR 53/8 213079
Condor Druckschalter Typ MDR 5/8 K 212928

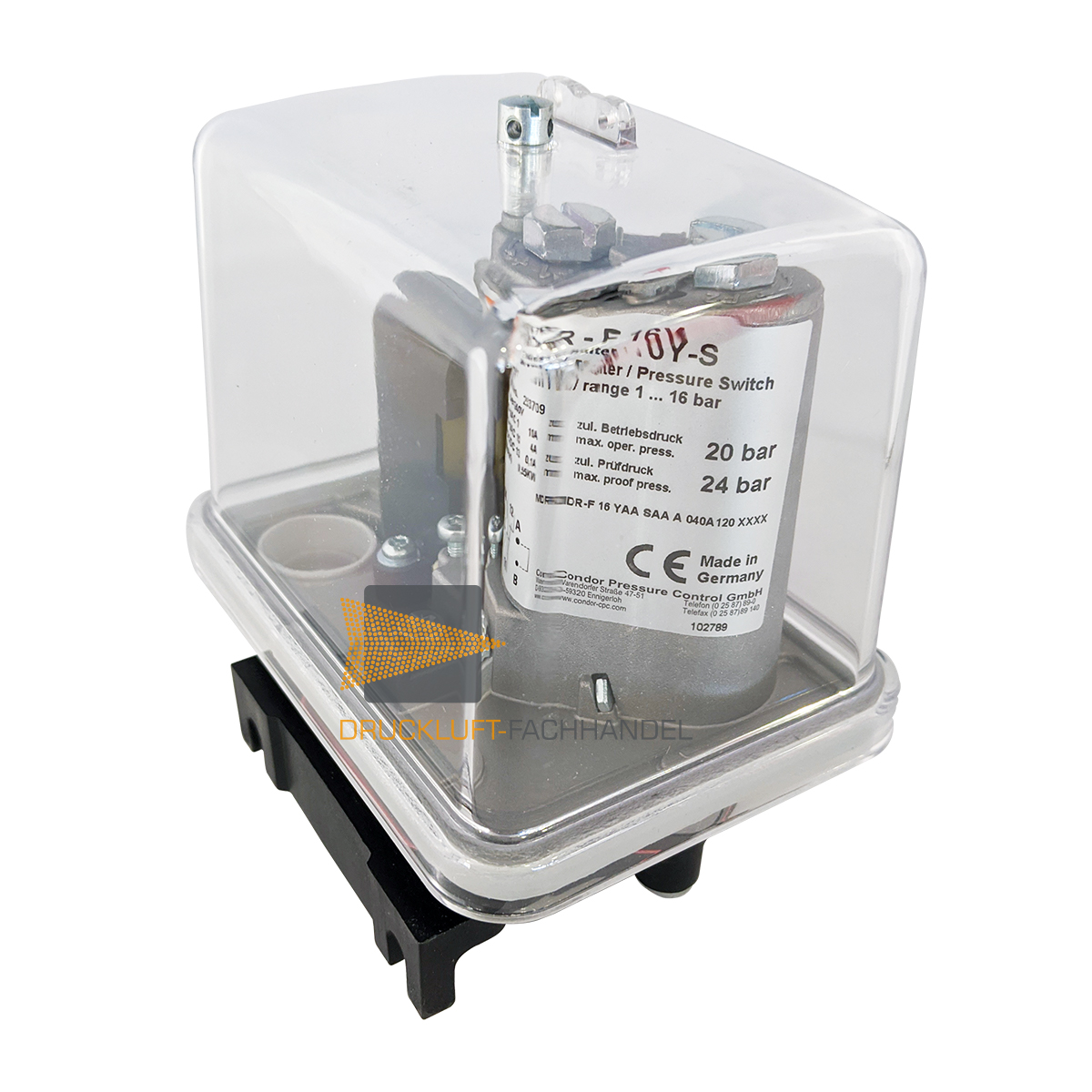

Condor Steuer-Druckschalter Typ MDR-F 16Y-S mit Kunststoffflansch
Condor Druckschalter MDR 1/11 EA 2,5 - 11 bar G 1/4 GBA AAEA 060A080 QDE XXX
Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: Ausführung für Kompressoren Bemessungsisolationsspannung 500V Motorschaltvermögen 4,0 kW Schaltstücklebensdauer >1x105 Mechanische Lebensdauer >5x105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2
Entlastungsventil AEV 2WS für Condor Druckschalter
Condor Druckschalter Typ MDR 3/16 EV 3S R 3/6,3 Anschluss F4 G1/2 103049
Condor Druckschalter Typ MDR 3/10-RM G 1/2" Alu
Condor "T" ATEX-Schutz mit IP 68 Schutzart
Einsatzbereich: explosionsgefährdeten Bereich Kabel: 05 RN8-F 4G0,75 (2 Funktionen) Ø 8,8mm Kabellänge 10 Meter Kabeldurchführung: EPDM Gehäuse: Verbundstoff - Carbon Black Stromversorgung: max. 4-40 Vac /max 100 mA Aktivierungswinkel: 20° max. Tiefe: 20 m - 65,6 ft Betriebstemperatur: min. -20°C - max. +80°C Schutzart: IP 68 Klasse: I Spezifi sches Gewicht: 0,95 - 1,05 kg/dm³ BEfestigung optimal: Edelstahl-Abspannklemme, Artikel-Nr. 282396
Condor Druckschalter Typ MDR 5/11 Sonderausführung mit Schutzart IP 65 G 1/2" Alu
Condor PSN-0 3 m
zum LeerpumpenKabellänge: 3 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Condor Druckschalter Typ MDR 3/6 Flansch 1/2
Condor OKN 10,0
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Condor PSN-0 20 m
zum LeerpumpenKabellänge: 20 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F

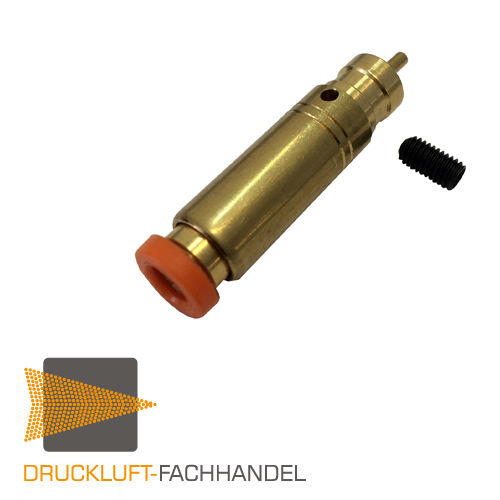

Entlastungsventil AEV 3S für Condor Druckschalter 201120
Condor PSN-X-SP 5 m
zum voll- und Leerpumepn für den Einsatz an SPS und für eigensichere Stromkreise mit vergoldeten Kontakten (ohne Schutzleitersnschluss) 1 WechslerKabellänge: 5 mBemessungsbetriebsspannung Ue (AC):max. 30 V~ Bemessungsbetriebsstrom I e (AC): max. 400 mASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Condor OKN 22,0
Technische Daten Nennisolationsspannung UiNach IEC 947-4-7/ VDE 0110 500V AC Zulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40 Temperaturkompensation ja Klimafestigkeit IEC 68 T2-3, 2-30 Flammbeständigkeitgemäß IEC 695-2-1 Schärfegrad 850°C Einbaulage beliebig vorzugsweise vertikal Zulässige Höhenlage 3000m Zulässige VibrationIEC 68-2-6 25 Hz b. +/- 1mm Amplitude (2,5g) Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27) 5g (11ms) BefestigungSchraubbefestigung 2x M4(nicht im Lieferumfang enthalten) Mechanische LebensdauerIn Schaltdpielen 100.000 Maximale SchalthäufigkeitSchaltspiel/ Stunde 30 HauptstrombahnAnzahl 2/3 BemessungsbetriebsspannungUe bis 37 A/ 250V27A/ 500V Thermischer Dauerstrom lthNennbetriebsstrom Ie 37A, 2-pol/ 27A, 3-pol Strombereich IeNach VDE 0660. IEC 947-4-1 22-37A, 2-pol0,25-27A, 3-pol Anzahl der Bereiche 2/ 11 StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 W Auslöseklasse 10A
Condor Druckluft Produkte mit Qualität: Das hat Ihr Kompressor verdient
Condor steht für höchste Qualität auf dem Gebiet der Druckregler und -schalter. Im Laufe der Jahre hat sich die Marke in den verschiedensten Branchen - vom Schiffbau bis hin zur Bahntechnik - einen Namen gemacht. Im Bereich der Druckschalter für Kompressoren gilt Condor heute als ungeschlagene Nummer 1 auf dem deutschen und europäischen Markt: Hier bietet Condor mit den bewährten MDR-Baureihen und seinen elektronischen Druckreglern Steuer-Lösungen für jede Anforderung und jeden Kompressor. Permanente Testungen bestätigen die hohe Lebensdauer, die ein Condor Druckluft-Produkte im Vergleich mit anderen Produkten hat. Natürlich bieten die Condor Schalter neben den unterschiedlichen Motorschaltvermögen, Flanschvarianten oder Druckbereichen auch die verschiedensten Zulassungen wie beispielsweise der Zulassungen zum Explosionsschutz (ATEX). Egal, ob sie einen Condor-Artikel für Gleichstrom, Wechselstrom oder Drehstrom suchen - der Einsatz eines hochwertigen und zuverlässigen Condor Druckluft Schalters zahlt sich für jeden Kompressor aus, wie hier am Beispiel des Condor MDR 3 zu sehen ist.
Unser Condor Markenshop: Drucklufttechnik vom Feinsten!
Condor: Erfolgreicher Hersteller von Druckschaltern
Condor hat eine lange Tradition: Vor über 125 Jahren gründete August Frede seine Maschinenfabrik und stellte zunächst Zentrifugen, Melkmaschinen und Pumpen her. Den Grundstein für die darauffolgende Entwicklung der weltweit bekannten Condor Schaltgeräte setzte der Hersteller bereits 1935 mit einem Patent über einen Membrandruckregler. Der Name der MDR-Baureihen hat hier übrigens auch seinen Ursprung. Als „Quasi-Erfinder“ des Druckschalters entwickelt und produziert Condor heute elektromechanische Schaltgeräte, Steuerungen und ganze Steuerungssysteme in allen Facetten und für internationale Märkte. Condor-Geräte werden heute weltweit überall dort eingesetzt, wo Druck und gesteuert, geregelt und überwacht werden soll. In vielen Branchen und Arbeitsbereichen sind die hochwertigen Produkte nicht mehr wegzudenken, denn Condor ist ein „Symbol für Qualität seit 1893“, wie es der Hersteller selbst bezeichnet. 2018 feierte Condor sein 125-jähriges Jubiläum.
Externes Video: 125 Jahre Condor Werke - Highlights der Jubiläumsfeierlichkeiten
Was Condor Druckluftprodukte auszeichnet:
- Hersteller-Kompetenz: Industrielle Drucktechnik vom Standard bis zum High-End-Produkt
- Preis-Vorteil: Perfektes Preis-Leistungs-Verhältnis dank effizienter Produktion
- Zuverlässigkeit: Langlebige Schaltgeräte aufgrund hoher Qualitätsstandards
- Flexible Lösungen: Einwandfreie Produkte vom Massenprodukt bis hin zur Einzellösung
Condor Druckluft Markenshop bei DF: Mit Schaltgeräten fing alles an!
Vor etwas mehr als 10 Jahren startete DF Druckluft-Fachhandel in die Welt der Druckluft. Die anfängliche Produktpalette des kleinen Zweimannbetriebs beinhaltete vor allem eines: Condor Druckluft-Geräte. Denn Produktqualität, Fachberatung und ein umfassender Servicegedanke waren von Anfang an die drei Hauptpfeiler unseres Geschäfts und sind es bis heute. Mit den Jahren wurde das Sortiment in unserem Online-Shop immer weiter ausgebaut und durch viele weitere Markenprodukte ergänzt. In unserem neuen Condor Druckluft Markenshop finden sie eine riesen Auswahl verschiedener MDR-Baureihen, Ersatzteilen, Motorschutzrelais, Zubehör sowie auch einige Spezialschalter, wie z. B. Wasserdruckschalter. Ein Verkaufsschlager unter den Condor Druckluft-Produkten ist der Condor Druckschalter MDR 5/5 212850. Sehen Sie am besten gleich nach, ob heute ein passendes Angebot für Sie dabei ist!
