Condor Druckschalter Typ MDR 3/16 EV 3S R 3/6,3 Anschluss F4 G1/2 103049
Versandkostenfrei
%
211,47 €*
(17.5% gespart)
174,46 € inkl. MwSt.
146,61 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Lieferzeit:
Sofort verfügbar, Lieferzeit 1-3 Tage
Hersteller:
Condor
Hersteller-Nr.:
103049
EAN:
4047322211246
Produktnummer:
MDR 3/16-6,3
Gewicht:
0.733 kg
Versand:
Paket | Express möglich
Downloads
Produktinformationen "Condor Druckschalter Typ MDR 3/16 EV 3S R 3/6,3 Anschluss F4 G1/2 103049"
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 6 -16 bar, max. Belastung 4-6,3 A
Technische Daten:
| Schaltvermögen | 7,5 kW |
| Ausschaltdruck max. | 12 bar |
| Kontaktart | Öffner (3-polig) |
| Einstellbereich min. | 6 bar |
| Einstellbereich max. | 16 bar |
| Schutzart | IP 54 |
| Schalthäufigkeit | max. 120 (elektrisch), 600 (mechanisch) |
| Ausführung | Drehstromausführung |

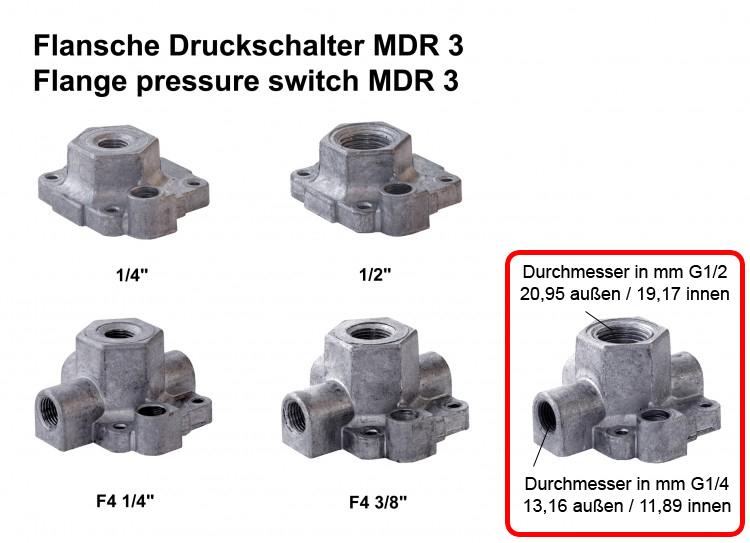

| Druckluftanschluss | G 1/2 |
| max. Belastung | 4,0 - 6,3 A |
| Mediumstemperatur min. | -5 °C |
| Mediumstemperatur max. | 80 °C |
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).| Warengruppe: | DRUCKSCHALTER |
|---|
Anmelden
Shopware-CrossSelling
18
%
Motorschutzrelais R3/16 für Condor Druckschalter MDR 3 103052 / 201465
Motorschutzrelais (Überstromrelais) 10/16 ATechnische Daten:BeschreibungMotorschutzrelais (Überstromrelais) 10/16 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Motorschutzrelais R3/10 für Condor Druckschalter MDR 3 103054
Thermisches 3-poliges Überstromrelais R 3/10für Condor Druckschalter Typ MDR 3 Motorschutzrelais max. Belastung 6,3 - 10 A Weitere Angaben: Datenblatt P 3-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
11
%
Endplatte für Ventilinsel HDM Funktion: blind 106698
Endplatte für Ventilinsel HDM, blind (zum Abschluss des Systems), Temp. -10 °C bis 60 °CDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65Funktionblind (zum Abschluss des Systems)Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 484. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 484 (siehe Downloads).
18
%

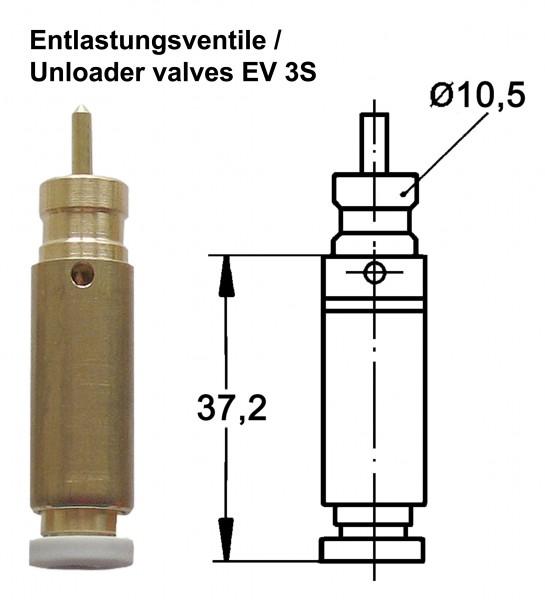

Entlastungsventil EV3S für Condor Druckschalter
