Sofort verfügbar
Haube mit Ein/Aus - Schalter für Druckschalter MDR 5 217527 103069
Ersatzhaube H 5-K für Condor Druckschalter MDR 5. Druckschalter und Zubehör bei DF Druckluft-Fachhandel.
Sofort verfügbar
Membrane MDR 5 für Condor Druckschalter ca. 63x63mm 103068 / 230670 Einzelverpackung
MDR 5 Membrane, ca. 63 x 63 mm, Werkstoff: NBR, max. 80 °C, für Condor MDR 5 Druckschalter bei DF Druckluft-Fachhandel
Sofort verfügbar
57
%
Schaltkammer für Condor Druckschalter MDR 5 230687
Schaltkammer für Condor Druckschalter Typ MDR 5Condor-Artikel-Nr. 230687
Sofort verfügbar
Membrane MDR 53 für Condor Steuerdruckschalter 230885
für alle Druckschalter der Baureihe MDR 53 bei DF Druckluft-Fachhandel.
Sofort verfügbar
Sofort verfügbar

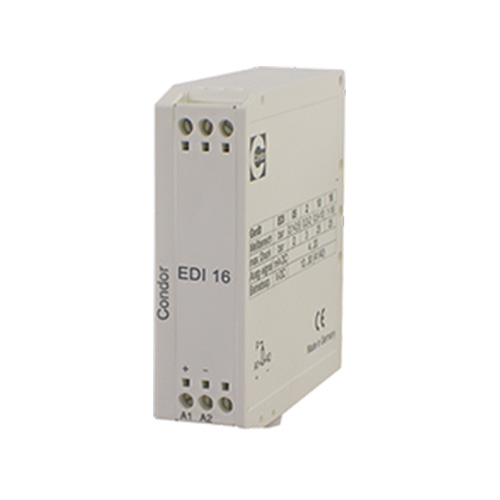

Condor EDI 16 0-16 bar
Druckbereiche bis 16 barfür SchaltschrankeinbauAusgangssignal: 4-20 mATechnische Daten:Zulässiger Bereich der Betriebsspannung± 10%Betriebsspannungseinfluss bei ± 10% Betriebsspannungsänderung < 0,1%Einschaltdauer ED100%Zulässige Umgebungs- und Medientemperatur-20°C bis +60°CZulässige Luftfeuchtigkeit der Umgebung rel. Luftfeuchtigkeit, nicht Kondensierend10% bis 90%Zulässige Lagertemperatur-40°C bis +80°CKriech- und LuftstreckenVDE 0110EinbaulagebeliebigLeistungsaufnahmemax. 1 VA
Sofort verfügbar
%
Ersatzhaube mit Betriebsstundenzähler MDR 3 für Condor Druckschalter mit E/A 400 V
für Druckschalter der Baureihe MDR 3
Sofort verfügbar

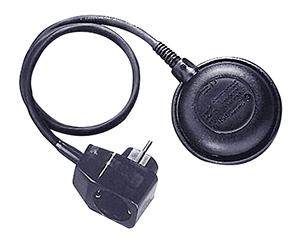

Condor PSN-F + ST 10 m
Schwimmschalter mit Stecker und Steckdose zum Anschließen einer PumpeKabellänge: 10 mBemessungsbetriebsspannung Ue (AC): 250 V ~Bemessungsbetriebsstrom I e (AC): 10 (8) ASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar
Condor PSN-F + ST 5 m
Schwimmschalter mit Stecker und Steckdose zum Anschließen einer PumpeKabellänge: 5 mBemessungsbetriebsspannung Ue (AC): 250 V ~Bemessungsbetriebsstrom I e (AC): 10 (8) ASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar

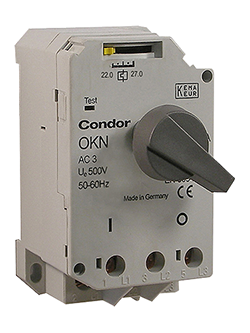

Condor OKN 4,0
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Sofort verfügbar
Condor PSN-0 3 m
zum LeerpumpenKabellänge: 3 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar
%
Condor OKN 22,0
Technische Daten
Nennisolationsspannung UiNach IEC 947-4-7/ VDE 0110
500V AC
Zulässige UmgebungstemperaturLagertemperaturoffengekapselt
-25 bis +70-25 bis +60-25 bis +40
Temperaturkompensation
ja
Klimafestigkeit
IEC 68 T2-3, 2-30
Flammbeständigkeitgemäß IEC 695-2-1
Schärfegrad 850°C
Einbaulage beliebig
vorzugsweise vertikal
Zulässige Höhenlage
3000m
Zulässige VibrationIEC 68-2-6
25 Hz b. +/- 1mm Amplitude (2,5g)
Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)
5g (11ms)
BefestigungSchraubbefestigung
2x M4(nicht im Lieferumfang enthalten)
Mechanische LebensdauerIn Schaltdpielen
100.000
Maximale SchalthäufigkeitSchaltspiel/ Stunde
30
HauptstrombahnAnzahl
2/3
BemessungsbetriebsspannungUe bis
37 A/ 250V27A/ 500V
Thermischer Dauerstrom lthNennbetriebsstrom Ie
37A, 2-pol/ 27A, 3-pol
Strombereich IeNach VDE 0660. IEC 947-4-1
22-37A, 2-pol0,25-27A, 3-pol
Anzahl der Bereiche
2/ 11
StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase
1,8 bis 3,2 W
Auslöseklasse
10A
Sofort verfügbar

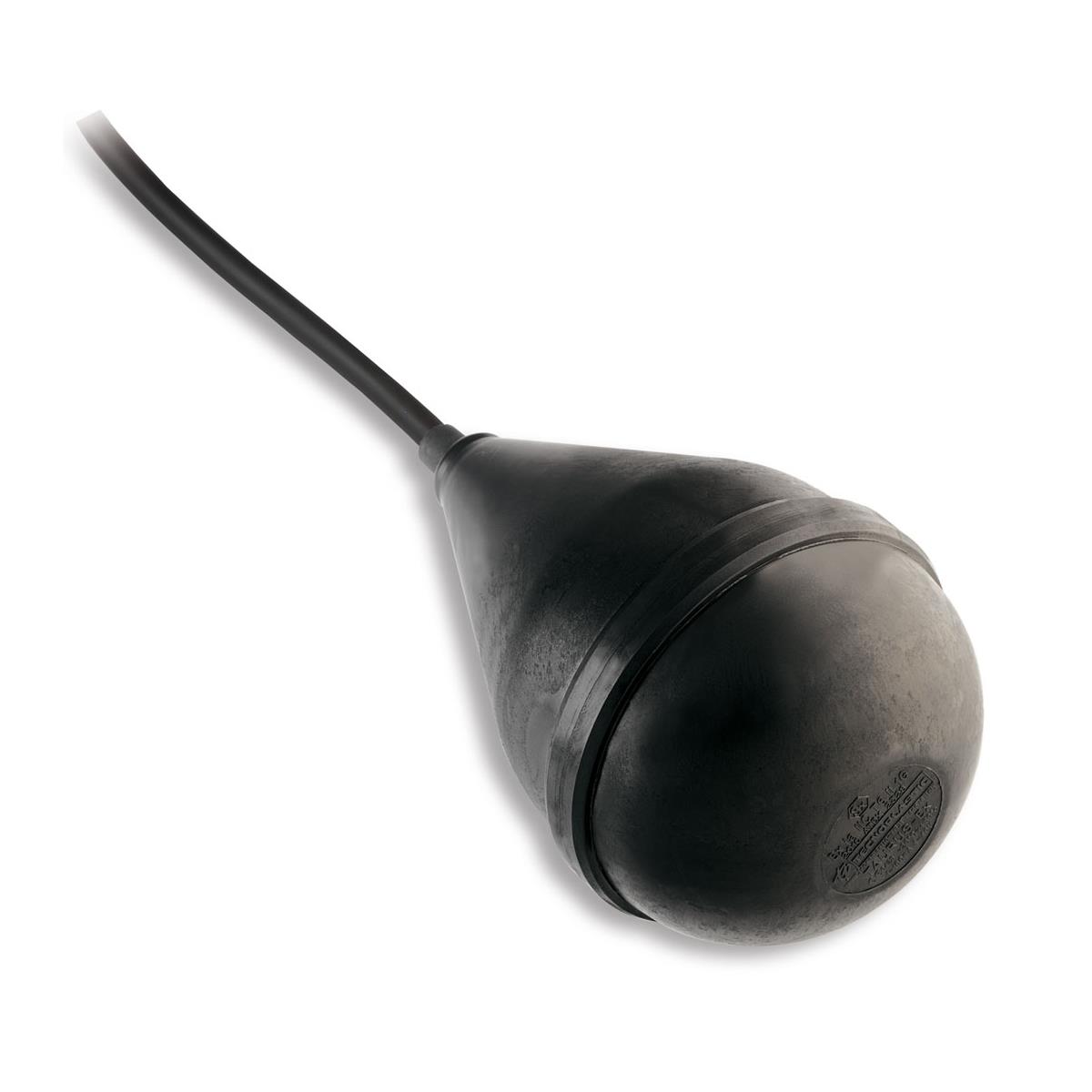

Condor "T" ATEX-Schutz mit IP 68 Schutzart
Einsatzbereich: explosionsgefährdeten Bereich
Kabel: 05 RN8-F 4G0,75 (2 Funktionen) Ø 8,8mm
Kabellänge 10 Meter
Kabeldurchführung: EPDM
Gehäuse: Verbundstoff - Carbon Black
Stromversorgung: max. 4-40 Vac /max 100 mA
Aktivierungswinkel: 20°
max. Tiefe: 20 m - 65,6 ft
Betriebstemperatur: min. -20°C - max. +80°C
Schutzart: IP 68
Klasse: I
Spezifi sches Gewicht: 0,95 - 1,05 kg/dm³
BEfestigung optimal: Edelstahl-Abspannklemme, Artikel-Nr. 282396
Sofort verfügbar
Condor PSN-0 5 m
zum LeerpumpenKabellänge: 5 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar
Condor PSN-0 20 m
zum LeerpumpenKabellänge: 20 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar
Condor PSN-X-SP 5 m
zum voll- und Leerpumepn für den Einsatz an SPS und für eigensichere Stromkreise mit vergoldeten Kontakten (ohne Schutzleitersnschluss) 1 WechslerKabellänge: 5 mBemessungsbetriebsspannung Ue (AC):max. 30 V~ Bemessungsbetriebsstrom I e (AC): max. 400 mASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar

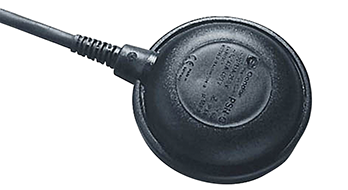

Condor PSN-X 3 m
zum Voll- und Leerpumpen (ohne Schutzleiteranschluss) 1 WechslerKabellänge: 3 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar
Grundlastwechselschaltung GLW 4 für Hutschinenmontage
Condor Grundlastwechselschaltung GLW 4 ohne verdrahtetes Gehäuse
Folgende Funktionen können aktiviert werden:
Vier digitale Eingänge z.B. für die Betriebsstunden
Eingang: Schaltuhr überbrücken
Eingang: Fernfreigabe
Passwortschutz für die Parameter
Einheiten umschaltbar in bar/psi
Interner Druckumformer von 0 bis 16 bar
Anschlussmöglichkeit eines externen Druckumformers, Zweidrahttechnik 4 bis 20 mA
Eine freie Programmierung einer integrierten Schaltuhr (Ansteuerung bis zu 6 Profile)
Freie Zuordnung von Grundlast und Lastwechselfunktion d. h. der Grundlastkompressor läuft,
ohne am Lastwechsel teilzunehmen. Es werden nur die LastwechselKompressoren gewechselt.
Freie Programmierung einer Kugelhahnansteuerung bei max. drei Kompressoren
Direktes Umschalten nach Ablauf der Lastwechselzeit
Sofort verfügbar
24
%
Sofort verfügbar
Condor Zubehör Bausatz Betriebsstundenzähler MDR 3 H3-B 400V / 50Hz
Zur Fesstellung der Pumpen- oder Kompressorenlaufzeit kann der MDR mit einem Betriebsstundenzähler aus- oder nachgerüstet werden.
Der Betriebsstundenzähler ist als Bausatz erhältlich und kann in 4 verschiedenen Stellungen, jeweils um 90° verdreht, an der Haube befestigt werden. Damit wird eine optimale Ablesemöglichkeit gewährleistet.
Der Bausatz besteht aus einem Betriebsstundenzähler 400 V und einer gelochten MDR 3 Haube ohne Ein -Ausschalter.
Technische Daten:
Spannung
400 V / 50 Hz
Sofort verfügbar

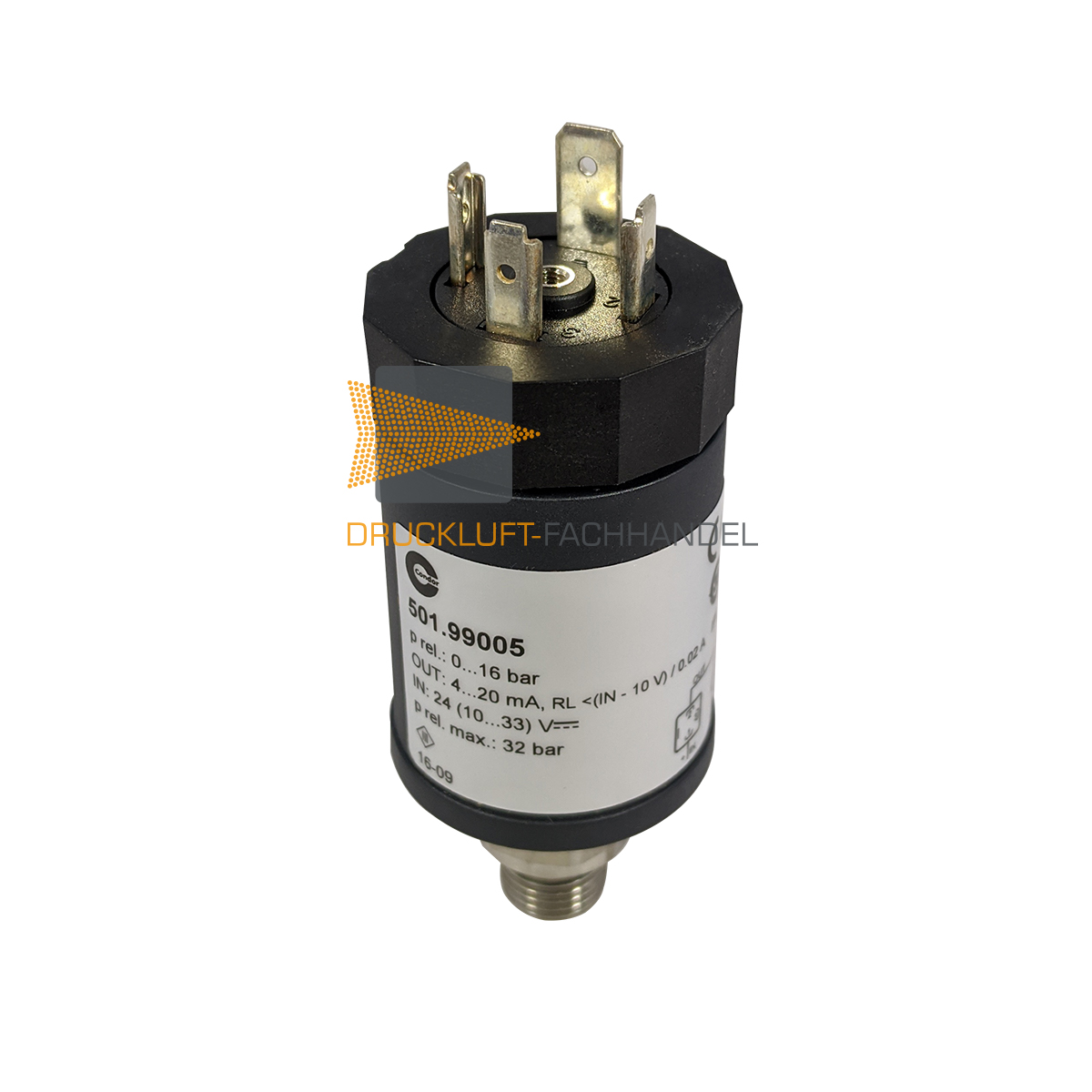

Condor EDS 16
Druckbereiche bis 16 bar
Ausgangssignal: 4 - 20 mA
Flachanschluss Ausengewinde 1/4"
Das Gerät wandelt den am Sensor entstehenden Druck in einen proportionalen Gleichstrom um
Technische Daten:
Zulässiger Bereich der Betriebsspannung
± 10%
Betriebsspannungseinfluss bei ± 10% Betriebsspannungsänderung
<>
Einschaltdauer ED
100%
Zulässige Umgebungs- und Medientemperatur
15°C bis +80°C
Zulässige Luftfeuchtigkeit der Umgebung rel. Luftfeuchtigkeit, nicht Kondensierend
10% bis 90%
Zulässige Lagertemperatur
-40°C bis +80°C
Kriech- und Luftstrecken
VDE 0110
Einbaulage
beliebig
Leistungsaufnahme
max. 1 VA
Sofort verfügbar

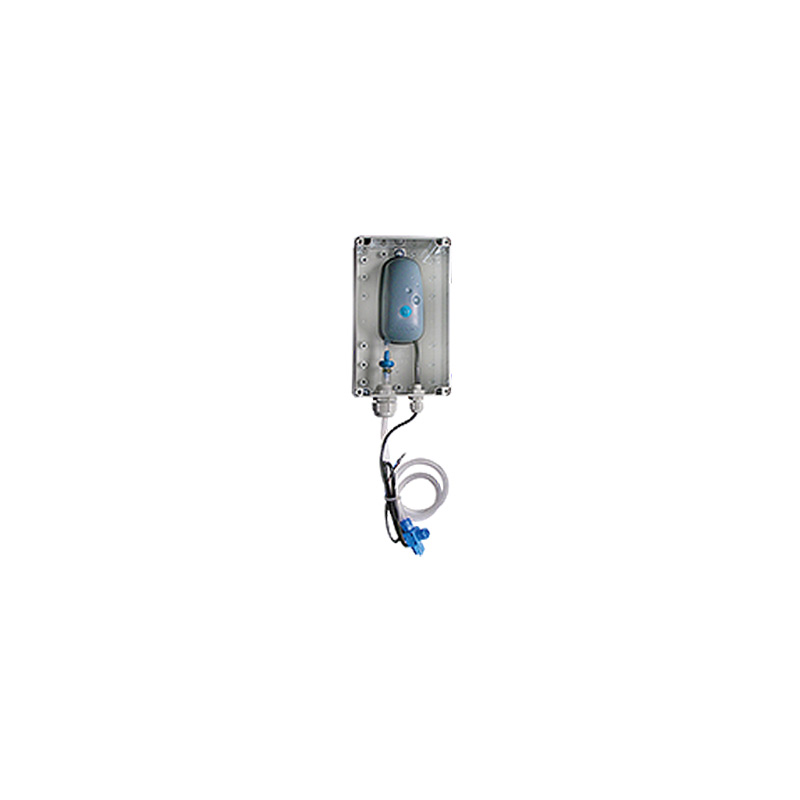

Condor Zubehör Niveausteuerungen / Niveauregler Rena-Air 100 im Gehäuse
Kleinkompressor für Lufteinperlung, inkl. Rückschlag-sicherheitsventil und T-Schraubverbinder für PL-8/6 im ABS-Kunststoffgehäuse 6939
Sofort verfügbar
Condor PSN-X-SP 20 m
zum voll- und Leerpumepn für den Einsatz an SPS und für eigensichere Stromkreise mit vergoldeten Kontakten (ohne Schutzleitersnschluss) 1 WechslerKabellänge: 20 mBemessungsbetriebsspannung Ue (AC):max. 30 V~ Bemessungsbetriebsstrom I e (AC): max. 400 mASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Sofort verfügbar
Condor PSN-X-SP 10 m
zum voll- und Leerpumepn für den Einsatz an SPS und für eigensichere Stromkreise mit vergoldeten Kontakten (ohne Schutzleitersnschluss) 1 WechslerKabellänge: 10 mBemessungsbetriebsspannung Ue (AC):max. 30 V~ Bemessungsbetriebsstrom I e (AC): max. 400 mASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
