128,76 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Lieferzeit:
Sofort verfügbar, Lieferzeit: 1-3 Tage
Hersteller:
Condor
EAN:
4014502212201
Hersteller-Nr.:
212201
Produktnummer:
212201
Gewicht:
0.37 kg
Versand:
Paket | Express möglich
Downloads

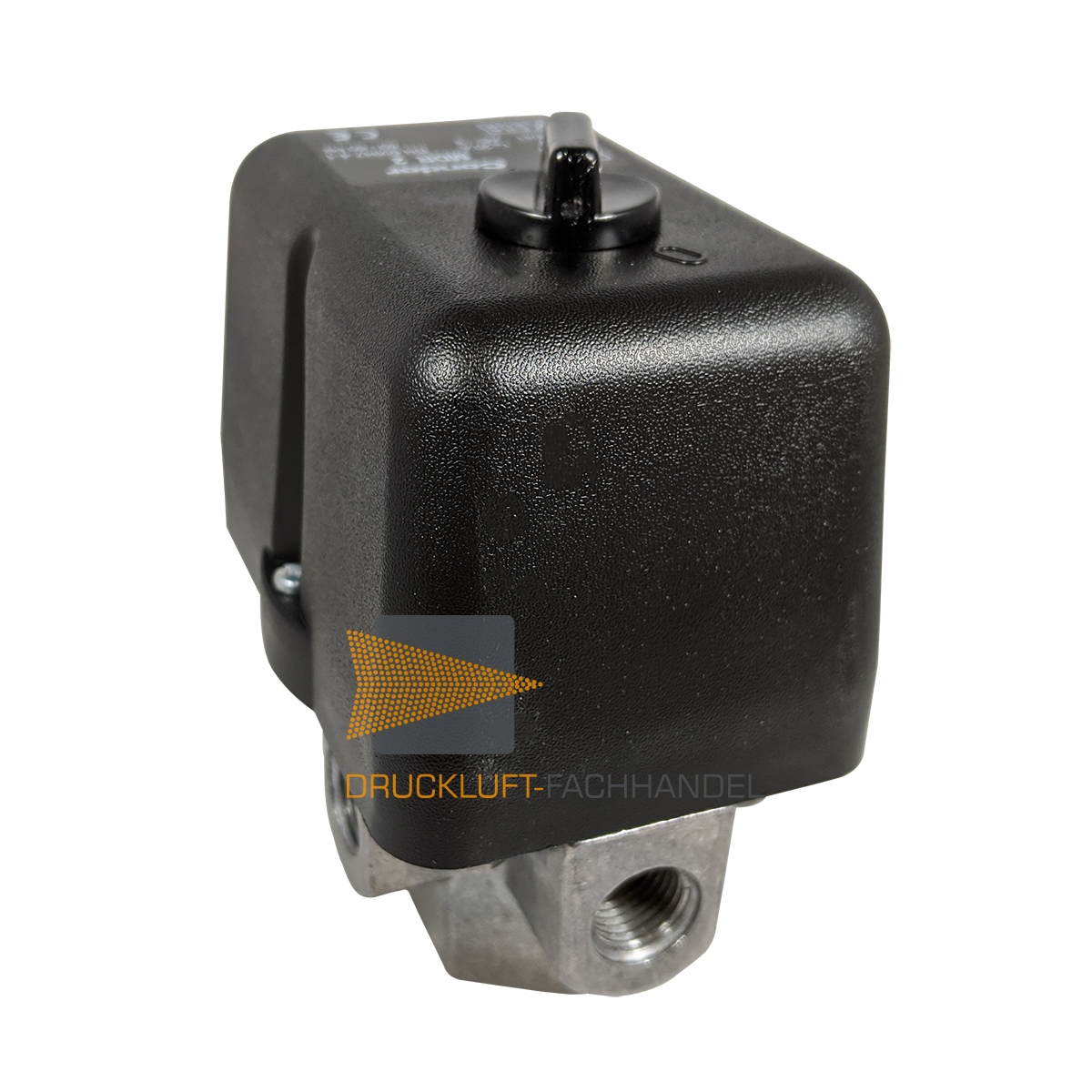

Produktinformationen "Condor Druckschalter Typ MDR 2/11 F4 G1/2"
Condor-Druckschalter für Kompressoren Typ MDR 2/11
Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
Ausführung | Wechselstrom |
Entlastungsventil | - |

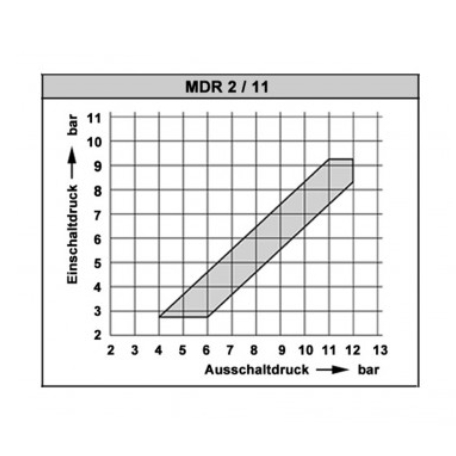

Einstellbereich | 4 - 12 bar |
Ein-/Aus-Schalter | ja |

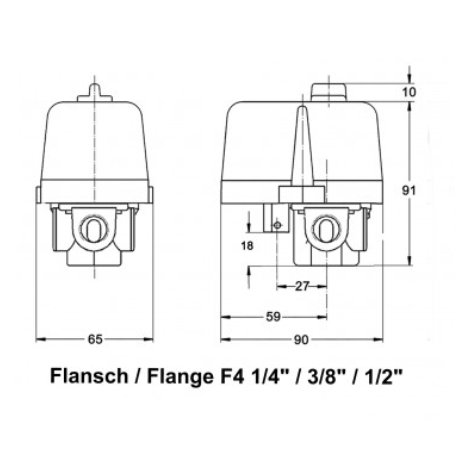

Anschluss* | Flansch 3 x 1/4", 1 x 1/2" |
Schaltvermögen | 2,2 kW |
max. Ausschaltdruck | 12 bar |
Kontaktart | Öffner (2-polig) |
Mediumstemperatur | -5 °C bis +80 °C |
Schutzart | IP 44 |
max. Schalthäufigkeit/h | 120 (elektrisch) - 600 (mechanisch) |

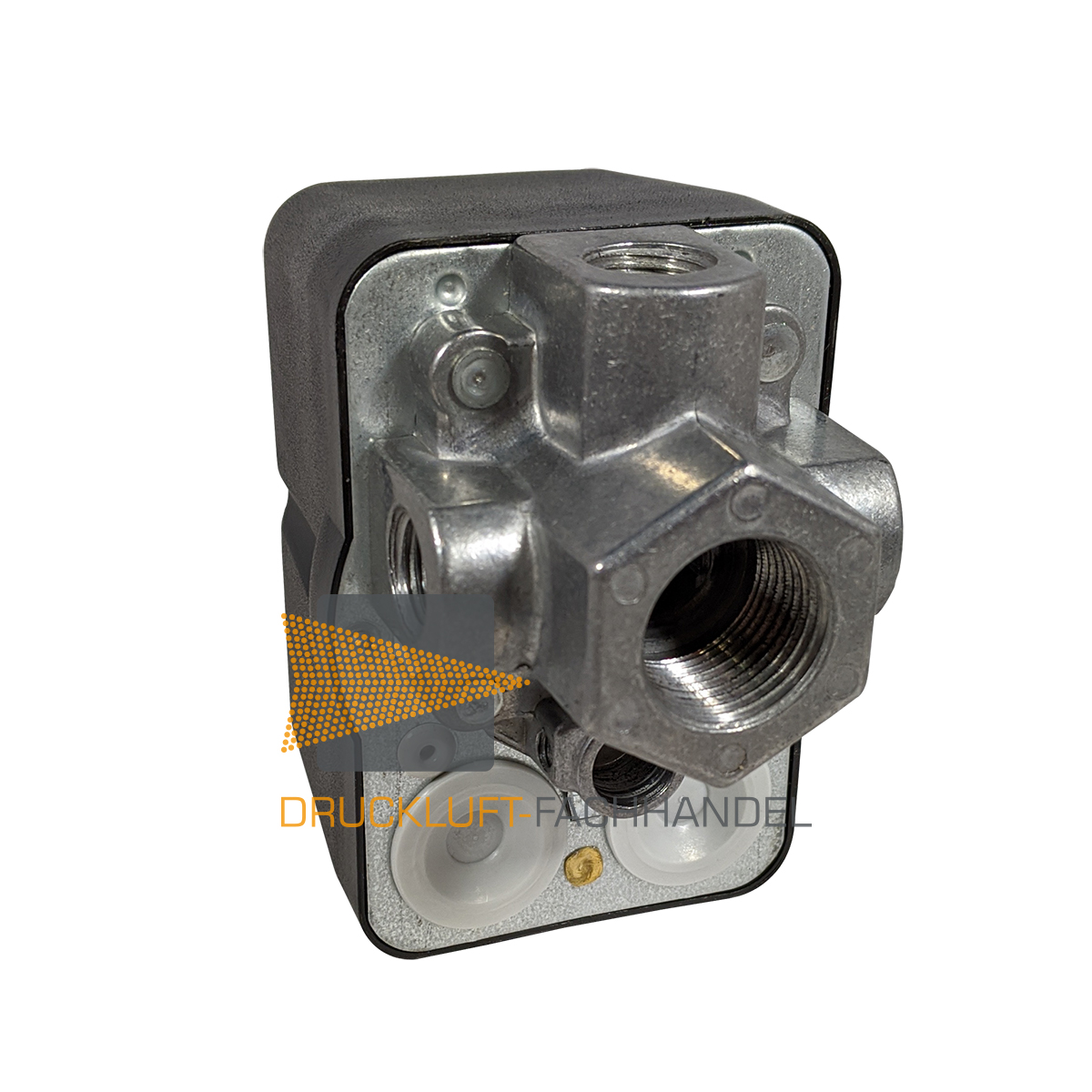

* Anschluß Flansch unten G 1/2" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
