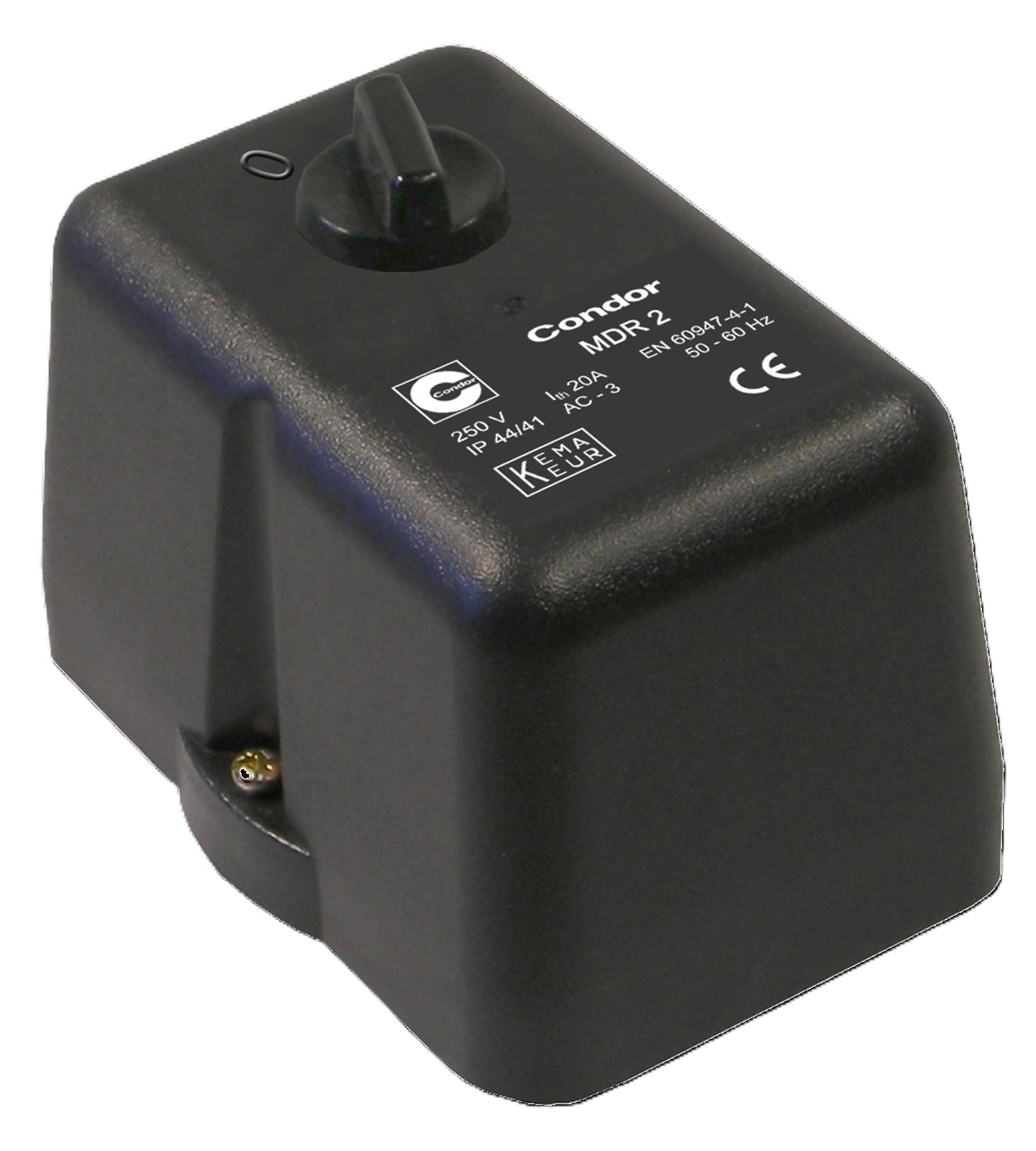

Condor Druckschalter Typ MDR 21/11-EA
Condor Druckschalter MDR 1/11 EA 2,5 - 11 bar F4 3/8 GFA AAEA 060A080 QDE XXX
WechselstromausführungSchaltvermögen 4,0 kWmax. Ausschaltdruck 11 barinkl. Kabelverschraubung PG 11 Z/ZKAnlauf-Entlastungsventil AEV 1SStahlflansch (Ü => Ausführung mit Überwurfmutter)2-polig (Öffner)nach EN 60947DifferenzdruckverstellungFlanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: PumpenBemessungsisolationsspannung 500VMotorschaltvermögen 4,0 kWSchaltstücklebensdauer >1x105Mechanische Lebensdauer >5x105Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°CSchutzart nach EN 60529IP 44Anschlussquerschnitt feindrähtig 1x/2x2,5/2,5mm2Anschlussquerschnitt eindrähtig 1x/2x2,5/2,5mm2
Condor ENS 1/15 EX
Technische Daten:Messbereich0-25 mbar (0-0,254 mWs)bis 0-60 bar (0-612 mWs)Ausgangssignal0-20 mA, 2-LeiterGenauigkeit<0,2% v.M.E.Einstellzeit200 ms (andere Werte auf Anfrage)Hilfsspannung9...32 V DC, max. 30 mA (12...30V bei Ex-Ausführung)Temperaturbereich-25...80°C (-25...70°C bei Ex-Ausführung)Temperatureinfluss<0,015 %/K der MessspanneGehäuseEdelstahl, 1.4571SchutzartIP 68Elektrischer AnschlussPE-Tragkabel mit Kevlargeflecht, Aderquerschnitt 0,34 mm2, mit Luftdruck-Ausgleichsschlauch und FilterAtex-Schutz (Ex)EEX ia IIC T6
Condor Druckschalter MDR 1/11 2,5 - 11 bar F4 3/8 GFA BAEA 060A080 QDE XXX
Wechselstromausführung Schaltvermögen 4,0 kW max. Ausschaltdruck 11 bar inkl. Kabelverschraubung PG 11 Z/ZK Anlauf-Entlastungsventil AEV 1S 2-polig (Öffner) nach EN 60947 Differenzdruckverstellung Flanschmaterial Stahl = Aluminium-Druckgas Einsatzgebiete: Ausführung für Kompressoren Bemessungsisolationsspannung 500V Motorschaltvermögen 4,0 kW Schaltstücklebensdauer >1x105 Mechanische Lebensdauer >5x105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 20 A Berstrdruck Pz >35 bar Zul. Medientemperatur Luft -5...+80°C Zul. Medientemperatur Wasser +70°C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt feindrähtig 1x/2x 2,5/2,5mm2 Anschlussquerschnitt eindrähtig 1x/2x 2,5/2,5mm2
Condor Druckschalter Typ MDR 1/6 Ausführung für Pumpen
Condor Zubehör Niveausteuerungen / Niveauregler OGL-GU
Offene Tauchglocke mit Schraubanschluss für PL-8/6, Kettenlänge2,9 m

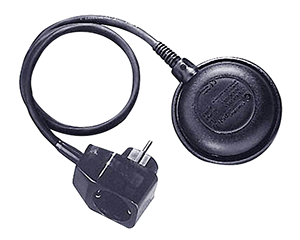

Condor PSN-O + ST 10 m
Schwimmschalter mit Stecker und Steckdose zum Anschließen einer PumpeKabellänge: 10 mBemessungsbetriebsspannung Ue (AC): 250 V ~Bemessungsbetriebsstrom I e (AC): 10 (8) ASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Schutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F

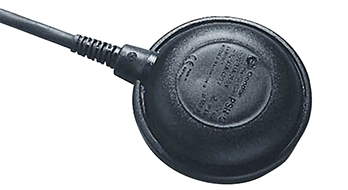

Condor PSN-0 15 m
zum LeerpumpenKabellänge: 15 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Condor PSN-X-SP 40 m
zum voll- und Leerpumepn für den Einsatz an SPS und für eigensichere Stromkreise mit vergoldeten Kontakten (ohne Schutzleitersnschluss) 1 WechslerKabellänge: 40 mBemessungsbetriebsspannung Ue (AC):max. 30 V~ Bemessungsbetriebsstrom I e (AC): max. 400 mASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Condor Zubehör Edelstahl-Niveausonde ENS Klemmkasten
zur Verlängerung der Anschlussleitung bei Einsatz von elektronischen Eintauchgebern
Condor PSN-O + ST 5 m
Schwimmschalter mit Stecker und Steckdose zum Anschließen einer PumpeKabellänge: 5 mBemessungsbetriebsspannung Ue (AC): 250 V ~Bemessungsbetriebsstrom I e (AC): 10 (8) ASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Schutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Condor PSN-O DB 10 m
Zum Leerpumoen mit integrierter Drahtbruch- und Kurzschlussüberwachungmit vergoldeten KontaktenKabellänge: 5 mBemessungsbetriebsspannung Ue (AC): < 30V-DCBemessungsbetriebsstrom I e (AC): 11 mA (R=2,7k)2,4 mA (R=12,7k)Nenn-Schaltvermögen Schaltvermögen thermisch: 250 V AC, 1 mA250 V AC, 6 ASchalthäufigkeit Schaltspiele 50 E3: ? 50.000Temperaturbeständigkeit Kabel VDE 282 T 4 12/95: 60°CSchwimmkörper: 85 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Condor Arbeitsstromauslöser RA 3/230-50 für Conder Druckschalter Baureihe MDR 3

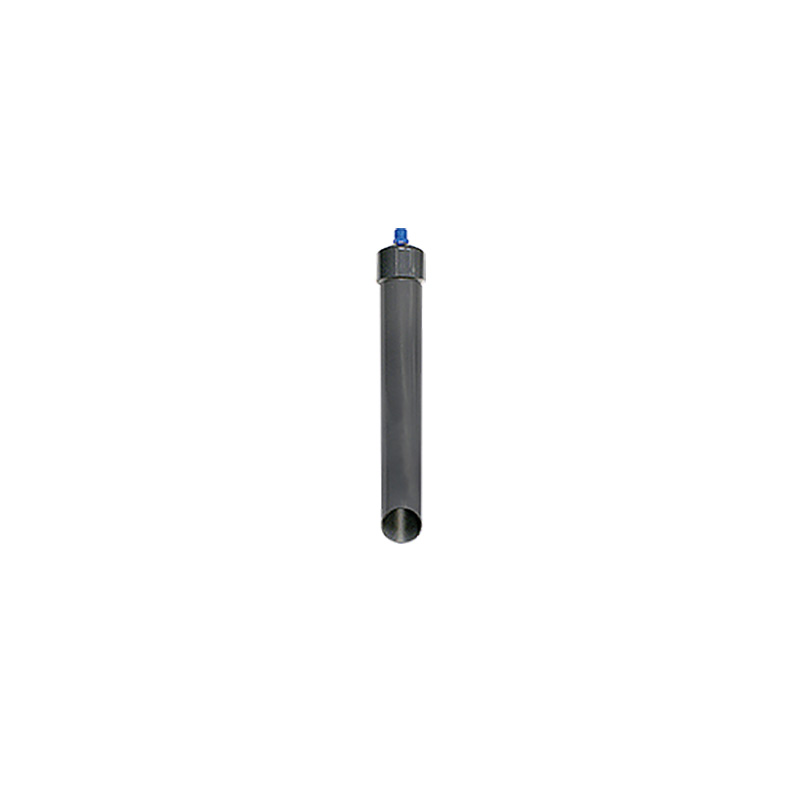

Condor Zubehör Niveausteuerungen / Niveauregler OGL-8
Offene Tauchglocke mit Schraubanschluss für PL-8/6
Condor PSN-X 30 m
zum Voll- und Leerpumpen (ohne Schutzleiteranschluss) 1 WechslerKabellänge: 30 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F

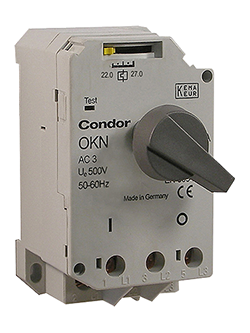

Condor OKN 0,63
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Condor Zubehör Niveausteuerungen / Niveauregler Verschraubung 1/8"
Verschraubung 1/8" für OGL-8, GU / GGL-8
Condor Zubehör Niveausteuerungen / Niveauregler PL-8/6, 1 m
für Längen > 20 m, je m (max. Länge am Stück 100 m)
Condor PSN-0 30 m
zum LeerpumpenKabellänge: 30 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Condor Druckluft Produkte mit Qualität: Das hat Ihr Kompressor verdient
Condor steht für höchste Qualität auf dem Gebiet der Druckregler und -schalter. Im Laufe der Jahre hat sich die Marke in den verschiedensten Branchen - vom Schiffbau bis hin zur Bahntechnik - einen Namen gemacht. Im Bereich der Druckschalter für Kompressoren gilt Condor heute als ungeschlagene Nummer 1 auf dem deutschen und europäischen Markt: Hier bietet Condor mit den bewährten MDR-Baureihen und seinen elektronischen Druckreglern Steuer-Lösungen für jede Anforderung und jeden Kompressor. Permanente Testungen bestätigen die hohe Lebensdauer, die ein Condor Druckluft-Produkte im Vergleich mit anderen Produkten hat. Natürlich bieten die Condor Schalter neben den unterschiedlichen Motorschaltvermögen, Flanschvarianten oder Druckbereichen auch die verschiedensten Zulassungen wie beispielsweise der Zulassungen zum Explosionsschutz (ATEX). Egal, ob sie einen Condor-Artikel für Gleichstrom, Wechselstrom oder Drehstrom suchen - der Einsatz eines hochwertigen und zuverlässigen Condor Druckluft Schalters zahlt sich für jeden Kompressor aus, wie hier am Beispiel des Condor MDR 3 zu sehen ist.
Unser Condor Markenshop: Drucklufttechnik vom Feinsten!
Condor: Erfolgreicher Hersteller von Druckschaltern
Condor hat eine lange Tradition: Vor über 125 Jahren gründete August Frede seine Maschinenfabrik und stellte zunächst Zentrifugen, Melkmaschinen und Pumpen her. Den Grundstein für die darauffolgende Entwicklung der weltweit bekannten Condor Schaltgeräte setzte der Hersteller bereits 1935 mit einem Patent über einen Membrandruckregler. Der Name der MDR-Baureihen hat hier übrigens auch seinen Ursprung. Als „Quasi-Erfinder“ des Druckschalters entwickelt und produziert Condor heute elektromechanische Schaltgeräte, Steuerungen und ganze Steuerungssysteme in allen Facetten und für internationale Märkte. Condor-Geräte werden heute weltweit überall dort eingesetzt, wo Druck und gesteuert, geregelt und überwacht werden soll. In vielen Branchen und Arbeitsbereichen sind die hochwertigen Produkte nicht mehr wegzudenken, denn Condor ist ein „Symbol für Qualität seit 1893“, wie es der Hersteller selbst bezeichnet. 2018 feierte Condor sein 125-jähriges Jubiläum.
Externes Video: 125 Jahre Condor Werke - Highlights der Jubiläumsfeierlichkeiten
Was Condor Druckluftprodukte auszeichnet:
- Hersteller-Kompetenz: Industrielle Drucktechnik vom Standard bis zum High-End-Produkt
- Preis-Vorteil: Perfektes Preis-Leistungs-Verhältnis dank effizienter Produktion
- Zuverlässigkeit: Langlebige Schaltgeräte aufgrund hoher Qualitätsstandards
- Flexible Lösungen: Einwandfreie Produkte vom Massenprodukt bis hin zur Einzellösung
Condor Druckluft Markenshop bei DF: Mit Schaltgeräten fing alles an!
Vor etwas mehr als 10 Jahren startete DF Druckluft-Fachhandel in die Welt der Druckluft. Die anfängliche Produktpalette des kleinen Zweimannbetriebs beinhaltete vor allem eines: Condor Druckluft-Geräte. Denn Produktqualität, Fachberatung und ein umfassender Servicegedanke waren von Anfang an die drei Hauptpfeiler unseres Geschäfts und sind es bis heute. Mit den Jahren wurde das Sortiment in unserem Online-Shop immer weiter ausgebaut und durch viele weitere Markenprodukte ergänzt. In unserem neuen Condor Druckluft Markenshop finden sie eine riesen Auswahl verschiedener MDR-Baureihen, Ersatzteilen, Motorschutzrelais, Zubehör sowie auch einige Spezialschalter, wie z. B. Wasserdruckschalter. Ein Verkaufsschlager unter den Condor Druckluft-Produkten ist der Condor Druckschalter MDR 5/5 212850. Sehen Sie am besten gleich nach, ob heute ein passendes Angebot für Sie dabei ist!
