DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
MDR-F Ausführung mit Resetfunktion (Hmin / Hmax / Htro) mit Alu-Druckgussflansch und MBR-MembranFür Öl, Wasser, Luft etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeHtro: wechsler mit Handreset mals TrockenschutzEinstelldruck einstellbar (bar): 0,3 bis 9,2Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
NBR-MembranGL Kabelverschraubung für den Schiffsbau und seetaugliche AnwendungenDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar): 0,04 bis 1,89kl. Durchdifferenz (bar): 0,07 bis 0,11Ausschaltdruck einstellbar (bar): 0,11 bis 2Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
MDR-F Ausführung mit Resetfunktion (Hmin / Hmax / Htro) mit Alu-Druckgussflansch und MBR-MembranFür Öl, Wasser, Luft etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeHmin: wechsler mit Handreset minEinschaltdruck einstellbar (bar): 0,3 bis 9,2kl. Druckdifferenz (bar): 0,4 bis 0,8Ausschaltdruck einstellbar (bar): 0,7 bis 10Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
NBR-MembranGL Kabelverschraubung für den Schiffsbau und seetaugliche AnwendungenDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar): 0,07 bis 3,75kl. Durchdifferenz (bar): 0,15 bis 0,25Ausschaltdruck einstellbar (bar): 0,22 bis 4Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
NBR-MembranGL Kabelverschraubung für den Schiffsbau und seetaugliche AnwendungenDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar): 0,2 bis 7,5kl. Durchdifferenz (bar): 0,3 bis 0,5Ausschaltdruck einstellbar (bar): 0,5 bis 8Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
Technische Daten MDR-F..(G) - Goldkontakt Betriebsbemessungsstrom Ie Ue=30 V (1~): 400 mA Zul. Motorleistung 1~ 30 V: 12 VA Motorschaltvermögen (UL 508, CSA 22.2) Ue=125 - 250 VAC: 0,5 HP Betriebsbemessungsstrom Ie (UL 508, CSA 22.2) Ue=250 VAC: 10 A Betriebsbemessungsstrom Ie (UL 508, CSA 22.2) Ue=12 VDC: 6 A
MDR-F Ausführung mit Resetfunktion (Hmin / Hmax / Htro) mit Alu-Druckgussflansch und MBR-MembranFür Öl, Wasser, Luft etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeHtro: wechsler mit Handreset mals TrockenschutzEinstelldruck einstellbar (bar): 0,4 bis 15Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
NBR-MembranGL Kabelverschraubung für den Schiffsbau und seetaugliche AnwendungenDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar):0,4 bis 11kl. Durchdifferenz (bar):0,6 bis 1,5Ausschaltdruck einstellbar (bar):1 bis 12,5Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
MDR-F Ausführung mit Alu-Druckflansch und Viton Membranfür erhöhte MedienbeständigkeitDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeBetriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 11 barmit Skala und transparenter Haube3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
DrehstromausführungSchaltvermögen 5,5kWmax. Ausschaltdruck 25 bar3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4,0 kWMotorschaltvermögen (AC3) Ue = 400V (3~)5,5 kWMotorschaltvermögen (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3) Ue = 240V (3~) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC3/500 VAC 316 A/ 9 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
MDR-F Ausführung mit Resetfunktion (Hmin / Hmax / Htro) mit Alu-Druckgussflansch und MBR-MembranFür Öl, Wasser, Luft etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeHmin: wechsler mit Handreset minEinschaltdruck einstellbar (bar): 0,07 bis 3,75kl. Druckdifferenz (bar): 0,15 bis 0,25Ausschaltdruck einstellbar (bar): 0,22 bis 4Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
DrehstromausführungSchaltvermögen 4,0kWmax. Ausschaltdruck 16 barmit umgekehrter Schaltfunktion3-polig (öffner)nach EN 60947Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)1,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)2,5 kWMotorschaltvermögen (AC3) Ue = 400V (3~)4,0 kWSchaltstücklebensdauer (AC3) > 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC12 ABerstdruck Pz> 35 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2
MDR-F Ausführung mit Alu-Druckflansch und Viton MembranFür erhöhte MedienbeständigkeitDruckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" InnengewindeEinschaltdruck einstellbar (bar): 0,3 bis 9,2kl. Druckdifferenz (bar): 0,4 bis 0,8Ausschaltdruck einstellbar (bar): 0,7 bis 10Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
MDR-F Ausführung Hochdruckschalter bis 250 bar mit Kunststoffkolben als Druckumwandlerelement und EdelstahlanschlussFür Öl, Wasser, Luft etc.Druckschalter ausgestattet mit Industrie-SchraubklemmeDruckanschluss: G 3/8" Innengewinde - Zusatz "G" für vergoldete KontakteEinschaltdruck einstellbar (bar): 4 bis 52kl. Durchdifferenz (bar): 4 bis 8Ausschaltdruck einstellbar (bar): 8 bis 60Betriebsbemessungsstrom I e AC 1 Ue=240 V (1~): 10ABetriebsbemessungsstrom I e AC 15 Ue=240 V (1~): 4ABetriebsbemessungsstrom Ie DC 13 Ue=240 V (1~): 0,1AZul. Motorleistung 1~ 230 V: 0,55 kWMotorschaltvermögen (UL 508, CSA 22.2) Ue=125 VAC: 0,5 HPMotorschaltvermögen (UL 508, CSA 22.2) Ue=250 VAC: 0,5 HPBetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=250 VAC: 15ABetriebsbemessungsstrom I e (UL 508, CSA 22.2) Ue=12 VDC: 6A
WechselstromausführungSchaltvermögen 2,2 kW / 3 HPmax. Ausschaltdruck 12 bar / 175 psi2-polig (öffner)nach EN 60947UL / CSA-ZulassunglFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)> 1 x 105Mechanische Lebensdauer>5 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le (UL 508, CSA 22.2)17 A / 24 ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2Try to solve the new Formula Cube! It works exactly like a Rubik's Cube but it is only $2, from China. Learn to solve it with the tutorial on rubiksplace.com or use the solver to calculate the solution in a few steps. (Please subscribe for a membership to stop adding promotional messages to the documents)
Condor Leistungsdruckschalter - Druckschalter für Wechselstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
 |
|

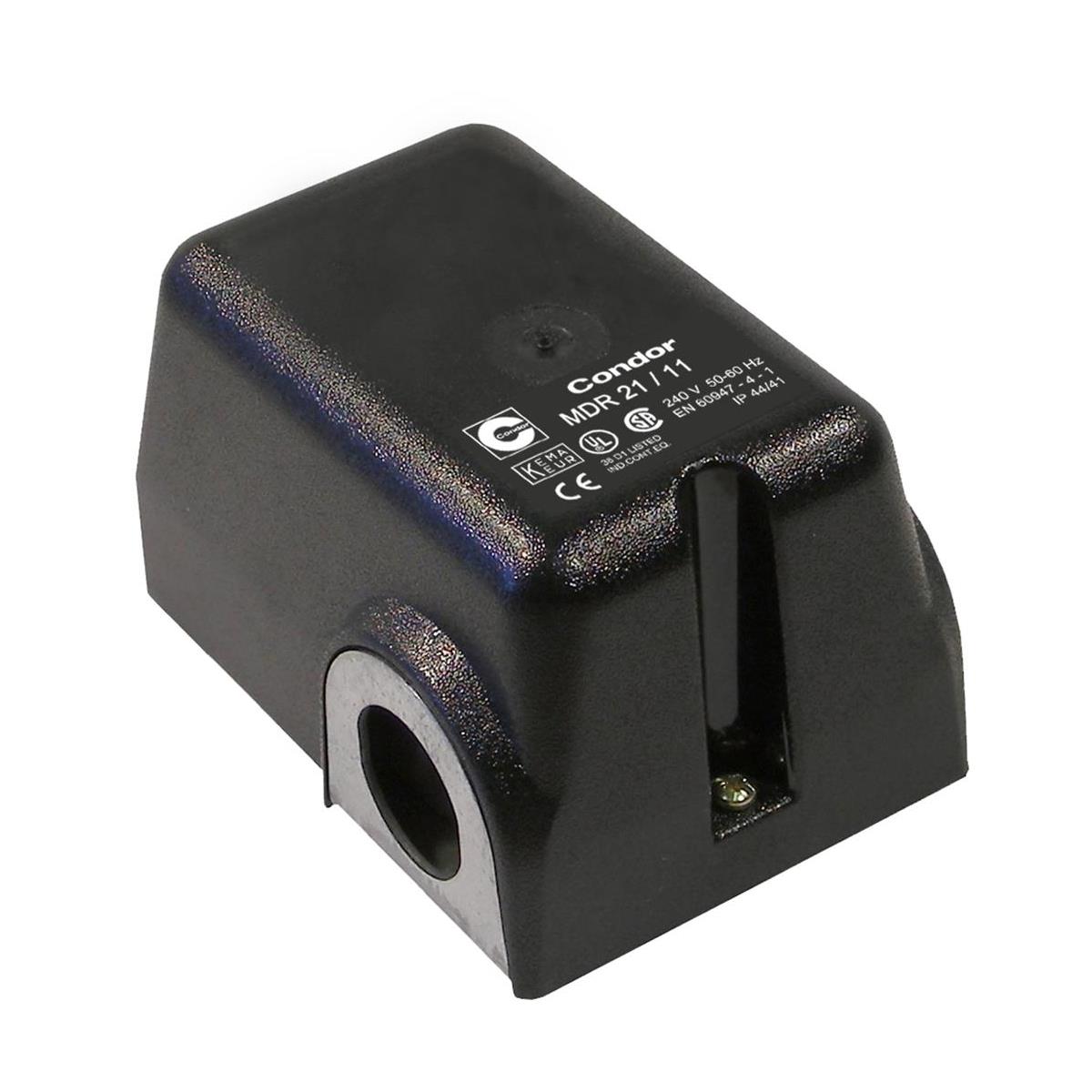

| Type* | MDR 1 | MDR 1 | MDR 11 | MDR 11 | MDR 2 | MDR 21 |
| Medium*¹ | Luft | Wasser | Luft | Wasser | Luft / Wasser | Luft / Wasser |
| Polzahl | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig | 2-polig |
| Kontaktfunktion | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner | 2 Öffner |
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschalt- vermögen |
4,0 kW | 4,0 kW | 4,0 kW | 4,0 kW | 2,2 kW | 4,0 kW |
| Nennstrom | 20 A | 20 A | 20 A | 20 A | 16 A | 24 A |
| Flansch- varianten*² |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/4" NPT
|
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/4" NPT |
G 1/4“ Stahl G 1/4“ Stahl Ü*³ |
G 1/4" F4 1/4" F4 3/8" F4 1/2" |
G 1/4"
F4 1/4"
F4 3/8"
F4 1/2"
F4 1/4" NPT
|
| Druckbereiche (bar) | 1 | 1 | 1 | 1 | 2 | 2 |
| Ausschaltdruck von - bis |
2,5 - 11 | 2,5 - 6 | 2,5 - 11 | 2,5 - 6 | 1,5 - 12 | 1,5 - 12 |
| Schutzart | IP 44 | IP 44 | IP 41 / 44 | IP 41 / 44 | IP 44 | IP 41 / 44 |
| Zulässige Medien- temperatur: Luft |
-5...80°C | -5...80°C | -5...80°C | -5...80°C | ||
| Zulässige Medien- temperatur: Wasser |
70°C | 70°C | ||||
| max Anschluss- querschnitt (fein-drähtig) |
2,5 mm²
|
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit PG 11 Z/ZK |
mit PG 11 Z/ZK |
mit PG 13,5 Z/ZK |
mit PG 13,5 Z/ZK |
mit 2 x WN *4 (Zubehör PG11-13,5) | mit 2 x WN *4 (Zubehör PG11-13,5) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw. ohne EA |
mit EA | mit EA | mit bzw. ohne EA |
mit bzw. ohne EA |
| Standardmäßig Differenz- verstellung |
mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz-verstellung | mit Differenz- verstellung |
mit Differenz- verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
mit AEV
(Zubehör EV)
|
ohne |
mit AEV |
ohne |
ohne
(Zubehör EV, AEV)
|
ohne
(Zubehör EV, AEV)
|
| zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
Condor Leistungsdruckschalter - Druckschalter für Drehstrom
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|

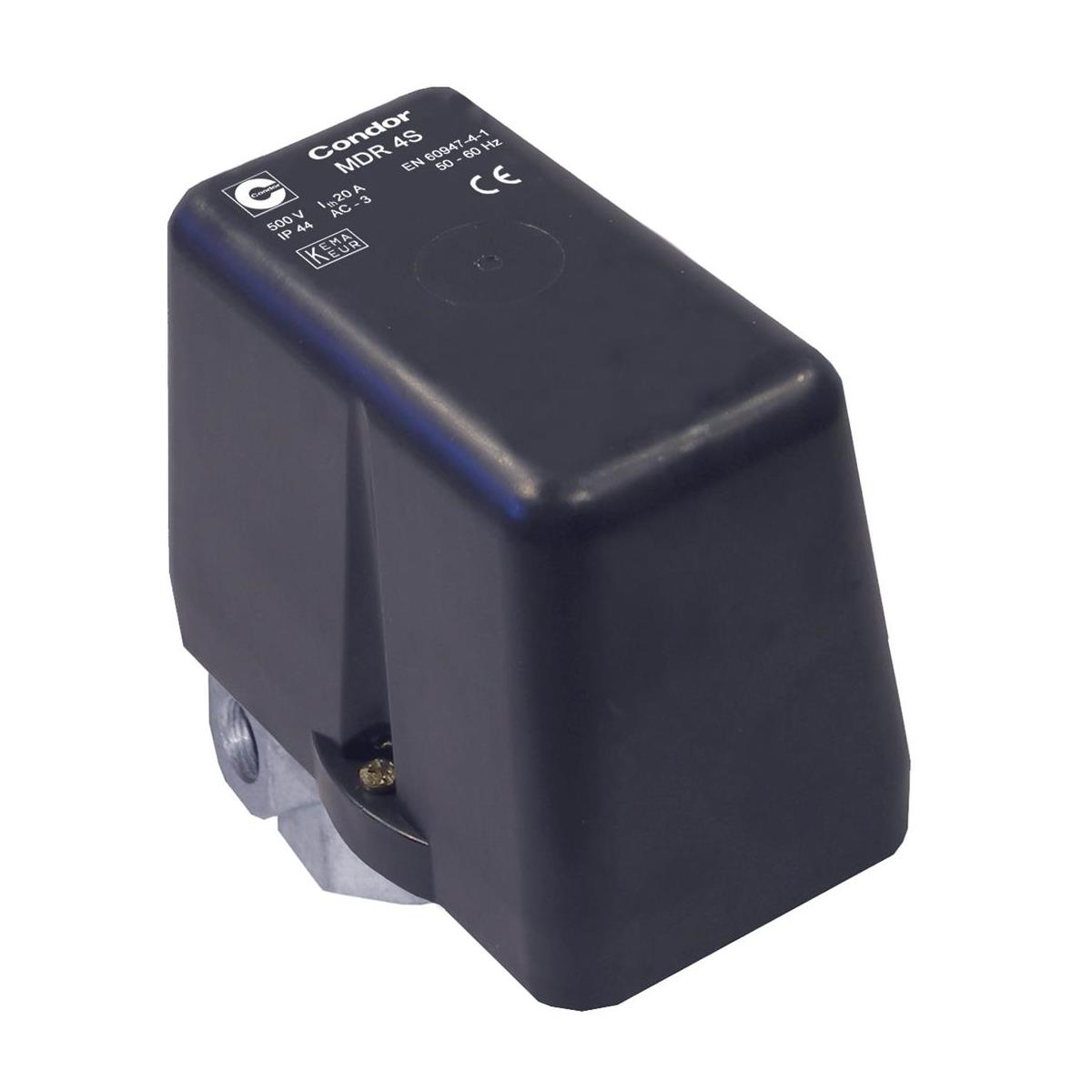

| Type* | MDR 3 | MDR 4 | MDR 4 SD | MDR 4 SU | MDR 5 |
| Medium*¹ | Luft und Wasser |
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
Luft und Wasser
|
| Polzahl | 3-polig | 3-polig | 3-polig | 3-polig | 3-polig |
| Kontaktfunktion | 3 Öffner | 3 Öffner | 3 Öffner | 3 Schließer | 3 Öffner |
| Spannung | 400 V |
400 V
|
400 V
|
400 V
|
400 V
|
| Motorschalt- vermögen |
7,5 kW (11 kW*6) |
5,5 kW | 5,5 kW | 4,0 kW | 5,5 kW |
| Nennstrom | 24 A | 20 A | 20 A | 16 A | 25 A |
| Flansch- varianten*² |
G 1/4" G 1/2" F4 1/4" F4 3/8" F4 1/2" F4 1/4" NPT |
G 1/4"
G 1/2" G 1/2" + G 1/4"
F4 1/4"
F4 3/8"
F4 1/2" |
G 1/4" G 1/2" |
G 1/2" | G 1/2"
G 1/2" + G 1/4"
|
| Druckbereiche (bar) | 5 | 3 | 2 | 3 | 4 |
| Ausschaltdruck von - bis |
1,3 - 35 | 1,5 - 16 | 1,5 - 11 | 1,5 - 16 |
1,5 - 45
|
| Schutzart | IP 54 | IP 44 | IP 44 | IP 44 | IP 54 / 65*5 |
| Zulässige Medien- temperatur: Luft |
-5...80°C |
-5...80°C
|
-5...80°C
|
-5...80°C | -5...80°C |
| Zulässige Medien- temperatur: Wasser |
80°C | 80°C | 80°C |
80°C
|
80°C |
|
max Anschluss- |
4,0 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Standardmäßig Kabelverschraubung |
mit 2 x WN *4 (Zubehör PG 11 - 16)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5) |
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
mit 2 x WN *4 (Zubehör PG 11 - 13,5)
|
ohne (Zubehör PG 11 - 16) |
| Standardmäßig Ein- Ausschalter |
mit bzw. ohne EA |
mit bzw.
ohne EA |
ohne EA | ohne EA | mit bzw. ohne EA |
| Standardmäßig Differenzverstellung | mit Differenz-verstellung |
mit Differenz-
verstellung |
mit Differenz- verstellung |
mit Differenz-
verstellung |
mit Differenz-verstellung |
| Standardmäßig Anlauf (AEV) - Entlastungsventile (EV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne
(Zubehör EV, AEV) |
ohne (Zubehör EV, AEV) |
| zum Artikel | zum Artikel | Artikel anfragen | Artikel anfragen | zum Artikel |
* Tabelle bezieht sich auf Katalog - Artikel
*1 Bevorzugte bzw. häufigste Medien, weitere Medien auf Anfrage
*2 Beispiel F4 3/8“ (Hauptdruckanschluss G3/8“, zusätzlich 3 x seitlicher Abgang G 1/4“)
*3 Höhere Spannungen auf Anfrage
*4 WN = Würgenippel
*5 nur als Sonderausführung ohne Ein / Aus Schalter lieferbar
*6 11 kW auf Anfrage
Condor Druckschalter - Steuerdruckschalter
Typenübersicht / Auswahltabelle
 |
 |
 |
 |
 |
|
| Type* | MDR-F* | MDR-P*3 | MDR-K*3 | MDR 43 | MDR 53 |
| Kontaktfunktion | 1 Wechsler *1 (für Vakuum 2 Wechsler) |
1 Wechsler *1 | 2 Wechsler |
1 Öffner
1 Schließer |
1 Wechsler
|
| Spannung | 230 V | 230 V | 230 V | 230 V | 230 V |
| Motorschaltvermögen | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW | 0,55 kW |
| Strom AC 15 | 4 A |
4 A
|
4 A
|
8 A
|
4 A |
| Flanschvarianten | G 1/4" (weitere je nach Modell*) |
G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" G 1/4" Innengewinde |
G 1/2" Innengewinde |
| Druckbereiche (bar) | bis 250 | wahlweise | 3 | 4 | 4 |
| Ausschaltdruck einschaltbar von ... bis |
-0,11 - 250 bar (je nach Modell*) |
0,3 - 16 bar | 0,5 - 11 bar | 0,5 - 16 bar |
0,3 - 16 bar
|
| Schutzart | IP 54 / IP 65 | IP 65 | IP 67 | IP 44 | IP 54 |
| Zulässige Medien- temperatur*2 |
-25 ..+ 200°C (je nach Modell*) |
-25 ..+ 70°C | -40 ..+ 70°C | -30 ..+ 80°C | -30 ..+ 80°C |
| Kabelverschraubung |
WN / M20
|
Kupplungen | Kupplungen | optional | optional |
| zum Artikel | Artikel anfragen | zum Artikel | zum Artikel | zum Artikel |
* MDR-F in den Varianten Alu-Druckguss, Kunststoff, Edelstahl, Hochdruck, Resetfunktion, Vakuum
*1 Wechsler mit Goldkontakten für Spezialanwendungen auf Anfrage
*2 weitere Temeraturbereich auf Anfrage
*3 OEM-Anwendung/Serienfertigung (keine Standardtypen), werksseitige feste Druckeinstellung (nach Kundenvorgabe), Verpackungseinheit MDR-P 10 Stück
