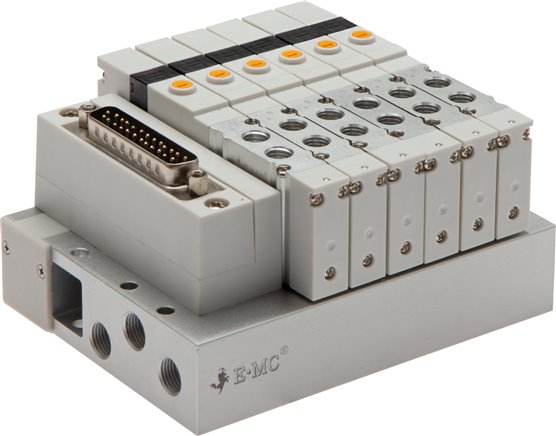

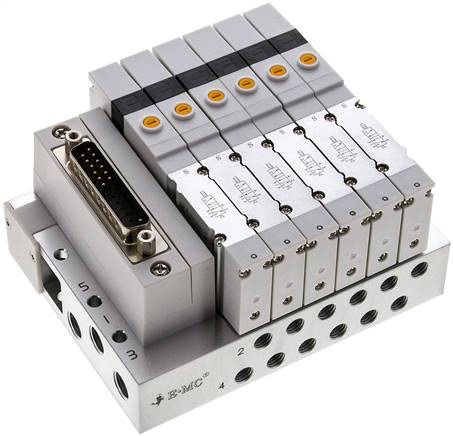

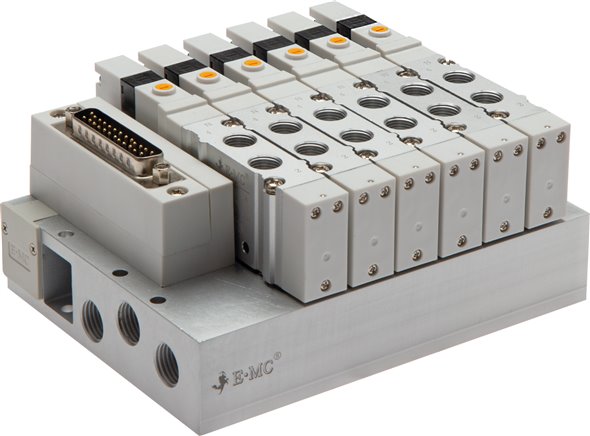

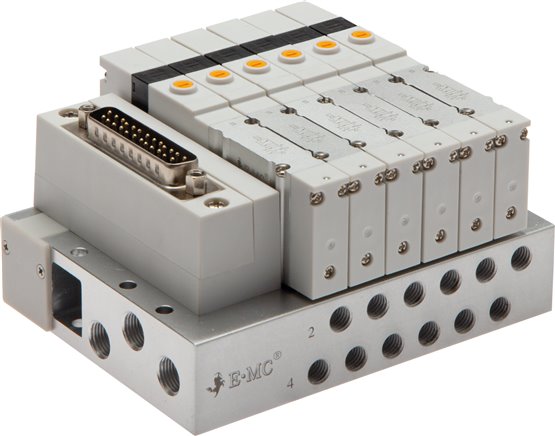

Ventilinseln
Entdecken Sie modulares Ventilsystee der Baureihe »HDM« bei DF Druckluft-Fachhandel.
Ventilinseln - Seite 2
Ventilinseln - Seite 3
Ventilinseln - Seite 4
Ventilinseln - Seite 5
Ventilinseln - Seite 6
Ventilinseln - Seite 7
Ventilinseln - Seite 8
Ventilinseln - Seite 9
Ventilinseln - Seite 10
Ventilinseln - Seite 11
Ventilinseln - Seite 12
Ventilinseln - Seite 13
Sofort verfügbar
-10% Code ZB10

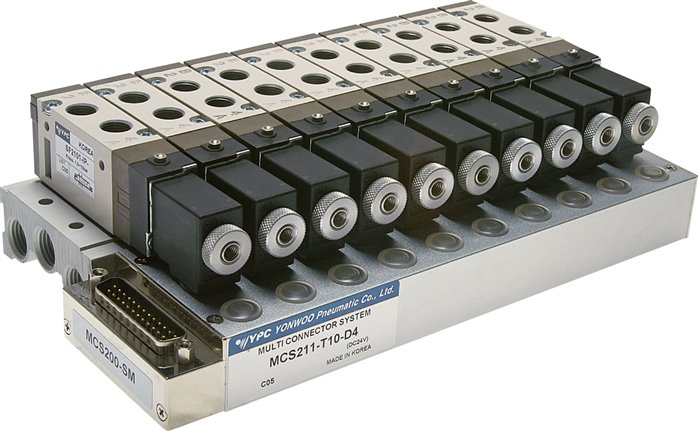

Reihenleiste (10-fach) für SF2000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)10BeschreibungAnschlussplatte (PR)Gewicht430 g / Stk.
Sofort verfügbar
-10% Code ZB10
Multipol-Verbindungskabel 0,5 mtr. SUB-D
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Beschreibung0,5 mtr. Multipol-Verbindungskabel beiderseits D-Sub 25-poliGewicht130 g / Stk.
Sofort verfügbar
-10% Code ZB10
Reihenleiste (2-fach) für SF2000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PR)Gewicht125 g / Stk.
Sofort verfügbar
-10% Code ZB10

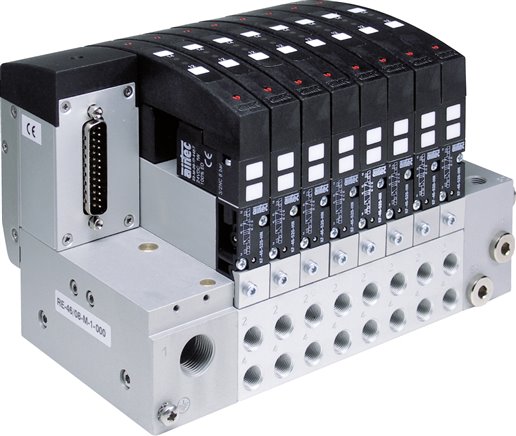

RE46 Befestigungsfüße für Flanschmontage
RE46-B-01 RE46 Befestigungsfüße für FlanschmontageWeitere Eigenschaften:BeschreibungBefestigungsfüße für FlanschmontageGewicht60 g / Stk.
Sofort verfügbar
-10% Code ZB10

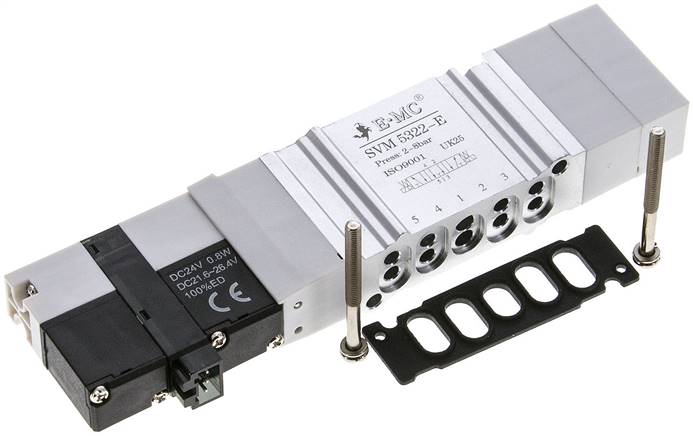

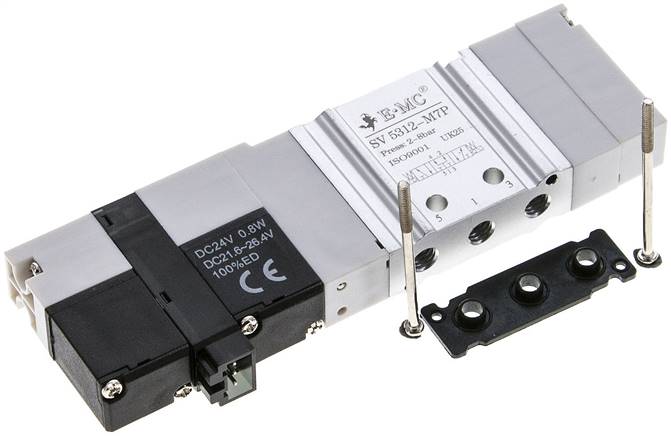

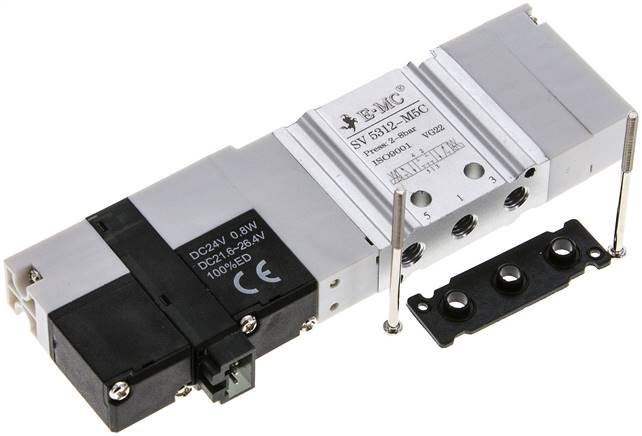

Magnetventil für S1V, 5/2-Wege mit Luftfederrückstellung (monostabil) Typ SVM 5211
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:Funktion5/2-Wege mit Luftfederrückstellung (monostabil)AusführungAnschlussplattenventilCodeSGewicht70 g / Stk.
Sofort verfügbar
-10% Code ZB10
Reihenleiste (6-fach) für SF4000 (5/2 und 5/3-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PRS)Gewicht600 g / Stk.
Sofort verfügbar
-10% Code ZB10
Dichtungssatz für MF2300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:BeschreibungErsatzdichtungen und Ersatzschrauben für VentilmontageGewicht4.5 g / Stk.
Sofort verfügbar
-10% Code ZB10
Reihenleiste (6-fach) für SF2000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)6BeschreibungAnschlussplatte (PR)Gewicht270 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte zum Verschließen von Ventilplätzen SVBP 521
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:FunktionBlindplatteAusführungBlindplatteGewicht43 g / Stk.
Sofort verfügbar
-10% Code ZB10
Befestigungsplatte
Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:BeschreibungBefestigungsplatte zur zusätzlichen Befestigung der Ventile Gewicht2.3 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste MF4500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht30 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste V 54
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV40BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht70 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste MF2300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht14 g / Stk.
Sofort verfügbar
-10% Code ZB10

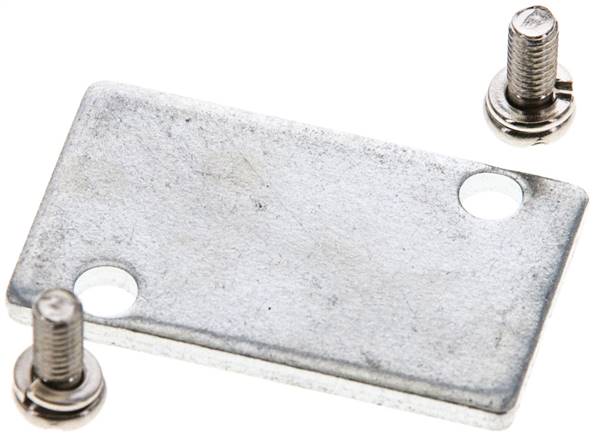

Blindplatte für Reihenleiste V 31
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht9.2 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste V 52
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht17 g / Stk.
Sofort verfügbar
-10% Code ZB10

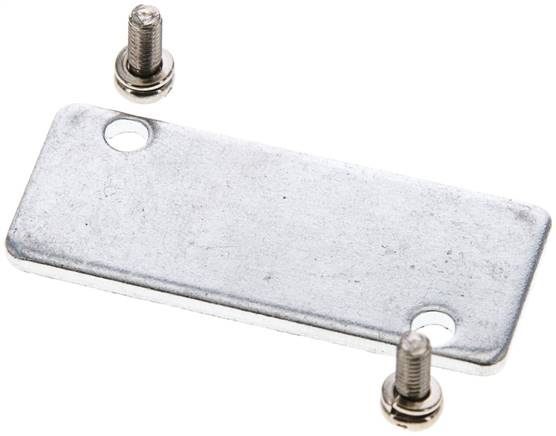

Blindplatte für Reihenleiste V 51
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV10BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht13 g / Stk.
Sofort verfügbar
-10% Code ZB10
Blindplatte für Reihenleiste V 33
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht24 g / Stk.
Sofort verfügbar
-10% Code ZB10

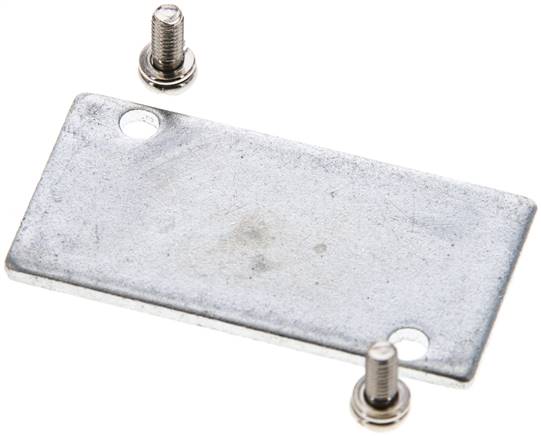

Blindplatte für Reihenleiste V 32
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht16 g / Stk.
Sofort verfügbar
-10% Code ZB10

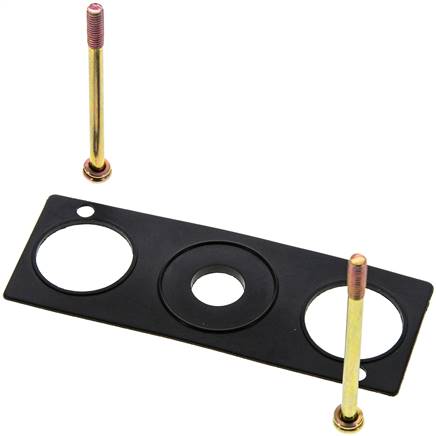

Ersatzdichtung und Schrauben für V 54-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV40BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht14 g / Stk.
Sofort verfügbar
-10% Code ZB10
Dichtungssatz für MF4500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/4"Weitere Eigenschaften:BeschreibungErsatzdichtungen und Ersatzschrauben für VentilmontageGewicht11 g / Stk.
Sofort verfügbar
-10% Code ZB10
Ersatzdichtung und Schrauben für V 33-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV30BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht11 g / Stk.
Sofort verfügbar
-10% Code ZB10
Ersatzdichtung und Schrauben für V 32-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht5.7 g / Stk.
Sofort verfügbar
-10% Code ZB10
Ersatzdichtung und Schrauben für V 52-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege & 5/3-Wege VentileAusführungfür Baureihe RV20BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht5.7 g / Stk.
Sofort verfügbar
-10% Code ZB10
Ersatzdichtung und Schrauben für V 31-Reihenanschlussplatte
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV10BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht5.1 g / Stk.
Steuerventile - Ventilinseln
Diese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min. können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden. Da jede Ventilinsel eine kundenindividuelle Zusammenstellung
der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten,
sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.
Tabelle:
| Medium | gefilterte und ungeölte oder geölte Druckluft. Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten. |
| Arbeitsdruckbereich | Vakuum bis 10 bar (mit externer Steuerluft) 3 bis 7 bar (Standard mit interner Steuerluft) |
| Steuerdruckbereich | 3 bis 7 bar |
| Temperaturbereich | -10 °C bis +60 °C |
| Schutzart | IP 65 |
| Anzahl der Ansteuerungen | bis 16 Betätigungen (z. B. 16 federrückgestellte Ventile) |
| Leistungsaufnahme elektrisch | 0,6 W je Betätigung |
| Durchflusswerte | 200 Nl/min (Ø 4) 500 Nl/min (Ø 6) 800 Nl/min (Ø 8) |
