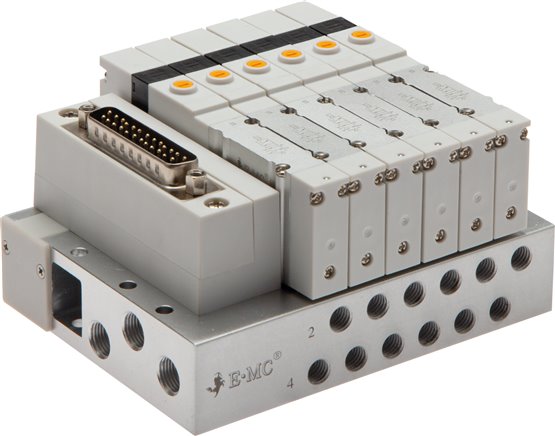

Ventilterminal 6x5/2-Wege, Multipol, M 7 an Grundplatte (seitlich)

Versandkostenfrei

Sofort verfügbar

Preis Pro Stück

424,18 €* inkl. MwSt.

Anzahl	Stückpreis
1 ab	424,18 €* 466,63 €* (Sie sparen 9.1% )
3 ab	402,97 €* 466,63 €* (Sie sparen 13.64% )
10 ab	381,76 €* 466,63 €* (Sie sparen 18.19% )

Versandkostenfrei

Stk

Lieferzeit:

Sofort verfügbar, 1-3 Tage

Datenblatt drucken

Hersteller: DF Zubehör

EAN: 4050571916527

Produktnummer: DA143692

Gewicht: 1.1 kg

Produktinformationen "Ventilterminal 6x5/2-Wege, Multipol, M 7 an Grundplatte (seitlich)"

Werkstoffe:

Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Kunststoff

Temperaturbereich:

-20°C bis +70°C

Betriebsdruck:

1,5 - 8 bar (5/3-Wege: 2 - 8 bar)

Medien:

geölte und ungeölte, gefilterte Druckluft

Schaltzeit:

<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)

Steuerspannung:

24 V= ? 10 %

Leistungsaufnahme:

0,8 W / Ventilmagnet

Schutzart:

IP 40

Lebensdauer:

min. 40 Mio. Schaltspiele

Ausführung:

mit LED-Schaltzustandsanzeige

Hinweis:

Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.

Vorteile:

•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werden

Durchfluss je Ventilstation:

M 5: ca. 230 l/min, M 7: ca. 330 l/min

Lieferumfang:

Ventilterminal inklusive aufgebauten Ventilen

Optional:

Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IO

Hinweis:

Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.

Weitere Eigenschaften:

Ansteuerung	Multipol
Anzahl Stationen	6
Abgänge	M 7 an Grundplatte (seitlich)

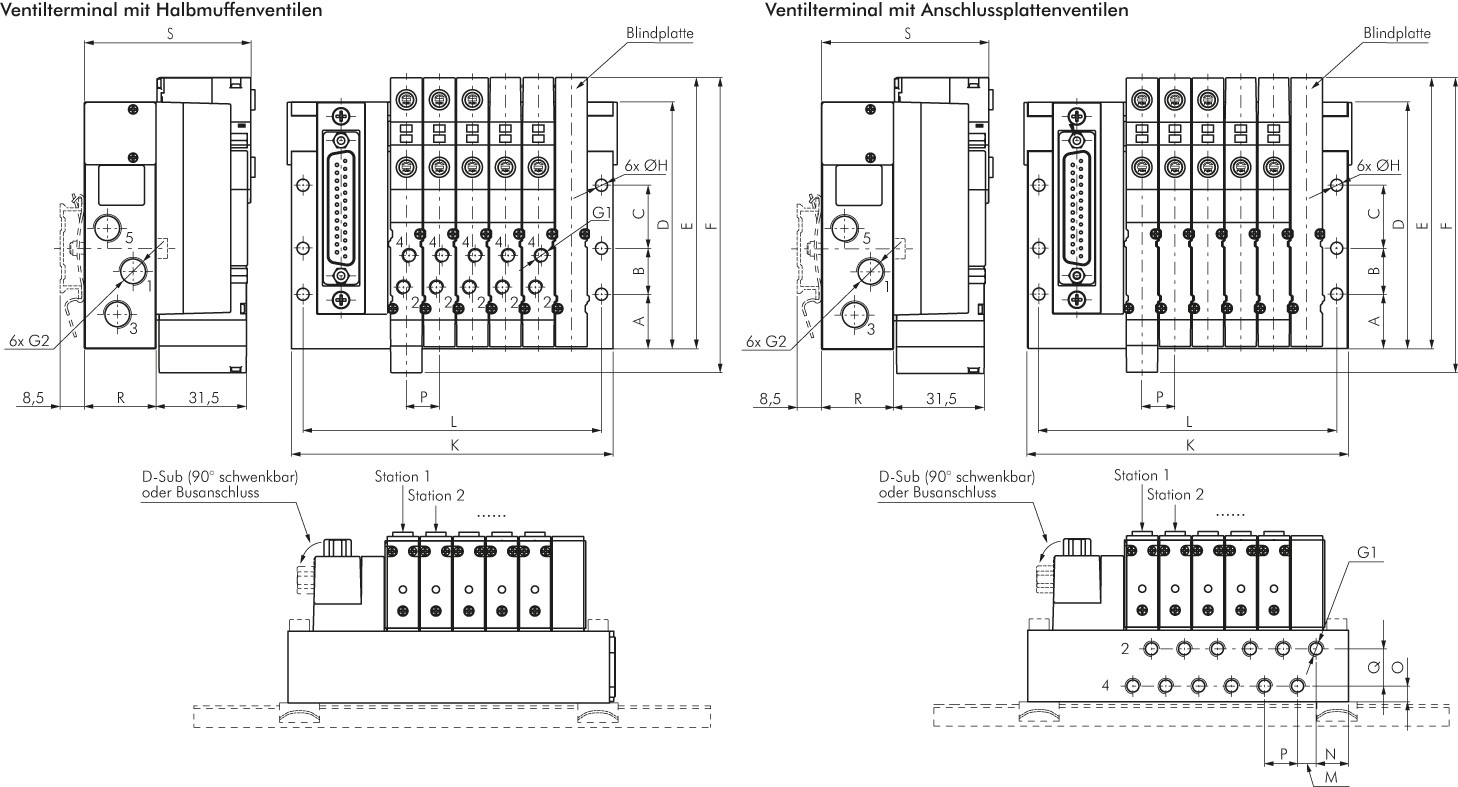

Ausführung	Ventilterminal, bestückt mit 5/2-Wege Anschlussplattenventil
A (mm)	19
B (mm)	16
C (mm)	22
D (mm)	86
E (mm)	94,5
F (mm)	102,8
G1	M 7
G2	G 1/8"
H (mm)	4,2
K (mm)	112,0
L (mm)	104,0
M (mm)	6,5
N (mm)	11,3
O (mm)	6,0
P (mm)	11,5
Q (mm)	12,5
R (mm)	25
S (mm)	59,5
Gewicht	1,1 kg / Stk.
