Hochdruck-Druckregler G 1-1/2" 0,5 - 25 bar, Durchfluss 12160 l/min
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1-1/2"Druckregelbereich (bar)0,5 - 25Durchfluss*** (L/min)12160Manometeranzeige (bar)0 - 40H (mm)240H1 (mm)50D (mm)116L (mm)114BefestigungswinkelBW 5040Gewicht6 kg / Stk.

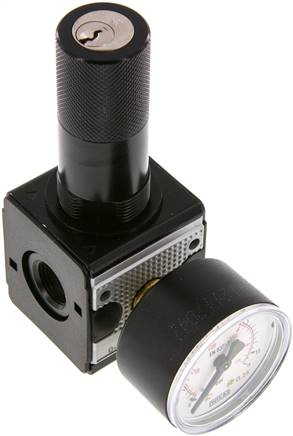

MULTIFIX Druckregler, abschließbar,G 3/8" 0,5 - 10bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 3/8"Druckregelbereich (bar)0,5 - 10Manometeranzeige (bar)0 - 16BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht500 g / Stk.

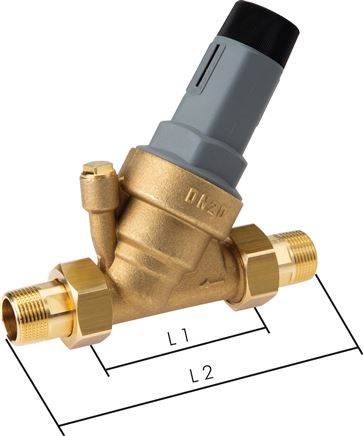

Druckminderer für Trinkwasser R 1-1/2", 1,5 - 6 bar, DVGW, vordruckunabhängig
Ausführung:Vordruckunabhängiger Druckminderer mit eingebautem Schmutzfänger (DVGW bauteilgeprüft) für den Einsatz in Hauswasseranlagen und Industrie. Einstellskala für Solldruck im Handgriff integriert.Werkstoffe:Körper: Messing, Federhaube: Kunststoff mit Einstellskala für Solldruck**Temperaturbereich:+5°C bis +30°CEingangsdruck:0 bis 16 barMedien:Trinkwasser und Betriebswasser sowie chemikalienfreies Wasser für verschiedenste industrielle Anwendungen (kein Kreislaufwasser)*bei V = 3 m/sec, **2"-Regler wird mit Manometer (G 1/4") geliefert, die Einstellskala entfällt dadurch, ***nicht DVGW bauteilgeprüftWeitere Eigenschaften:GewindeR 1-1/2"max. Durchfluss* (L/min)226Druckregelbereich (bar)1,5 - 6DN (mm)40L1 (mm)130L2 (mm)270Gewicht2,7 kg / Stk.

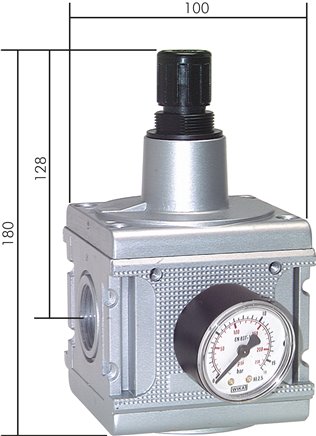

MULTIFIX Druckregler,G 1" 0,2 - 6bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:17500 l/min ***Eigenluftverbrauch:max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckreglerGewindeG 1"Druckregelbereich (bar)0,2 - 6Manometeranzeige (bar)0 - 10BefestigungswinkelW 5KoppelpaketKP 5Gewicht1,7 kg / Stk.

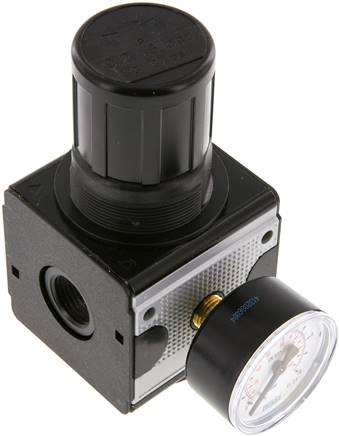

MULTIFIX Druckregler,G 1/2" 0,2 - 6bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:8700 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckreglerGewindeG 1/2"Druckregelbereich (bar)0,2 - 6Manometeranzeige (bar)0 - 10BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Gewicht900 g / Stk.

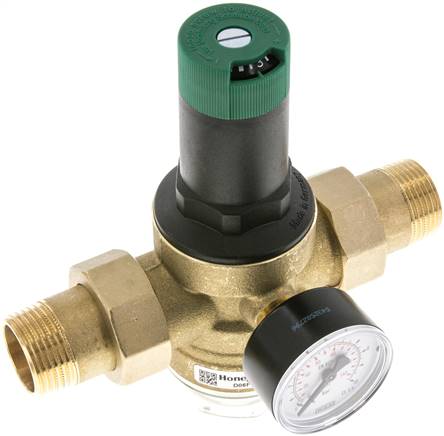

Druckminderer für Trinkwasser R 1", 1,5 - 6 bar, DVGW PE 16bar
Ausführung:Druckminderer mit eingebautem Schmutzfänger (DVGW zertifiziert, Werkstoffe UBA-konform, EN 1567 konform, ACS-zertifiziert) für den Einsatz in Hauswasseranlagen und Industrie. Einstellskala in Handgriff integriert.Werkstoffe:Körper: Messing, Membrane und Dichtung: EPDM, Siebeinsatz: 1.4301, Siebtasse: glasklarer KunststoffTemperaturbereich:+5°C bis +30°CEingangsdruck:0 bis 16 barManometeranschluss:G 1/4"Medien:Trinkwasser, ölfreie Druckluft und Stickstoff*für Wasser bei delta p = 1 barWeitere Eigenschaften:GewindeR 1"max. Durchfluss* (L/min)97Druckregelbereich (bar)1,5 - 6L1 (mm)100L2 (mm)180H (mm)175H1 (mm)111Gewicht1,3 kg / Stk.

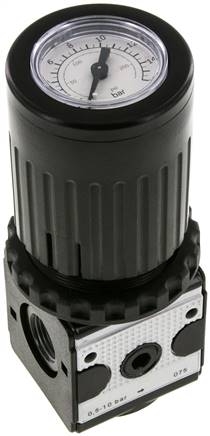

MULTIFIX Manometerregler, G 3/8", 0,5 - 10bar, Multifix 1
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•Im Handrad integriertes Manometer, geeignet für den Einbau in Schalttafeln.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:BaureiheMultifix 1GewindeG 3/8"Druckregelbereich (bar)0,5 - 10Durchfluss** (L/min)2100Manometeranzeige (bar)0 - 16KoppelpaketKP 1D (mm)54H (mm)133H1 (mm)107L (mm)48SchalttafelgewindeM 48x1,5Gewicht500 g / Stk.

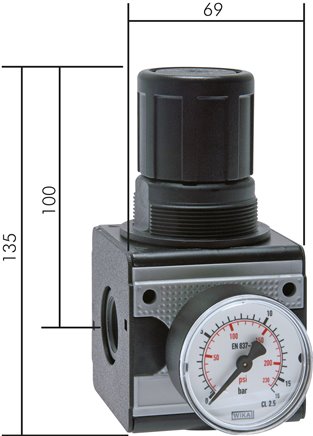

MULTIFIX Druckregler, abschließbar,G 3/4" 0,5 - 16bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:8700 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 3/4"Druckregelbereich (bar)0,5 - 16Manometeranzeige (bar)0 - 25BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Gewicht1,1 kg / Stk.
Hochdruck-Druckregler G 1-1/2" 0,5 - 3 bar, Durchfluss 12160 l/min
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1-1/2"Druckregelbereich (bar)0,5 - 3Durchfluss*** (L/min)12160Manometeranzeige (bar)0 - 6H (mm)240H1 (mm)50D (mm)116L (mm)114BefestigungswinkelBW 5040Gewicht5 kg / Stk.
Hochdruck-Druckregler G 1-1/2" 0,5 - 10 bar, Durchfluss 25000 l/min
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1-1/2"Druckregelbereich (bar)0,5 - 10Durchfluss*** (L/min)25000Manometeranzeige (bar)0 - 16H (mm)248H1 (mm)78D (mm)130L (mm)180Manometeranzeige (Eingangsdruck) (bar)0 - 60BefestigungswinkelBW 8040Gewicht6 kg / Stk.
Druckregler, 1.4408, G 1", 0,5 - 15bar (Standard)
Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM/PTFE, Membrane: FKM, Gehäuse: 1.4408, Innenteile: 1.4404, Druckfeder: 1.4568, Handrad: PBTTemperaturbereich:-10°C bis +120°CEingangsdruck:max. 60 barMedien:geölte und ungeölte Druckluft, ungiftige/ungefährliche gasförmige Medien (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser)Manometeranschluss:G 1/4"Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten -NB*bei 7 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **KolbendruckreglerWeitere Eigenschaften:AusführungStandardGewindeG 1"Druckregelbereich (bar)0,5 - 15Durchfluss* (L/min)6540L (mm)102H1 (mm)61H2 (mm)215BefestigungswinkelWH RP 10 ESempfohlenes ManometerMW 2563 ESGewicht4,3 kg / Stk.

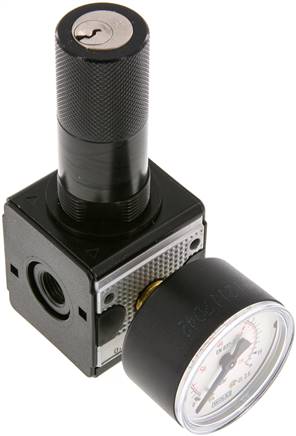

MULTIFIX Druckregler, abschließbar,G 1/4" 0,5 - 10bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 1/4"Druckregelbereich (bar)0,5 - 10Manometeranzeige (bar)0 - 16BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht500 g / Stk.

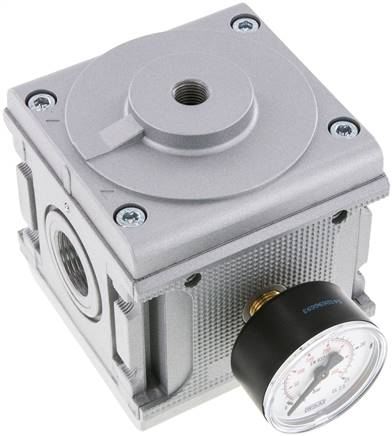

MULTIFIX Druckregler (Volumenbooster), G 3/4", Multifix 5
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenAnwendung:Ferngesteuerte Druckregler werden eingesetzt, wenn Druckregler an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden müssen. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt.Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Deckel oben: Messing, Membrane und Dichtungen: NBRLieferumfang:Druckregler einschließlich 50 mm ManometerEigenluftverbrauch:Multifix 1 & 2: keiner, Multifix 4: max. 1,5 l/min, Multifix 5: max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsreglers mit Feedbackanschluss als Pilot ist eine sehr genaue Druckeinstellung möglich)*gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:BaureiheMultifix 5GewindeG 3/4"Druckregelbereich (bar)0,5 - 16Durchfluss* (L/min)17500Manometeranzeige (bar)0 - 25BefestigungswinkelW 5KoppelpaketKP 5Eingangsdruck (bar)max. 16H (mm)113H1 (mm)61L (mm)100SteueranschlussG 1/4"Gewicht1,7 kg / Stk.
Hochdruck-Druckregler G 1-1/2" 0,5 - 16 bar, Durchfluss 25000 l/min
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1-1/2"Druckregelbereich (bar)0,5 - 16Durchfluss*** (L/min)25000Manometeranzeige (bar)0 - 25H (mm)248H1 (mm)78D (mm)130L (mm)180Manometeranzeige (Eingangsdruck) (bar)0 - 60BefestigungswinkelBW 8040Gewicht6 kg / Stk.
Druckregler, 1.4404, G 1/2", 0,2 - 3bar (Standard)
Durchfluss:Kv-Wert 1,8m?/h, 2200 l/min* (Messing: Kv-Wert 1 m?/h, 1500 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)Temperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 50 x 1,5Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:AusführungStandardWerkstoff1.4404GewindeG 1/2"Druckregelbereich (bar)0,2 - 3Eingangsdruck (bar)max. 30BefestigungswinkelWH 12 ESErsatzmembrane rücksteuerbar, NBR/PTFE***MEMB R12 ESErsatzmembrane nicht rücksteuerbar, NBR/PTFE***MEMB R12ES-NBempfohlenes ManometerMW 463 ESGewicht2 kg / Stk.
Hochdruck-Druckregler G 1-1/2" 0,5 - 6 bar, Durchfluss 25000 l/min
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1-1/2"Druckregelbereich (bar)0,5 - 6Durchfluss*** (L/min)25000Manometeranzeige (bar)0 - 10H (mm)248H1 (mm)78D (mm)130L (mm)180Manometeranzeige (Eingangsdruck) (bar)0 - 60BefestigungswinkelBW 8040Gewicht6 kg / Stk.

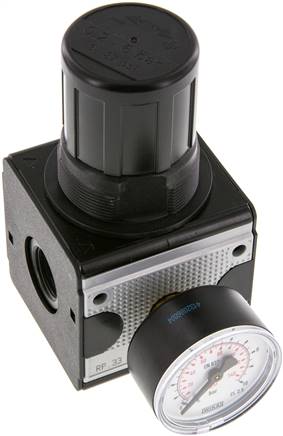

MULTIFIX Präzisionsdruckregler,G 1/2" 0,2 - 6bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:8700 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungPräzisionsdruckregler***GewindeG 1/2"Druckregelbereich (bar)0,2 - 6Manometeranzeige (bar)0 - 10BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Gewicht900 g / Stk.

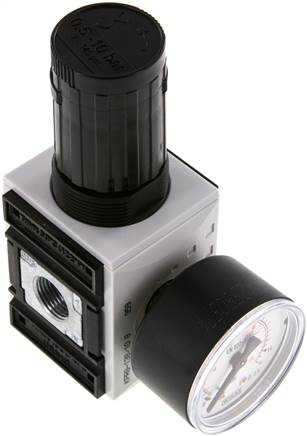

FUTURA Präzisionsdruckregler, G 3/8", 0,5 - 10bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 36x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ? 25 mbarWeitere Eigenschaften:AusführungPräzisionsdruckregler**GewindeG 3/8"Druckregelbereich (bar)0,5 - 10Manometeranzeige (bar)0 - 16BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)max. 16Gewicht360 g / Stk.

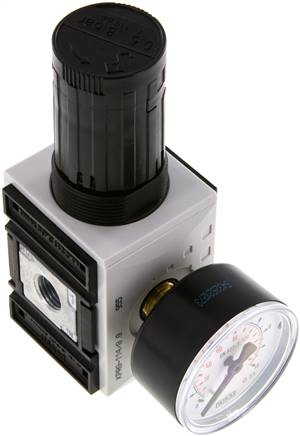

FUTURA Präzisionsdruckregler, G 1/4", 0,5 - 8bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 36x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ? 25 mbarWeitere Eigenschaften:AusführungPräzisionsdruckregler**GewindeG 1/4"Druckregelbereich (bar)0,5 - 8Manometeranzeige (bar)0 - 10BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)max. 16Gewicht380 g / Stk.

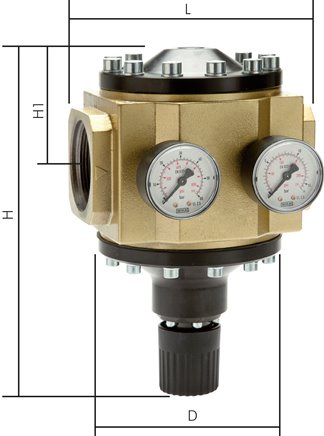

Hochdruck-Druckregler, abschließbar G 2" 0,5 - 25 bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-Druckregler, abschließbarGewindeG 2"Druckregelbereich (bar)0,5 - 25Durchfluss*** (L/min)25000Manometeranzeige (bar)0 - 40H (mm)248H1 (mm)78D (mm)130L (mm)160Manometeranzeige (Eingangsdruck) (bar)0 - 60BefestigungswinkelBW 8040Gewicht6 kg / Stk.
MULTIFIX Druckregler, Reihenmont. G 1/4", 0,2 - 6bar, Multifix 0
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)Lieferumfang:Druckregler einschließlich Manometer (Baureihe 0 & 1: 40 mm (G 1/8"), Baureihe 2: 50 mm (G 1/4"))ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11Vorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang ist gegenüber dem Manometer angeordnet (Baureihe 0 & 1: G 1/4", Baureihe 2: G 1/2")*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:BaureiheMultifix 0Gewinde EingangG 1/4"Gewinde AusgangG 1/4"Druckregelbereich (bar)0,2 - 6Manometeranzeige (bar)0 - 10Durchfluss*** (L/min)1700BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0H (mm)84H1 (mm)62L (mm)40SchalttafelgewindeM 30x1,5Gewicht300 g / Stk.
MULTIFIX Druckregler, abschließbar,G 3/4" 0,1 - 3bar, BG 5
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:17500 l/min ***Eigenluftverbrauch:max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 3/4"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4BefestigungswinkelW 5KoppelpaketKP 5Gewicht1,9 kg / Stk.
Druckregler G 3/4", 0,5 - 10 bar, Baureihe Standard 5
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5 und 7: Aluminium), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16Vorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteWeitere Eigenschaften:BaureiheStandard 5GewindeG 3/4"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)9500Eingangsdruck (bar)max. 25Manometeranzeige (bar)0 - 16H (mm)238H1 (mm)48L (mm)117BefestigungswinkelBW 50Gewicht2,5 kg / Stk.

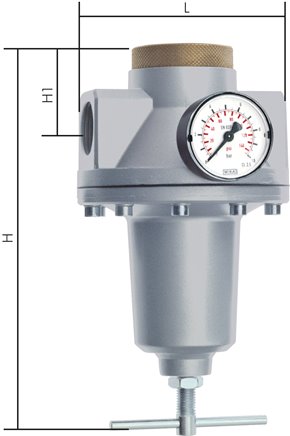

Druckregler G 1-1/4", 0,1 - 3 bar, Baureihe Standard 7
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5 und 7: Aluminium), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16Vorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteWeitere Eigenschaften:BaureiheStandard 7GewindeG 1-1/4"Druckregelbereich (bar)0,1 - 3Durchfluss (L/min)15100Eingangsdruck (bar)max. 25Manometeranzeige (bar)0 - 4H (mm)258H1 (mm)58L (mm)119BefestigungswinkelBW 50Gewicht2,6 kg / Stk.
Druckluft Druckregler
Druckregler, auch Druckminderer genannt, regeln den Druck innerhalb Ihres Druckluftsystems. Dessen genaue Aufgabe ist es, die unterschiedlichen Druckeinflüsse auf der Eingangsseite so zu regulieren bzw. zu mindern, dass der Ausgangsdruck einen gewissen vorgegebenen Wert nicht überschreitet.
Die Funktion eines Druckreglers bzw. Druckminderers
Das Prinzip eines Druckluft Druckreglers ist folgendes: Der Druck der Ausgangsseite wirkt auf eine Seite einer Membran, welche mechanisch mit einem Ventil gekoppelt ist. Auf der anderen Seite wirken die Einstellfeder und der Luftdruck.
Die mechanische Kopplung des Ventils mit der Membran bewirkt, dass das Ventil immer mehr geschlossen wird, je höher der Druck auf der Ausgangsseite ist. Wird innerhalb des Druckreglers ein gewisser vorgegebener Soll-Ausgangsdruck erreicht, so wird der Durchfluss komplett verriegelt.
