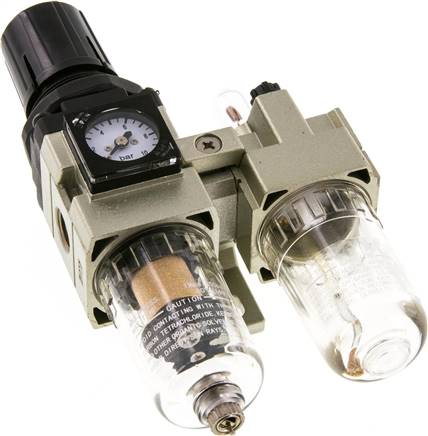

Eco-Line Wartungseinheit, G 1/ 4", manuelle Entwässerung
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: Aluminium, Federhaube: Polyamid, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:max. +60°CEingangsdruck:1,5 - 10 bar (Druckregelbereich: 0,5 - 8,5 bar)Porenweite im Filter:5 ?mMedien:DruckluftVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten einer Baureihe durch Koppelpakete, •Handrad kann durch Herunterdrücken arretiert werden, •Befestigungswinkel im Lieferumfang enthalten, •platzsparendes Kompaktmanometer bereits montiert, •Befüllung mit Öl unter Druck ist möglich*wird ohne Schutzkorb geliefert, **sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das AblassventilWeitere Eigenschaften:GewindeG 1/4"Kondensatablassmanuelle EntwässerungDurchfluss (L/min)15 - 1000Max. Kondensatmenge (cm3)15Ölvorrat (cm3)25Ansprechgrenze (5,1 bar) (L/min)15L (mm)90H1 (mm)168H2 (mm)82BaureiheEco-Line 2Manometeranzeige (bar)0 - 10Gewicht500 g / Stk.

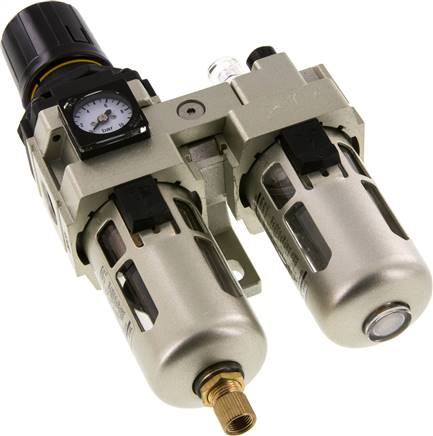

Eco-Line Wartungseinheit, G 3/8", halbautomatischer Ablass
Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: Aluminium, Federhaube: Polyamid, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:max. +60°CEingangsdruck:1,5 - 10 bar (Druckregelbereich: 0,5 - 8,5 bar)Porenweite im Filter:5 ?mMedien:DruckluftVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten einer Baureihe durch Koppelpakete, •Handrad kann durch Herunterdrücken arretiert werden, •Befestigungswinkel im Lieferumfang enthalten, •platzsparendes Kompaktmanometer bereits montiert, •Befüllung mit Öl unter Druck ist möglich*wird ohne Schutzkorb geliefert, **sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das AblassventilWeitere Eigenschaften:GewindeG 3/8"Kondensatablasshalbautomatischer Ablass**Durchfluss (L/min)40 - 2000Max. Kondensatmenge (cm3)20Ölvorrat (cm3)50Ansprechgrenze (5,1 bar) (L/min)40L (mm)118H1 (mm)211H2 (mm)93BaureiheEco-Line 3Manometeranzeige (bar)0 - 10Gewicht950 g / Stk.
Druckregler Serie G
Tabelle:
| Eingangsdruck | max. 10 bar |
| Regelbereich | 0,5 - 9 bar |
| Mediums- und Umgebungstemperatur | max. 70 °C |
| Gehäuse | Aluminium-Druckguss |
| Federhaube | POM |
| Dichtmaterial | NBR |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall ?p = 1 bar |
