Druckregler, 1.4408, G 1-1/2", 0,5 - 15bar (Standard)
Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM/PTFE, Membrane: FKM, Gehäuse: 1.4408, Innenteile: 1.4404, Druckfeder: 1.4568, Handrad: PBTTemperaturbereich:-10°C bis +120°CEingangsdruck:max. 60 barMedien:geölte und ungeölte Druckluft, ungiftige/ungefährliche gasförmige Medien (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser)Manometeranschluss:G 1/4"Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten -NB*bei 7 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **KolbendruckreglerWeitere Eigenschaften:AusführungStandardGewindeG 1-1/2"Druckregelbereich (bar)0,5 - 15Durchfluss* (L/min)15000L (mm)136H1 (mm)63H2 (mm)260BefestigungswinkelWH RP 112 ESempfohlenes ManometerMW 2563 ESGewicht8 kg / Stk.
Hochdruck-Druckregler G 1/2" 0,5 - 16 bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1/2"Druckregelbereich (bar)0,5 - 16Durchfluss*** (L/min)1250Manometeranzeige (bar)0 - 25H (mm)145H1 (mm)30D (mm)67L (mm)72BefestigungswinkelBW 3040SchalttafelmutterSM 3040Gewicht1,1 kg / Stk.

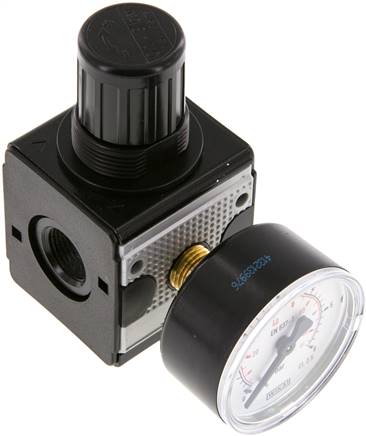

MULTIFIX Druckregler,G 3/8" 0,1 - 3bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckreglerGewindeG 3/8"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht390 g / Stk.
MULTIFIX Druckregler, G 1/4", 0,5 - 10bar, Baureihe 0, 1450 l/min, abschließbar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 bar (bei Verwendung von Koppelpaket max. 12 bar)Schalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:1450 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 1/4"Druckregelbereich (bar)0,5 - 10Manometeranzeige (bar)0 - 16BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0Gewicht430 g / Stk.

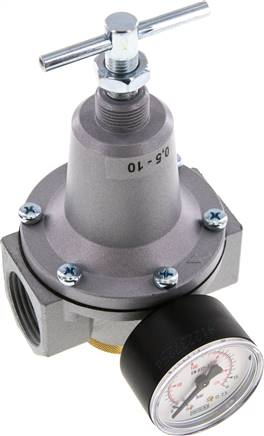

Druckregler G 1", 0,2 - 6 bar, Baureihe Standard 3
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5 und 7: Aluminium), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16Vorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteWeitere Eigenschaften:BaureiheStandard 3GewindeG 1"Druckregelbereich (bar)0,2 - 6Durchfluss (L/min)5000Eingangsdruck (bar)max. 25Manometeranzeige (bar)0 - 10H (mm)163H1 (mm)33L (mm)90BefestigungswinkelBW 30Gewicht1,2 kg / Stk.

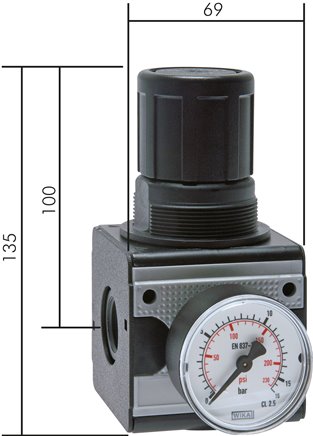

MULTIFIX Druckregler, abschließbar,G 3/4" 0,2 - 6bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:8700 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 3/4"Druckregelbereich (bar)0,2 - 6Manometeranzeige (bar)0 - 10BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Gewicht1,1 kg / Stk.

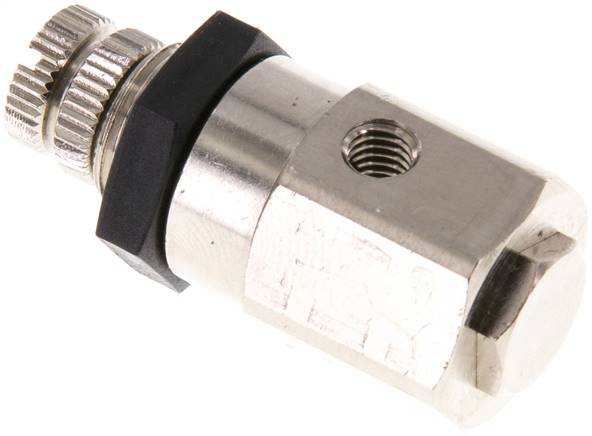

Micro-Druckregler M 5, 1 - 8 bar
Ausführung:Kolbendruckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR, Feder: Edelstahl, Schalttafelmutter: KunststoffTemperaturbereich:-20°C bis +60°CManometeranschluss:keinerSchalttafelgewinde:M 12x1Medien:Druckluft, neutrale GaseDurchfluss:75 l/min*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbarWeitere Eigenschaften:GewindeM 5Druckregelbereich (bar)1 - 8Eingangsdruck (bar)max. 10Gewicht44 g / Stk.
MULTIFIX Druckregler, abschließbar,G 3/4" 0,1 - 3bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 50x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:8700 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 3/4"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Gewicht1 kg / Stk.

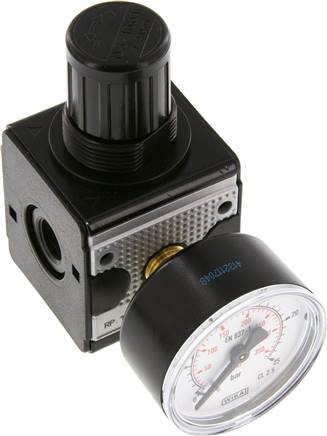

MULTIFIX Präzisionsdruckregler,G 1/4" 0,5 - 16bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungPräzisionsdruckregler***GewindeG 1/4"Druckregelbereich (bar)0,5 - 16Manometeranzeige (bar)0 - 25BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht400 g / Stk.
Hochdruck-Druckregler G 1/4" 0,5 - 3 bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1/4"Druckregelbereich (bar)0,5 - 3Durchfluss*** (L/min)430Manometeranzeige (bar)0 - 6H (mm)104H1 (mm)23D (mm)36L (mm)45BefestigungswinkelBW 1040SchalttafelmutterSM 1040Gewicht340 g / Stk.

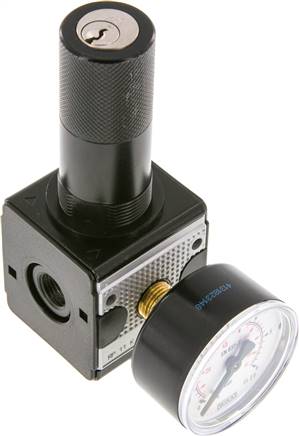

MULTIFIX Präzisionsdruckregler, abschließbar,G 1/4" 0,1 - 3bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungPräzisionsdruckregler***, abschließbarGewindeG 1/4"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht500 g / Stk.

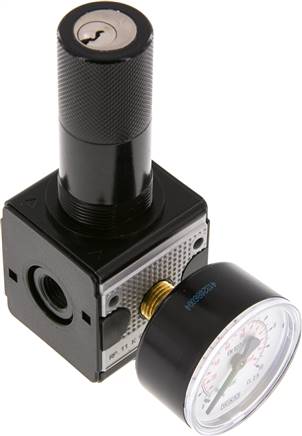

MULTIFIX Präzisionsdruckregler, abschließbar,G 1/4" 0,2 - 6bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungPräzisionsdruckregler***, abschließbarGewindeG 1/4"Druckregelbereich (bar)0,2 - 6Manometeranzeige (bar)0 - 10BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht500 g / Stk.
MULTIFIX Druckregler, Reihenmont. G 1/4", 0,1 - 3bar, Multifix 0
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)Lieferumfang:Druckregler einschließlich Manometer (Baureihe 0 & 1: 40 mm (G 1/8"), Baureihe 2: 50 mm (G 1/4"))ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11Vorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang ist gegenüber dem Manometer angeordnet (Baureihe 0 & 1: G 1/4", Baureihe 2: G 1/2")*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:BaureiheMultifix 0Gewinde EingangG 1/4"Gewinde AusgangG 1/4"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4Durchfluss*** (L/min)1700BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0H (mm)84H1 (mm)62L (mm)40SchalttafelgewindeM 30x1,5Gewicht300 g / Stk.
MULTIFIX Druckregler, G 1/8", 0,1 - 3bar, Baureihe 0, 600 l/min
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 bar (bei Verwendung von Koppelpaket max. 12 bar)Schalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:600 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckreglerGewindeG 1/8"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0Gewicht320 g / Stk.

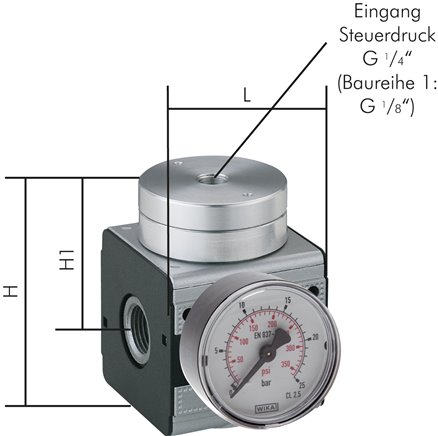

MULTIFIX Druckregler (Volumenbooster), G 1", Multifix 4
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenAnwendung:Ferngesteuerte Druckregler werden eingesetzt, wenn Druckregler an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden müssen. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt.Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Deckel oben: Messing, Membrane und Dichtungen: NBRLieferumfang:Druckregler einschließlich 50 mm ManometerEigenluftverbrauch:Multifix 1 & 2: keiner, Multifix 4: max. 1,5 l/min, Multifix 5: max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsreglers mit Feedbackanschluss als Pilot ist eine sehr genaue Druckeinstellung möglich)*gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:BaureiheMultifix 4GewindeG 1"Druckregelbereich (bar)0,5 - 16Durchfluss* (L/min)12000Manometeranzeige (bar)0 - 25BefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)max. 16H (mm)141H1 (mm)88L (mm)85SteueranschlussG 1/4"Gewicht1,1 kg / Stk.
MULTIFIX Sicherheits-Druckregler, G 1" (mit vorgeschaltetem, abschließbaren Kugelhahn, mit Schutzkorb
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:17500 l/min ***Eigenluftverbrauch:max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungSicherheits-Druckregler (mit vorgeschaltetem, abschließbarenGewindeG 1"Druckregelbereich (bar)0,5 - 10Manometeranzeige (bar)0 - 16BefestigungswinkelW 5KoppelpaketKP 5Gewicht5 kg / Stk.

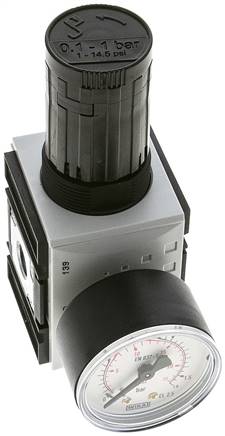

FUTURA Präzisionsdruckregler, G 1/4", 0,1 - 1bar, mit durchgehender Druckversorgung
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 36x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min, (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 1/4") ist gegenüber dem Manometer angeordnet.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ? 25 mbarWeitere Eigenschaften:AusführungPräzisionsdruckregler**Gewinde EingangG 1/4"Gewinde AusgangG 1/4"Druckregelbereich (bar)0,1 - 1Manometeranzeige (bar)0 - 1,6BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)max. 16Gewicht370 g / Stk.

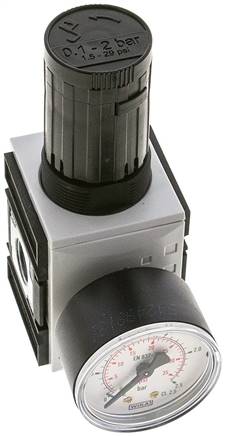

FUTURA Druckregler, G 3/8", 0,1 - 2bar, mit durchgehender Druckversorgung
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 36x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min, (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 1/4") ist gegenüber dem Manometer angeordnet.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ? 25 mbarWeitere Eigenschaften:AusführungDruckreglerGewinde EingangG 3/8"Gewinde AusgangG 1/4"Druckregelbereich (bar)0,1 - 2Manometeranzeige (bar)0 - 2,5BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)max. 16Gewicht350 g / Stk.

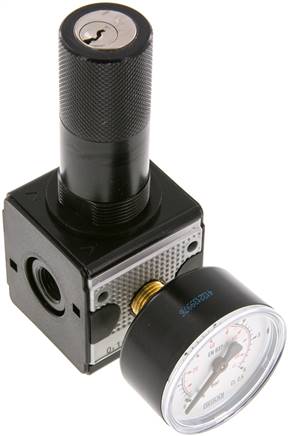

MULTIFIX Druckregler, abschließbar,G 1/4" 0,1 - 3bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 1/4"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht500 g / Stk.

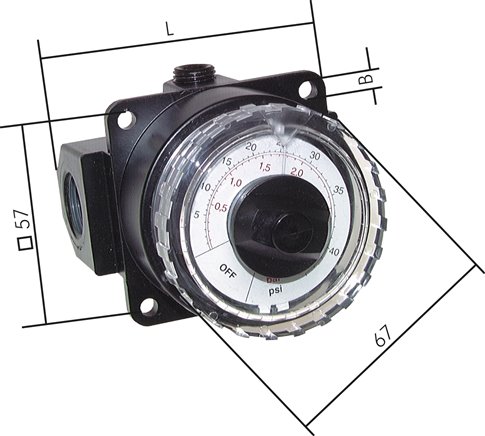

Manometerregler, G 1/4", 0 - 3 bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Temperaturbereich:0°C bis +65°CEingangsdruck:max. 21 barEigenluftverbrauch:max. 1,4 l/minMedien:Druckluft, neutrale GaseVorteile:•Druckeinstellung erfolgt über einen leicht drehbaren, großen Einstellknopf, •Druckeinstellung ist von Skala unter durchsichtigem Einstellknopf abzulesen, •Abdeckung des gesamten Einstellbereichs durch eine Verdrehung von 270°, •Übernimmt die Funktion eines 3/2-Wege-Absperrventils, eines Druckreglers und die eines Manometers in einem Gerät, •Ideal für den Schalttafeleinbau.Weitere Eigenschaften:GewindeG 1/4"Druckregelbereich (bar)0 - 3Durchfluss (L/min)3000L (mm)81B (mm)5,5Gewicht1,1 kg / Stk.
Hochdruck-Druckregler G 1/2" 0,5 - 6 bar
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1/2"Druckregelbereich (bar)0,5 - 6Durchfluss*** (L/min)1250Manometeranzeige (bar)0 - 10H (mm)145H1 (mm)30D (mm)67L (mm)72BefestigungswinkelBW 3040SchalttafelmutterSM 3040Gewicht1,1 kg / Stk.
FUTURA Druckregler, G 1/4", 0,5 - 8bar, Baureihe 0, mit durchgehender Druckversorgung
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich ManometerDurchfluss:1000 l/min, Sekundärentlüftung: 25 l/minVorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 1/4") ist unten angeordnet.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Montage eines Standardmanometers nur mit Manometeradapter möglich, Anzeigebereich des Kompaktmanometers: 0 - 12 bar, bzw. 0 - 6 barWeitere Eigenschaften:AusführungDruckregler mit 40 mm StandardmanometerGewindeG 1/4"Druckregelbereich (bar)0,5 - 8Manometeranzeige (bar)1 - 10BefestigungswinkelW 0 FKoppelpaketKP 0 FKoppelpaket mit WandkonsoleKPW 0 FEingangsdruck (bar)max. 12Gewicht230 g / Stk.
MULTIFIX Druckregler (Volumenbooster), G 3/4", Multifix 4
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenAnwendung:Ferngesteuerte Druckregler werden eingesetzt, wenn Druckregler an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden müssen. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt.Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Deckel oben: Messing, Membrane und Dichtungen: NBRLieferumfang:Druckregler einschließlich 50 mm ManometerEigenluftverbrauch:Multifix 1 & 2: keiner, Multifix 4: max. 1,5 l/min, Multifix 5: max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsreglers mit Feedbackanschluss als Pilot ist eine sehr genaue Druckeinstellung möglich)*gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:BaureiheMultifix 4GewindeG 3/4"Druckregelbereich (bar)0,5 - 16Durchfluss* (L/min)12000Manometeranzeige (bar)0 - 25BefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)max. 16H (mm)141H1 (mm)88L (mm)85SteueranschlussG 1/4"Gewicht1,2 kg / Stk.

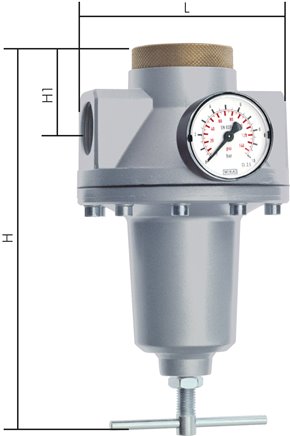

Druckregler G 1-1/2", 0,1 - 3 bar, Baureihe Standard 7
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5 und 7: Aluminium), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16Vorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteWeitere Eigenschaften:BaureiheStandard 7GewindeG 1-1/2"Druckregelbereich (bar)0,1 - 3Durchfluss (L/min)15100Eingangsdruck (bar)max. 25Manometeranzeige (bar)0 - 4H (mm)258H1 (mm)58L (mm)119BefestigungswinkelBW 50Gewicht2,4 kg / Stk.
Druckluft Druckregler
Druckregler, auch Druckminderer genannt, regeln den Druck innerhalb Ihres Druckluftsystems. Dessen genaue Aufgabe ist es, die unterschiedlichen Druckeinflüsse auf der Eingangsseite so zu regulieren bzw. zu mindern, dass der Ausgangsdruck einen gewissen vorgegebenen Wert nicht überschreitet.
Die Funktion eines Druckreglers bzw. Druckminderers
Das Prinzip eines Druckluft Druckreglers ist folgendes: Der Druck der Ausgangsseite wirkt auf eine Seite einer Membran, welche mechanisch mit einem Ventil gekoppelt ist. Auf der anderen Seite wirken die Einstellfeder und der Luftdruck.
Die mechanische Kopplung des Ventils mit der Membran bewirkt, dass das Ventil immer mehr geschlossen wird, je höher der Druck auf der Ausgangsseite ist. Wird innerhalb des Druckreglers ein gewisser vorgegebener Soll-Ausgangsdruck erreicht, so wird der Durchfluss komplett verriegelt.
