Sofort verfügbar

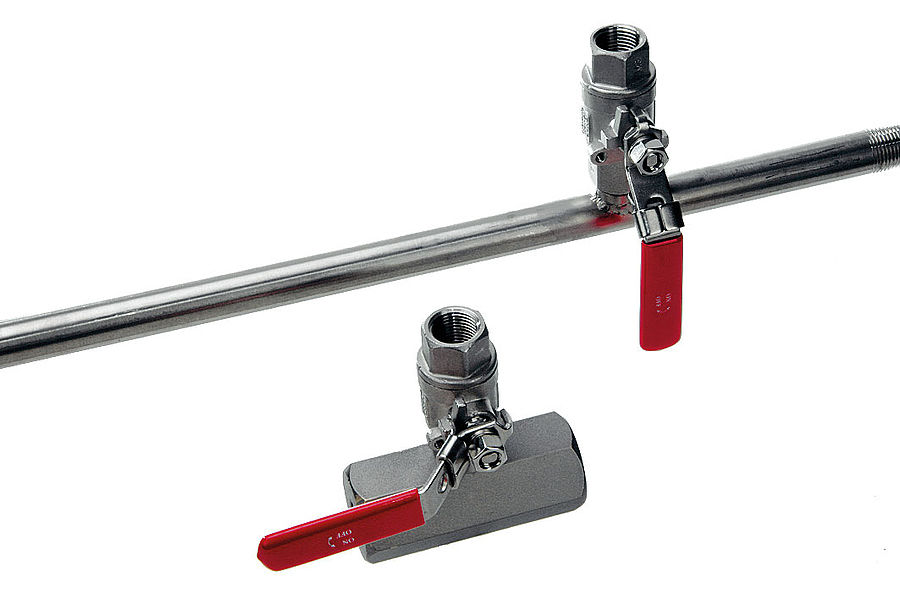

Messstrecken für präzise Durchflussmessungen R 1 1/4"
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 32 (R 1 1/4") mit Außengewinde
Sofort verfügbar
Kreuzband-Oberflächenfühler, Thermoelement Typ K mit Messumformer
Technische Daten:
Messumformer
4 bis 20 mA = 0 bis 180°C
Anschlussleitung
2m, PVC mit ODU-Stecker (8-pol), 2-Leiter
Sofort verfügbar
Anbohrschelle für Rohr-0 209 - 220 mm, Länge: 300 mm
schnell und preisgünstig eine Messstelle einrichten, inkl. Kugelhahn 1/2"
Sofort verfügbar
Sonderskalierung: 4-20 mA für Taupunktsensoren FA 510/515 für Adsorptionstrockner
Sonderskalierung: 4-20 mA=__ ... __ g/m³, ppm etc.
Sofort verfügbar
FA 510 Taupunktsensor für mobile Geräte -80?+20°Ctd, inkl. Messkammer mobil, 5m Anschlussleitung und
Taupunkt-Sensor FA 510 von -80° bis 20°Ctd inkl. Messkammer, 5 m Anschlussleitung und gelochter SchutzkappeDie neue Generation von Taupunktsensoren verfügt zusätzlich zum bisher üblichen 4...20mA Analogausgang, über eine digitale RS 485 Schnittstelle (Modbus-RTU). Über die digitale RS 485 Schnittstelle können alle vom Taupunktsensor gemessenen und berechneten Messwerte wie z.B. Taupunkt, Temperatur, Absolutfeuchte, ... über das Modbus-Protokoll abgerufen werden.
Sensorik und Auswerteelektronik wurden gegenüber den Vorgängermodellen nochmals verbessert, insbesondere die integrierte Temperaturkompensation. Dies bedeutet: Erhöhte Genauigkeit bei unterschiedlichen Umgebungstemperaturen und eine erhöhte Auflösung des Sensorsignals. Wie schon die Vorgängermodelle zeichnen sich die neuen Taupunktsensoren durch langzeitstabile und zuverlässige Messwerte aus. Das Sensorelement ist betauungsunempfindlich und ist durch die serienmäßige Edelstahl-Sinterkappe vor direktem Kontakt mit verschmutzten Partikeln geschützt.
Besondere Vorteile:
Messbereich -80° bis 20°Ctd
Extrem langzeitstabil
Analogausgang 4 .. 20 mA
Betauungsunempfindlich
Schnelle Angleichzeit
Empfehlung:
Einbau mit Standard-Messkammer für Druckluft bis 16 bar
Einfache Installation über Schnellkupplung
Technische Daten FA 510:
Messbereich:
-80° bis 20°Ctd
Genauigkeit:
+- 1°C bei 20 bis -20°Ctd +- 2°C bei -20 bis -50°Ctd +- 3°C bei -50 bis -80°Ctd
Druckbereich:
-1 bis 50bar
Stromversorgung:
24 VDC (16 .. 30 VDC)
Schutzart:
IP 65
EMV:
nach DIN EN 61326
Einsatztemperatur:
-20 ... 70 °C
Anschluss:
M12, 5-polig
PC-Anschluss:
Modbus-RTU Schnittstelle (RS 485)
Analogausgang:
4...20 mA = -80 bis 20°Ctd (3-Draht)
Bürde für Analogausgang:
< 500 Ohm
Einschraubgewinde:
G 1/2"
Abmessungen:
Durchm. 30 mm, Länge ca. 130 mm
Über Service Software:- Einheiten wählen- Skalierung
% RH, °Ctd, g/m³, mg/m³, ppm V/V4 .. 20 mA ändern
Sonderversion:
4 .. 20 mA, 2 Drahtrechnik
Weitere Optionen finden Sie unter Zubehör.
Sofort verfügbar
Anbohrschelle für Rohr-0 180 - 191 mm, Länge: 250 mm
schnell und preisgünstig eine Messstelle einrichten, inkl. Kugelhahn 1/2"
Sofort verfügbar
Sofort verfügbar
Mobiles Taupunktmessgerät DP 500 für Druckluft und Gase
Mobiles Taupunktmessgerät mit Datenlogger DP 500Das mobile Drucktaupunktmessgerät DP 500 ist die Weiterentwicklung des DP 300 und erfüllt die gleichen technisch anspruchsvollen Aufgaben wie der bewährte Vorgänger.Das handliche Gerät deckt einen breiten Messbereich bis -80 °Ctd ab und die interne Stromversorgung über den leistungsstarken Akku gewährleistet einen Betrieb bis 15 Stunden Betriebszeit. Als wichtigste Verbesserungen wurde die Darstellung der Daten vom einfachen Display zu einem wesentlich größeren Touchscreen optimiert und der interne Speicher des Datenloggers zu einem Wechselspeicher mittels SD-Karte erweitert. Dieser lässt sich nun mit einem Handgriff austauschen und bei Bedarf auf 2 GB erweitern – ausreichend für etwa 100 Mio. Datensätze.
Relative Feuchte, Temperatur und Taupunkt ermittelnDas DP 500 ist das ideale Allzweck-Gerät für den mobilen Einsatz zur Messung von relativer Feuchte, Temperatur und Taupunkt bzw. Drucktaupunkt. In der Standard-Ausführung ist das DP 500 Taupunkt-Messgerät für einen Maximaldruck von 50 bar ausgelegt, die erweiterte Version hält bis zu 350 bar Druck stand. Die besonderen Vorteile des DP 500 Taupunkt-Messgeräte-Sets liegen im großen Messbereich bis -80 °Ctd, dem großen Datenspeicher und der universellen Einsetzbarkeit für alle gängigen Trockner (Adsorptions-, Membran- und Kältetrockner).Für die Kalibrierung vor Ort halten wir drei Kontroll- und Abgleichsets für Referenzwerte an relativer Feuchtigkeit bereit. Zudem erhalten Sie auf Wunsch einen ISO-zertifizierten Präzisionsabgleich für -40 bzw. 3 °Ctd. Für besonders hohe Anforderungen ist der DP 500 in der Sonderversion druckfest bis 350 bar erhältlich.
Technische Daten:
Display
3,5" Touchscreen
Messbereich
-80 ... +50°Ctd-20 ... +70°C0 bis 100 %RF
Genauigkeit
+- 0,5°Ctd bei -10 ... 50°Ctdtypisch +- 2°Ctd restlicher Bereich
Feuchtemessgrößen
G/m^3, mg/m^3, ppm V/V, g/kg, °Ctdatm, %RF
Druckbereich
-1...50 bar Standard-1...350 bar Sonderversion
Schnittstelle
USB-Schnittstelle
Datenlogger
2 GB SD Memory Card (100 Mio. Werte)
Stromversorgung
Li-Ion Akkus intern, ca. 12 h Dauerbetrieb / 4 h Ladezeit
Einschraubgewinde
G 1/2 Edelstahl
Umgebungstemperatur
0...+50°C
EMV
DIN EN 61326
Sofort verfügbar
Messstrecken für präzise Durchflussmessungen R 2 1/2"
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 65 (R 2 1/2") mit Außengewinde
Sofort verfügbar
Hochdrucksicherung empfohlen für den Einbau von 10 bis 100 bar (für VA 550)
Hochdrucksicherung
Diese Zusatzvorrichtung dient dazu, CS Sensoren der Baureihe VA 5xx unter Druck einzubauen und sicher zu fixieren. Der Einsatz wird für Mediendrücke ab 10 bar dringend empfohlen.
Montage der Hochdrucksicherung
Messstelle mit Rohrleitungsstutzen (R 1/2-Außengewinde) entsprechend den Angaben der Montageanleitung des Sensors VA 500 einrichten
Hochdrucksicherung druckdicht aufschrauben und so ausrichten, dass der Kugelhahn von Hand betätigt werden kann
Kugelhahn vor der Montage des Sensors schließen
Sofort verfügbar
Messstrecken für präzise Durchflussmessungen DN 80/88,9
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 80 mit Vorschweißflansch
Sofort verfügbar
Stromzange 0...400 A RMS für mobile Geräte
Anschlussleitung: 3m Kabel, ODU 8 pol.
Spannung: 10 - 30 VDC
Sofort verfügbar
Messstrecken für präzise Durchflussmessungen DN 100/114,3
Messstrecke in Edelstahl 1.4301 inkl. Kugelhahn, DN 100 mit Vorschweißflansch
Sofort verfügbar
Ethernet-Anschlussleitung Länge 5 m, M12-Stecker x-codiert (8 pol.) auf RJ 45
Länge: 5m
Anschluss: M12 auf RJ45
Sofort verfügbar
Hochdrucksicherung empfohlen für den Einbau von 10 bis 16 bar DVGW (f.VA 550)
Hochdrucksicherung
Diese Zusatzvorrichtung dient dazu, CS Sensoren der Baureihe VA 5xx unter Druck einzubauen und sicher zu fixieren. Der Einsatz wird für Mediendrücke ab 10 bar dringend empfohlen.
Montage der Hochdrucksicherung
Messstelle mit Rohrleitungsstutzen (R 1/2-Außengewinde) entsprechend den Angaben der Montageanleitung des Sensors VA 500 einrichten
Hochdrucksicherung druckdicht aufschrauben und so ausrichten, dass der Kugelhahn von Hand betätigt werden kann
Kugelhahn vor der Montage des Sensors schließen
