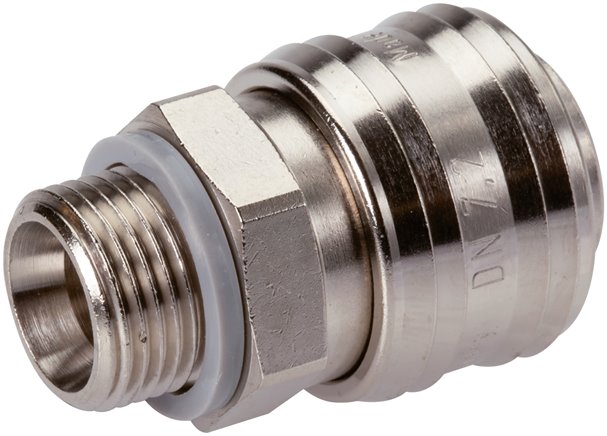

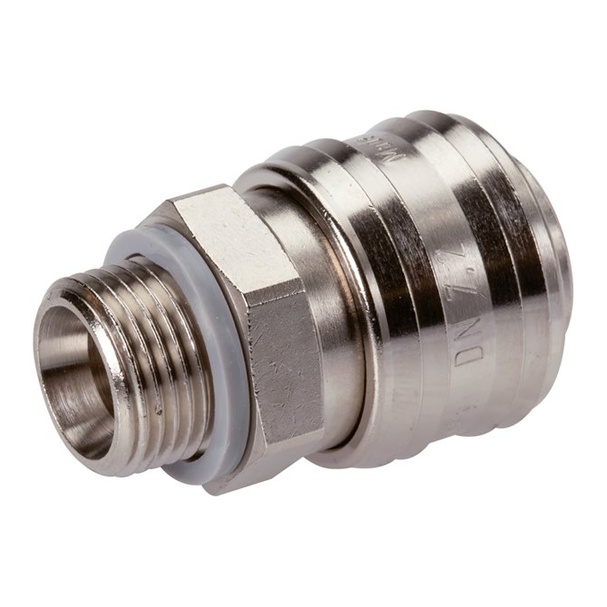

Schnellkupplung (NW7,2) G 1/2"(AG), Messing vernickelt
%
9,27 €*
(Sie sparen 45.95% )
5,01 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571154370
Produktnummer:
DA119721
Gewicht:
0.09 kg
Versand:
Paket
Produktinformationen "Schnellkupplung (NW7,2) G 1/2"(AG), Messing vernickelt"
Werkstoffe:
Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)
Betriebsdruck:
-0,95 bis 35 bar
Durchfluss***:
Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)
***6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Hinweis:
Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.
Kompatibel zu**:
Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate
**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Optional:
FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT
*SW 22 mit PTFE-beschichtetem G-Gewinde
Weitere Eigenschaften:
| Werkstoff | Messing vernickelt |
| Gewinde außen | G 1/2" |
| Dichtungen | NBR |
| Verwendbar für Stecker beidseitig absperrend | nein |
| Ausführung | Standard |
| tatsächliche Nennweite (mm) | 7,2 |
| SW (mm) | 22 |
| Temperaturbereich (°C) | -20 bis +100 |
| Gewicht | 90 g / Stk. |
Anmelden
2. Juli 2018 08:18
Passt genau und ist saube...
Passt genau und ist sauber verarbeitet. Bei diesen Schraubverbindern gibt es eigentlich nichts, was man groß falsch machen kann. Solange man das richtige Gewinde bestellt.
8. November 2020 07:26
Schwere Ausführung, wert...
Schwere Ausführung, wertig
22. November 2015 11:40
sehr gut...
sehr gut
5. Juni 2014 12:45
Prima, Gerne wieder. ...
Prima, Gerne wieder.
7. Dezember 2021 11:00
Schnelle Lieferung. Passt...
Schnelle Lieferung. Passt für meine Anwendungen. Kann ich empfehlen.
