LE-Steckanschluss R 1/4"-6mm, IQS-PP, Polypropylen mit Edelstahl-Gewinde
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-Zulassung* Aufgrund des hohen Ausdehnungskoeffizienten von Polypropylen kann es bei hohen Temperaturschwankungen zu Leckagen kommen. Wir empfehlen hier die Eindichtung mit Loctite Dichtfaden 55.Weitere Eigenschaften:AusführungEdelstahl-GewindeRR 1/4"D (mm)6Gewicht20 g / Stk.
Hohlschraube, 2-fach Innengew. G 3/8"-53,8mm, Messing vernickelt
Werkstoffe:Messing vernickeltVerwendung:für die Typen der Baureihe C und CVAchtung: Zubehör gleich mitbestellen!DichtringeWeitere Eigenschaften:Ausführung2-fach mit InnengewindeGG 3/8"Gewicht70 g / Stk.
Rückschlagventil G 1/8"-4mm, Durchfluss vom Schlauch zum Gewinde, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Schlauch zum GewindeGG 1/8"D (mm)4Gewicht16 g / Stk.
3/2-Wege-Absperrventil R 3/8"-10mm, Gewindeseite entlüftend
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barFunktionsprinzip:Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Medien:Druckluft, neutrale GaseAnwendungsbeispiel:Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.Vorteile:•sehr kompakte BauformWeitere Eigenschaften:AusführungGewindeseite entlüftendRR 3/8"D (mm)10Gewicht55 g / Stk.

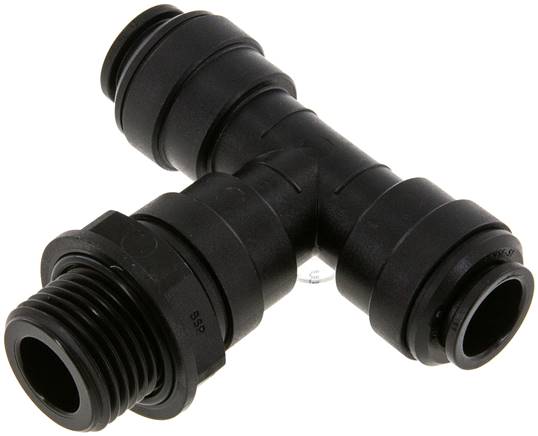

T-Steckanschluss G 1/2"-12mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 1/2"D (mm)12Betriebsdruck (bar)-0,95 bis 10Gewicht33 g / Stk.
Steckanschluss, selbstabsperrend R 3/8"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekralle: Edelstahl, Patrone: ZnDC vernickelt, Lösering: PBT (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:0 bis 10 barFunktionsprinzip:Die eingebaute Sperre blockiert den Luftstrom, sobald der Schlauch demontiert wird. Nach Einschieben eines Schlauches wird der Luftstrom wieder frei gegeben.Medien:Druckluft, neutrale GaseVorteile:•günstiger als eine Kupplung, •verschließt wie eine KupplungWeitere Eigenschaften:RR 3/8"D (mm)12Gewicht60 g / Stk.
Steckanschluss, L-Ringstück G 1/4"-8mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:GG 1/4"D (mm)8Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht22 g / Stk.
Gerader Steckanschluss R 1/4"-10mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:RR 1/4"D (mm)10Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht20 g / Stk.
T-Steckanschluss G 3/8"-12mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:GG 3/8"D (mm)12Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht85 g / Stk.
Winkel-Steckanschluss, lang R 3/8"-8mm, IQS-Standard, langer Körper
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)8Gewicht27 g / Stk.
Winkel-Steckanschluss G 1/8"-5mm, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 1/8"D (mm)5Betriebsdruck (bar)-0,95 bis 16Gewicht5.9 g / Stk.
T-Steckanschluss R 1/4"-10mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:RR 1/4"D (mm)10Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht50 g / Stk.

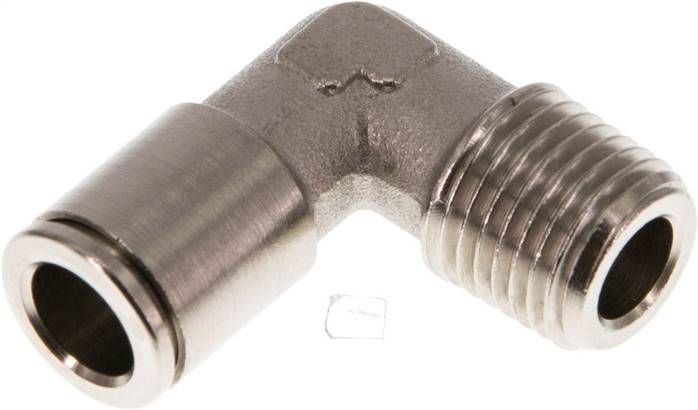

Winkel-Steckanschluss, festst. R 1/4"-8mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:BaureiheStandardRR 1/4"D (mm)8Temperaturbereich (°C)-20 bis +80Gewicht26 g / Stk.
Winkel-Steckanschluss 5mm Stecknippel, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)5D1 (mm)5Betriebsdruck (bar)0,95 bis 16Gewicht2.4 g / Stk.
T-Steckanschluss R 1/2"-12mm, Baureihe C
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!*alternativ siehe auch Typen IQST...ESWeitere Eigenschaften:BaureiheBaureihe CRR 1/2"D (mm)12Temperaturbereich (°C)-20 bis +70Betriebsdruck (bar)-0,95 bis 15Gewicht90 g / Stk.
Einschraubtülle G 1/4"-8mm Stecknippel, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/4"D (mm)8Gewicht11 g / Stk.
Steck-Mehrfachverteiler, 6-fach R 3/8"-12mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:RR 3/8"D (mm)12Gewicht145 g / Stk.
Schott-Steckanschluss mit IG. G 1/8"-8mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/8"D (mm)8AM 16x1Emax (mm)11Temperaturbereich (°C)-20 bis +80Gewicht36 g / Stk.

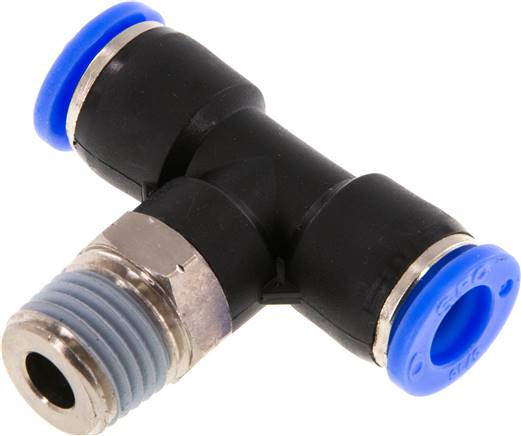

T-Steckanschluss NPT 1/4"-5/16" (7,94 mm), IQS-Inch
Werkstoffe:Körper: Messing vernickelt / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte Druckluft, neutrale Gase sowie Wasser (darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Weitere Eigenschaften:RNPT 1/4"D (mm)5/16 (7,94 mm)Gewicht28 g / Stk.
Schott-Steckanschluss mit IG. G 1/4"-4mm, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66 (M 3: Stahl vernickelt / PA66), Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barMedien:geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden)Vorteile:•große Produktvielfalt, •hohe Dichtigkeit durch Lippendichtung, •lieferbar mit konischem, PTFE-beschichteten Gewinde oder mit zylindrischem Gewinde mit gekammertem O-RingWeitere Eigenschaften:GG 1/4"D (mm)4AM 12x1Emax (mm)5Gewicht21 g / Stk.

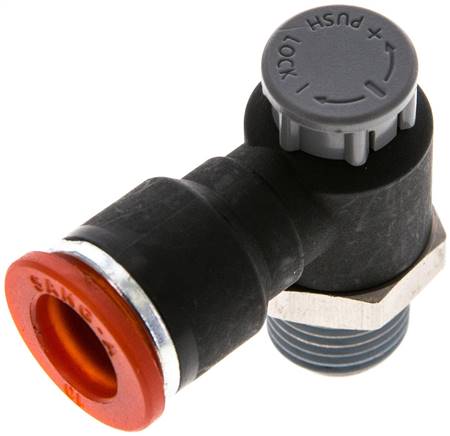

Kompakt-Drosselventil R 1/4"-10mm,zuluftregelnd
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•besonders kompakte Bauform (ca. 30% geringere Bauhöhe verglichen mit Standard-Drosselrückschlagventilen), •einfache Verstellung ohne Werkzeug möglich, •nach Verstellung einfach durch Drücken der Kappe arretierbarWeitere Eigenschaften:AusführungzuluftregelndRR 1/4"D (mm)10Gewicht27 g / Stk.
T-Steckanschluss G 1/4"-4mm, IQS-Edelstahl
Werkstoffe:Körper und Lösering: 1.4404, Dichtungen: FKM, FDA-konform (zylindrische Gewinde mit gekammertem FKM O-Ring, FDA-konform), (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis max. +150°C (Ø 16 mm: -15°C bis max. +120°C)Betriebsdruck:-0,95 bis 15 bar (Ø 16 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, ungefährliche Gase und FlüssigkeitenWeitere Eigenschaften:GG 1/4"D (mm)4Temperaturbereich (°C)-20 bis +150Betriebsdruck (bar)-0,95 bis 15Gewicht23 g / Stk.
Winkel-Steckanschluss 10mm, IQS-PP
Werkstoffe:Körper und Lösering: Polypropylen, Gewindeteil: Polypropylen oder Edelstahl 1.4301, Patrone: Edelstahl 1.4301, Dichtungen: EPDM mit PTFE-Beschichtung (zylindrische Gewinde mit gekammertem EPDM O-Ring), Haltekrallen: Edelstahl 1.4310, verwendete Kunststoffe und Dichtungen besitzen eine FDA-ZulassungTemperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 9 bar (bis max. +20°C), 30°C: 6 bar, 40°C: 5 bar, 50°C: 4 bar, 60°C: 3,4 bar, 80°C: 3 bar. Keine Druckabschläge für Typen IQSG ... PP ES, IQSF ... PP ES & IQSS ... PP ES.Medien:ungeölte Druckluft, Wasser (auch demineralisiert), ungefährliche Gase und Flüssigkeiten (keine Mineralöle)Hinweis:Aufgrund der mechanischen Eigenschaften des Werkstoffs Polypropylen, sollten die Steckanschlüsse keinen erhöhten mechanischen Belastungen ausgesetzt werden. Eine Rücknahme von geöffneten Umverpackungen ist ausgeschlossen.Vorteile:•leichter und günstiger als Steckanschlüsse aus Edelstahl, •hydrolysebeständig, •im Reinraum (US FED 209D, class 10000 - ISO 14664-1 class 7) gereinigt, montiert und einzeln verpackt, •öl- und silikonfrei gefertigt, •Gewindestücke aus Polypropylen oder Edelstahl, •transparenter Körper erlaubt Sicht auf das Medium im Inneren des Anschlusses, •verwendete Kunststoffe und Dichtungen besitzen FDA-ZulassungWeitere Eigenschaften:AusführungPolypropylenD (mm)10Gewicht13 g / Stk.
Winkel-Drosselrückschlagventil R 1/4"-12mm,abluftregelnd (Standard)
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglichWeitere Eigenschaften:Ausführungabluftregelnd (Standard)RR 1/4"D (mm)12Gewicht43 g / Stk.
