40
%
38
%
AKTION124 bestehend aus :
ABAC Kompressor B 5900B/90 CT5 5 400 ABAC RFT (4116019681)
Starter-Set Rohrleitung 25 m x 22 mm inkl. Zubehör (AKTION48)
ABAC Kompressor B 5900B/90 CT5 5 400 ABAC RFT (4116019681):
Mit dem Kompressor B 5900B/90 CT5 5 400 ABAC RFT präsentiert ABAC ein wahres Profigerät, das mit maximaler Leistung, Zuverlässigkeit und überragenden Transporteigenschaften überzeugt: Dank seiner großen robusten Räder lässt sich der mobile Kompressor am angeschweißten Handgriff flexibel bewegen – die wendigen Lenkrollen sorgen dafür, dass sich der Kompressor mit dem robusten 90l-Behälter trotz seines Gewichts von 97 kg optimal rangieren lässt. Sogar das Heben per Kran ist möglich – dafür sorgt die vormontierte Transportöse! Was die Leistung betrifft, punktet der ölgeschmierte ABAC Kompressor ebenfalls: Mit einer Motorleistung von 4,0 kW bei 400 Volt und einer beachtlichen Füllleistung von 470 l/min kommt der mobile Druckluftspezialist auch für anspruchsvolle Druckluft-Anwendungen in Frage. Darüber hinaus sorgt ein effektiver Nachkühler am B 5900B/90 CT5 5 400 ABAC RFT für geringe Betriebstemperaturen und der Riemenantrieb für eine angenehme Laufruhe. Sie erhalten den mobilen Kompressor serienmäßig mit hochwertigem Condor-Druckschalter, zwei Schnellkupplungen und allen wichtigen Sicherheitsarmaturen – das ideale Arbeitsgerät also für alle Handwerks- und Gewerbebetriebe, die auf einen flexiblen Kompressor-Einsatz bei maximaler Leistung und Vollausstattung nicht verzichten wollen!
Vorteile des B 5900B/90 CT5 5 400 ABAC RFT:
Kraftvolle Pumpe: leistungsstarkes, zweistufiges 2-Zylinder 4 kW-Aggregat
Wirksamer Nachkühler: für geringere Betriebstemperaturen und weniger Kondensat
Niedrige Verdichterdrehzahl: der Riemenantrieb ermöglicht einen ruhigen Lauf und schont die Bauteile
Geringe Vibrationen: für weniger Verschleiß an den Bauteilen und eine längere Lebensdauer
Hohe Flexibilität: für den mobilen Einsatz dank robuster Räder und praktischem Griff
Maximale Rangierfähigkeit: beweglich und wendig dank der zwei Lenkrollen mit Bremsen
Großer Behälter: viel Speicher für zahlreiche Anwendungen dank des 90l-Kessels
Regulierbarer Arbeitsdruck: dank Druckminderer mit Manometer
Stabile Bauweise: die angeschweißte Konsole macht den Kompressor noch robuster
Gehobene Ausstattung: ein hochwertiger Condor Druckschalter ist serienmäßig verbaut
Anspruchsvoller Einsatz: ideal für viele Anwendungen mit sehr hohem Druckluftbedarf (ohne dauerhaften Druckluftbedarf)
Umfassender App-Service: per AirTube-App zu Videoanleitungen, Wartungsintervallen & Co
Technische Daten des B 5900B/90 CT5 5 400 ABAC RFT:
Druck
10 bar
Ansaugleistung
653 l/min
Füllleistung
470 l/min
Drehzahl
1193 min-1
Beh.-Vol.
90 l
Gewicht
97 kg
Geräusch
93 dB(A)*
Abmessungen (LxBxH)
1010x415x980 mm
Antriebsleistung
4,0 kW
Spannung
400 V
Artikelnummer
4116019681
*in 4 m Abstand nach 79/113 EWG, L(PA4)
Starter-Set Rohrleitung 25 m x 22 mm inkl. Zubehör (AKTION48):
Das Schneider Druckluft-Rohrleitung Starter-Set inkl. aller Verbindungsteile zum Anschluss an einen Kompressor mit handelsüblicher Kupplung NW 7,2 für Garagen und kleine Werkstätten bestehend aus:
1 x Druckluft-Kunststoffrohr Polyamid-Schlauch, 22 x 18 mm, blau, 25m
4 x Rohrleitungsdose RLD-B 3x1/2i
4 x Schnellkupplung SK-NW7,2-G1/2a DGKE700003
3 x Verschlussschraube G 1/2"
4 x Gerader Einschraubsteckverbinder STV-GES22-G1/2a DGKE822335
1 x Stecknippel STNP-MS-NW7,2-G1/2a E700215
1 x Druckluftschlauch DLS-SK 15-9/5m D740012
10 x Winkelsteckverbinder STV-W90-22 E822338
2 x T-Steckverbinder STV-TS22 E822339
2 x Rohrklemme RK22grau/25 E822425
1 x Schraubensicherung SSI 10ml E771142
1 x Demontageclip STS-DMC 22 DGKB322676
Produktbeschreibungen:"Schneider-Rohrleitungssystem"
Höchste Sicherheit bis 15 bar Druck durch Metallfittings.
Druckluftrohr aus Polyamid 25 Meter.
Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig.
Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar.
Polyamid (PA)
Farbe: blau
Rollenware (DLR-R)
UV-stabilisiert
Schlauch für den Anschluss an den Kompressor
Alle Komponenten der Rohrleitungssysteme von Schneider-Airsystems sind TÜV-geprüft und zertifiziert - das ist einzigartig. Darüber hinaus bestätigt das Zertifikat die Kompatibilität der Systeme.
41
%
MessingEinseitig mit Innenkonus Technische DatenInhalt1
40
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Messing
NW 7,2
Für Kunststoffschlauch
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Messing
NW 7,2
Für Kunststoffschlauch
Mit Knickschutzfeder
13
%
Messing
Mit Außen- und Innengewinde
Für die Verbindung einer T-Verschraubung mit dem Stecksystem
Technische Daten
Inhalt
1
Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
41
%
41
%
27
%
Besonders widerstandsfähig gegen ölhaltige Druckluft und alterungsbeständig durch verstärktes Außenmaterial mit Gewebeeinlage
Sehr flexibel, auch bei niedrigen Temperaturen
Farbe: grau
Betriebsdruck max. 15 bar bei 20°C
Super-Flex-Schlauch
Super-Flex
Technische Daten
Druck max.
10 bar
Außen-Ø
27 mm
Innen-Ø
19 mm
Länge
50 m
29
%
Besonders widerstandsfähig gegen ölhaltige Druckluft und alterungsbeständig durch verstärktes Außenmaterial mit Gewebeeinlage
Sehr flexibel, auch bei niedrigen Temperaturen
Farbe: grau
Betriebsdruck max. 15 bar bei 20°C
Super-Flex-Schlauch
Super-Flex
Technische Daten
Druck max.
10 bar
Außen-Ø
27 mm
Innen-Ø
19 mm
Länge
25 m
41
%
41
%
41
%
29
%

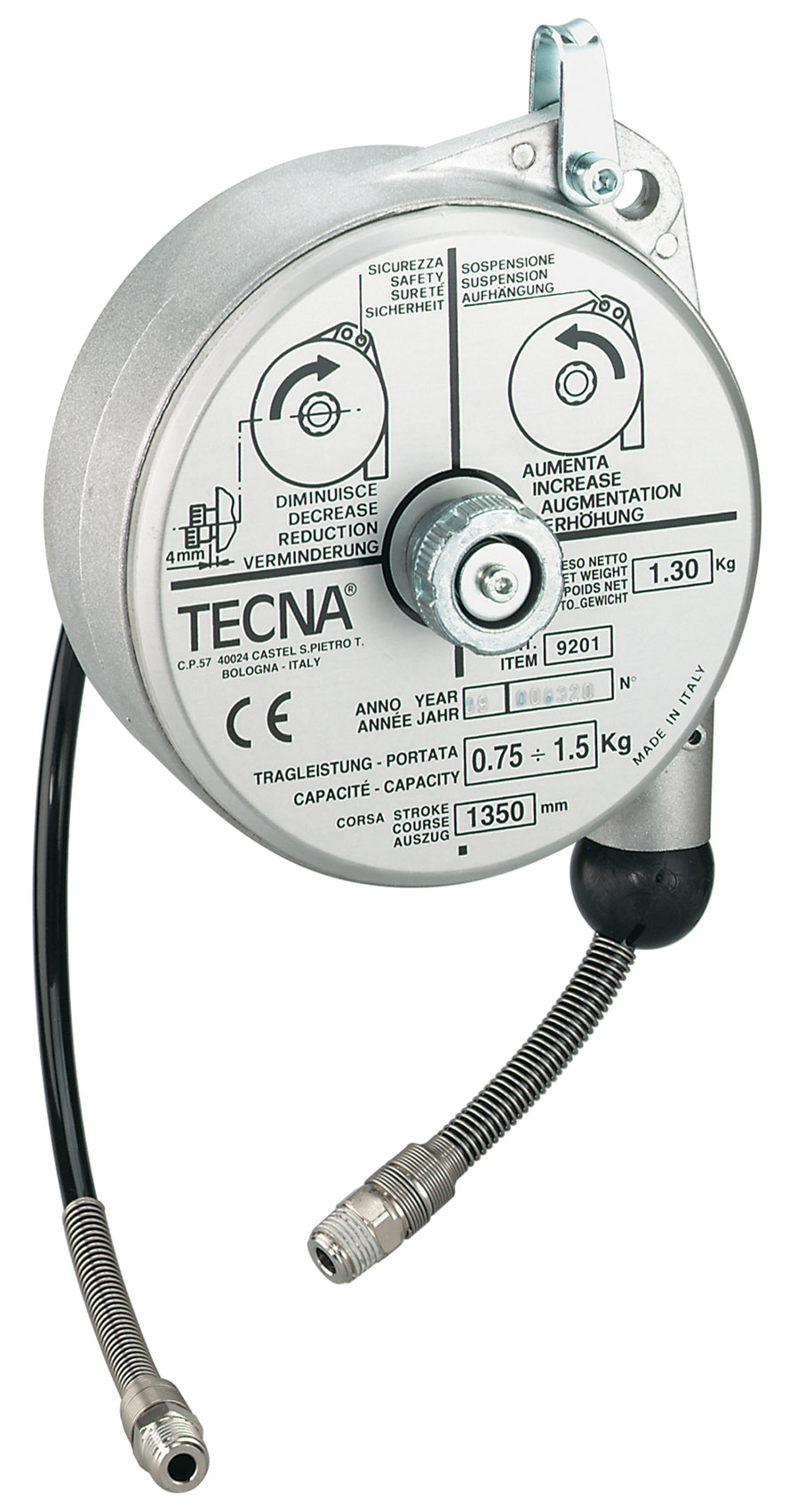

Für alle Arten von tragbaren Geräten und Werkzeugen bis 2,5 kg Gewicht
Mit PUR-Schlauch 6 x 1 mm
Robustes Gehäuse aus Aluminium
Betriebsdruck max. 8 bar bei 50 °C
Luftdurchfluss 370 l/min., Druckdifferenz 0,5 bar
Gummipuffer in der Endstellung
Anschlussschlauch ca. 0,4 m, beidseitig R 1/4"a
Federzug mit Schlauch
Technische Daten
Tragkraft
0,4 - 0,8 kg
Hublänge
1,4 m
Gewicht
1,25 kg
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 2100 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird
Geringe Kuppelkraft: 70,7 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C
Frei von Silikon
29
%
Schlauchaufroller automatisch
Technische Daten
Druck max.
15 bar
Außen-Ø
14 mm
Innen-Ø
10 mm
Ausziehbare Länge
15+1
Gewicht
8,8 kg
41
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 1900 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Sehr einfach zu bedienen - Kupplungsbewegung ist gleich wie bei den gängigen Standardkupplungen
Geringe Kuppelkraft: 64,0 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +80°C
Entspricht Standard DIN EN ISO 4414 und DIN EN 983
Frei von Silikon
Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
41
%
40
%
Vernickelt
Mit zylindrischem Außengewinde
Technische Daten
Inhalt
1
40
%
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Für beidseitigen Schlauchanschluss
Besonders robust und temperaturbeständig
Technische Daten
Schlauch A D/d
6/4
Schlauch B D/d
6/4
NW
3,3
D1
11,5
D2
11,5
L
31,0
SW
12
SW1
10
SW 2
10
